Title: Introducci


1

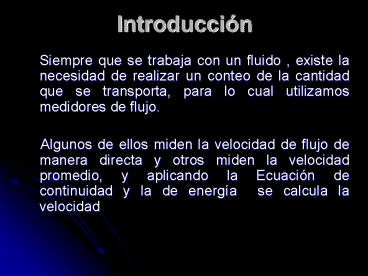

Introducción
  • Siempre que se trabaja con un fluido , existe la
    necesidad de realizar un conteo de la cantidad
    que se transporta, para lo cual utilizamos
    medidores de flujo.
  • Algunos de ellos miden la velocidad de flujo de
    manera directa y otros miden la velocidad
    promedio, y aplicando la Ecuación de continuidad
    y la de energía se calcula la velocidad

2
FACTORES PARA LA ELECCIÓN DEL TIPO DE MEDIDOR DE
FLUIDO
  • Intervalo de medición
  • Exactitud requerida
  • Pérdida de presión
  • Tipo de fluido
  • Tipo de medición
  • Calibración
  • Medio ambiente
  • Lugar de ubicación

3
TIPOS DE MEDIDORES DE FLUJO
  • MEDIDORES DE CABEZA VARIABLE
  • Tubo de venturi
  • Placa de Orificio
  • MEDIDORES DE ÁREA VARIABLE
  • Rotámetro
  • Fluxometro de turbina
  • Fluxometro de vortice
  • Fluxometro electromagnético
  • Fluxometro de Ultrasonido
  • Fluxometro de velocidad
  • -Tubo de Pitot
  • -Anemómetro de Copas
  • -Anemómetro de Alambre Caliente
  • MEDIDORES DE FLUJO MASICO
  • 1. El medidor de masa inferencial que mide por
    lo común el flujo volumétrico del fluido y su
    densidad por separado.

4
1. MEDIDORES DE CABEZA VARIABLE
  • 1.1 TUBO DE VÉNTURI

Es una tubería corta recta, o garganta, entre dos
tramos cónicos. La presión varía en la proximidad
de la sección estrecha así, al colocar un
manómetro o instrumento registrador en la
garganta se puede medir la caída de presión y
calcular el caudal instantáneo.
5
ECUACIONES DE UN TUBO DE VENTURI
6
El valor de C depende del número de Reynolds del
flujo y de la geometría real del medidor. La
siguiente figura muestra una curva típica de C Vs
número de Reynolds en la tubería principal.
7
  • Placas de orificio
  • Cuando una placa se coloca en forma
    concéntrica dentro de una tubería, esta provoca
    que el flujo se contraiga de repente conforme se
    aproxima al orificio y después se expande de
    repente al diámetro total de la tubería. La
    corriente que fluye a través del orificio forma
    una vena contracta y la rápida velocidad del
    flujo resulta en una disminución de presión hacia
    abajo desde el orificio.

8
Algunos tipos de placas de orificio
  • La concéntrica sirve para líquidos
  • La excéntrica para los gases
  • La segmentada cuando los fluidos contienen un
    alto porcentaje de gases disueltos.

9
ECUACIÓN DE UNA PLACA DE ORIFICIO
Orificio de orilla recta
10
BOQUILLA O TOBERA DE FLUJO Es una
contracción gradual de la corriente de flujo
seguida de una sección cilíndrica recta y corta.
11
BOQUILLA
Para calcular el valor de C, tenemos la siguiente
expresión
C 0.9975 - 0.00653 (106 / NR)a
a 0.5 a0.2 A grandes
valores de Reynolds (106) C es superior a 0.99.
12
Medidores de área variable
  • Los medidores de área variable pertenecen al
    grupo de los llamados medidores diferenciales de
    presión.
  • Esta clase de medidores presenta una reducción de
    la sección de paso del fluido, dando lugar a que
    el fluido aumente su velocidad, lo que origina un
    aumento de su energía cinética y, por
    consiguiente, su presión tiende a disminuir en
    una proporción equivalente, de acuerdo con el
    principio de la conservación de la energía,
    creando una diferencia de presión estática entre
    las secciones aguas arriba y aguas abajo del
    medidor.

13
ESPECIFICACIONES
  • El Rotámetro tiene un flotador (indicador) que
    se mueve libremente dentro de un tubo vertical
    ligeramente cónico, con el extremo angosto hacia
    abajo. El fluido entra por la parte inferior del
    tubo y hace que el flotador suba hasta que el
    área anular entre él y la pared del tubo sea tal,
    que la caída de presión de este estrechamiento
    sea lo suficientemente para equilibrar el peso
    del flotador. El tubo es de vidrio y lleva
    grabado una escala lineal, sobre la cual la
    posición del flotador indica el gasto o caudal.

14
TIPOS Y MATERIALES DE LOS FLOTADORES
Material Densidad (g/ml)
Aluminio 2.72
Bronce 8.78
Durimet 8.02
Monel 8.84
Níquel 8.91
Goma 1.20
Acero inoxidable 303 7.92
Acero inoxidable 316 8.04
Hastelloy B 9.24
Hastelloy C 8.94
Plomo 11.38
Tantalio 16.60
Teflón 2.20
Titanio 4.50
  • Tipos de flotadores
  • Cilíndrico con borde plano caudales mayores y
    mayor gama de fluidos.
  • Cilíndrico con borde saliente de cara inclinada
    a favor del flujo, disminuyendo su afectación por
    la viscosidad del medio.
  • Cilíndrico con borde saliente en contra del
    flujo comparable a una placa de orificio y con
    el menor efecto de la viscosidad.

15
ECUACIONES DEL ROTAMETRO
  • El valor de Cd en función al de Reynolds del
    flotador.

16
OTROS MEDIDORES DE AREA VARIABLE
  • FLUXOMETRO DE TURBINA
  • El fluido provoca que el rotor de la turbina gire
    a una velocidad que depende de la velocidad del
    flujo. Conforme cada una de las aspas de rotor
    pasa a través de una bobina magnética, se genera
    un pulso de voltaje que puede alimentarse de un
    medidor de frecuencia, un contador electrónico u
    otro dispositivo similar cuyas lecturas puedan
    convertirse en velocidad de flujo. Velocidades de
    flujo desde 0.02 L/min hasta algunos miles de
    L/min se pueden medir con fluxómetros de turbina
    de varios tamaños.

17
  • FLUXOMETRO DE VORTICE
  • Una obstrucción chata colocada en la corriente
    del flujo provoca la creación de vortices a una
    frecuencia que es proporcional a la velocidad del
    flujo. Un sensor en el fluxometro detecta los
    vortices y genera una indicación en la lectura
    del dispositivo medidor.

La frecuencia de los vortices creados es
directamente proporcional a la velocidad del
flujo y, por lo tanto, a la frecuencia del flujo
del volumen. Pueden utilizarse en una amplia
variedad de fluidos incluyendo líquidos sucios y
limpios, así como gases y vapor.
18
FLUXOMETRO ELECTROMAGNÉTICO
  • Basado en la Ley de Faraday. Formado por un tubo,
    revestido interiormente con material aislante.
    Sobre dos puntos diametralmente opuestos de la
    superficie interna se colocan dos electrodos
    metálicos, entre los cuales se genera la señal
    eléctrica de medida. En la parte externa se
    colocan los dispositivos para generar el campo
    magnético, y todo se recubre de una protección
    externa, con diversos grados de seguridad.

19
FLUXOMETRO DE ULTRASONIDO
  • Consta de unas Sondas, que trabajan por pares,
    como emisor y receptor.
  • Los hay dos tipos
  • DOPPLER Miden los cambios de frecuencia causados
    por el flujo del líquido.
  • Se colocan dos sensores cada uno a un lado del
    flujo a medir y se envía una
  • señal de frecuencia conocida a través del
    líquido.
  • TRÁNSITO Tienen transductores colocados a ambos
    lados del flujo.
  • Las ondas de sonido viajan entre los dispositivos
    con una inclinación de 45º respecto
  • a la dirección de flujo del líquido.

20
SONDAS DE VELOCIDAD
  • TUBO PITOT.
  • Tubo hueco colocado de tal forma que los
    extremos abiertos apuntan directamente a la
    corriente del fluido. La presión en la punta
    provoca que se soporte una columna del fluido.
  • El fluido dentro de la punta es estacionario o
    estancado llamado punto de estancamiento.

21
  • ANEMOMETROS DE COPA
  • Es el instrumento clásico usado para medir el
    viento. Los valores de medida empiezan con 0,1
    m/s y 1 m/s, dependiendo del diseño. Tiene un
    eje vertical y tres copas o cazoletas que
    capturan el viento. El n de revoluciones por
    segundo son registradas electrónicamente.
  • Normalmente está provisto de una veleta para
    detectar la dirección del viento.

22
  • ANEMOMETRO DE ALAMBRE CALIENTE
  • mide la velocidad del fluido detectando los
    cambios en la transferencia de calor mediante un
    pequeño sensor calentando eléctricamente (un hilo
    o una película delgada) expuesto al fluido bajo
    estudio. El sensor calentado es mantenido a una
    temperatura constante usando un circuito de
    control electrónico. La magnitud del aumento de
    voltaje necesario para mantener la temperatura
    constante está directamente relacionada con la
    transferencia de calor y, por tanto, con la
    velocidad del fluido. Es ideal para la medida de
    velocidades en fluidos puros (gases, y líquidos)
    de temperatura uniforme.

23
MEDIDORES DE FLUJO MASICO
Es una necesidad el tener un control del
nivel de masa o cantidad de masa del fluido con
el que estamos trabajando. Los medidores de
masa son usados para líquidos de densidad
variable, líquidos multifase o gases que
requieren una directa medición del nivel de
masa. En la actualidad sus aplicaciones han
llegado a muchos procesos como lo son, la
producción del gas natural, refinerías, químicas
manufactureras, laboratorios científicos
24
PRINCIPIOS GENERALES
  • Existen dos clases principales de medidores de
    masa
  • 1. El medidor de masa inferencial que mide por lo
    común el flujo volumétrico del fluido y su
    densidad por separado.
  • 2. Medidor de masa verdadero, que registra
    directamente el flujo en unidad de masa.
  • Algunos medidores de flujo masico son
  • El medidor de efecto Magnus.
  • El medidor de momento transversal para flujo
    axial
  • El medidor de gasto de masa de momento
    transversal para flujo radial.
  • El medidor de gasto de masa de momento
    transversal.
  • El medidor térmico de gasto de masa giroscópico.
  • El tipo b constituye la base de varios
    medidores de gasto de masa comerciales, una de
    cuyas versiones se describirá someramente a
    continuación

25
MEDIDOR DE GASTO DE MASA DE MOMENTO
TRASNVERSAL PARA FLUJO AXIAL
  • También conocido como medidor de gasto de
    masa de momento angular.
  • Una de las aplicaciones de este principio
    comprende el uso del flujo axial que pasa por un
    propulsor activado y una turbina puestos en
    serie. El propulsor le imparte una cantidad de
    movimiento o momento angular al fluido que, a su
    vez, genera un par de fuerza que se comunica a la
    turbina a la que le impide girar por medio de un
    resorte. El par, que se puede medir es
    proporcional a la velocidad de rotación del
    propulsor y al gasto.

26
MEDIDORES DE GASTO DE MASA INFERENCIAL
  • Medidores de carga con compensación de densidad.
  • Los medidores de carga, como orificios,
    tubos venturi o boquillas se utilizan con uno de
    los diversos densitómetros disponibles (por
    ejemplo basándose en una fuerza ascensional en un
    flotador, acoplamiento hidráulico, salida de
    voltaje de un cristal piezoeléctrico o absorción
    por radiación). La señal proveniente del medidor
    de carga, es proporcional a ?V² (donde ?
    densidad del fluido y Vvelocidad del fluido), se
    multiplica por ? según la lectura del
    densitometro. La raíz cuadrada del producto es
    proporcional al gasto de masa.

27
  • Medidores de carga con compensación de velocidad.
    La señal proveniente del medidor
    de carga, que es proporcional a ?V², se divide
    entre la señal de un velocímetro para obtener una
    señal proporcional al gasto de masa.
  • Medidores de velocidad con compensación de
    densidad.
  • La señal generada por el velocímetro
    (por ejemplo, medidor de turbina electromagnético
    o de velocidad sonica) se multiplica por la señal
    obtenida en el densitómetro para dar una señal
    proporcional al gasto de masa.

28
APARATOS PARA MEDICIONES DE CAUDAL MÁSICO
  • Medidores térmicos
  • Un método de determinación del flujo de
    masa es por el efecto de transferencia de calor.
    Se pone en contacto con el fluido una
    resistencia de platino con una corriente
    controlada. Esta resistencia sube su temperatura
    en condiciones sin flujo. Cuando el flujo se
    inicia, existe una disminución de temperatura en
    el sensor por el intercambio de calor con el
    fluido. La corriente eléctrica varía por la
    propia variación de la resistencia con la
    temperatura y esta variación es proporcional a la
    nueva temperatura del sensor.

29
  • Caudalímetro de Coriolis
  • Con la configuración del equipo indicado,
    poniendo a los tubos en oscilación a una
    frecuencia fija uno contra otro el movimiento
    entre los tubos en U será estable. Con el ingreso
    del fluido al sistema, este circulará en el
    primer brazo de la U alejándose del eje de
    rotación, mientras que en el segundo brazo de la
    U estará acercándose al eje de rotación. Esto
    generará una fuerza de Coriolis que distorsionará
    la oscilación fija en vacío. Esta distorsión será
    entonces una función de la masa y de la velocidad
    de flujo. La velocidad angular está fijada por la
    frecuencia de excitación.

30
(No Transcript)
31
VENTAJAS DEL CAUDALÍMETRO
  • Bajo nivel de incertidumbre en la medición de
    masa
  • La medición es altamente independiente de la
    temperatura, densidad o presión del fluido, sólo
    depende de la masa
  • Principalmente aplicable para líquidos, en un
    amplio rango, independientemente de la viscosidad
  • Baja caída de presión en el flujo.
  • Capaz de medir caudal másico en ambas
    direcciones.
  • Costo bastante alto
  • Es importante la limpieza de los tubos
    oscilantes en forma periódica.
  • Es mayor en tamaño que otros caudalímetros

32
(No Transcript)
33
Medidores de masa digitales
  • Anemómetro de cucharas PCE-A420

34
  • Anemómetro PCE-AM81

35
  • Caudalímetro másico Coriolis Promass 83

36
  • Anemometros de rueda alada serie LCA (la rueda
    alada está integrada en el medidor)

37
  • Anemómetros de tubo de Pitot-PVM-100  (tubo de
    Pitot, para altas velocidades de circulación)

38
APLICACIONES DE ALGUNOS MEDIDORES DE FLUJO
COMPARATIVA DE LOS DISTINTOS SENSORES DE FLUJO COMPARATIVA DE LOS DISTINTOS SENSORES DE FLUJO COMPARATIVA DE LOS DISTINTOS SENSORES DE FLUJO COMPARATIVA DE LOS DISTINTOS SENSORES DE FLUJO COMPARATIVA DE LOS DISTINTOS SENSORES DE FLUJO COMPARATIVA DE LOS DISTINTOS SENSORES DE FLUJO COMPARATIVA DE LOS DISTINTOS SENSORES DE FLUJO
Sensor de flujo Líquidos recomendados Pérdida de presión Exactitud típica en Medidas y diámetros Efecto viscoso Coste Relativo
Orificio Líquidos sucios y limpios algunos líquidos viscosos Medio 2 a 4 of full scale 10 a 30 Alto Bajo
Tubo Venturi Líquidos viscosos, sucios y limpios Bajo 1 5 a 20 Alto Medio
Tubo Pitot Líquidos limpios Muy bajo 3 a 5 20 a 30 Bajo Bajo
Turbina Líquidos limpios y viscosos Alto 0.25 5 a 10 Alto Alto
Electromagnet. Líquidos sucios y limpios líquidos viscosos y conductores No 0.5 5 No Alto
Ultrasonic. (Doppler) Líquidos sucios y líquidos viscosos No 5 5 a 30 No Alto
Ultrasonic. (Time-of-travel) Líquidos limpios y líquidos viscosos No 1 a 5 5 a 30 No Alto
39
CONCLUSIONES
  • Tener en cuenta que los Medidores de Flujos son
    dispositivos, que pueden ser utilizado en muchas
    aplicaciones tecnológicas, requieren de un buen
    uso y mantenimiento
  • Los medidores de flujo nos ayudan a controlar y
    mantener especificaciones de operación en un
    proceso
Write a Comment
User Comments (0)
About PowerShow.com
