Honeywell

1

•
  Honeywell

Security Custom Electronics
2

•
  Honeywell

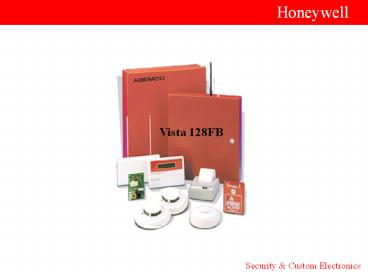

Generalidades El nuevo panel de control
Vista 128 FB incorpora la tecnología mas avanzada
en su potente microprocesador La programación
puede realizarse a través de los teclados
compatibles con el panel y/o directamente
utilizando la interfase serial 4100SM y/o
remotamente por medio del uso del software
compass downloader,además de poder armar
desarmar,bypass,etc. La programación es
cargada en una memoria EEPROM.
Security Custom Electronics
3

•
  Honeywell

Objetivos.
Al final del curso usted será capaz
de Instalar un panel Vista 128FB
utilizando - Zonas - Expansión Cableada,
Inalámbrica y Multiplexada - Particiones -
Relevadores Calendarización - Probar la
operación del sistema.
Security Custom Electronics
4

•
  Honeywell

Características.
- 8 particiones ( Con lógica Lobby).
Novena partición Utilizada como Partición
maestra. - 128 Zonas.( asignables
individualmente a cada partición) 8
Zonas Básicas en la tarjeta. 120 Zonas
Multiplexadas. 128 Zonas Inalambricas Usando
un receptor 5883 ENH de la serie 5800
de Honeywell.
Security Custom Electronics
5

•
  Honeywell

Características.

• - 150 Códigos de usuario cada uno con
• Nivel de Autoridad
• Aperturas y cierres.
• Capacidad de armado Global
• Asignación de una llave RF (Botón
  5804) etc.
• Soporta un máximo de 31 dispositivos periféricos
• Direccionables.
• Teclados 6160R, 6160V,Modulo de relevadores
  4204,
• expansores RF 5883ENH,etc.

Security Custom Electronics
6

•
  Honeywell

Características.
- 2 Salidas de Sirena Supervisadas.
Proporcionan 10 14 VCD a 1.7 A max. - 96
Dispositivos de Salida, usando módulos
4204,4204CF, Sistemas anunciadores de led
FSA 8 y FSA 24 cada uno puede ser
activado manualmente o por un
calendario de activación. - Opción de un modulo
de VIP (Modulo de acceso telefónico) Permite
obtener, información del estatus del sistema,
armar y desarmar el sistema y la activación de un
relevador.
Security Custom Electronics
7

•
  Honeywell

Características.

• - Calendarización.
• Armado, Desarmado.
• Control de relevadores.
• Accesos.
• - Memoria de 512 Eventos de alarma.

Security Custom Electronics
8

•
  Honeywell

Características.
- Capacidad de integracion con video por medio
del modulo Vista view 100
Security Custom Electronics
9

•
  Honeywell

Características.
- Control de acceso. De 1 a 8 puertas con
vista Key. De 9 a 32 Puertas con Pass
point
Security Custom Electronics
10

•
  Honeywell

Características.
- Capacidad de impresora local. -Reporte Doble
o Dividido. Selección completa de reportes de
sistemas y alarmas Ademco Low Speed
(10pps) Sescoa / Radionics (20pps) Ademco
Express Ademco High Speed Ademco CONTACT
ID Reporte de respaldo a un segundo numero
telefónico Programación de Supresión de zonas
(Swinger)
Security Custom Electronics
11

•
  Honeywell

Final Modulo 1
Security Custom Electronics
12

•
  Honeywell

Security Custom Electronics
13

•
  Honeywell

Particiones.
8 Particiones Independientes. Área Común
Lobby. Multiple accesos de usuarios. Armado y
desarmado Global. Entrada de partición en
Partición. Números de cuenta separados. Accesos
independientes
Security Custom Electronics
14

•
  Honeywell

Particiones.
Para la programación de particiones,es necesario
dirigirse a la pregunta 200 para indicarle al
panel cuantas particiones seran utilizadas en el
panel. La programación de todos los demás
dispositivos para ser asignados a una partición
es sencilla, ya que cuando programamos cada uno
de ellos, se pregunta a cual partición será
asignada.
Security Custom Electronics
15

•
  Honeywell

Particiones.
Security Custom Electronics
16

•
  Honeywell

Particiones.
Particion Maestra La novena partición
será Utilizada como partición Maestra, esta nos
mostrará El status de todas las demás
particiones. A Armado Total S Armado en
parcial R Listo para Armar N No listo B
Zona Anulada listo para armar
Security Custom Electronics
17

•
  Honeywell

Final Modulo 2
Security Custom Electronics
18

•
  Honeywell

Security Custom Electronics
19

•
  Honeywell

Conexiones.
1
2
18 VCA- 72 VA Mínimo Transformador
Security Custom Electronics
20

•
  Honeywell

Conexiones.
Sirenas. 10 14 VCD a 1.7 A Max. Para la
supervisión se requiere cortar el W 1, W 4 y una
EOLR de 2K al fin del lazo. Programar el campo
310 3 positivo sirena 1 4 negativo sirena 1 5
positivo sirena 2 6 negativo sirena 2
Security Custom Electronics
21

•
  Honeywell

Conexiones.
Salida Auxiliar de Poder. 10VDC a 14.0VDC. 1.0
A Standby. 1.7 A en Alarma De esta podemos
alimentar algunos Dispositivos como,teclados,infra
rojos, Sensores acústicos,etc. 11 Positivo. 12
Negativo
11
12
-

Security Custom Electronics
22

•
  Honeywell

Conexiones.
Dispositivos Periféricos Direccionables. Como
Teclados,Receptores, Módulos de
Relevadores,etc Terminal 11Alimentación
Terminal 12Alimentación - Terminal 13 Datos
IN Terminal 14 Datos OUT
Bus ECP
11
12
14
13
Security Custom Electronics
23

•
  Honeywell

Conexiones.
Zonas Terminales de la 15 a la 27 Grupo de zonas
de la 01 a la 08 con operación NO,NC y con EOLR
de 2K al fin de línea,asignable a cualquier
partición. Las termínales 20,23 y 26 usadas como
común de las zonas 3,4,5,6,7,8.
15
16
27
26
Security Custom Electronics
24

•
  Honeywell

Conexiones.
Polling Loop. -En un par incluye datos y
corriente. -Dispositivos de corriente baja
alimentados directamente al Lazo. -ID
individual. -Disminuye tiempo de Instalación y
costo. 128 mA Disponibles. -Múltiples
Lazos. -2400 pies en una pieza de cable. Se
recomienda Twisted Pair
29
28

-
Security Custom Electronics
25

•
  Honeywell

Conexiones.
Tierra Física
Security Custom Electronics
26

•
  Honeywell

Final Modulo 3
Security Custom Electronics
27

•
  Honeywell

CONTACTO CON PROGRAMACION...
Security Custom Electronics
28

•
  Honeywell

Programación.

• Pasos de programación.
• Direccíone los Dispositivos Perífericos.
• Entre a Programación.
• Ponga el sistema a valores de fabrica.
• Programe las opciones globales.
• Programe opciones de partición especifica.
• Menú de programación 93

Security Custom Electronics
29

•
  Honeywell

Programación.
Direccionamiento de....
Security Custom Electronics
30

•
  Honeywell

Programación.
TODOS EN DIRECCION !! DIFERENTE !!
Security Custom Electronics
31

•
  Honeywell

Programación.
TECLADOS..
Una Vez alimentado el sistema presionar 1 y 3 al
mismo tiempo, el teclado desplegara la dirección
actual, en el Vista 128 FB el primer teclado debe
estar en la dirección 00. (Teclado de
Instalador).
Security Custom Electronics
32

•
  Honeywell

Programacion.
Receptores Inalambricos Serie 5800
Existen 3 Modelos de Módulos 5883 de acuerdo al
numero de zonas a utilizar y estos son 5883 ENL
8 Zonas 5883 ENM
16 Zonas 5883 ENH 128 Zonas Y
estos se direccionan mediante Dip Switch ver
Tabla de instalación del Modulo 5883.
Security Custom Electronics
33

•
  Honeywell

Programación.
Tabla de Direccionamiento de Receptor 5883
Security Custom Electronics
34

•
  Honeywell

Programación.
MODULO DE RELEVADORES
El modulos de relevadores 4204 se direccionan
mediante Dip switch Ver manual de instalación del
modulo.
Security Custom Electronics
35

•
  Honeywell

Programación.

• Entre a Programación.
• Una vez Alimentado el panel tenemos dos
  opciones para ingresar a programación.
• Una vez alimentado el panel tenemos 50 segundos
  para presionar y al mismo tiempo y esto nos
  enviara a la localidad 00.
• Si pasan los 50 segundos podemos ingresar a
  programación con el código de instalador mas 8000
  y también esto nos enviara a la localidad 00.
  (Código de instalador 5140 8000)

Security Custom Electronics
36

•
  Honeywell

Programación.
El sistema cuenta con cuatro paginas o secciones
de programación para movernos entre esta
secciones ingresamos 94 y 98. Para
ingresar información dentro de una localidad
presionamos y el numero de localidad.
Ej 00 Código de
Instalador Para Saber la información que contiene
una localidad presionamos el y el numero de
localidad.
Ej 00 Código de Instalador
Program Mode Fill View - 00

Security Custom Electronics
37

•
  Honeywell

Programación.
- Responda si o no a las preguntas?
1 Si 0 No - Regrese el panel a
valores de fabrica. Ingrese 97 el panel
Preguntara default Value . - Programe las
opciones Globales. - Salga de Programación 99 o
98. Cuando salimos de programación con 99
se puede ingresar a programación con
el código de instalador 8000 5140
8000.
Security Custom Electronics
38

•
  Honeywell

Programación.
Cuando salimos de programación con 98 solo
podemos ingresar a programación con
Security Custom Electronics
39

•
  Honeywell

Programación.
Programación Amigable 93
Security Custom Electronics
40

•
  Honeywell

Programación.
Entre a programación e ingrese 93.
Responda Si o No a las preguntas? En esta
Sección se dan de alta todos los dispositivos
perífericos, Teclados, receptores RF, modulo de
relevadores etc. Todos los dispositivos se
conectan al bus de datos ECP de panel de control
y cada uno debe tener una dirección única.
DEVICE PROG. 0 No 1 Si

Security Custom Electronics
41

•
  Honeywell

Programación.
Seleccione la dirección del dispositivo
períferico y presione para avanzar.
DEVICE ADDRESS 01- 31 00 Quit


Seleccione el tipo de dispositivo a dar de alta,
refierase a la tabla anexa.
DEVICE TYPE Alpha Consola
01

Security Custom Electronics
42

•
  Honeywell

Programación.
Seleccione el tipo de dispositivo a dar de alta,
refierase a la tabla anexa.
1 Alpha Console (6139,6160). 2 Fixed Console
( 6148). 3 RF Expander ( 5881,5883). 4 Output
Device ( 4204,4204CF). 5 Voice Module (
4285,4286). 8 Fire Display (FSA). 9 Vista
Gateway (VGM).
Security Custom Electronics
43

•
  Honeywell

Programación.
Seleccione la partición a la que se le va ha
asignar ese Teclado. 1 8 , 9 Teclado
Maestro.
01 Console Part.
01

Los teclados pueden ser programados para omitir
ciertos sonidos(Beeps) como los de
Armado/desarmado, entrada/salida y el del aviso
(Chime).
01 Sound option.
1

Security Custom Electronics
44

•
  Honeywell

Programación.
El teclado puede otorgar acceso a multíples
particiones para armar/desarmar, etc, si es
seleccionado como teclado global.
01 Keypad Global.
1

Repita los pasos para todos los dispositivos
Perífericos.
DEVICE ADDRESS 01- 31 00 Quit


Security Custom Electronics
45

•
  Honeywell

Programacion de Zonas
Security Custom Electronics
46

•
  Honeywell

Zonas
Programación Zonas Cableadas (HW). La
programación de Zonas es muy sencillo para esto
nos dirigimos al menú de programación amigable
93 y seguiremos los siguientes pasos.
Presione 1 para entrar a la programación de
Zonas. Si selecciona si la pantalla de confirma
aparecerá después de ingresar, el número de
serie.
Zone Prog? 1 Si 0 No


Set To Confirm? 1 Si 0 No


Security Custom Electronics
47

•
  Honeywell

Zonas.
Programación Zonas Cableadas (HW).
Ingrese el Numero de Zona a programar 001 a
008. Esta pantalla muestra la configuración
actual de esta Zona. Tipo zona, Partición, Código
de reporte, entrada, lazo. Tipo de Zona, ingresa
la respuesta que va a dar el dispositivo ante un
fallo, Ej 03 Perimetral. Refierase al manual de
instalación, o tabla anexa.
Enter Zone No. 000 Quit 000


010 ZT P RC In L 00 1 10 HW 1


010 Zone Type Perimeter 03


Security Custom Electronics
48

•
  Honeywell

Zonas.
Tipos de Zona
Security Custom Electronics
49

•
  Honeywell

Zonas.
Ingrese el numero de partición en la cual va a
asignar esta zona 1 - 8. Ingrese el código de
reporte para esta Zona,el cual consiste de dos
dígitos Hexadecimales y a su vez cada uno se
compone de dos dígitos numéricos. Cada zona
puede activar uno o mas circuitos de
notificación, como la sirena 1, sirena 2, ambas o
un relevador auxiliar.
010 Partition.
1


010 Report Code. 1st 01 2nd 00
10

010 Bell/RLY Sel Bell 2 , aux rly
6

Security Custom Electronics
50

•
  Honeywell

Zonas.
010 Input Type Hardwire
01

Security Custom Electronics
51

•
  Honeywell

Zonas.
Pantalla de resumen de cómo quedo la zona
configurada.
010 ZT P RC In L 00 1 10 HW 1


Security Custom Electronics
52

•
  Honeywell

Programación.
Programación Zonas Inalámbricas (RF). Antes de
programar dispositivos inalámbricos es necesario
dar de alta el receptor inalámbrico 5881 en
programación amigable 93 DEVICE PROG. DEVICE
TYPE 03 RF Expander
5883 ENL 8 Zonas 5883 ENM
16 Zonas 5883 ENH
128 Zonas Un máximo de 2 Receptores en el
sistema, con dirección distinta. La dirección se
asigna mediante Dip Swtch.
Security Custom Electronics
53

•
  Honeywell

Zonas.
Programación Zonas Inalámbricas (RF). La
programación de Zonas es muy sencillo para esto
nos dirigimos al menú de programación amigable
93 y seguiremos los siguientes pasos.
Presione 1 para entrar a la programación de
Zonas. Si selecciona SI la pantalla de
confirmación aparecerá después de ingresar, el
número de serie.
Zone Prog? 1 Si 0 No


Set To Confirm? 1 Si 0 No


Security Custom Electronics
54

•
  Honeywell

Zonas.
Programación Zonas Cableadas (RF).
Ingrese el Numero de Zona a programar 001 a
128. Esta pantalla muestra la configuración
actual de esta Zona. Tipo zona, Partición, Código
de reporte, entrada, lazo. Tipo de Zona, ingresa
la respuesta que va a dar el dispositivo ante un
fallo, Ej 03 Perimetral. Refierase al manual de
instalación o tabla anexa.
Enter Zone No. 000 Quit 000


010 ZT P RC In L 00 1 10 HW 1


010 Zone Type Perimeter 03


Security Custom Electronics
55

•
  Honeywell

Zonas.
Tipos de Zona
Security Custom Electronics
56

•
  Honeywell

Zonas.
Ingrese el numero de partición en la cual va a
asignar esta zona 1 - 8. Ingrese el código de
reporte para esta Zona, el cual consiste de dos
dígitos Hexadecimales y a su vez cada uno se
compone de dos dígitos numéricos. Cada zona
puede activar uno o mas circuitos de
notificación, como la sirena 1, sirena 2, ambas o
un relevador auxiliar.
010 Partition.
1


010 Report Code. 1st 01 2nd 00
10

010 Bell/RLY Sel Bell 2 , aux rly
6

Security Custom Electronics
57

•
  Honeywell

Zonas.
010 Input Type RF Xmitter
03

Security Custom Electronics
58

•
  Honeywell

Zonas.
Esta pantalla se muestra cuando se requiere
monitorear señales de mantenimiento de sensores
como 5192SD, 5192SDT ,5808 o cuando se van
utilizar un limite de fallos cuando el sistema
este desarmado Ej Quest 2260 SN Ingrese el
número de serie en forma manual o falle el
dispositivo para auto aprenderlo. Active el
sensor para confirmar
010 Smart Contact 1 Si
0 No 0
010 Input S/N L A
XXX-XXXX 1


Xmit To Confirm Press to Skip
Security Custom Electronics
59

•
  Honeywell

Zonas.
Si el Numero de serie/lazo Transmitido no es
igual,aparecerá una pantalla mostrando lo
introducido y lo recibido. Pantalla de
Resumen, aparece como queda configurada esa
Zona.
Entd A 022-4063 1 Rcvd A 022-4063 1
Zn TZ P CR In L 01 01 1 10 HW 1s


Asi de sencillo se Programan Zonas RF
Security Custom Electronics
60

•
  Honeywell

Programacion.
DISPOSITIVOS MULTIPLEXADOS GRAN SOLUCION ! ! !
Security Custom Electronics
61

•
  Honeywell

Zonas.
Programación Zonas Multiplexadas (Vplex).
Para la correcta instalación de dispositivos
multiplexados se toman las siguientes
consideraciones. - Todos los dispositivos de
polling loop deberán ser cableados en paralelo
cuidando la polaridad del Lazo. - Cada
dispositivo de Polling Loop Requiere una única
Zona. - La distancia máxima del polling loop se
muestra a continuación.
CALIBRE LONGITUD 22 195 m
20 285 m 18
450 m 16 720 m
Security Custom Electronics
62

•
  Honeywell

Zonas.
Tome nota de los dispositivos multiplexados que
se configuran mediante micro-interruptores DIP
SWITCH. Configure los microinterruptores DIP
SWITCH de cada dispositivo con el número de zona
que le va a asignar. El consumo de corriente en
el bucle multiplexado determina la cantidad de
dispositivos multiplexados a conectar. Si rebasa
esta limitante en corriente, convendría utilizar
el modulo 4297.
Security Custom Electronics
63

•
  Honeywell

Zonas.

• El Módulo de Ampliación de Bucle Multiplexado
  4297 puede utilizarse para proporcionar
  corriente adicional al bucle multiplexado, para
  ampliar la distancia de operación del bucle
  multiplexado, y/o para proporcionar bucles
  multiplexados individuales, aislados
  eléctricamente.

Security Custom Electronics
64

•
  Honeywell

Zonas.
Conexión del bucle multiplexado utilizando el
modulo de expansión.
Security Custom Electronics
65

•
  Honeywell

Zonas.
Conexión de múltiples Lazos configuración estrella
Loop 1
4208U
Loop 2
4208U
Loop 8
4208U
Un máximo de 8 módulos Conectados En paralelo.
Security Custom Electronics
66

•
  Honeywell

Zonas.
Programación Zonas Multiplexadas (Vplex). La
programación de Zonas Vplex es muy sencillo para
esto nos dirigimos al menú de programación
amigable 93 ,y seguiremos los siguientes
pasos.
Presione 1 para entrar a la programación de
Zonas. Si selecciona SI la pantalla de
confirma aparecerá después de ingresar, el número
de serie.
Zone Prog? 1 Si 0 No


Set To Confirm? 1 Si 0 No


Security Custom Electronics
67

•
  Honeywell

Zonas.
Ingrese el Número de Zona a programar 010 a
128. Esta pantalla muestra la configuración
actual de esta Zona. Tipo zona, Partición, Codigo
de reporte, entrada, lazo. Tipo de Zona, igresa
la respuesta que va a dar el dispositivo ante un
fallo, Ej 03 Perimetral. Refierase al manual de
instalación o tabla anexa.
Enter Zone No. 000 Quit 000


010 ZT P RC In L 00 1 10 HW 1


010 Zone Type Perimeter 03


Security Custom Electronics
68

•
  Honeywell

Zonas.
Tipos de Zona
Security Custom Electronics
69

•
  Honeywell

Zonas.
Ingrese el numero de partición en la cual va a
asignar esta zona 1 - 8. Ingrese el código de
reporte para esta Zona,el cual consiste de dos
dígitos Hexadecimales y a su vez cada uno se
compone de dos dígitos numéricos. Cada zona
puede activar uno o mas circuitos de
notificación, como la sirena 1, sirena 2, ambas o
un relevador auxiliar.
010 Partition.
1


010 Report Code. 1st 01 2nd 00
10

010 Bell/RLY Sel Bell 2 , aux rly
6

Security Custom Electronics
70

•
  Honeywell

Zonas.
010 Input Type Serial Poll
06

Security Custom Electronics
71

•
  Honeywell

Zonas.
Esta pantalla se muestra cuando se requiere
monitorear señales de mantenimiento de sensores
como 5192SD,5192SDT,5808.o cuando se van
utilizar un limite de fallos cuando el sitema
este desarmado Ej Quest 2260 SN Si selecciona
el tipo de entrada 6 aparecera esta
pantalla,ingrese 1 si utiliza un modulo 4101SN
Relay Module. Si selecciona el tipo de entrada
27 o 29 aparecerá esta pantalla ingrese el punto
de acceso a controlar 01-31 si selecciono tipo
27, y 01-15 si selecciono tipo 29.
010 Smart Contact 1 Si
0 No 0
010 V-Plex Relay? 1 SI
0 No 0


Access Point ( 01-15) 00
Security Custom Electronics
72

•
  Honeywell

Zonas.
Ingrese el numero de serie del dispositivo.
Pantalla de Resumen,aparece como queda
configurada esa Zona.
010 Input S/N L A
XXX-XXXX 1


Zn TZ P CR In L 01 01 1 10 HW 1s


Eso es todo!!!!!!
Security Custom Electronics
73

•
  Honeywell

Zonas.
Security Custom Electronics
74

•
  Honeywell

Final Modulo 4
Security Custom Electronics
75

•
  Honeywell

Security Custom Electronics
76

•
  Honeywell

PROGRAMACION DEPALABRAS PERSONALIZADAS.
Puerta
Trasero
Cocina
Baño
ETC.
Security Custom Electronics
77

•
  Honeywell

Descriptores.
EL PROGRAMAR PALABRAS PERSONALIZADAS LE PERMITE
IDENTIFICAR, ENTRE OTRAS COSAS, CUAL SON LOS
DISPOSITIVOS QUE SE ESTÁN ACTIVANDO. PARA LA
PROGRAMACIÓN DE ESTO, ES NECESARIO LOCALIZARSE EN
PROGRAMACIÓN AMIGABLE 93.
Alpha Prog.? 1SI 0No 0

• DESCRIPTOR DE ZONA
• MENSAJE DE INSTALADOR
• PALABRAS PERSONALIZADAS
• DESCRIPCION DE PARTICIONES
• DESCRIPCION DE RELEVADORES

Security Custom Electronics
78

•
  Honeywell

Descriptores.
Descriptores de Zona
Security Custom Electronics
79

•
  Honeywell

Descriptores.
CUSTOM WORD (PALABRAS QUE SE PUEDEN EDITAR). Se
tienen, dependiendo del panel, palabras que
pueden editarse para formar la palabra que
nosotros queramos. Para poder programar estas
palabras, es necesario dirigirse a Programación
Amigable 93 y dentro de ALPHA PROG?.
Custom Word ? 1SI 0No


Security Custom Electronics
80

•
  Honeywell

Descriptores.
Ingrese el numero de palabra a editar,el panel
Vista 128 tiene 60 palabras para
personalizar 01-60 Correspondientes 255 a la 314
sigiendo la numeración de las palabras ya
establecidas. Escriba la palabra,con 3 movemos
el abecedario de la A Z y con 1 de la Z
A. Con el 6 nos desplazamos a la derecha y con el
4 hacia la izquierda y con 8 salvamos la
información. Ej P u e r t a 8 . ( 0
0Quit)
Custom Word ?? (00Quit)


Custom Word 01 P _


Custom Word 01 Puerta


Security Custom Electronics
81

•
  Honeywell

Descriptores.
DESCRIPTOR DE PARTICIONES (PARTICIONES QUE SE
PUEDEN EDITAR). Esta caracteristica permite
mostrar en pantalla de los teclados algun
mensaje, por ejemplo, El nombre del lugar donde
se encuentra. Estando en programacion amigable
93 y dentro de ALPHA PROG? ..
Default Screen. ? 1SI 0No


Security Custom Electronics
82

•
  Honeywell

Descriptores.
Seleccione el numero de partición a la cual le
quiere cambiar el mensaje de la pantalla del
teclado 1 8. El display le mostrara el mensaje
actual que tiene esa partición. Escriba la
palabra,con 3 movemos el abecedario de la A Z
y con 1 de la Z A. Con el 6 nos desplazamos a
la derecha y con el 4 hacia la izquierda y con 8
salvamos la información.
Default Scrn P? ( 0Quit)


DISARMED READY TO ARM


Bienvenidos Curso Vista 128FB


Security Custom Electronics
83

•
  Honeywell

Security Custom Electronics
84

•
  Honeywell

Modulo de Relevadores y Calendarizacion.
Security Custom Electronics
85

•
  Honeywell

RELEVADORES MODULO 4204 El modulo de
relevadores 4204 contiene cuatro relevadores que
pueden ser programados de forma
independiente. Antes que nada, es necesario
direccionar (dirección 4) el modulo de
relevadores. Se elige una dirección diferente de
todos los demás periféricos conectados al panel
(teclados, receptores inalámbricos, otros módulos
4204, etc.) por medio de los DIP Switch que se
encuentran en el modulo de relevadores y de
acuerdo a la tabla que acompaña al mismo.
Security Custom Electronics
86

•
  Honeywell

Relevadores.
Security Custom Electronics
87

•
  Honeywell

Relevadores.
Programación de Relevadores. Ahora analizaremos
los pasos a seguir para la programación de un
Relevador. Dirigasé a programación Amigable 93
y seleccione.
OUTPUT PGM. ? 1SI 0NO


Security Custom Electronics
88

•
  Honeywell

Relevadores.
En el Vista 128 es posible 96 salidas para que
realice una función especifica como el encendido
de una luz. Seleccione el numero de Relevador a
Programar 01 - 96 La pantalla mostrará el
número de relevador que se va ha
programar. Pantalla de Resumen, muestra la
configuración de la activación.
Enter OUTPUT ( 00Quit) 00


Enter OUTPUT 601
01

01 A EV ZL ZT P STT 0 0 00 00
0

Security Custom Electronics
89

•
  Honeywell

Relevadores.
Pantalla de Resumen muestra como esta
configurado el paro del relevador. Acción del
relevador es la que va a dar cuando este se
active,puede ser. 0 No Usado 1 Cerrado 2
Segundos. 2 Permanecer Cerrado. 3 Pulsando On/
Off. 4 Toggle On y Off Alternados.
01 A ZL ZT P STOP 0 0
00 0

01 OUTPUT ACTION No Response 0


Security Custom Electronics
90

•
  Honeywell

Relevadores.
Determina bajo que condición el relevador va
hacer activado, esta función aplica solamente si
es utilizado con una lista de zonas. 0No usado
1Alarma 2fallo 3Problema Ingrese el numero
de lista de zonas que activaran el relevador 01 -
15. La lista es un grupo de Zonas,que se aplica
con un evento. Una Zona específica puede activar
la acción del relevador.
01 START EVENT Alarm
1

01 STARTZNLIST
00

01 STARTZONE
000

Security Custom Electronics
91

•
  Honeywell

Relevadores.
Tambien es posible activar un relevador, por un
tipo de zona específico. Indica si el evento de
inicio del relevador, será limitado a una
partición 1 8 o cualquier partición 0.
01 STARTZN TYPE ENTRY/EXIT 1 01
01 STARTPARTN ANY PARTITION 0


Security Custom Electronics
92

•
  Honeywell

Relevadores.
Tipos de Zona para la activación y El Paro de
un Relevador
Security Custom Electronics
93

•
  Honeywell

Relevadores.
Ingrese el numero de lista de zonas que darán el
paro al relevador 01 - 15. La lista es un grupo
de Zonas, que se aplica con un evento. Un tipo
de zona también le puede dar el paro a un
relevador Indica si el evento de paro del
relevador, será limitado a una partición 1 8 o
cualquier partición 0.
01 STOP ZN LIST
00

01 STOPZN TYPE PERIMETER 03


01 STOP PARTN
0

Security Custom Electronics
94

•
  Honeywell

Relevadores.
Los relevadores pueden ser agrupados para ser
activados en conjunto cuando se activan por un
calendario, existen 15 Grupos Una Zona
específica puede activar la acción del
relevador. El sistema puede tener algunos
relevadores los cuales no pueden ser activados
por usuarios restringidos. Ingrese 1 si el
usuario final será restringido para accesar a
este relevador.
01 OUTPUT GROUP
00

01 FIRE BELL ? 1 SI 0NO 0


01 RESTRICTION 1 SI 0 NO 0


Security Custom Electronics
95

•
  Honeywell

Relevadores.
Ingrese el tipo de relevador que va hacer
controlado. 0 Vplex 1 ECP,(4204,4204CF) 3
FSA( Fire System Annunciator). Cuando
seleccionamos el tipo 1 debemos de dar la
dirección de los dip switch que designamos en el
modulo de relevadores. Ingrese el número de
relevador 01 04 del modulo que va hacer
activado.
01 OUTPUT TYPE V-PLEX
0

01 ECP ADDRESS
00

01 MODULE RELAY
0

Security Custom Electronics
96

•
  Honeywell

Relevadores.
Pantalla de resumen muestra la configuración de
inicio del relevador. Pantalla de Resumen
muestra la configuración del paro del
relevador. Repita el mismo procedimiento para
cada relevador.
01 A EV ZL ZT P STT 1 1 00 01
0

01 A ZL ZT P STOP 1 00 03 0


Enter OUTPUT ( 00Quit) 00


Sencillo ???
Security Custom Electronics
97

•
  Honeywell

PROGRAMACION DE LISTA DE ZONAS Para programar la
lista de zonas para que puedan ser utilizadas en
conjunto con la programación de relevadores, se
procede con lo siguiente Después de que se han
programado los relevadores, el panel se dirigirá
a la programación de la lista de zonas
Ingrese el numero de lista de zonas 01 - 15
El Vista 128 cuenta con 15 listas de Zonas.
Enter Zn List ? ( 00Quit) 00


Security Custom Electronics
98

•
  Honeywell

Lista de Zonas.
Ingresa las zonas de 1 en 1 seguido del que
integraran esta lista de Zonas. Ej 001 002
080 120 0 0 0 Ingresa 0 Para guardar los
cambios en la lista de zonas, 1 para
borrarla. Ingrese 1 para borrar una o mas
Zonas. En caso de Borrar mas de una zona ingrese
las zonas seguido del . Ej 001 002 120
000
01 ADD ZONE ( 000Quit) 000

01 DEL Zn LIST ? 1 SI 0 NO 0


01 DEL ZONES ? 1SI 0 No 0


Security Custom Electronics
99

•
  Honeywell

Lista de Zonas.
Si ya ingreso todas las Zonas ponga 000 para
salir. Ingrese el numero de Lista que va a
visualizar ( 01 15),para visualizar las zonas
presioné el
Enter Zn List ? ( 000Quit) 000


VIEW Zn LIST ? ( 00Quit) 00


Security Custom Electronics
100

•
  Honeywell

CARACTERISTICAS DE RELEVADORES. ACTIVACION VIA
MANUAL - Código 70. - Activar un
relevador manualmente. - Vía Teclado o módulo
VIP. - Remotamente o localmente. -
Descripción por voz de los Relevadores.
Security Custom Electronics
101

•
  Honeywell

Final Modulo 5
Security Custom Electronics
102

•
  Honeywell

CALENDARIZACION UNA SOLUCION A TIEMPO!
Security Custom Electronics
103

•
  Honeywell

Calendarización
PROGRAMACIÓN DE LA HORA Y FECHA Para programar
la hora y fecha, presionamos nuestro CÓDIGO DE
USUARIO 63 Donde aparecerá una pantalla que
indica la hora y fecha del panel. Programar en
hora militar y en tanto la fecha empezando por el
mes/día/año.
Time/Date THU 1725 PM 02/15/05


Security Custom Electronics
104

•
  Honeywell

Calendarizacion.
Los calendarios de esta unidad de control
permiten que el sistema automatice algunas de
sus funciones, como la de auto-armado,
auto-desarmado, auto-anulacion y auto-inclusión
de zonas y la activación de salidas
(Relevadores). El Vista 128FB cuenta con 20
ventanas de tiempo.
Security Custom Electronics
105

•
  Honeywell

Calendarizacion.
El sistema utiliza las VENTANAS DE TIEMPO para
definir calendarios de desconexión/conexión,
calendarios de días festivos y calendarios
temporales definidos por el usuario. Los eventos
con calendarios pueden programarse usando los
modos de menús de programación de fácil uso para
el usuario (modos 80, 81 y 83) .Estos menús le
conducen a través de todas las opciones paso a
paso.
Security Custom Electronics
106

•
  Honeywell

Calendarizacion.
AUTO-ARMADO.
El sistema
puede armarse automáticamente (modo TOTAL) al
final de una ventana de tiempo de cierre
(armado) predeterminada, si no se ha armado el
sistema manualmente. El auto-armado puede
retardarse de tres maneras usando el retardo de
auto-armado, el aviso de auto-armado, o
ampliando manualmente ventana de tiempo de
armado con un comando de teclado.
Security Custom Electronics
107

•
  Honeywell

Calendarizacion.
El RETARDO DE AUTO-ARMADO. facilita un retardo
(tiempo de gracia) antes del Auto-armado.
Empieza al final de la ventana de armado
(cierre). El tiempo se programa en el campo
específico de partición 205 en incrementos de 4
minutos, hasta 56 minutos. Al terminar este
periodo de tiempo se inicia el aviso de
auto- armado.
Security Custom Electronics
108

•
  Honeywell

Calendarizacion.
El AVISO DE AUTOARMADO genera un sonido del
zumbador de la consola para avisar al usuario de
un armado inmediato. Puede programarse el aviso
para que empiece desde 01 hasta 15 minutos antes
del armado en el campo de programación
específico 206. Durante este periodo de tiempo
la consola emitirá un pitido cada 15 segundos y
mostrará el mensaje "ALERTA AUTO- ARM" ("AA" en
consolas que no sean alfanuméricas). Puede
silenciar los pitidos pulsando cualquier tecla de
la consola-armado.
Security Custom Electronics
109

•
  Honeywell

Calendarizacion.
AMPLIAR VENTANA. El usuario puede ampliar
manualmente la ventana de tiempo de armado del
sistema en 1 o 2 horas. Esto se realiza
introduciendo un comando de consola (código de
seguridad 82), el cual, a continuación, pide
al usuario que introduzca el tiempo de
ampliación deseado de 1 o 2 horas. Esta
característica es útil si un usuario debe
permanecer en las oficinas más tarde de lo normal.
Security Custom Electronics
110

•
  Honeywell

Calendarizacion.
AUTO-DESARMADO. El sistema puede desarmarse
automáticamente al final de una ventana de
tiempo predeterminada, si el sistema no se
desarmo manualmente. El tiempo de desarmado
puede retardarse utilizando la característica de
retardo de auto-desarmado. Adicionalmente, el
sistema puede restringir el desarmado a unas
horas predeterminadas.
Security Custom Electronics
111

•
  Honeywell

Calendarizacion.
RETARDO DE DESARMADO. Facilita un retardo
antes del Auto-desarme. Este retardo se añade
al final de la ventana de des-armado. El retardo
se programa en incrementos de 4 minutos, hasta
56 minutos, en el campo de programación
específico de partición 207.
Security Custom Electronics
112

•
  Honeywell

Calendarizacion.
RESTRINGIR DE-ARMADO. Esta opción, programada
en el campo específico 210, permite el
desarmado por usuarios con nivel de operador sólo
durante la ventana de tiempo de des-armado, la
ventana de armado (por si el usuario necesita
volver a entrar al local después del armado), o
cuando el sistema está en alarma.
Security Custom Electronics
113

•
  Honeywell

Calendarizacion.
INFORMES POR EXCEPCION. Esta opción facilita
un medio de transmitir informes de
desarmado/armado por excepción (enviado sólo si
el evento tiene lugar fuera de las ventanas de
tiempo predeterminadas de desarmado/armado). El
sistema envía informes de desarmado/armado fuera
de tiempo, si no ocurre ninguna desarmado/armado
al final de la ventana de tiempo
correspondiente.
Security Custom Electronics
114

•
  Honeywell

Calendarizacion.
EVENTOS CONTROLADOS POR TIEMPO. Utilizando las
ventanas de tiempo, el sistema puede activar y
desactivar reléys y/o dispositivos de portadora
de línea (X-10) automáticamente a horas
específicas para encender o apagar luces u
otros dispositivos. El sistema puede realizar las
mismas acciones diariamente, o puede programarse
para que ejecute una acción sólo una vez (es
decir, encender las luces de la terraza este
Miércoles a las 800pm).
Security Custom Electronics
115

•
  Honeywell

Calendarizacion.
El sistema también facilita hasta 20
"temporizadores" disponibles para que el usuario
pueda activar dispositivos de salida a horas y
días prefijados.
Security Custom Electronics
116

•
  Honeywell

Calendarizacion.
LIMITE DE ACCESO POR HORARIO El acceso de un
usuario puede limitarse a un periodo
determinado durante el cual podrá realizar
funciones del sistema. Fuera de este periodo de
tiempo, ese código de usuario no estará
habilitado. El sistema proporciona hasta 8
Calendarios de Acceso, cada uno con dos Ventanas
de Tiempo (una para apertura y otra para cierre)
para cada día de la semana y dos ventanas de
tiempo para días festivos.
Security Custom Electronics
117

•
  Honeywell

Calendarizacion.
Los calendarios de acceso se programan mediante
el Modo Menú 80, y se habilitan para un usuario
determinado cuando se añade dicho usuario al
sistema. Si un usuario intenta manipular el
sistema fuera del calendario, la consola
alfanumérica mostrará el mensaje "Acceso
Denegado.".
Security Custom Electronics
118

•
  Honeywell

EJEMPLO DE VENTANAS DE TIEMPO
Security Custom Electronics
119

•
  Honeywell

Ventanas de Tiempo.
Para comprender la mecánica de las ventanas de
tiempo y de los calendarios, tomemos el ejemplo
de JUANITO que tiene una tienda y además tiene
el siguiente horario de trabajo
Lunes a Jueves 9am a 6pm Viernes
9am a 9pm Sábado 10am a 4pm Domingo
Cerrado Festivos Cerrado
Security Custom Electronics
120

•
  Honeywell

Ventanas de Tiempo.
JUANITO desea las siguientes ventanas de tiempo
para que los empleados tengan tiempo de armar o
desarmar el sistema Lunes a Jueves Apertura
(desarmado) 8am a 9am Cierre
(armado) 6pm a 630pm Viernes Apertura
(desarmado) 8am a 9am Cierre
(armado) 9pm a 930 pm
Sábado Apertura (desarmado) 9am a
10am Cierre (armado) 4pm a 430pm
Domingo y Festivos
Cerrado
Security Custom Electronics
121

•
  Honeywell

Ventanas de Tiempo.
Para facilitar estos calendarios, deben
programarse las siguientes cinco ventanas de
tiempo
Security Custom Electronics
122

•
  Honeywell

Ventanas de Tiempo.
Calendarización Para la programación de ventanas
de tiempo es muy sencillo, fuera de programación
ingresamos código de instalador 80. Ej 5140
80
Seleccione 1 para programar ventanas de
tiempo. Seleccione la ventana de tiempo a
programar. 01 20. El Panel Vista 128 FB cuenta
con 20 Ventanas de Tiempo.
Time Windows ? 1 SI 0 No 0


Tme Window ? 0120, 00 Quit 01


Security Custom Electronics
123

•
  Honeywell

Ventanas de Tiempo.
Ingrese la hora en formato Militar o de 12 horas
según halla seleccionado en la casilla 1 71,
use el para Avanzar. Al terminar
automáticamente desplegara la siguiente ventana a
programar utilice 00 para salir.
01 TIME WINDOW 0000AM 0000AM


Security Custom Electronics
124

•
  Honeywell

Calendarizacion.
CALEND
