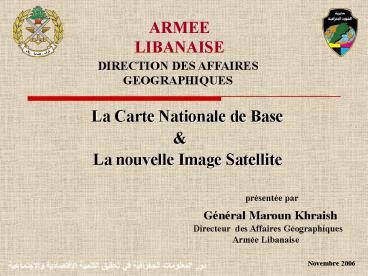

ARMEE LIBANAISE

1
ARMEE LIBANAISE
DIRECTION DES AFFAIRES GEOGRAPHIQUES
La Carte Nationale de Base

La nouvelle Image Satellite
présentée par
Général Maroun Khraish
Directeur des Affaires Géographiques Armée
Libanaise
Novembre 2006
??? ????????? ????????? ?? ????? ???????
?????????? ???????????
2
Plan Général

• Situation actuelle des différents organismes
• Les Systèmes dInformations Géographiques
• Les Sources de Données
• LImage Satellitaire
• La Carte de Base étapes de réalisation
• Conclusion

3
Situation actuelle des Organismes

• Acquisition des données par organisme
• Redondance des données
• Utilisation de plusieures projections
• Utilisation de plusieures gammes de logiciels

4
Solutions en Urgence

• Base de données commune .
• Coordination au niveau national.

5
Systèmes dInformations Géographiques

• Ensemble de Données
• Repérées dans lespace
• Structurées pour en extraire des Synthèses
• Outil nécessaire à la décision

6
Les Avantages dun SIG

• Au niveau de la DAG

Pouvoir réaliser la carte de base au 1/5 000 dans
les zones urbaines et au 1/20 000 hors de ces
zones.

• Au niveau de lEtat

Données homogènes et communes aux différents
organismes
7
Sources de Données
Données de base

• Cartes topographiques
• Cartes françaises du Liban (1862)(1913-1915)
• Carte de Beyrouth (1876)
• Carte des frontières du Liban (1920)
• Cartes au 1/50.000 (1925 - 1945)
• Cartes au 1/20.000 121 feuilles (1963- 1972)
• Cartes hypsometriques au 1/50.000 12 feuilles
• Cartes topographiques au 1/100.000 6 feuilles
  (1965)
• Carte au 1/200.000

8
Sources de Données

• Plans à grande échelle
• Plans au 1/1000 de 23 villages et cités
• Plans au 1/2000 de 17 villages et cités
• Pans au 1/5000 Grand Beyrouth (12 feuilles)
• Plans au 1/20.000 Al_Mabtaqa (limites
  administratives
• 121 feuilles dont 8 ne sont pas encore
  publiées)

9
Sources de Données

• Cartes thématiques
• Ressources en sol 1/20.000 (IRA FAO)
• Cartes géologiques 1/50.000 (DUBERTRET)
• Cartes forestières 1/50.000 (Plan vert
  63/64/2004)
• Cartes doccupation des sols 1/50.000 (FAO for
  MOA)
• (1991/2004)
• Cartes de sols 1/50.000 (C NRS)( 2004)

10
Sources de Données

• Différents types de cartes au 1/200.000
• Cartes gravimétriques (1954) révisées en 1959
• cartes géologiques (1955)
• Cartes agricoles (1963)
• Cartes administratives (1965)
• Cartes forestières (1966)
• Cartes hydrogéologiques (1967)
• cartes fruitiers (1969)
• Cartes pluviométriques (1971)
• Cartes des terrains minéraux-argileux (1974)
• Cartes des routes du Liban (1993)
• Carte générale du Liban (1996)

11
Sources de Données

• Autres données
• Photos aériennes à grande échelle
  (1956-1962-1965-1986-1991-1996-
• 1998)
• Images satellitaires ortho rectifiées (80 cm)
  2001-2003 et 2005
• Photos aériennes datant 1956 jusquà présent
  échelle variant de
• 1/5000 jusquà 1/25.000
• Travaux de complètement sur le terrain
• Données spécifiques de ladministration

12
LImage Satellitaire

• Limage satellite est une source riche
  dinformations

Bandes couleur Resolution 4 m
Bande noir et blanc Resolution de 80 cm en
vertical a 1 m
Caractéristiques de limage satellite IKONOS
13
Limage satellitaire
Validation

• Masques

• Masques nuageux sur quelques coupures Moins de
  8

14
Limage satellitaire

• Validation

• Les images sont en noir blanc et en couleurs
• Les images en couleurs sont par bandes (rouge,
  vert, bleu et proche IR) et fusionnées RGB avec
  80 cm de résolution.
• Les images sont corrigées géométriquement en
  ortho images

• Précision

• Moins de 2 m dans les plaines et zones plates
• Moins de 4m dans les zones montagneuses

15
La Carte de Base

• Architecture
• LApport des informations géographiques
• Acquisition des Données
• Traitement
• Standardisation
• Développement
• Implémentation
• Déploiement

• Etapes de Réalisation

16
La Carte de Base

• Architecture
• La Base de données est organisée en dix thèmes
• Transport, Bâtiments et Equipements divers,
  Hydrographie, Limites administratives,
  orographie..
• Chaque thème est constitué de plusieurs couches
• Chaque couche contient des objets de même type
• Chaque objet est constitué dune forme
  (géométrie de
• lobjet) et dune description (attributs)

17
La Carte de Base

• LApport des Informations Géographiques
• Contrôle continu des données
• Correction dans la base de données
• Mise à jour systématique et fréquente
• Développement des différentes applications de
  SIG

18
La Carte de Base

• Acquisition des données
• Cartes anciennes
• Photos aériennes
• Images satellitaires
• Travaux topographiques sur le terrain
• Données spécifiques de lAdministration et du
  secteur privé
• Plans cadastraux
• Cartes utilitaires de réseaux ( Électricité,
  eaux, eaux usées,
• téléphone, ,)
• Réseaux routiers et transports
• Plans municipaux (limites communales, occupation
  des sols, )
• Cartes thématiques (thèmes spécifiques comme le
  climat, la
• géologie, le sol, zones sismiques, )

19
La Carte de Base

• Traitement des données
• Digitalisation (scanning) des supports durs
  (papier,
• plastique, ..)
• mise à jour des cartes avec des images
  satellitaires et des
• photos aériennes a haute résolution
• Acquisition des données thématiques mise à jour
  des parties
• concernées
• Compléter les cartes par des travaux de terrain
• Contrôle de qualité (Validation).

20
La Carte de Base

• Intégration des données dans le SIG
• Classification des données sous les 10 thèmes
• Subdivision de chaque thème en plusieurs couches
• Chaque couche peut avoir plusieurs objets
• Chaque objet peut avoir plusieurs attributs

• Traitement des données

Par exemple le thème Limite administrative La
couche limite cadastrale appartient à ce thème,
dont voici la structuration et un extrait de ses
attributs
21
La Carte de Base

• Standardisation des données
• Données standards
• Standard adoptées par les différents utilisateurs
• Solution aux différents problèmes (échelle,
  précision,
• représentations, langage, toponymes, thèmes,
  couches,
• attributs)

22
La Carte de Base

• Standardisation des données
• Au niveau national
• Comité national de standardisation
• Adoption des échelles uniques (1/20.000, 1/5000
• Thèmes uniques (10 thèmes)
• Acquisition de matériel et logiciels
  informatiques
• Échange de données
• Construction des bases de données (CNIG)
• Formations.

23
La Carte de Base

• Standardisation des données
• Au niveau régional
• Comité national de Toponymie
• Nécessité de créer le ACA ( Association
• Cartographique Arabe)
• Système unique de nomination
• coopération des pays voisins

24
La Carte de Base

• Standardisation des données
• Au niveau International
• UNGEGN
• ICA
• FIG
• Autres organisations internationales

25
La Carte de Base

• Phase de développement
• Explication de lobjectif du travail
• Nomination des experts au niveau de lÉtat,
• membres de léquipe
• Développement des spécifications techniques
• Rencontres, réunions, ateliers (workshops)

26
La Carte de Base

• Phase dimplémentation
• Développement de la base de données numériques
• Construction et structuration de la carte de base
• Développement de la carte de métier
• Implantation de réseaux
• Échange internet ou intranet de données

27

• Phase de déploiement
• Distribution des données au public, aux
  ministères et aux
• organisations
• Accès régulier à un réseau de métier .
• ladoption dune base de données unifiée mène à
  une meilleure
• gestion
• Développements et maintenance des projets en
  cours
• Intégration des structures gouvernementales
  locales dans la base
• de données unifiée

La Carte de Base
28
Conclusion

• L'échange de données est un aspect fondamental
  de la cooperation
• pour le développement des différents secteurs
  de lEtat
• La faisabilité de l'échange est conditionnée par
  la standardisation de
• l'information
• La standardisation des données géographiques
• Laide au développement global et durable
• La bonne gestion de cette information est une
  question déconomie du
• temps, et des couts dans le souci davoir des
  données précises et à jour
• La carte de base construite à la DAG à partir
  des dix thèmes
• englobant toutes les informations nécessaires
  pourra servir de base
• pour chaque organisme pour concevoir sa carte
• Le CNIG sera la banque de données de toutes ces
  cartes.

29

• Merci pour votre attention

30
La Carte de Base
31
La Carte de Base Les Dix Thèmes
