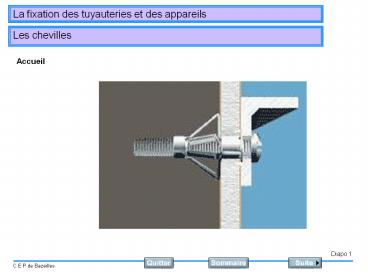

Accueil

1
Accueil
2
Rôle
Elles permettent de fixer les différents
supports et colliers aux éléments de la
construction.
Leur type dépend de la nature du mur ou de la
cloison et de la charge à supporter.
Chaque fabricant propose une gamme de chevilles
adaptées à tous les types de fixations.

3
Les chevilles plastique
Cest la cheville la plus utilisée dans la
profession.
Elle permet de fixer les colliers, de types atlas
ou de série lourde et les accessoires.
Les diamètres utilisés par les ITS, varient de
6mm à 14 mm.
La charge quelles supportent varie en fonction
Du fabricant
Du type
Du diamètre
4
Les chevilles métalliques males
Elles sont utilisées pour fixer des charges
lourdes dans du béton..
Les charges supportées dépendent du diamètre de
la cheville et du fabricant.
La fixation est de type expansion mécanique, elle
est réalisée par vissage de lécrou.
Elles gardent leur caractéristiques quelque soit
la température du support.
5
Les chevilles métalliques femelle
Elles sont utilisées pour fixer des charges
lourdes dans du béton..
Les charges supportées dépendent du diamètre de
la cheville et du fabricant.
La fixation est de type expansion mécanique, elle
est réalisée à laide dun outil dexpansion.
Elles gardent leur caractéristiques quelque soit
la température du support.
6
Les chevilles métalliques grande expansion
Elles sont utilisées pour fixer des charges
lourdes dans du béton, du parpaing, de la brique
pleine et creuse.
Les charges supportées dépendent du diamètre de
la cheville et du support, elles varient de 1OO
kg à 675 kg.
La fixation est de type expansion mécanique, elle
est réalisée par vissage de la vis.
Elles gardent leur caractéristiques quelque soit
la température du support.
7
Les chevilles métalliques à expansion pour plaque
de plâtre
Elles sont utilisées pour fixer des éléments sur
des cloisons alvéolaires et sur des plaques de
plâtre (BA 13)
Les charges supportées sont faible de lordre de
30 kg.
La fixation est réalisée à laide dune pince
spécifique.
Les points de fixations ne doivent pas être
concentrés sur une surface trop faible afin de ne
pas détériorer la plaque de plâtre.
8
Les chevilles métalliques pour matériau friable
Elles sont utilisées pour fixer des éléments sur
des cloisons en matériau friable (plaque de
plâtre ou béton cellulaire).
Les charges supportées sont faibles.
Les chevilles peuvent être métalliques ou en
nylon.
Elles sont auto-foreuse et fixées à laide dune
visseuse ou dun tournevis.
9
Les chevilles à scellement chimique
Elles sont utilisées pour fixer des charges
lourdes dans des matériaux creux (chauffe-eau
chaudière murale).
Leur prix de revient est élevé.
On utilise une résine et un durcisseur injecté
dans un cône diffuseur ou un tamis support .
Après durcissement ce type de scellement permet
davoir une traction à larrachement très
importante .
