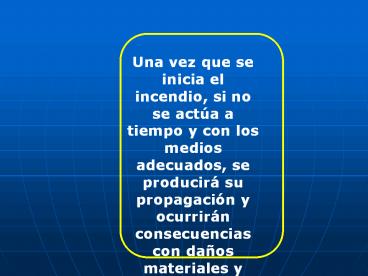

Una vez que se inicia el incendio, si no se act

1
Una vez que se inicia el incendio, si no se actúa
a tiempo y con los medios adecuados, se producirá
su propagación y ocurrirán consecuencias con
daños materiales y personales
2
(No Transcript)
3
COMPORTAMIENTO DEL FUEGO
LA COMBUSTION

• Reacción exotérmica autoalimentada de un
  combustible
• Proceso de oxidación rápida
• El combustible es reducido por un agente oxidante
• Produce luz y calor

• Principales Tipos de Incendio
• Incendios latentes
• Incendios con llamas en combustión libre

4
TRIANGULO Y TETRAEDRO DEL FUEGO
TRIANGULO DEL FUEGO

• Material Combustible
• Comburente (O2)
• Temperatura

5
TRIANGULO DEL FUEGO
OXIGENO
CALOR
6
TETRAEDRO DEL FUEGO

• Material Combustible
• Comburente (O2)
• Temperatura
• Reaccion en Cadena

OXIGENO
CALOR
REACCION EN CADENA
COMBUSTIBLE
Inhibir la Reacción Química es un
factor importante para la mitigación efectiva de
un incendio
7
TETRAEDRO DEL FUEGO
8
FUENTES DE ENERGIA CALORICA

• Energía Calórica Química
• Energía Calórica Eléctrica
• Energía Calórica Mecánica
• Energía Calórica Nuclear

MECANISMOS DE TRANASFERENCIA DE CALOR

• Transferencia por Conducción
• Transferencia por Convección
• Transferencia por Radiación

9
Transferencia de Calor por Conducción
10
Transferencia de Calor por Convección
11
Transferencia de Calor por Radiación
El Calor viaja a través de hondas que cruzan el
espacio, calentando todo material a su paso
12
FASES DEL FUEGO
1.- Fase Incipiente ó Inicial
13
2.- Fase de Libre Combustión
14
3.- Fase de Arder sin Llama ó Fase Latente
CO2
CO
CO
SO2
CO
CO
CO
CO
CO
CO2
SO2
15
TIPOS DE FUEGO

• Según la Asociación Nacional de Protección
  contra Incendio (NFPA) de los Estados Unidos de
  Norteamérica existen las siguientes clase de
  fuego

16
TIPOS DE FUEGO
A
Materiales Sólidos
B
Liquidos Inflamables
Equipos Eléctricos Energizados
C
17
FUEGOS DE CLASE A
A

• La letra A de color BLANCO sobre un triagulo de
  color VERDE
• Fuegos que se desarrollan sobre combustibles
  sólidos como puedes ser madera, papel, telas,
  gomas, plásticos, etc.

18
FUEGOS DE CLASE B
B

• La letra B de color BLANCO sobre un cuadrado de
  color ROJO
• Fuegos sobre líquidos combustibles, grasa,
  pinturas, aceites, ceras, y otros

19
FUEGOS DE CLASE C
C

• La letra C de color BLANCO sobre un circulo de
  color AZUL
• Fuegos sobre materiales, instalaciones, o equipos
  sometidos a la acción de la corriente eléctrica

20
D
FUEGOS DE CLASE D

• La letra D de color BLANCO sobre una estrella
  de cinco puntas de color AMARILLO
• Fuegos sobre metales combustibles, como ser el
  Magnesio, titanio, potacio, sodio, y otros.

21
TEORIA DE EXTINCION DEL FUEGO
Extinción por Enfriamiento
Extinción por Sofocamiento
Extinción por Aislamiento ó Remoción del
Combustible
22
(No Transcript)
23
USO DE EXTINTORES PORTATILES
Los extintores son usados para extinguir o
controlar incendios en su etapa inicial.
24
CLASES DE EXTINTORES

• Extintores de CO2, Son efectivos para fuegos de
  clases

C
B

• Extintores de PQS (ABC), Son efectivos para
  fuegos de clases

A
C
B
25
EXTINTORES PORTATILES
26
EXTINTORES DE POLVO QUIMICO SECO

• Extintores de presión incorporada
• Agente impulsor normalmente nitrógeno.
• Almacena la presión en el cuerpo del extintor
  junto al agente extintor.

27
EXTINTORES DE POLVO QUIMICO SECO
PRESURIZADOS
PORTATILES RODANTES
28
EXTINTORES DE POLVO QUIMICO SECO

• Los extintores de PQS tiene los siguientes
  tiempos de descarga
• Extintores portátiles
• De 8 a 25 segundos
• Extintores rodantes
• Tiempos superiores a 150 segundos (2.5 min.)

29
EXTINTORES DE POLVO QUIMICO SECO

• El POLVO QUIMICO SECO no debe mezclarse por
• Reacción entre ellos
• Apelmazamiento del agente extintor
• Sobrepresion del extintor por producción de gases
• Corrosión del casco del extintor

30
EXTINTORES DE POLVO QUIMICO SECO

• Se debe tener en cuenta las siguientes
• recomendaciones
• En espacios confinados reduce la visibilidad
• Deja un residuo que puede ser dañino a los
  equipos electrónicos delicados
• Puede irritar la piel

31
Instrucciones de uso
32
EXTINTOR DE DIOXIDO DE CARBONO
33
EXTINTOR DE DIOXIDO DE CARBONO

• Se encuentran cargados en fase liquida, a una
  presión vapor aprox. de 800 PSI.
• El agente se descarga en fase gaseosa.
• El agente puede expulsarse y detenerse a voluntad
  mediante la palanca de disparo.
• No tienen problemas de congelación, se pueden
  usar en cualquier ambiente.

34
EXTINTOR DE DIOXIDO DE CARBONO
PORTATILES RODANTES
35
RESUMEN DE LA OPERACIÓN DE EXTITORES
36
Que debemos tener en cuenta para estar
protegidos?

• Comunicaciones seguras y eficaces.

• Medios de escape que posibiliten la evacuación de
  todas las personas sin inconvenietes.

• Señalización e ilumunación de emergencia que
  permitan seguir las rutas de escape.

• Capacitacion para que todas las personas sepan
  como actuar en un incendio, utilizando los
  equipos de comunicación y disponiendo de los
  medios de escape en forma ordenada y segura.

37
Probabilidad de Inicio de un Incendio

• Viene determinada por las medidas de prevención
  no adoptadas
• (recordar Triángulo del Fuego)
• Presencia del combustible
• Ventilación general y/o aspiración localizada en
  locales y operaciones donde se puedan formar
  mezclas inflamables debidas al uso de
  combustibles
• Control y eliminación adecuada de residuos.
• Orden y limpieza.
• Señalización adecuada en los recipientes o
  conductos que contengan sustancias inflamables y
  materiales peligrosos.

38
Probabilidad de Inicio de un Incendio

• Presencia de posibles focos de ignición.
• Instalaciones que generen calor estufas,
  hornos, etc.
• Rayos solares
• Condiciones térmicas ambientales
• Operaciones de soldadura
• Vehículos o máquinas a motor de combustión
• Chispas debidas a interruptores, motores, etc.
• Cortocircuitos
• Sobrecargas
• Sustancias reactivas/incompatibles
• Reacciones exotérmicas.

39
EQUIPO DE PROTECCION PERSONAL
Protección Corporal
Protección de los Pies
Protección de las Manos
Protección Respiratoria
40
ANTES

• Esté alerta si percibe paredes o pisos calientes
• Revise siempre y periódicamente instalaciones
  eléctricas
• Tenga a mano siempre su plan de emergencia
• Revise conexiones eléctricas y cableados
• Verifique la señalización y correcto
  almacenamiento de sustancias inflamables y
  materiales peligrosos
• Verifique la existencia y operatividad de los
  extintores de cada área

41
DURANTE

• Si se encuentra en un ambiente cerrado ..evacuelo
  en tanto sea posible
• Si puede y el incendio se lo permite haga uso de
  extintores.
• No se enfrente a un incendio desproporcionado..lam
  e a los bomberos
• Siga adelante con su plan de contingencia
• Si está atrapado en el humo permanezca cerca del
  suelo donde el aire es mejor.
• Nunca evacue hacia el interior de las
  instalaciones ..siempre hacia fuera
• Puede dar señales de auxilio sacando cosas por
  las ventanas para dar a entender su ubicación.

42
DESPUES

• No regresa al área afectada a menos que el
  encargado de la seguridad lo indique
• Al ingresar siempre tome sus precauciones
• Permita que las instituciones evalúen los daños
• Evalúe la eficiencia de su plan de contingencia
• Organice reuniones de información con las
  personas encargadas de cada área y los jefes de
  brigada.
• Haga un informe completo y analice puntos débiles
  y proponga acciones correctivas.

43
RESUMEN

• Una brigada es un grupo de personas preparadas
  para ayudar a disminuir riegos
• El incendio se genera por combustible, oxigeno
  y calor
• Un extintor portátil se usa para combatir
  incendios menores
• Un incendio se extingue por sofocamiento,
  enfriamiento y aislamiento
• Las fases del fuego son
• fase incipiente
• fase de combustión libre
• fase latente
• El mejor agente extintor es el agua
• El chorro más eficiente es el chorro neblina
