Title: Gleichrichter -Geschichte - Aufbau - Anwendung


1

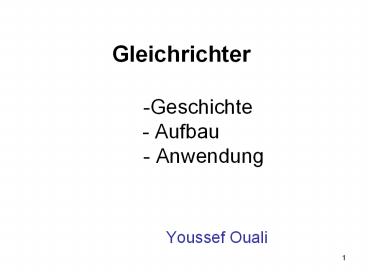

Gleichrichter -Geschichte- Aufbau
- Anwendung
  • Youssef Ouali

2
Gliederung
  • Vorwort
  • Geschichte
  • Der PN-Übergang
  • Einweggleichrichter
  • Zweiweggleichrichter
  • Brückengleichrichter
  • Präzisions-2-Weg-Gleichrichter
  • Glättung und Siebung
  • Literatur

3
Vorwort
  • Wofür brauchen man einen Gleichrichter?
  • -Wechsel von Wechselstrom in Gleichstrom
  • -Antrieb der Elektrischen Geräte, die
    Gleichspannung benötigen

4
Geschichte
  • Anfang des 20.Jahrhunderts gab es erste
    mechanische Gleichrichter
  • Die erste Halbleitergleich- richter wurden von
    dem deutschen Physiker Karl Ferdinand Braun
    erfunden, in Form von Selen -Plattengleichrichtern

5
Bild 1. Karl Ferdinand Braun, 6. Juni 1850 in
Fulda 20. April 1918 in NYC
6
Geschichte
Bild 2. Kommutator, historischer, mechanischer

Hochspannunggleichrichter mit rotierendem
Rad
7
Geschichte
Bild 3. Quecksilberdampfgleichrichter, wurde bei
größeren Leistungen eingesetzt
8
Geschichte
  • Bild 4. Selengleichrichter

9
PN-Übergang
  • Bild 5. Schematische Darstellung PN- Übergang

10
Einweggleichrichter
Bild 5. Einweggleichrichter
  • Nur die () Halbwelle wird durchgeleitet
  • Die (-) Halbwelle wird gesperrt, PN Übergang
    nicht leitend

11
Zweiweggleichrichter
  • Bild 7. Zweiweggleichrichter

- Beide Halbwellen werden gleichgerichtet
12
Brückengleichrichter
Bild 8. Brückengleichrichter
  • - Durch die Anordnung der Dioden wird der
    Verbraucher immer in einer Richtung von Strom
    durchflossen

13
Brückengleichrichter
Bild 9. Brückengleichrichter
14
Brückengleichrichter
  • Nachteil Spannungsabfall an Dioden
  • Lösung Präzisionsgleichrichter

15
Präzisions-2-Weg-Gleichrichter
  • Bild 10. Präzisions-2-Weg-Gleichrichter
  • Bei () , U(a) U(e)
  • Bei (-) , U(a) -U(e)

16
Glättung und Siebung
Bild 11. Glättung
- Je größer die Kapazität des Kondensators ist,
um so besser ist die Glättung - Die
Restwelligkeit der geglätteten Wechselspannung
wird Brummspannung genannt
17
Glättung und Siebung
10uF
100nF
Bild 12. Glättung
  • Einsatz von einer zweite C (Stützkondensator)
  • C1 10uF , C 100nF

18
Glättung und Siebung
Bild 13. RC-Siebglied
  • Durch Rs und Cs werden die Spannungsschwankungen
    hinter CL noch mehr ausgeglichen.
  • Bei größeren Stromstärken entsteht am Rs ein zu
    großer Spannungsabfall

19
Glättung und Siebung
Bild 14. LC-Siebglied
-Wegen des geringen Spulenwiderstandes Rs ist es
sehr vorteilhaft -wird aber wegen der
Spulengröße und des Gewichtes seltener
eingesetzt
20
Literatur
  • http//de.wikipedia.org/wiki/Gleichrichter
  • www.tfh-berlin.de/krum
  • http//www.elektronik-kompendium.de/sites/slt/0210
    251.htm
  • http//www.elektronikinfo.de/strom/kondensatoranwe
    ndung.htmHochpassfilter

21
Abbildungsverzeichnis
  • Bilder
  • Bild 1 bis 8
  • Aus
  • http//de.wikipedia.org/wiki/Gleichrichter.de
  • Bild 9 bis 10 und 13 bis 14
  • Aus
  • http//www.elektronik-kompendium.de
  • Bild 11 bis 12
  • Aus http//www.elektronikinfo.de/strom/konden
    satoranwendung.htmHochpassfilter

22
Danke für die Aufmerksamkeit
