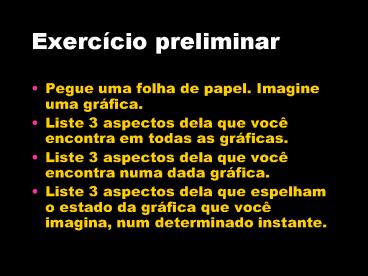

Exercício preliminar

• Pegue uma folha de papel. Imagine uma gráfica.
• Liste 3 aspectos dela que você encontra em todas
  as gráficas.
• Liste 3 aspectos dela que você encontra numa dada
  gráfica.
• Liste 3 aspectos dela que espelham o estado da
  gráfica que você imagina, num determinado
  instante.

2
Modelagem de Dados

• O que consta em qualquer gráfica faz parte do
  ambiente.
• O que consta em uma dada gráfica é um parâmetro.
• O que espelha um determinado instante de uma
  gráfica é uma variável.

3
Sistema de Processamento de Transações

• SPT
• Um sistema que registra tudo que é considerado
  relevante dentro de um dado ambiente.
• Registra as alterações de estado de um sistema.
• Registra as transações que ocorrem.

4
Características do SPT

• Muita entrada de dados
• Muita saída de dados
• Processamento simples (4 operações)
• Primeiros sistemas foram desenvolvidos na
  linguagem COBOL (Common Business Language) na
  década de 50.
• Foram o primeiro tipo de aplicação comercial da
  computação.

5
Uso do SPT

• Usado para tarefas operacionais e gerenciais.

Estratégia
Tática
Gestão
Operação
Pirâmide organizacional
6
Funções de um SPT (4 tipos)

• Coleta de dados
• Manipulação de dados
• Armazenamento de dados
• Produção de documentos

7
Exercício 2

• a) Descrever através de uma narrativa o ambiente
  de um campeonato de futebol, evidenciando todas
  as entidades e relações entre elas. Entidades
  sugeridas jogador, time, jogo, juiz.

8

• b) Desenhar o modelo de dados que represente o
  ambiente descrito no item a.

9
Teste A2

• A) Descrever atraves de uma narrativa o ambiente
  de um curso, sob o enfoque de disciplinas,
  competencias, conteudos, objetivos da disciplina.
• B) Criar o modelo de dados correspondente.

10
Tipos de representação gráfica

• Fluxograma ações e dados em mov.
• Diagrama de fluxo de dados
• Diagrama de estado
• Modelo E-R
• Diagrama hierárquico
• Estrutura hierárquica de dados
• Estrutura hierárquica de processo

11
Sistema de informações gerenciais

• Gera relatórios gerenciais
• Tipos de relatórios gerenciais
• Relatórios programados
• Relatórios de fatores críticos
• Relatórios por solitação específica
• Relatórios de exceção

12
Relatório do dia anterior (programado)

• quantidade de bilhetes inteiros vendidos X quant.
  media para aquele dia da semana, com quebras por
  horario
• quantidade de meias vendidas X ...
• quantidade de bilhetes de cortesia apresentados X
  ...
• quantidade total de bilhetes consumidos X ...

13
Relatório de exceção

• problemas durante a projeção do filme
• tipo de problema que ocorreu
• danos materiais
• ocorrências com espectadores
• alteração brusca na ocupação real X ocupação média

14
Diferenças

• operacional ar
• gerencial dormir
• tático beber água
• estratégico comer

15
Fluxograma dados em movimento
Fazer algo
Dados de entrada
Dados de saída
Temporal
16
Fluxograma sequencia
p1
p2
p3
17
Fluxograma - iteração
S
c
p
i1 a0 Faça enquanto ilt10 aai ii1
N
C é uma condição
18
Exercício 3 desenhar o fluxograma do código
fornecido
Inicio
sequencia
Não
a0 i1
ilt10?
Fim
Sim
Iteração
aai ii1
19
Exercício 4 desenhar o fluxograma para o
algoritmo que resolve uma equação do segundo grau
ax2 bx c 0, com altgt0
20
Inicio
Obter a, b, c
Sim
a0?
Nao
Dbb 4ac
Nao
x1(-b-sqr(D))/(2a)
Dlt0?
Sim
x2(-bsqr(D))/(2a)
Fim
21
Fluxograma - seleção
p1
S
c
N
p2
22
Diagrama de Fluxo de Dados - DFD

• é um fluxograma que mostra os dados em movimento
  e os dados parados, sem temporalidade, isto é,
  tudo acontece ao mesmo tempo.

23
DFD
SISTEMA DE PROCESSAMENTO DE TRANSAÇÕES
Depósitos de dados
dados
dados
procedimentos
Sistema real
entidade externa
dados
Usuário
entidade externa
24
Exercício 5

• Desenhar o Diagrama de Fluxo de Dados
  representativo do seu escritorio, com pelo menos
  três procedimentos e três depósitos de dados

Depósito lógico
Notas dos alunos
id. do aluno, nota
prova
Aluno
Corrigir a prova
prova s/ nome
Depósito físico
Prova corrigida
Provas corrigidas
Fluxo físico
25
SPT

• SISTEMA DE PROCESSAMENTO DE TRANSAÇÕES
• fluxograma logica, algoritmos

confirmações de transação
pedidos de transação
Proced. X
26
SPT
Transações

• Diagrama de Fluxo de Dados

dados sobre uma transação
dados de entrega
Procedimento
Cliente
pedido
mat. prima
dados sobre mat. prima
Fornecedor
27
Transação de compra de bilhete
Mapa de ocup.
disponibilidade
filme, horário, qtd. bilhetes
verificar lotação
cliente
sala, horário,qtd vendida de bilhetes
quant. de vagas
bilhete
emitir bilhete
Id. do bilhete
Cadastro de bilhetes
28
Teste A3

• Fazer o DFD da seguinte transação passar pela
  catraca (borboleta) e compostar o bilhete

29
Transação de passagem pela catraca
Id. do bilhete
dar baixa no bilhete
cliente
ordem
id. do bilhete
liberar catraca
Cadastro de bilhetes
ordem
catraca
30
Exercício

• Fazer o DFD de uma função que você exerça no seu
  trabalho.

31
Exercicio 6

• Imaginem o ambiente de um complexo multiplex de
  cinema (cinemark)
• defina uma transação que ocorre nesse ambiente
• dar um exemplo de procedimento pertencente ao seu
  SPT, correspondente a transação, através do seu
  DFD.

32
Gerenciamento de recursos de Informações

• planejamento de sistemas
• minimização de erros
• estabelecimento e realização de procedimentos de
  backup
• planejamento e cobertura de desastres
• controle de sistemas
• auditoria de sistemas

33
Técnicas para tomar decisões

• ROI (Return on Investiment) retorno sobre o
  investimento efetuado. Em quanto tempo se empata
  o capital investido? Uma tecnologia precisa se
  pagar em no máximo três anos.

34
Técnicas para tomar decisões

• aumento de ganhos como usar a TI para aumentar a
  receita ou diminuir a despesa?

35
Técnicas para tomar decisões

• market share como fazer uso de novas tecnologias
  para abarcar uma fatia maior do mercado?

36
Técnicas para tomar decisões

• conscientização e satisfação do cliente. Quem é o
  cliente externo? Ou, alternativamente, quem é o
  cliente interno a ser atendido?

37

• A minimização de erros e procedimentos de backup
  visam gerar um sistema tolerante a falhas.
  Sabe-se que um dia o sistema irá falhar (não é
  uma possibilidade, trata-se de uma certeza).
  Quais serão as consequências?

38

• O Planejamento e a cobertura de desastres
  envolvem a pré-existência de backups, ou seja,
  recursos alternativos disponibilizados de
  imediato ou praticamente de imediato, para
  substituir outros recursos que tenham falhado.
  Geralmente, a empresa monta um cold site (um
  lugar onde em poucas horas pode ser montado um
  centro de atividades de emergência) ou um hot
  site (um cold site de ativação imediata).

39
Os controles dos sistemas podem ser de três
tipos

• controles de repressão evitam que os problemas
  ocorram, minimizando as ameaças.
• controles de contenção minimizam o impacto de um
  problema enquanto ele estiver ocorrendo.
• controles de cobertura cobrem ou superam um
  problema após a sua ocorrência (o day after).

40
As atividades ligadas à auditoria de sistemas
referem-se às seguintes questões

• Que procedimentos e controles foram
  estabelecidos?
• Esses procedimentos e controles estão sendo
  usados adequadamente?
• Há uma trilha de auditoria (isto é, uma forma de
  a partir de um efeito conseguir chegar à causa
  que o originou?)
• Há um inventário atualizado e completo de todos
  os itens legalizados de software?

41

• Exercício sobre gestão de recursos de
  informática para cada uma das questões a
  seguir, procure enumerar controles viáveis (de
  repressão, de contenção e de cobertura)

42

1. Os seus funcionários estão trocando e-mails
   indiscretos e visitando sites quentes. Como
   responsável pelos recursos de Informática, o que
   você deve fazer?
2. Você acaba de saber que a sala onde estão
   guardados todos os servidores da empresa está
   pegando fogo. O que você fará?
3. O programador que estava desenvolvendo o sistema
   geral da sua empresa ganhou na Megasena e se
   mudou para Ibiza. O que você fará?

43

1. Um funcionário que foi demitido por justa causa
   fez uma denúncia anônima à Associação Brasileira
   das Empresas de Software (ABES), dizendo que a
   sua empresa utiliza software pirata. Há quatro
   investigadores e dois especialistas na sala de
   recepção. O que você faz?
2. A sua rede foi invadida pelo virus Funlove. O que
   você faz?
3. O sindicato dos empregados da sua empresa ameaça
   invadir os escritórios e cortar todos os cabos de
   rede que estiverem visíveis. O que você faz?

44

1. Você preparou uma apresentação em Powerpoint para
   mostrar para o Presidente da empresa na reunião
   geral de Diretoria. Na hora H, você não consegue
   fazer o micro funcionar. O que você faz?
2. Qual é a sua política de backup dos dados da
   empresa?

45
Extreme Programming

• Metodologia de desenvolvimento com algumas
  características bem peculiares
• A programação sempre é feita por pares de
  programadores, que trabalham sempre na frente de
  um só computador
• O sistema é sempre desenvolvido através de uma
  estratégia de prototipação
• O usuário é envolvido desde o início e é quem
  escreve a especificação, usando o formato
  HISTÓRIA DE USO

46
Prototipação

• Consiste em desenvolver gerações sucessivas do
  sistema, com complexidade crescente, numa espiral

2 - Desenvolvedor aceita e assume
3 - Desenvolvedor projeta e constrói
1 - Usuário define
4 - Usuário testa e aceita
47
O QUE É UMA HISTÓRIA DE USO

• É um formulário de uma página onde o usuário pede
  que algo seja feito, descrevendo o que deseja
  através da forma como a funcionalidade será
  testada.

48
Exemplo História de Uso Pintor de formato
(usado no MS Office)

• Descrição se eu desejar copiar a formatação de
  um texto para outro, eu devo selecionar o texto
  de origem, apertar um botão Pintor de formato e
  em seguida arrastar o ponteiro sobre o texto para
  o qual eu desejo que o formato do texto de origem
  seja copiado. Se eu quiser copiar o formato de
  origem para diversos textos distintos, depois de
  selecionar o texto de origem eu devo dar um duplo
  clique no botão Pintor de formato, que então
  permanecerá ligado até que eu dê um clique
  simples nele novamente.

49
Estrutura da História de Uso

• Título
• Descrição
• Prazo para desenvolvimento, em semanas ( uma,
  duas ou no máximo três).

50
E se o prazo for menor do que uma semana?

• A funcionalidade descrita pela história de uso
  está simples demais e deve ser agrupada com uma
  outra funcionalidade até que o prazo de
  desenvolvimento seja igual a uma semana.

51
E se o prazo de desenvolvimento for maior do que
3 semanas?

• A funcionalidade da história de uso está complexa
  demais e deve ser subdividida em funcionalidades
  mais simples até que o prazo para o
  desenvolvimento de cada uma delas seja no máximo
  de 3 semanas.

52
Qualidades desejáveis para uma HU

• Deve ter um título curto
• Deve ter uma descrição sucinta e clara
• Deve ser testável sem deixar dúvidas quanto ao
  atendimento ao pedido do usuário

53
Exemplos de HU (procure avaliar a qualidade de
cada uma delas)

1. O sistema deve ter consistência na entrada dos
   dados do cliente, de forma a impedir a aceitação
   de dados incorretos ou incompletos.

54

1. Ao apertar o botão Salvar, o sistema deve
   executar o salvamento do arquivo.

55

1. Se o usuário apertar o botão Gerar relatório
   sintético, o sistema deve gerar um relatório com
   todos os lançamentos contábeis efetuados para
   aquele centro de custo, agrupados de acordo com o
   plano de contas da empresa.

56

1. O sistema deve criar uma cópia do arquivo que
   está sendo editado, para facilitar o
   processamento interno.

57

1. Eu desejo que o sistema permita a definição da
   quantidade mínima em estoque para cada item do
   estoque, e que não permita que o saldo em estoque
   seja inferior a 90 desta quantidade.

58
Exercício aos pares, para entrega ao final da
aula

• Alternadamente, um aluno é o usuário e o outro é
  o desenvolvedor
• O usuário pensa numa funcionalidade que deve ser
  conhecida pelo desenvolvedor
• A seguir, o usuário escreve uma HU sem declarar o
  nome da funcionalidade e entrega para o
  desenvolvedor
• A partir da descrição fornecida por escrito pelo
  usuário, o desenvolvedor deve ser capaz de
  descobrir o nome da funcionalidade e como ter
  acesso a ela
• Cada usuário que consegue se fazer entender ganha
  um ponto
• Repetir este exercício durante 25 minutos e
  entregar a folha final com todas as HU que
  conseguiram escrever
