Title: Redes wireless Wimax / bluetooth

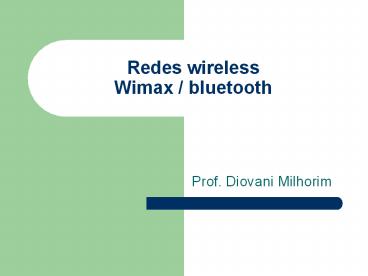

1
Redes wirelessWimax / bluetooth
  • Prof. Diovani Milhorim

2
Redes wireless
  • Padrão 802.16 WiMax

3
Redes wireless
  • Padrão 802.16 WiMax
  • O padrão IEEE 802.16, completo em outubro
    de 2001 e publicado em 8 de abril de 2002,
    especifica uma interface sem fio para redes
    metropolitanas (WMAN).
  • Foi atribuído a este padrão, o nome
    WiMAX (Worldwide Interoperability for
    Microwave Access/Interoperabilidade Mundial para
    Acesso de Micro-ondas).

4
Redes wireless
  • Padrão 802.16 WiMax
  • A tecnologia foi desenvolvida por
    um pool de empresas, lideradas pela Intel e
    pela Nokia, com base na norma 802.16 da
    Institute of Electrical and Electronics
    Engineers (IEEE).
  • Além de operar em uma ampla faixa de freqüência
    de 2 a 66 GHz as principais vantagens
    estão no tripé banda larga, longo alcance e
    dispensa de visada, o que não ocorre com outras
    tecnologias sem-fio.

5
Redes wireless
  • Prós - Padrão 802.16 WiMax
  • Diminui custos de infra-estrutura de banda larga
    para conexão com o usuário final (last mile)
  • Deverá ter uma aceitação grande por usuários,
    seguindo a tecnologia Wi-Fi (IEEE 802.11) e
    diminuindo ainda mais os custos da tecnologia
  • Possibilitará, segundo a especificação, altas
    taxas de transmissão de dados
  • Possibilitará a criação de uma rede de cobertura
    de conexão de Internet similar à de cobertura
    celular, permitindo acesso à Internet mesmo em
    movimento
  • Existe amplo suporte do desenvolvimento e
    aprimoramento desta tecnologia por parte da
    indústria.

6
Redes wireless
  • Contra - Padrão 802.16 WiMax
  • Nos testes atualmente realizados mostrou-se como
    grande frustração quanto à taxa de transmissão
  • Apesar das muitas iniciativas e pesquisas, essa
    tecnologia ainda tem um período de maturação a
    ser atingido
  • Pode, em alguns paises, haver sobreposição de
    utilização de freqüência com algum serviço já
    existente
  • Nas faixas de frequência mais altas existem
    limitações quanto a interferências pela chuva,
    causando diminuição de taxas de transferências e
    dos raios de cobertura.

7
Redes wireless
  • Padrão 802.16 WiMax

8
Redes wireless
  • Padrão 802.16 WiMax

9
Redes wireless
  • Padrão 802.16 WiMax - camada física

Camada física Freqüência Modulação característica
sc 10 a 66 Ghz QPSK, 16-QAM, 64-QAM Half e full duplex. Linha de visada
sca Abaixo de 11 Ghz BPSK, QPSK, 16-QAM, 64 QAM, 128 QAM Sem linha de visada.
OFDM Abaixo de 11 GH BPSK, QPSK, 16-QAM, 64 QAM, 128 QAM Sem linha de visada. Utiliza FTT com 256 portadoras
OFDMA Abaixo de 11 GH BPSK, QPSK, 16-QAM, 64 QAM, 128 QAM Sem linha de visada. Utiliza FTT com 2048 a 4096 portadoras
10
Redes wireless
  • Padrão 802.16 WiMax - Subcamada de segurança.
  • O IEEE 802.16 especifica uma subcamada de
    segurança, localizada abaixo da subcamada
    MAC. Ela fornece privacidade às estações
    cliente, através da encriptação das conexões
    geradas. Além disso, a subcamada protege as
    estações base contra o acesso não autorizado
    a seus serviços, através de um protocolo de
    administração de chaves, de métodos de
    autenticação baseados em certificados
    digitais, e de criptografia.

11
Redes wireless
  • Padrão 802.16 WiMax - Acesso ao meio
  • A subcamada MAC do IEEE 802.16 é orientada a
    conexão, ou seja, todo tipo de transmissão
    acontece através de conexões, sejam eles
    dados, voz ou áudio, compactados ou não,
    modulados no tempo ou na freqüência,
    por exemplo. Devem ser acomodados, portanto,
    tanto tráfego contínuo quanto tráfego em
    rajada. Todo serviço é mapeado para uma
    conexão, que será associada a algum nível de
    qualidade de serviço.

12
Redes wireless
  • Padrão 802.16 WiMax - Subcamada de
    convergência de serviços específicos.
  • São definidas duas subcamadas de convergência
    específica para mapear serviços de e para
    conexões MAC a subcamada de convergência ATM,
    definida para serviços ATM, e a subcamada de
    convergência de pacotes, definida para mapear
    serviços de pacotes como o Ipv4, Ipv6, Ethernet e
    redes virtuais locais (VLANs).

13
Redes wireless
  • Padrão 802.16 WiMax
  • Experiências com wi-max
  • Rede de dados em wi-max instaladas pela
    multinacional INTEL e o governo do estado do Rio
    de Janeiro na cidade de Mangaratiba.
  • Rede de dados em wi-max instaladas pela
    multinacional INTEL na cidade de Ouro preto.
  • Rede de dados em wi-max instaladas pela
    multinacional INTEL na cidade de Belo Horizonte.

14
Redes wireless
  • Padrão bluetooth.

15
Redes wireless
  • Padrão bluetooth.
  • A tecnologia Bluetooth é utilizadas em redes
    pessoais WPANs (Wireless Personal Area Networks).
  • Permite taxas de transmissão de até 1 Mbit/s
  • Atinge uma distância nominal até 10 metros

16
Redes wireless
  • Padrão bluetooth.
  • Começou a ser desenvolvida em 1994,
    pela Ericson, e a partir de 1998 pelo Bluetooth
    Special Interest Group (SIG), consórcio
    inicialmente estabelecido pela Sony,
    Ericsson, IBM, Intel, Toshiba e Nokia, hoje
    este consórcio inclui mais de 2000 empresas.

17
Redes wireless
  • Padrão bluetooth.
  • Dispositivos Bluetooth operam na faixa ISM
    (Industrial, Scientific, Medical) centrada em
    2,45 GHz
  • Os dispositivos são classificados de acordo com a
    potência e alcance, em três níveis
  • classe 1 (100 mW, com alcance de até 100 m)
  • classe 2 (2,5 mW e alcance até 10 m)
  • classe 3, (1 mW e alcance de 1 m, uma variante
    muito rara).
  • Cada dispositivo é dotado de um número único de
    48 bits que serve de identificação.

18
Redes wireless
  • Padrão bluetooth.
  • Dispositivos Bluetooth comunicam-se entre si e
    formam uma rede denominada "piconet", na qual
    podem existir até oito dispositivos interligados,
    sendo um deles o mestre (master) e os outros
    dispositivos escravos (slave).
  • Uma rede formada por diversos "masters" (com um
    número máximo de 10) pode ser obtida para
    maximizar o número de conexões. A banda é
    dividida em 79 portadoras espaçadas de 1
    MegaHertz, portanto cada dispositivo pode
    transmitir em 79 diferentes frequências para
    minimizar as interferências, o dispositivo
    "master", após sincronizado, pode mudar as
    frequências de transmissão do seus "slaves" por
    até 1600 vezes por segundo.
  • Em relação à sua velocidade pode chegar a 721
    Kbps e possui três canais de voz.

19
Redes wireless
  • Redes mesh

20
Redes wireless
  • Redes mesh
  • Redes mesh são redes em malha
    auto-configuráveis que interconectam nós fixos
    em modo ad-hoc, ou seja, sem infra-estrutura,
    sem um ponto de acesso comum para os terminais. .
  • Em uma rede mesh, os nós fixos constroem uma
    malha de transmissão sem fio em faixa larga
    em locais onde não existe infra-estrutura
    física ou onde o custo de comunicação por outras
    redes é elevado.

21
Redes wireless
  • Redes mesh
  • características
  • Banda Larga
  • Suporte IP fim a fim
  • Suporte à transmissão de voz, dados e vídeo
  • Suporte para posicionamento geográfico, sem a
    utilização de GPS

22
Redes wireless
  • Redes mesh

23
Redes wireless
  • Redes mesh
  • Dentre os equipamentos que podem ter a função de
    roteador ou repetidor, podemos citar os
    microcomputadores, desktops ou notebooks,
    aparelhos celulares e PDA's. A tecnologia Mesh é
    também chamada de "multi-hop", isto é, a
    tecnologia dos múltiplos saltos.

24
Redes wireless
  • Redes mesh
  • características
  • Banda Larga
  • Suporte IP fim a fim
  • Suporte à transmissão de voz, dados e vídeo
  • Suporte para posicionamento geográfico, sem a
    utilização de GPS

25
Redes wireless
  • Dúvidas?
