Title: Arquitetura de Sistemas Operacionais

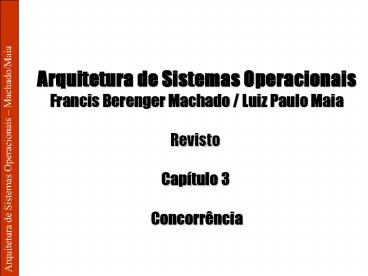

1

Arquitetura de Sistemas Operacionais Francis
Berenger Machado / Luiz Paulo Maia Revisto
Capítulo 3 Concorrência
Arquitetura de Sistemas Operacionais
Machado/Maia
2
3 Concorrência
  • Sist. Monoprogramável x Multiprogramável
  • Sistemas Monoprogramáveis
  • Apenas um programa sendo executado a cada vez
  • Execução de um novo programa deve esperar o
    encerramento do programa sendo executado
  • Sistemas Multiprogramáveis
  • Permite a concorrência dos programas
  • Execução de novos programas inicia-se durante a
    execução de outros programas

Arquitetura de Sistemas Operacionais
Machado/Maia
3/1
3
3 Concorrência
  • Sist. Monoprogramável x Multiprogramável
  • Vantagens dos Sistemas Multiprogramáveis
  • Tempo total de execução de vários programas
    torna-se menor
  • Uso mais racional dos recursos
  • Melhor aproveitamento do espaço de memória
  • Aproveitamento do processador durante operações
    de E/S
  • Cada programa (processo) ocupa uma fatia de
    tempo do processador

Arquitetura de Sistemas Operacionais
Machado/Maia
3/2
4
3 Concorrência
  • Sist. Monoprogramável x Multiprogramável

Arquitetura de Sistemas Operacionais
Machado/Maia
3/3
5
3 Concorrência
  • Sist. Monoprogramável x Multiprogramável
  • Exemplo hipotético com 3 programas
  • Prog 1
  • 10 de CPU, 30 de memória e 5 min
  • Prog 2
  • 50 de CPU, 30 de memória e 15 min
  • Prog 3
  • 30 de CPU, 20 de memória e 10 min
  • Execução concorrente dos 3 programas
  • lt 90 de CPU, lt 80 de memória e lt 15 min

Arquitetura de Sistemas Operacionais
Machado/Maia
3/4
6
3 Concorrência
  • Sist. Monoprogramável x Multiprogramável
  • Troca de contexto
  • Mudança de um processo para outro faz com que
    todo o conteúdo dos registradores seja trocado
    (estado do sistema)
  • Quando um processo retorna à sua execução, todo
    o contexto imediatamente anterior à sua saída
    deve ser recuperado

Arquitetura de Sistemas Operacionais
Machado/Maia
3/5
7
3 Concorrência
  • Interrupção e Exceção
  • Durante a execução de um programa, alguns
    eventos inesperados podem ocorrer, ocasionando um
    desvio forçado no fluxo de execução
  • Sinalização de operação de E/S de dispositivo
    externo (interrupção)
  • Problemas decorrentes da execução de instruções
    do programa (exceção)
  • Ao final de cada instrução, a UC verifica a
    ocorrência de interrupção ou exceção
  • Processador interrompe o programa em execução
    para tratar o evento

Arquitetura de Sistemas Operacionais
Machado/Maia
3/6
8
3 Concorrência
  • Interrupção e Exceção

Arquitetura de Sistemas Operacionais
Machado/Maia
3/7
9
3 Concorrência
  • Interrupção e Exceção
  • Mecanismo de interrupção
  • Sinal de interrupção gerado p/ o processador
  • Processador termina a instrução corrente e
    identifica qual interrupção foi gerada
  • Registradores PC e de status são salvos, PC
    recebe endereço inicial da rotina de tratamento
  • Rotina de tratamento salva demais conteúdos de
    registradores na pilha de controle e é executada
  • Após o término, todos os registradores são
    restaurados e programa interrompido retorna

Arquitetura de Sistemas Operacionais
Machado/Maia
3/8
10
3 Concorrência
  • Interrupção e Exceção
  • Para cada tipo de interrupção existe uma rotina
    de tratamento associada para a qual o fluxo de
    execução é desviado
  • Dois métodos para tratamento de interrupções
  • Vetor de interrupção
  • Contém o endereço inicial de todas as rotinas de
    tratamento p/ cada tipo de evento
  • A partir de um registrador de status
  • Uma única rotina que verifica o tipo de evento e
    faz o tratamento adequado

Arquitetura de Sistemas Operacionais
Machado/Maia
3/9
11
3 Concorrência
  • Interrupção e Exceção
  • Interrupções são decorrentes de eventos
    assíncronos, sem relação com o programa corrente
  • Podem ocorrer múltiplas vezes num mesmo
    intervalo de tempo (simultaneamente)
  • Rotina de tratamento pode desabilitar tratamento
    das demais interrupções
  • Interrupções mascaráveis
  • Demais interrupções podem ser enfileiradas
    segundo respectivas prioridades

Arquitetura de Sistemas Operacionais
Machado/Maia
3/10
12
3 Concorrência
  • Interrupção e Exceção
  • Exceções são eventos síncronos, resultado direto
    da execução do programa corrente
  • Divisão por zero
  • Overflow em operação aritmética
  • São previsíveis e só podem ocorrer um de cada
    vez
  • Tratamento equivalente ao da interrupção
  • Rotina de tratamento para uma determinada
    exceção pode ser escrita pelo próprio programador

Arquitetura de Sistemas Operacionais
Machado/Maia
3/11
13
3 Concorrência
  • Operações de Entrada/Saída
  • Antes, instruções de E/S específicas para cada
    periférico eram executadas pela CPU
  • Surgimento do controlador de dispositivo
    desonerou o processador e permitiu maior
    agilidade
  • Processador não mais se comunica diretamente com
    o dispositivo, somente via controlador
  • Instruções de E/S mais simplificadas
  • Inicialmente operava em modo busy-wait,
    posteriormente fazendo polling nos dispositivos,
    finalmente se valendo de interrupção para avisar
    término da operação de E/S

Arquitetura de Sistemas Operacionais
Machado/Maia
3/12
14
3 Concorrência
  • Operações de Entrada/Saída

Arquitetura de Sistemas Operacionais
Machado/Maia
3/13
15
3 Concorrência
  • Operações de Entrada/Saída
  • Transferência de grande volume de dados entre
    controladora e MP onera por demais o processador
  • Solução usando DMA Direct Memory Access
  • Permite que dados sejam transferidos entre
    controladoras e MP sem intervenção do
    processador, exceto no início e no final
  • Área de memória usada pelo controlador de DMA é
    chamada buffer de entrada/saída
  • Controle de barramento assumido temporariamente
    pelo DMA, processador limitado a acessar caches

Arquitetura de Sistemas Operacionais
Machado/Maia
3/14
16
3 Concorrência
  • Canal de E/S
  • Introduzido pela IBM no sistema 7094
  • Canal de E/S é um processador com capacidade de
    executar programas de E/S e controle total dos
    dispositivos
  • Instruções de E/S armazenadas na MP ou no canal
    de E/S, porém executadas pelo canal de E/S
  • Processador instrui o canal de E/S a executar um
    programa de canal, responsável por especificar
    dispositivos, buffers e ações
  • Ao final da transferência, gera interrupção
  • Pode controlar múltiplos dispositivos de E/S

Arquitetura de Sistemas Operacionais
Machado/Maia
3/15
17
3 Concorrência
  • Canal de E/S

Arquitetura de Sistemas Operacionais
Machado/Maia
3/16
18
3 Concorrência
  • Buffering
  • Consiste em utilizar uma área na memória
    principal para transferência de dados entre
    dispositivos de E/S e a MP
  • Numa operação de leitura do dispositivo
  • Dado é transferido para buffer sem onerar o
    processador, dispositivo fica liberado após
    conclusão
  • Numa operação de gravação p/o dispositivo
  • Dado é escrito rapidamente no buffer, liberando
    o processador para outras atividades enquanto
    este é gravado no dispositivo.

Arquitetura de Sistemas Operacionais
Machado/Maia
3/17
19
3 Concorrência
  • Buffering

Arquitetura de Sistemas Operacionais
Machado/Maia
3/18
20
3 Concorrência
  • Buffering
  • Unidade de transferência é o registro, cujo
    tamanho depende do tipo de dispositivo
  • Vários registros podem ser armazenados num
    buffer
  • Buffer conterá dados lidos mas ainda não
    processados, ou dados processados mas ainda não
    gravados
  • Buffering minimiza problemas decorrentes da
    disparidade de velocidades, compatibilizando
    tempos de acesso de maneira que processador e
    dispositivo de E/S não fiquem ociosos

Arquitetura de Sistemas Operacionais
Machado/Maia
3/19
21
3 Concorrência
  • Spooling
  • Simultaneous Peripheral Operation On-line,
    introduzido no fim dos anos 1950
  • Técnica usa uma área do disco (arquivo) para
    buffering de impressão
  • Tudo que é submetido para impressão vai para o
    arquivo de spool, liberando o programa de origem
  • SO é quem gerencia os jobs de impressão

Arquitetura de Sistemas Operacionais
Machado/Maia
3/20
22
3 Concorrência
  • Reentrância

Arquitetura de Sistemas Operacionais
Machado/Maia
3/21
23
3 Concorrência
  • Proteção do Sistema
  • SO deve garantir a confiabilidade e a
    integridade dos programas e dados dos usuários,
    além do próprio SO
  • Cada programa possui uma área reservada para
    código e outra para dados que devem ser
    preservadas durante sua execução
  • Idem para o SO em si
  • Arquivos também devem ter sua integridade
    garantida quando acessados por múltiplos
    programas e/ ou múltiplos usuários
  • Recursos não devem ser monopolizados

Arquitetura de Sistemas Operacionais
Machado/Maia
3/22
