Title: Vendre l


1

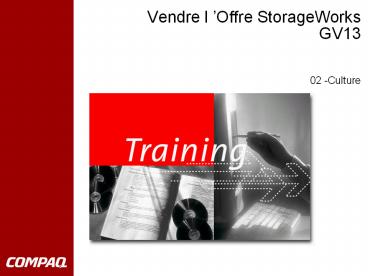

Vendre l Offre StorageWorksGV13
  • 02 -Culture

2
Culture générale
  • Deux types de stockage
  • Primaire
  • Secondaire
  • Les technologies dinterconnexion du stockage
  • IDE
  • SCSI
  • Fibre Channel
  • SSA
  • ESCON
  • Le RAID
  • Performance, disponibilité

3 39
3
Culture générale
  • Attachement stockage/serveur
  • DAS
  • NAS
  • SAN
  • Haute disponibilité
  • Virtualisation
  • Baie Monolithique vs SAN
  • Stratégie backup
  • Tape Technologies des bandes
  • AIT
  • DLT
  • SDLT

3 39
4
Stockage Primaire et Secondaire
  • Deux types de stockage
  • Primaire
  • Secondaire

MSL5026SL
SSL2020 AIT Library
Smart Array 5300 Controller
5
Les différentes interfaces du stockage (1/2)
  • IDE
  • Interface d'origine PC, 2 disques par bus maxi.
  • SCSI
  • De 1985, a débuté à 5 Mo/s ? 160 Mo/s en 2001
  • Interface disque la plus répandue en nombre de
    disques vendus
  • Fibre-Channel
  • Sur le marché depuis 1997, 1 Go/s, 2 Go/s en 2002
  • Dédié liaison entre sous systèmes et serveurs à
    travers le SAN
  • Offre d'infrastructure hub, switchs, directors
    riche et variée.
  • C'est le standard actuel du SAN
  • Utilisée également pour les disques, améliore la
    disponibilité par le double attachement fibre des
    disques

6
Les différentes interfaces du stockage (2/2)
  • iSCSI
  • Norme à l'état de draft, poussée par CISCO et
    IBM.
  • Objectif futur utilisation des réseaux IP pour
    le stockage.
  • SSA
  • Serial Storage Architecture solution
    propriétaire IBM 80 Mo/sec max
  • ESCON
  • Enterprise System CONnection solution
    permettant l interconnexion de systèmes IBM
    S/390 et du stockage.
  • COMPAQ
  • Compaq est protocole agnostique
  • Pour l'instant le standard SAN c'est
    Fibre-Channel
  • En savoir plus
  • http//www.fibrechannel.com/
  • http//www.snia.org

7
RAID Redundant Array of Independent Disks
  • Compaq supporte les niveaux de RAID suivants
  • RAID 0 Répartition des données sur plusieurs
    axes (sans tolérance de panne) Striping
  • RAID 1 Mirroir
  • RAID 0 1 Striping mirroir
  • RAID 5 Striping avec parité répartie
  • RAID 6 (Advanced Data Guarding) Striping avec
    double parité répartie
  • No RAID appellé JBOD (just a bunch of disks)

8
La pyramide RAID
  • Les différents niveaux de RAID permettent de
    répondre aux besoins de coûts, performances,
    disponibilités.

9
Définitions DAS - SAN
  • DAS Direct Attached Storage
  • Connexion 1 pour 1 entre Serveur et stockage.
  • DAS, SAS, DC
  • SAN Storage Arera Network
  • Réseau dédié au stockage.
  • Relie N serveurs à M baies de stockage.
  • Chaque serveur peut utiliser des GO de chaque
    baie.
  • Mutualisation des librairies

Direct Attached
10
Fibre Channel connexion
Fibre Channel Arbitrated Loop FC-AL Fibre Channel
Switch Fabric
11
Fibre Channel connexion
Connexion Terminologie
Hub - Switch
12
Définitions NAS
  • NAS Network Attached Storage
  • Utilise le LAN pour relier le stockage au
    serveur.
  • Accédé comme un système de fichier déporté
  • Le stockage du NAS
  • Peut être du DAS, exemple TaskSmart N2400
  • Ou du SAN, exemple NAS Executor E7000

13
Monolithique versus SAN
  • Baie Monolithique
  • Grosse baie tout en un.
  • Multiples attachements directs SCSI ou ESCON
  • Adaptation SAN par attachement direct FC
  • Baie SAN
  • Modularité en volume, en coût et en performance
  • Attachements FC doublés

14
Le synoptique d'une baie monolithique
SCSI - ESCON
..
SAN
Fibre Channel
SAN
Cache
Fibre Channel
15
Le synoptique d'un SAN
  • Une couche de moins.
  • Approvisionne les GO progressivement.

Paire de HSV
..
cache
..
SAN
Fibre Channel
SAN
Paire de HSG
Fibre Channel
..
cache
16
Modulaire ou Monolithique?
Coût
6 Millions
4 Millions
2 Millions
Performance Capacité dans le temps
17
Virtualisation
  • Définition
  • Niveau d'abstraction qui permet une vision
    logique du stockage au niveau des serveurs,
    indépendante des dispositifs physiques.
  • Les avantages clients
  • La possibilité de voir un stockage unique, donc
    de toujours disposer du meilleur stockage au
    meilleur coût sans être prisonnier de l'existant.
  • Simplification de la gestion du stockage.

18
Virtualisation comment ?
  • Virtualisation d'une grappe de disques
  • Un RAID regroupe N disques, on ne sait pas sur
    quel disques est la donnée, c'est de la ressource
    du contrôleur.
  • Virtualisation au niveau serveur
  • Par logiciel dans le serveur (cf SANworks Virtual
    Replicator)
  • Virtualisation dans le sous système disque
  • Regroupe tous les disques (cf Enterprise)
  • Virtualisation du SAN
  • Regroupe l'ensemble des baies de stockage (cf
    VersaStor)

19
Les BCV Business Continuance Volume
  • Un BCV (Business Continuance Volume) est un
    volume disque, photographie à un instant T d'un
    autre volume, créé pour un autre usage que
    l'original
  • Après sa création, le contenu du BCV n'évolue
    plus (sauf écriture) alors que l'original continu
    à évoluer en fonction de l'application
  • Ce volume peut être utilisé à d'autres usages,
    par exemple en faire une sauvegarde
  • Compaq associe aux logiciels de création de BCV
    des modules permettant par exemple la sauvegarde
    de l'IS Exchange ou d'une DB Oracle

20
A quoi sert un BCV ?
  • A différer la sauvegarde.
  • meilleur utilisation de la librairie de
    sauvegarde.
  • A faire une sauvegarde type base fermée.
  • restauration plus simple et plus efficace.
  • A disposer de la dernière occurrence sur disque.
  • restauration plus rapide dans 80 des cas.
  • A disposer d'une copie pour faire des tests, par
    exemple pour la version N1 d'une application.
  • gain de temps, plus d'itérations de test
    qualité.
  • A exécuter un traitement type Data Warehouse sur
    une base figée.
  • les calculs sont disponibles plus vite.
  • A fournir une copie pour paralléliser les
    traitements
  • efficacité des traitements batchs doublée

21
Sauvegardes
RESTAURATION donc SAUVEGARDE ...
  • Stockage fiable, redondance RAID plus de risque
    de perdre des données sur panne matérielle
  • Stockage haute disponibilité plus de risque de
    ne plus pouvoir accéder aux données
  • Et pourtant le maillon faible ne s'est pas
    amélioré
  • Celui qui efface des fichiers par erreur ou par
    malveillance
  • Celui qui laisse des bugs dans ses programmes
  • Celui qui écrit des virus informatique
  • Il faut donc toujours faire des sauvegardes
  • Pour disposer de plusieurs occurrences pour
    remonter dans le temps
  • Pour externaliser si pas de site de secours
  • Les BCV ne sont que la plus récente occurrence de
    la sauvegarde

22
Les différents types de restauration
  • DISASTER pour récupération disque de boot,
    éventuellement couplé à une sauvegarde IMAGE.
  • TOTALE Conservation d'un état à date fixe
  • DIFFERENTIELLE Restauration de la dernière
    TOTALE la dernière DIFFERENTIELLE
  • INCREMENTALE Restauration de la dernière TOTALE
    N dernières INCREMENTALES

23
Les différentes technologies de lecteurs de bandes
  • Une gamme complète en fonction des différents
    besoins
  • SLR 4/8 Go technologie QIC
  • DAT 4/8 Go, 12/24 Go, 20/40 Go technologie DAT
    (DDS2, DDS3, DDS4)
  • AIT 35/70 Go, 50/100 Go technologie 8 mm
  • DLT 20/40 Go, 35/70 Go, 40/80 Go
  • SDLT 110/220 Go

24
Questions / Réponses
