III) De lalternatif au continu. Quel est le
rôle d'un adaptateur ? Étude d'un redresseur.

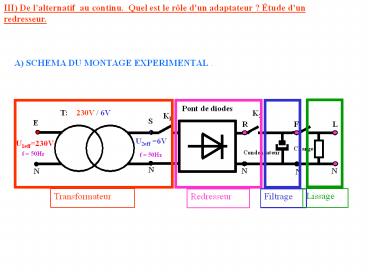

A) SCHEMA DU MONTAGE EXPERIMENTAL .
2
B) CALCUL DES CARACTERISTIQUES DE LA TENSION
A LA SORTIE DU TRANSFORMATEUR.
1) Valeur maximale de la tension de sortie
U2M U2eff x 1,414
U2M
6
U2M x 1,414
U2M 8,5V
2) Choix de la sensibilité verticale SV et
déviation verticale y ( div ) de U2M .
SV
y
SH
X
U2M
Sv V/div
2,8
Sv
On choisit y 3 div
y
3) Relation entre la fréquence f et
période T f 1/T gt f 50Hz gt T
.........ms
20
y3div
4) Sensibilité horizontale SH et X déviation
horizontale de la période
T SH x X .
On veut que la période T
sétale sur 4div.
T
X 4div
SH
SH 5ms/div
X
3
C) OSCILLOGRAMMES DES DIFFERENTES TENSIONS .
1) Sortie du Transformateur
Tension à visualiser
USN
K 1
K 0
Aucun
Tous
YA
S
Point relié à
Voie A
N
masse
Point relié à
Sélecteur de couplage
0 DC AC
SH 5ms/div
4
2) Sortie du Redresseur
Tension à visualiser
URN
K 1
K 0
K1
K2 , K3
YA
R
Point relié à
Voie A
N
masse
Point relié à
Sélecteur de couplage
0 DC AC
SH 5ms/div
5
3) Filtrage
Tension à visualiser
UFN
K 1
K 0
K1,K2
K3
YA
F
Point relié à
Voie A
N
masse
Point relié à
Sélecteur de couplage
0 DC AC
SH 5ms/div
6
4) Lissage
Tension à visualiser
ULN
K 1
K 0
K1,K2,K3
Aucun
YA
L
Point relié à
Voie A
N
masse
Point relié à
Sélecteur de couplage
0 DC AC
SH 5ms/div
7
D) Conclusion
Un adaptateur permet de transformer une tension
alternative en une tension continue.
il n'est pas réversible.
Le transformateur fonctionne en alternatif il
est réversible , il ne change pas la valeur de la
fréquence.
Le pont redresseur ou pont de diode ( pont de
Graëtz ) redresse les alternances négatives
elles deviennent positives.
le condensateur, filtre la tension , il se charge
et décharge la tension est filtrée, elle est
presque continue.
Quand on ajoute une charge ( résistance ou une
lampe) la tension devient lissée et continue
c'est le principe d'un adaptateur alternatif.
Remarque on peut passer du continu à
lalternatif grâce à un dispositif appelé
ONDULEUR.
