Title: Rev: 2010-03-01

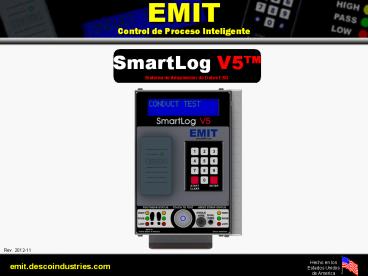

1
EMIT Control de Proceso Inteligente
SmartLog V5 Sistema de Adquisicion de Datos ESD
Rev. 2012-11
Rev 2010-03-01
2
Caracteristicas y Beneficios
La patente de EMIT SmartLog V5 esta diseñado para
una prueba rapida,frecuente y exacta de los
aticulos de aterrizamiento personal, su diseño
unico que contiene el probador de esd, el reloj
de la computadora,un teclado numerico, lector de
codigo de barras,modulo de Ethernet,lector de
gafetes de proximidad (optional) todo esto esta
dentro de la caja de acero inoxidable. Una vez
que toque el boton de prueba, El SmartLog V5
empezara a hacer las pruebas de Resistencia los
limites de desgaste de la pulsera o ambos
desgastes tanto de las taloneras y pulseras en
dos segundos, la bata tambien podra probarse en
el caso de que las usen como parte de control de
aterrizamiento del personal. Las pruebas
resultantes se almacenaran electronicamente en el
SmartLog V5 y son facil de descagar a tu PC, En
los registros de entrada y de evaluacion. En el
cumplimiento de verificacion de los archivos
deberan establecerse y mantenrse para proveer
evidencia conforme a los requerimientos tecnicos
( ANSI/ESD S.20.20 2007l section 7.3
US Patent 6,078,875
El SmartLog V5 automatiza las entradas en el
proceso de verificacion ESD asegurandose que
todos los datos fueron obtenidos validados y/o
unilateralmente. Las numerosas horas hombre que
fueron obtenidas, revisadas y reportadas es ahora
cosa del pasado.
  • Elimina los registros hechos manualmente
  • Reportes automaticos de ESD
  • Base de datos de prueba a gran
  • Mejor capacidad en el reloj
  • Control de acceso al area ESD
  • 5 años de garantia
  • Soporte tecnico profesional
  • Simultaneamente prueba la falla en la
  • pulseras y taloneras independientemente
  • Los ciclos de prueba mejorados en reducir la
    largas
  • lineas para checarse de los empleados.
  • CCD Ofrece lector de lazer de barras al instante
  • identifica los gafetes de barras
  • Disponibilidad del software en el servidor

Rev 2012-10
3
Otras Caracteristicas
CAJA DE ACERO INOXIDABLE La Nueva caja de acero
inoxidable provee de mayor durabilidad y una
vista industrial
SOPORTE PARA MONTAR CUALQUIER SUPERFICIE El Nuevo
soporte de acero inoxidable del equipo EMIT hara
facil quitar el SmartLog del sitio instalalado
sin tener que quitar muchos tornillos. Es facil
Se remueve un tornillo de la base se desconecta
el Smart Log del soporte.
LECTOR DE PROXIMIDAD Es una opcion nueva Clase
HID lector de proximidad reconocimiento
instantaneo de Los gafetes de proximidad de los
empleados
MODULO DE ENTHERNET INCLUIDO Este Nuevo modulo de
Ethernet DIGI, ofrece el eliminar el riesgo a ser
descompuesto. El uso del modulo Ethernet se
comunica con el SmartLog a traves del sistema de
red LAN
CONTROL DEL VOLUMEN El Nuevo control de volumen
permitira a usted un ajuste en la bocina audible
se escuchara cuando la prueba se desarrolle
DETECCION DEL PLATO PARA TALONERAS El Nuevo plato
de taloneras lo detectara y tendra una alerta de
que el plato fue desconectado o alarma dañado Los
focos de la talonera estaran parpadeando e impide
el comienzo de las pruebas.
LECTOR LAZER DE BARRAS El lector de barras usa
led en cambio de lazer es mejor por Seguridad y
mejora la vida del Equipo. Use la guia de gafete
de la parte de abajo donde esta Lugar del lector
de codigo de Barras. El Lector leera mas de 10
codigos incluyendo el codigo 39 Y el codigo 128.
CUBIERTA DE CONECCIONES Las conecciones que estan
en la cubierta previene que no puedan usarlas,
para prevenir daños en el las conecciones de los
cables del equipo. Con una simple abertura en la
parte de abajo provee un metodo organizado para
guiar los cables.
4
Dimensiones y los Components
Huellas de los pies pequeñas
4.9
1.4
Pantalla de alto contraste LCD
restablecer la energia
Ajuste de datos al reloj
Coneccion a tierra
Lector de Proximidad HID (opcional)
coneccion del relay
Terminal de la cadena
Tablero con numeros
Puerto de energia de 12 Volts VDC
8.3
Ajuste del volumen de la bocina
Coneccion del plato para los pies
Boton de maestro/esclavo
Boton de prueba en estado solido
Puerto externo del lector
Conector para Ethernet (coneccion en red)
Conector de comunicacion RS-232
Coneccion para pulsera dos cables
botones DIP (valores adjustables de Resistencia)
Coneccion para pulsera de un cables
Guia de los gafetes de codigo de barras
Lector de codigo de barras
3.5
5
Opciones de Montaje
TORNIQUETE El usar este Nuevo sistema de
torniquete EMIT 50770 con el SmartLog V5, provee
de un control de acceso con el programa de
pruebas a las areas ESD. Los usuarios deberan
pasar las purebas ESD predefinidas para asi
liberar y accionar el Torniquete. Este esta
construido enteramente de acero inoxidable, hecho
en los Estados Unidos de America para un
desarrollo y mejorar la tecnologia..
BASE INDIVIDUAL Usar la base EMIT 50415 como un
metodo alternativo del montaje del Smart Log en
el piso. Estas son las caracteristicas para uso
rudo, esta construido con acero inoxidable y
cubierto con una capa aislada para evitar la
corrocion y contaminacion.
MONTAJE EN LA PARED El Nuevo soporte del montaje
permite que la unidad sea removida sin el uso de
cualquier herramienta. Instalacion del soporte
debera ser en una parte plana y segura. El
SmartLog V5 trae incluido un tornillo mariposa
6
Listo para uso en Torniquete
  • Activacion simple
  • Termino del Tiempo de prueba y se bloquea de
    Nuevo el torniquete
  • Rotacion reversible del brazo
  • Diseño de acero inoxidable
  • Base del montaje adjustable del Smart Log V5
  • El soporte del montaje se podra vender por
    separado (contactar a la compañia)
  • El diseño del agujero para el soporte sera
    proveido por la compañia EMIT

7
TEAM5 Software
Manejo de cientos de usuarios y departamentos El
TEAM5 tiene multiples opciones para agregar y
modificar los registros de los usuarios. Cada
registro del TEAM5 se actualiza cada uno de ellos
y se podran enviar y visualizar usando las
caracteristicas del reporte, historia de cada
uno de ellos. Las caracteristicas del control
global en tu planta, te permitira selectionar a
un empleado o un grupo de ellos solamente con
entrar al listado y hacer el cambio pertinente en
los multiples campos incluyendo Prueba Requerida,
Departamento, Turno ect Se agregaran
manualmente o se importaran los datos del
personal en una hoja, el listado usando la
funcion el el software de add/import, en el grupo
de instrucciones en la pantalla puede encontrar
esta funcion se puede hacer muy facil este
formato como se ve en el listado y ahora
cualquier dato duplicado seran importado.
Capacidades de Reporte Multiple El TEAM5 ofrece
muchas opciones que actualmente despliega la
information pasada de pruebas ESD en tu PC de
escritorio Programacion de reportes via correo
electronico 9 reportes por correo podran
programarse a cualquier tiempo y dia de la
semana. Se diseñaran reportes individualmente por
usuario, departamento, gerente y/o listado de
correos electronicos. Reportes Monitoreados
via web El TEAM5 usa un grupo de paginas web
estaticas en la pantalla, esto es muy cercano a
los datos de purebas esd en tiempo real. El dato
es instantaneo y se renueva cuando con cada 6
filtros predefinidos son seleccionados.
Notificacion por correo electronico El TEAM5
tiene carateristicas de alertas automatizadas
envia, via correo a un grupo determinado
notificandoles a ellos cuando un evento
especifico a ocurrido en el Software. Saber
instantaneamente cuando la comunicacion se perdio
con cualquiera de los Smart Logs activos que
esten lo identificaran y asi aparecera en la
pantalla Smart Communication Alert La
calibracion de los equipos antes se pasaba antes,
ahora se tiene esta alerta para que anticipe y no
se pase Calibration Alert. Identifica a cada
usuario por falla, por prueba ESD mas
frecuentemente que otros para la activacion se
usara Max Consecutive Failed Test Alert.
Click Here Para Aprender mas del TEAM5 y el
Software TEAM5 Enterprise
8
SmartLog V5
Necesita mas informacion?
Para una demostracion del equipo SmartLog V5 o
mas informacion por favor contactese con la
compañia EMIT O a traves del Representante de
Ventas Local en su area
3651 Walnut Ave Chino, CA 91710 Phone
(909)664-9980 Fax (909) 627-7449 Website
emit.descoindustries.com
