Grupo de Ing. Electr

1

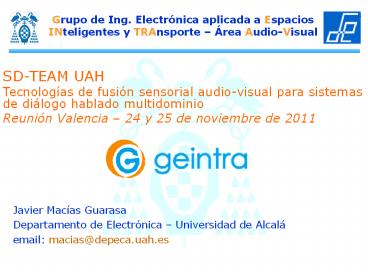

Grupo de Ing. Electrónica aplicada a Espacios
INteligentes y TRAnsporte Área Audio-Visual
SD-TEAM UAH Tecnologías de fusión sensorial
audio-visual para sistemas de diálogo hablado
multidominio Reunión Valencia 24 y 25 de
noviembre de 2011
Javier Macías Guarasa Departamento de Electrónica
Universidad de Alcalá email macias_at_depeca.uah.e
s
2
Índice

• Introducción
• Revisión de tareas UAH en curso
• Descripción técnica
• Localización de locutores activos usando técnicas
  de compressive sensing
• Mejoras en seguimiento de posición de
  articulaciones basada en vídeo
• Estimación de pose y movimiento de manos en
  tareas de inferencia psicológica

3
IntroducciónPresupuesto, personal, objetivo

• Presupuesto
• Personal
• Sistemas robustos de detección, localización,
  seguimiento y estimación de pose multimodal de
  múltiples locutores en espacios inteligentes
  fusión sensorial

4
Tareas en cursoM24-M36 Repaso general
5
Tareas en cursoMódulo 1

• M1. Tecnologías para la detección de entorno, la
  autoevaluación y el aprendizaje autónomo
• T1.1. Tecnologías para el tratamiento de entradas
  multimodales (M1-M27)
• Localización audio, vídeo, audiovídeo
• Nuevo Estimación de pose movimiento manos
• T1.3. Tecnologías para la autoevaluación e
  integración en el proceso de aprendizaje
  (M4-M33)
• Medidas fiabilidad estimación localización

6
Tareas en cursoMódulos 2 y 3

• M2. Tecnologías para la interacción y
  cooperación
• T2.1 Tecnologías para la obtención automática de
  información de la tarea y del usuario (M1-M30)
• Identificación del estado emocional de los
  locutores Análisis de viabilidad del uso de
  información visual para identificación del
  usuario y su estado emocional (capturas vídeo
  buena resolución).
• Nuevo Estimación de movimiento de manos para
  inferencia psicológica
• Pendiente evaluación con capturas de SEV No se
  abordará
• M3. Arquitectura
• T3.2 Integración de la multimodalidad (M9-M30)
• Pendiente consorcio (definición metodología
  integración y sincronización)

7
Tareas en cursoMódulo 4

• M4. Aplicaciones y demostradores
• T4.1 Desarrollo SW de la arquitectura e
  integración de componentes (M1-M33)
• Pendiente implementación módulos suministro
  secuencias vídeo e identificación de gestos
• T4.2 Sistemas de diálogo dinámicos para el acceso
  a servicios desde el hogar (M13-M36)
• Planificación y equipamiento de la instalación de
  captura y procesamiento de audio y vídeo
  multicanal para su integración en el espacio
  inteligente de demostración del grupo de la UAH
• Generación de demostradores de seguimiento audio
  (disponible para evaluación proyecto), vídeo
  (disponible para evaluación proyecto) y fusión
  (disponibles dos prototipos para evaluación
  proyecto)
• Pendiente Integración con demostrador control
  equipos multimedia

8
Descripción técnicaLocalización basada en
compressive sensing

• Planteamiento
• Problema de estimación de posición de un número
  reducido de locutores en un espacio puede
  caracterizarse como un problema resoluble con
  técnicas de compressive sensing
• Evaluaremos su rendimiento en competencia con la
  mejor técnica disponible SRP-PHAT
• Objetivo
• Usar técnicas alternativas de estimación de
  posición basadas en compressive sensing

José Velasco, Daniel Pizarro, Javier Macías
9
Descripción técnicaLocalización basada en
compressive sensing

• SRP-PHAT
• Basado en la estimación de la potencia acústica
  analizada en un conjunto discreto de puntos del
  espacio
• Posición del hablante Posición de máximo SRP

10
Descripción técnicaLocalización basada en
compressive sensing

• SRP-PHAT
• Estimación genera soluciones que se organizan en
  hipérbolas generadas por cada par de micros para
  cada fuente activa
• Ventajas
• Procesado Sencillo
• Preciso
• Desventajas
• Difícil distinguir múltiple hablantes
• Análisis local
• No aprovecha la redundancia espacial que
  caracteriza al problema

11
Descripción técnicaLocalización basada en
compressive sensing

• Nuevo método
• Espacio generativo de SRP

12
Descripción técnicaLocalización basada en
compressive sensing

• Nuevo método
• Espacio generativo de SRP

13
Descripción técnicaLocalización basada en
compressive sensing

• Nuevo método
• Espacio generativo de SRP
• Idea subyacente
• Cada fuente activa genera tantas hipérbolas como
  pares de micros
• Objetivo Tratar de explicar la imagen como un
  conjunto de hipérbolas
• Cómo?

14
Descripción técnicaLocalización basada en
compressive sensing

• Antecedentes
• El desarrollo de Fourier trata de explicar una
  señal a partir de sumas de sinusoidales
• Misma idea para wavelets,
• Todas ellas representaciones lineales
• YAX

15
Descripción técnicaLocalización basada en
compressive sensing

• Modelo

16
Descripción técnicaLocalización basada en
compressive sensing

• Consideraciones
• El vector posición del hablante (X) toma valor no
  nulo en las posiciones donde existe un locutor
• En una situación real la mayor parte del espacio
  está desocupado
• Esto es equivalente a exigir que el vector X sea
  'Sparse', es decir, pocos elementos no nulos.

17
Descripción técnicaLocalización basada en
compressive sensing

• Objetivo
• Encontrar vector X lo más sparse posible que
  consiga
• Equivalente a minimizar la siguiente función de
  coste
• Costoso computacionalmente (np-hard).

18
Descripción técnicaLocalización basada en
compressive sensing

• Aproximación
• Solución similar
• Problema convexo
• Existen algoritmos eficientes
• Ampliamente utilizado en Compressive Sensing

19
Descripción técnicaLocalización basada en
compressive sensing

• Resultados del problema juguete

20
Descripción técnicaLocalización basada en
compressive sensing

• Resultados del problema juguete

21
Descripción técnicaLocalización basada en
compressive sensing

• Resultados del problema real
• AV16.3 secuencia 01

22
Descripción técnicaLocalización basada en
compressive sensing

• Resultados del problema real
• AV16.3 secuencia 01

23
Descripción técnicaLocalización basada en
compressive sensing

• Resultados del problema real
• AV16.3 secuencia 01

24
Descripción técnicaLocalización basada en
compressive sensing

• Resultados del problema real
• AV16.3 secuencia 01

25
Descripción técnicaMejoras en seguimiento
articulaciones usando vídeo
Álvaro Marcos Marta Marrón Daniel Pizarro

• Objetivos
• Capturar movimiento de múltiples personas sin
  equipamiento MOCAP
• Propuesta

26
Descripción técnicaMejoras en seguimiento
articulaciones usando vídeo

• Seguimiento en espacio reducido

27
Descripción técnicaMejoras en seguimiento
articulaciones usando vídeo

• Seguimiento en espacio reducido
• Cuánta información hace falta

28
Descripción técnicaMejoras en seguimiento
articulaciones usando vídeo

• Resultados

29
Descripción técnicaEstimación de movimiento para
inferencia psicológica

• Work in collaboration with IDIAP
• Database
• Single camera
• Long sequences (around 15 minutes each)
• Constraints
• 1 person
• Only torso
• Static background
• Objective
• We will try to find out if it is possible to
  reconstruct the whole upper body in monocular
  sequences
• This information could be used in psicological
  inference studies (emotional state, intended
  attitude)

Álvaro Marcos Marta Marrón Daniel Pizarro
30
Descripción técnicaEstimación de movimiento para
inferencia psicológica

• Idea
• Extremities of the human body show more movement
  along a video sequence than the rest of the body.
• Face localization is possible with state of the
  art algorithms
• A priori information about human motion is
  available via dataset training data
• Hand properties
• Along a sequence, they move quicker and in
  different directions than the average whole body
  speed vector
• They are usually skin colored, but the face also
  is
• Assuming a static background, hands will be part
  of the foreground data
• Combining all this information, we build a
  probability function for the hands

31
Descripción técnicaEstimación de movimiento para
inferencia psicológica

• Optimization algorithm
• We have the whole sequence since the beginning
• We should take advantage of that use an
  optimization algorithm to avoid local minima and
  solve tracking errors.
• We propose Ant Colony Optimization.
• Ant agents like in nature, they look for the
  quickest route in a problem. They drop pheromone
  in their path
• The best path will have lots of phermone.
• Until now, only applied to discrete problems.
• We have to define a distance measure the higher
  the probability of a pixel, and the nearer that
  pixel is, the shorter the distance.

32
Descripción técnicaEstimación de movimiento para
inferencia psicológica

• Dealing with the database
• Encode via PCA or other dimensionality reduction
  algorithm the dynamics of the human movement
• The more information about different movements
  there are, the better
• With the help of psychologists, we have defined
  the most relevant movements in our job interview
  situation
• With the help of a range sensor (Kinect) we
  obtained the information of the joint movements
  in 3D

33
Descripción técnicaEstimación de movimiento para
inferencia psicológica

• Training

34
Descripción técnicaEstimación de movimiento para
inferencia psicológica

• Hands probability function

35
Descripción técnicaEstimación de movimiento para
inferencia psicológica

• Ant colony optimization
