Diapositiva 1

1

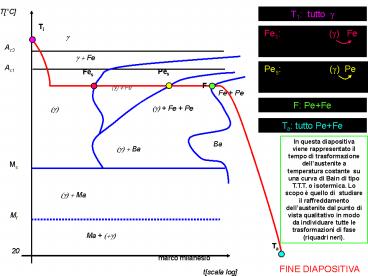

In questa diapositiva viene rappresentato il
tempo di trasformazione dellaustenite a
temperatura costante su una curva di Bain di
tipo T.T.T. o isotermica. Lo scopo è quello di
studiare il raffreddamento dellaustenite dal
punto di vista qualitativo in modo da individuare
tutte le trasformazioni di fase (riquadri neri).
FINE DIAPOSITIVA
2
Trasformazioni di fase durante il raffreddamento
nei punti considerati
Ti è presente solo austenite
Fes laustenite instabile incomincia a
trasformarsi in ferrite
Pes laustenite instabile incomincia a
trasformarsi in perlite
F laustenite instabile termina la trasformazione
Ta abbiamo ferrite e perlite

• La trasformazione studiata è tipica di una
  ricottura isotermica

3

Si studia il raffreddamento dellaustenite dal
punto di vista quantitativo in modo da definire
graficamente la quantità tutti i materiali delle
trasformazioni di fase. La lunghezza dei segmenti
graficamente rappresenta la quantità del
materiale.
FINE DIAPOSITIVA
