SECTOR ELECTRICO Propuesta de Tesis: Dise

1

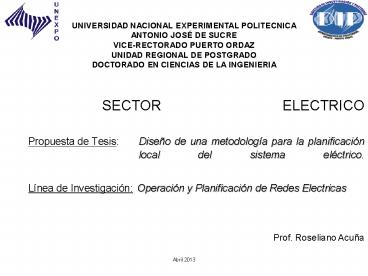

SECTOR ELECTRICO Propuesta de Tesis Diseño
de una metodología para la planificación
local del sistema eléctrico. Línea de
Investigación Operación y Planificación de Redes
Electricas
UNIVERSIDAD NACIONAL EXPERIMENTAL POLITECNICA
ANTONIO JOSÉ DE SUCRE VICE-RECTORADO PUERTO
ORDAZ UNIDAD REGIONAL DE POSTGRADO DOCTORADO EN
CIENCIAS DE LA INGENIERIA
Prof. Roseliano Acuña

• Abril 2013

2
CONTENIDO

• CARACTERIZACIÓN y SITUACIÓN ACTUAL DEL S.E.V.
• CASOS LOCALES DE LA REGIÓN GUAYANA.
• PLAN MAESTRO PARA LA RECUPERACIÓN DEL S.E.V

3
.i) CARACTERIZACIÓN y SITUACIÓN ACTUAL DEL S. E.
V.
4
S.E.N
5
PLATAFORMAGeneración
6
PLATAFORMA DE Generación
7
PLATAFORMA DE Generación proyeccion
8
PLATAFORMATransmisión
Total de Equipos de Subestaciones
1.034 Capacidad Instalada 17.100 MVA - 3.030
MVAR
CAPACIDAD 2000 MVA CONFIGURACIÓN 1 1/2
Interruptor CANT. EQUIPOS PRICIPALES 62
CAPACIDAD 2000 MVA - 330 MVAR CONFIGURACIÓN 1
1/2 Interruptor CANT. EQUIPOS PRICIPALES 114
CAPACIDAD 3500 MVA - 600 MVAR CONFIGURACIÓN 1
1/2 Interruptor CANT. EQUIPOS PRICIPALES 95
SUR
LA HORQUETA
YARACUY
CAPACIDAD 2300 MVA - 1200 MVAR CONFIGURACIÓN
Doble Interruptor CANT. EQUIPOS PRICIPALES 200
LA ARENOSA
SAN GERONIMO B
CAPACIDAD 900 MVAR CONFIGURACIÓN Doble
Interruptor CANT. EQUIPOS PRICIPALES 132
CAPACIDAD 2800 MVA CONFIGURACIÓN 1 1/2
Interruptor CANT. EQUIPOS PRICIPALES 107
MALENA
GURI
CAPACIDAD 4500 MVA CONFIGURACIÓN 1 1/2
Interruptor CANT. EQUIPOS PRICIPALES 222
LEYENDA
LINEAS DE 765 kV
UBICACIÓN POR ESTADO DE LAS SUBESTACIONES DE 765
KV S/E GURI EDO. BOLIVAR S/E MALENA EDO.
BOLIVAR S/E SAN GERONIMO B EDO. GUARICO S/E SUR
EDO. MIRANDA S/E LA HORQUETA EDO. ARAGUA S/E LA
ARENOSA EDO. CARABOBO S/E YARACUY EDO. YARACUY
LÍNEAS 765 KV CANT KM CANT. TORRES CANT. AISLADORES
LÍNEAS 765 KV 13 2.229 4.806 793.216
9
(No Transcript)
10
PLATAFORMA Transmisión
11
PLATAFORMADistribución
Descripción Unidad Occidente Centro Oriente Total
Área de Servicio km2 165.818 114.384 86.960 367.162
Cantidad de Usuarios Nº 2.320.052 1.639.564 760.661 4.720.277
Facturación Anual (2003) GWh 19.771 13.707 7.295 40.773
Facturación Anual (2003) MMBs 1.140.912 1.131.739 440.212 2.712.863
Densidad Media MWh / km2 119 120 84 111
Consumo Medio kWh / NºUsuarios 8.522 8.360 9.590 8.638
Subestaciones (13.8kV) Nº 322 211 149 682
N Circuitos MT (1kV 69kV) Nº 906 1.703 672 3.281
Capacidad de Transformación S/E AT/MT MVA 10.406 8.190 3.940 22.535
Capacidad de Transformación S/E MT/BT MVA 10.723 3.977 4.601 19.300
Longitud Red de MT Km 60.416 25.863 18.987 105.266
12
DEMANDA
Período 1993-2003 Tasa Promedio Interanual
Residencial 3,30
Comercial 4,02
Industrial 1,36
Oficial y Otros 2,81
Total 2,40
13
.ii CASOS LOCALES EN LA REGIÓN GUAYANA.
14
EMPLAZAMIENTO GEOELECTRICO DE LA FUENTE Vs
CENTROS DE CONSUMO
CENTRO A
CENTRO B
FUENTE 1 V P Q F
CENTRO N
15
EMPLAZAMIENTO GEOELECTRICO DE LA FUENTE Vs
CENTROS DE CONSUMO
FUENTE 3 V P Q F
CENTRO A
FUENTE 2 V P Q F
CENTRO B
FUENTE 1 V P Q F
16
EMPLAZAMIENTO GEOELECTRICO DE LA FUENTE Vs
CENTROS DE CONSUMO
FUENTE 2 V P Q F
CENTRO A
FUENTE 1 V P Q F
17
BALANCE ENERGETICO FUENTE Vs LA CARGA
18
(No Transcript)
19
(No Transcript)
20
(No Transcript)
21
SUBESTACIONES ATENDIDAS POR LA SUB ZONA
AMAZONAS UBICADAS EN EL ESTADO BOLIVAR
S/E PUERTO NUEVO
22
(No Transcript)
23
(No Transcript)
24
.iii) PLAN MAESTRO PARA EL RESCATE DEL S.E.V
25
MARCO DE REFERENCIA
MARCO LEGAL CONSTITUCION DE LA REPUBLICA
BOLIVARIANA DE VENEZUELA Art. 17 156 178,
Etc...
MARCO INSTITUCIONAL DEL SEV
COMPETENCIA DEL MEE Ley Orgánica de
Administración Pública
ARTICULACION 1-CON ORGANISMOS, ORGANIZACIONES E
NSTITUCIONES QUE IMPLEMENTAN LOS PLANES
NACIONALES DE DESARROLLO 2- CON LOS 10
OBJETIVOS ESTRATEGICOS
26
PROCESO
EQUILIBRIO POLITICO, SOCIAL, ECONÓMICO,
TERRITORIAL E INTERNACIONAL Estrategias y
Objetivos de Desarrollo Articulados de todos los
Sectores
PLAN NACIONAL SIMON BOLIVAR VI-3 VENEZUELA
POTENCIA ENERGETICA MUNDIAL
ORIENTACIÓN Desarrollo Nacional VISIÓN El
sector Eléctrico constituido como punta de
Lanza para el Desarrollo Nacional Y local
27
ACTORES RELACIONADOS CON EL SERVICIO
28
REGULACIÓN DEL S.E.V

• REGULACION DEL SERVICIO
• Instrumentos Regulatorios
• Ley Orgánica del Servicio Eléctrico G.O. N
  5.568 extraordinaria 31/12/01
• Reglamento General de la Ley G.O. N 5.510
  extraordinaria el 14/12/00
• Normas de Calidad del Servicio de Distribución de
  Electricidad G.O. N 5.730, Nº 225, 23/09/04.
• Reglamento del Servicio G.O. N 37.825, Nº 310,
  25/11/03.
• Gestión Regulatoria
• Pliego Tarifario G.O. N 37.415, 03/04/02
• Decreto de Exoneración de IVA, N 3.031, G.O.
  37.992 02-08-2004)

29
Propósito
EQUIDAD SOCIAL SEGURIDAD DE SUMINISTRO
ELECTRICO
MEJOR NIVEL DE VIDA PARA LA POBLACION
DESARROLLO DEL SERVICIO ELECTRICO NACIONAL
DESARROLLO SOCIAL DEL PAIS
DESARROLLO ECONOMICO DEL PAIS
CALIDAD DE SERVICIO PROTECCION AL MEDIO
AMBIENTE
MANEJO EFICIENTE DE LA ENERGIA EQUILIBRIO
ECONOMICO
LA GESTIÓN
POLITICA SOCIOECONOMICA
POLITICA ENERGETICA
30
BARRERAS
31
.i) Formulación del Problema
32
Alguna de las Debilidades del Sistema Eléctrico
Actual En la Región

• La demanda supera la capacidad de transmisión de
  energía en las líneas eléctricas del sistema de
  Transmisión y Distribución.
• Las subestaciones y líneas eléctricas se
  encuentran operando en condiciones de sobrecarga
  por lo cual, no tienen flexibilidad operativa.
• No hay capacidad instalada disponible para
  atender el incremento de la demanda por concepto
  de nuevos proyectos habitacionales, comerciales e
  industriales.
• No existe capacidad firme en las subestaciones
  eléctricas del sistema.
• El sistema presenta problemas de estabilidad por
  bajos perfiles de tensión
• .
• Falta de Generación
• Falta de Reactivos

33
PREMISAS de Planificación del SEP

• Demanda.
• Predicción de la demanda
• Circulación de Potencia Reactiva
• Perdidas, Nivel de tensión
• El sistema como un conjunto de distribución,
  transmisión y generación, que permita satisfacer
  la demanda prevista a mínimo costo.
• Cumpliendo los criterios
• 1.Técnicos
• 2.Confiabilidad
• 3.Financieros
• 4.Medio Ambientales
• 5.Otros (políticos, Administrativas, etc.)
• Diversos contextos posibles
• 1.Localización de la generación
• 2.Planificación integral de la red
• 3.Selección de los niveles de tensión
• 4.Selección de la densidad de mallado.

34
(No Transcript)
35
(No Transcript)
36
Beneficios

• SOCIAL
• Disminución de daños a equipos electrodomésticos.
• Minimizar racionamiento del servicio eléctrico.
• Evitar manifestaciones públicas.
• Desarrollo de proyectos habitacionales rezagados
  por falta de energía disponible.
• ECONÓMICO
• Incorporación de carga comercial e industrial al
  sistema eléctrico.
• Mejoras en la calidad de vida de los habitantes
  de la Región
• Incremento en la Capacidad de empleos directos e
  indirectos para la población en general, tanto
  durante la construcción de la infraestructura
  eléctrica como en la construcción de viviendas,
  centros comerciales, industrias, entre otros.
• TÉCNICO
• Reducción de los niveles de sobrecarga en los
  equipos.
• Mejoras en los perfiles de tensión.
• Incremento en la flexibilidad operativa del
  sistema eléctrico.
