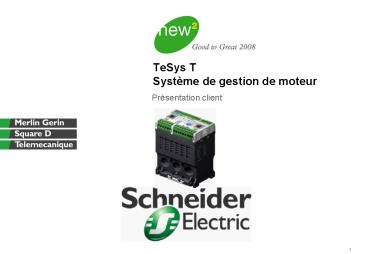

TeSys T Syst

1
TeSys TSystème de gestion de moteur

• Présentation client

2
Sommaire

• Départs moteurs
• Une large gamme de solutions
• Présentation de TeSys T
• Présentation de l'offre
• Cibles et applications
• Fonctionnalités associées
• Avantages pour le client
• Proposition à valeur unique
• TeSys T en détail
• Composants et combinaisons
• Fonctions principales contrôle, protection,
  surveillance
• Conclusion

3
Sommaire

• Départs moteurs
• Une large gamme de solutions
• Présentation de TeSys T
• Présentation de l'offre
• Cibles et applications
• Fonctionnalités associées
• Avantages pour le client
• Proposition à valeur unique
• TeSys T en détail
• Composants et combinaisons
• Fonctions principales contrôle, protection,
  surveillance
• Conclusion

4
Une large gamme de solutions
A large worldwide offer
Commutateurs / Sectionneurs à fusibles
International standards
Protection des moteurs et équipementsà relais
électroniques
5
Sommaire

• Solutions Départs moteurs
• Une large gamme de solutions
• Présentation de TeSys T
• Présentation de l'offre
• Cibles et applications
• Fonctionnalités associées
• Avantages pour le client
• Proposition à valeur unique
• TeSys T en détail
• Composants et combinaisons
• Fonctions principales contrôle, protection,
  surveillance
• Conclusion

6
TeSys T conçu pour répondre auxbesoins des
clients

• Disponibilité permanente des fonctionnalités, de
  la protection et de la surveillance au moyen de
  modes de contrôle configurables
• Mode de contrôle distant via un réseau
• Mode de contrôle local en cas de défaillance du
  système de bus
• Conception sécurisée et haut niveau
  d'applicabilité
• Alimentation et contrôle intégrés jusqu'à des
  valeurs nominales élevées
• Fonctions de contrôle et protection de
  l'alimentation réunies en un seul équipement
• Mesures fiables
• Protection statique complète du moteur assurant
  la stabilité à long terme des caractéristiques de
  défaut
• Nombreuses alarmes et seuils de déclenchement
• Protection de base contre les surcharges et
  protections de pointe grâce à des capteurs de
  température, de courant de fuite à la terre et de
  tension
• Analyse précise des conditions de fonctionnement
  du moteur
• Statistiques de surveillance et de fonctionnement

7
Une offre avancée complète
Connectivité avec les protocoles natifs
X
Fonctions de protection supplémentaires
Module dextension de contrôleur
Contrôle et surveillance à distance
ou
PC équipé du logiciel PowerSuite
Jusqu'à 810 A
Protection contre les courants de fuite à la terre
8
Présentation de l'offre et fonctionnalités
associées
Fonctions avancées
Grande compatibilité
Mise en œuvre simple
Communication avec un automate ou un système de
contrôle distribué via

• Fonctions de contrôle
• Contrôle local ou à distance
• Modes de fonctionnement prédéfinis
• Mode de fonctionnement personnalisé
• Gestion des défauts

• Composants optionnels
• Borniers amovibles
• Modules auxiliaires complémentaires

Ethernet TPC/IP

• Fonctions de protection
• Protections contre les surcharges thermiques
• Protections contre les surtensions
• Protections contre les surintensités
• Protection contre les surcharges de puissance

• Configuration via
• IHM Magelis
• Automate/Système de contrôle distribué
• Logiciel PowerSuite

• Fonctions de mesure et de surveillance
• Mesures de courant / tension / puissance
• Statistiques / Diagnostics
• Etats du moteur

• Couverture du marché
• Fonctions avancées et configurabilité étendue
  pour répondre à la plupart des besoins du secteur
  en matière d'applications pour moteurs

• Installation rapide
• Montage sur plaque et installation dans un tiroir
  iMCC
• TC imbriqué, connexion passante

9
Ciblage secteurs prioritaires
 Partout où la productivité est une priorité.
 Partout où les contraintes d'utilisation et
de maintenance imposent la centralisation
desdéparts-moteurs
10
Ciblage tendance générale du marché

• Les utilisateurs finaux de sites de traitement
  mixtes et continus
• recherchent une plus grande efficacité et une
  forte compétitivité.
• utilisent par conséquent de plus en plus
  l'électricité comme énergie principale.
• Le contrôle amélioré du moteur peut engendrer des
  progrès importants.
• Contrôle et protection renforcés pour les moteurs
  et les processus
• Réduction du coût global d'installation
  (distribution électrique surveillance)
• Réduction des temps d'arrêt des processus
• Simplification des extensions et des mises à
  niveau futures
• Les relais de protection intelligente du moteur
  présentent des avantages significatifs sur les
  dispositifs de protection bimétallique contre les
  surcharges.
• Les prix des relais de protection intelligente du
  moteur diminuent année après année.
• Commutation très rapide de MCC à iMCC
  (Intelligent MCC)

11
Ciblage Architecture de contrôle et
d'alimentation
Flux d'informations
Flux d'énergie
12
Ciblage Tableaux basse tension
13
Trouvez le produit adapté à vos besoins !

Connectivité native avec tous les
principaux protocoles Ethernet, Modbus,
CanOpen, Profibus et DeviceNet
Combinez librement vos
préférences
Périphérique tout en 1
proposant toutes les principales fonctions de
protection et de contrôle. Module d'extension
optionnel pour la détectiondes surtensions et
des surcharges de puissance
Mise en service et contrôle
simples.Choix multiplesd'interfaces
IHM, PCou réseau.
Gamme variée 3 classes différentes
jusqu'à 100 A sans TC
externe. Entrée numérique haute tension (100
à240 V CA) sansmodule additionnel
14
Trouvez le produit adapté à vos besoins !
Simplification de la
conception des schémas grâce au mode de
fonctionnement prédéfini etaux fonctions
trèscomplètes de contrôleet de protectiondu
moteur
Accélération
du lancement de processus grâce à des
données de diagnostic permettant la
correction des paramètres erronés et
uneadaptation simple. Réductiondu risque
d'erreur grâceau mode de fonctionnement
prédéfini
Intégration
simple et rapide à tout type de tableau
basse tension. Compatible avec l'offre iMCC de
Schneider Electric Okken, Blokset et
Model 6
Mise en œuvre
plus rapide et gain de place grâce
à un nombre réduit de composants et de
câbles.Configuration plus rapidegrâce au
téléchargementvers PowerSuite
15
Trouvez le produit adapté à vos besoins !
Disponibilité des
process grâce à un haut niveau de
protection. Technologie électronique pourune
grande précision et unefiabilité élevée.
Protection garantie en cas de
défaillance de bus
Réduction des
coûts de maintenance grâce à une
résolution plus rapide des problèmes
diagnostics et statistiquesdétaillés pour une
maintenance préventive. Réduction desstocks de
pièces derechange grâce à un équipement
multifonctions unique
Prévention contre les
temps d'arrêt intempestifs grâce à la
collecte et à la surveillance
de données de fonctionnementet
de diagnostic alarmesavant défaut,
historiquedétaillé des conditions
de défaut à des fins
d'amélioration
Réduction
des risques de défaillance du système
grâce à la conception sécurisée de TeSys
T. Alimentation et contrôle intégrés dans le
même équipement pas de câbles, moins de
composants, moins de défaillances.
16
Valeurs uniques

• Valeurs de la gamme
  TeSys
• Leader dans le domaine de la protection et
  du contrôle des moteurs
• Disponibilité élevée

Trust-Mark
Accélération et simplification du processus
d'acquisition

• Offre MMC de
• Schneider Electric
• Gamme éprouvée et conforme à la valeur de la
  marque

Pure intelligence !
Standardization
Liberté de choix en matière de système de gestion
de moteur
17
Valeurs uniques
 Haut niveau d'applicabilité Fonctions
de protection et de contrôle
complètes Large gamme et réseaux
multiples Mappage uniforme
Optimization
Gain deplace Gain de temps Solutionsécurisée Réd
uctiondes coûts
Facteur de forme et système d'installation
Okken (tiroir de 75 mm), Blokset et Model 6
Pure intelligence !
Productivity
Conception intégrée TC
intégré jusqu'à 100 A Fonctions intégrées de
contrôle et de protection de
l'alimentation
Conception sécurisée Robustesse Qualité
18
Sommaire

• Solutions Départs moteurs
• Une large gamme de solutions
• Présentation de TeSys T
• Présentation de l'offre
• Cibles et applications
• Fonctionnalités associées
• Avantages pour le client
• Proposition à valeur unique
• TeSys T en détail
• Composants et combinaisons
• Fonctions principales contrôle, protection,
  surveillance
• Conclusion

19
Une offre avancée complète
Connectivité avec les protocoles natifs
X
Ethernet TPC/IP
Fonctions de protection supplémentaires
Module dextension de contrôleur
Q32007
Contrôle et surveillance à distance
ou
Unité de contrôle opérateur
PC équipé dulogiciel Power Suite
Terminal opérateur
Jusqu'à 810 A
TC externe
Protection contre les courants de fuite à la terre
TC terre
20
Contrôleur de gestion de moteurs

• Face avant

Bouton de réarmement ou d'autotest
3 sorties relais 5 A
Entrée de défaut à la terre
Thermo-sonde
21
Contrôleur de gestion de moteurs

• Connectivité avec les protocoles réseau

4Q2007
2Q2007
Port TeSys Ethernet/Modbus
Ethernet TPC/IP
22
Contrôleur de gestion de moteurs

• TC intégré pour les plages de courant jusqu'à 100
  A
• Boucles d'ajustement du courant
• Boucles supplémentaires pour augmenter la
  fiabilité

• TC externe pour étendre la plage de courant
  jusqu'à 810 A
• Prise en charge par le contrôleur d'un signal
  secondaire de 5 A et de 1 A provenant d'un TC
  externe

TC de charge externe LT6CT... ou LUTC ou
équipement choisi par le client
23
Contrôleur de gestion de moteurs

• TC de mise à la terre externe pour une protection
  précise par mise à la terre
• Niveau significativement inférieur au niveau de
  défaut de terre interne (de 20 mA à 10 A)

24
Module dextension
25
Module dextension

• Face avant

3 entrées de tension de phase (0 à 690 V CA)
Port de contrôleur RJ45
26
Terminal opérateur

• Magelis XBTN410 Configuration, visualisation et
  contrôle

• Magelis XBTN410
• Contrôle local
• Configuration des paramètres
• Affichage des valeurs en temps réel
• Surveillance d'alarmes

• Alimentation 24 V CC requise
• Câble XBTZ938
• Protocole Modbus pour le transfert de données

27
Terminal opérateur

• Unité de contrôle opérateur Configuration,
  visualisation et contrôle

Disponible au 3e T2007

• Périphérique LTMCU
• Contrôle local
• Configuration des paramètres
• Affichage des valeurs en temps réel
• Surveillance d'alarmes

• Alimenté par MMC
• Câble XBTZ938

28
Logiciel PowerSuite

• Configuration, visualisation et contrôle

Application un à un ou un à plusieurs
29
Architecture réseau
Ethernet TPC/IP A15

• TeSys T sur le réseau
• Contrôle à distance
• Configuration et réglage des fonctions
• Surveillance

• Port de connexion réseau à l'avant(l'illustration
  représente un port Modbus RJ45)
• Bornier(pour DeviceNet, seul le bornier est
  présenté)

30
Référence
31
Fonctions de contrôle de moteur

• Dépendent de la configuration du contrôleur

Contrôleur
Contrôleur et module dextension
Fonctions de contrôle
32
Câblage dalimentation
1 Disjoncteur 2 Contacteur 3 Alimentation de
contrôle (24 V CC / 100-240 V CA)
6 Port de connexion d'IHM ou de logiciel
Powersuite 7 Câble de connexion (contrôleur et
module d'extension) 8 Port réseau
4 Transformateur de courant de défaut de mise à
la terre 5 Thermistance PTC (binaire ou
analogique)
33
Câblage de contrôle
34
Modes de contrôle - Contrôle local

• La sélection du mode de contrôle local est
  définie par l'entrée I.6 0 mode local
• Sélection du canal local de contrôle 0
  bornier local, 1 IHM locale
• La commande darrêt locale est toujours
  exécutée quel que soit le mode de contrôle.

35
Modes de contrôle - Contrôle distant

• La sélection du mode de contrôle distant est
  définie par l'entrée I.6 1 Mode distant
• Le paramètre sans à-coups détermine le
  comportement des sorties O1 et O2 lors d'un
  changement de mode de contrôle. Si ce paramètre
  est activé, les sorties restent dans la même
  position lors d'un changement de mode de
  contrôle.
• La commande darrêt locale est toujours exécutée
  quel que soit le mode de contrôle.

36
Modes de fonctionnement

• Mode de fonctionnement préconfiguré
• Surcharge Le départ/l'arrêt du moteur est
  commandé par un mécanisme autre que le
  contrôleur.
• Indépendant Démarrage direct du moteur à 1 sens
  de marche à la tension maximale
• Inverse Démarrage direct du moteur à 2 sens de
  marche à la tension maximale
• Deux étapes Démarrage du moteur à tension
  réduite
• Deux vitesses Fonctionnement à 2 vitesses pour
  les types de moteurs suivants Dahlander, à
  commutateur de polarité
• Mode de fonctionnement personnalisé
• Éditeur de logiques du logiciel PowerSuite
  fournit des fonctions logiques (opérations
  booléennes, registre, temporisations, compteurs)
  permettant de gérer le comportement du contrôleur
  afin de créer un mode utilisateur.

Remarque Le mode de fonctionnement sélectionné
détermine le comportement de toutes les entrées
et sorties du contrôleur.
37
Exemples de modes de fonctionnement
Ce schéma constitue un exemple d'utilisation du
Tesys T avec un moteur à démarrage direct.
Commande à 2 fils l'entrée reste active tant
qu'un signal actif est présent sur l'entrée.
Commande directeà 2 fils
38
Exemples de modes de fonctionnement
Ce schéma représente un exemple du Tesys T en
mode de démarrage du moteur à tension réduite
tels qu'une application étoile-triangle (voir
illustration), une résistance primaire de
transition ouverte ou un autotransformateur de
transition ouverte.
Conditions de transit (étapes 1 à 2)
Temporisation de passage de l'étape 1 à 2 du
moteur ou courant devenant inférieur au seuil
d'étapes 1 à 2 du moteur
Contrôle étoile-triangleà 3 fils
39
Mode de fonctionnement personnalisé - 2 Langages
Langage de liste
40
Fonctions de protection du moteur

• Dépendent de la configuration du contrôleur

41
Fonctions de mesure et de surveillance
Contrôleur
Contrôleur et module dextension
Fonctions de mesure et de surveillance
Historique des défauts
Diagnostics
42
Fonctions de mesure et de surveillance

• Interface de surveillance

43
Surveillance statistiques

• Historique de comptage pour tous les types de
  défauts
• Défauts de protection surcharge, surintensité
• Défauts de diagnostic perte de communication au
  niveau du port IHM, défaut interne

• Enregistrement de l'historique de contrôle du
  moteur
• Compteur de démarrages et durée de fonctionnement
  du moteur
• Démarrages du moteur par heure
• Compteur de verrouillage du cycle rapide
• Compteur de délestages
• Enregistrement du dernier démarrage

• Code de défaut
• Date et heure
• Valeur des paramètres
• Rapport courant pleine charge du moteur ( du
  courant FLC maximum
• Valeur des mesures
• Capacité thermique
• Rapport de courant moyen
• Rapport de courant L1, L2, L3
• Rapport de courant de terre
• Courant de pleine charge maximum
• Déséquilibre de phase de courant
• Déséquilibre de phase de tension
• Facteur de puissance
• Fréquence
• Capteur température moteur maximum
• Tension moyenne
• Tension LV1, LV2, LV3
• Puissance active

• Enregistrement des 5 derniers défauts
• Code de défaut
• Date et heure
• Valeur des paramètres et des mesures

Historique des défaults n-0
44
Surveillance défauts de diagnostic

• Défauts internes
• Chien de garde débordement négatif/positif
• Température
• Tests de commandes de contrôle
• Commande marche/arrêt (test de courant après la
  commande)
• Vérification du fonctionnement et de larrêt du
  moteur (test de courant durant l'étape)
• Défauts de connexion
• Connexion du transformateur de courant
• Connexion de tension
• Connexion du capteur de température
• Perte de communication
• Connexion au bornier local
• Perte de communication IHM, réseau, module
  d'extension

45
Surveillance états du moteur

• États de fonctionnement
• Prêt
• Démarrage
• Exécution
• Non prêt

• État de surcharge thermique
• Délai avant déclenchement (avant le déclenchement
  du défaut)
• Délai de réarmement (après une surcharge
  thermique)

46
Sommaire

• Solutions Départs moteurs
• Une large gamme de solutions
• Présentation de TeSys T
• Présentation de l'offre
• Cibles et applications
• Fonctionnalités associées
• Avantages pour le client
• Proposition à valeur unique
• TeSys T en détail
• Composants et combinaisons
• Fonctions principales contrôle, protection,
  surveillance
• Conclusion

47
Conclusion

• Communication native ouverte
• J'utilise le même équipement quel que soit le
  protocole réseau.
• Ouvert à tous les principaux protocoles de
  communication, TeSys T offre un niveau élevé
  d'adaptabilité, quel que soit le type
  d'application.
• Haut niveau d'applicabilité
• Je dispose de tous les éléments nécessaires en
  un seul équipement.
• Les principales fonctions de contrôle et de
  protection sont disponibles sur le contrôleur,
  sans module optionnel additionnel. Ainsi, tout
  est plus simple, qu'il s'agisse de la sélection,
  de l'ingénierie, de la mise en œuvre ou de
  l'utilisation.
• Robustesse
• J'ai besoin d'un équipement garantissant la
  continuité du service.
• Fonctions de contrôle et de d'alimentation
  réunies en un seul équipement.

48
(No Transcript)
