Title: Le contr


1

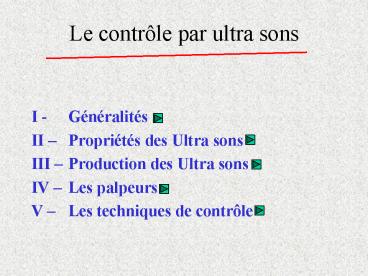

Le contrôle par ultra sons
  • I - Généralités
  • II Propriétés des Ultra sons
  • III Production des Ultra sons
  • IV Les palpeurs
  • V Les techniques de contrôle

2
I - Généralités
  • Les sons sont produits par les vibrations dans
    les gaz, liquides et solides et se propagent sous
    forme dondes qui proviennent doscillations du
    milieu transporteur
  • 20 Hz lt oreille humaine lt 20 000 Hz
  • Infra sons? sons
    ?Ultra sons

3
I - Généralités
Principe du contrôle par Ultra sons
4
II Propriétés des Ultra sons
  • Se propagent en ligne droite
  • Ne se propagent pas dans le vide, sont très
    atténués dans les gaz
  • Sont caractérisés par l c.T c/n
  • On distingue 4 types dondes
  • Longitudinales (OL),
  • Transversales (OT),
  • De Rayleigh (OS),
  • De Lamb (OP).

5
II Propriétés des Ultra sons
  • La Fréquence dépend des caractéristiques de la
    source
  • La Célérité dépend de la nature du matériau dans
    lequel les US se propagent

Milieu CL (m/s) CT (m/s) Acier 5 850 3
230 Air 330 - Plexiglas 2 700 1
400 Eau 1 480 - Nickel 4 660 2 960
Valeurs typiques
6
II Propriétés des Ultra sons
  • Absorption des US dans un milieu
  • Il sagit dun train dondes sinusoïdales amorti
    exponentiellement
  • soudage des polymères
  • Absorption ? chaleur
  • réchauffage des zones enflammées

7
II Propriétés des Ultra sons
  • Transmission des US entre deux milieux
  • Impédance acoustique
  • Z r . C
  • Coef. Réflexion en W

i
r
(1)
Z1
(2)
Z2
t
m.s-1
Kg.m-2.s-1
Kg.m-3
- Coef. Transmission en W
Incidence normale
8
II Propriétés des Ultra sons
Cas de lincidence oblique loi de Snell
Descartes
Si qiL1 est suffisant il ny a plus dOLt2! -
1er angle critique Si qiL1 augmente encore pas
donde transmise - 2nd angle critique
9
II Propriétés des Ultra sons
Seule lOT est transmise
Il ny a plus donde transmise mais création
dune onde de surface
10
III Production des Ultra sons
  • Utilisation de traducteurs ou de transducteurs
    électriques
  • Basés sur la piézoélectricité
  • Délicat à mettre en oeuvre
  • Ou basés sur la ferroélectricité de céramiques
    polarisées
  • Assemblage de cristaux frittés et polarisés
  • Amplitude plus importante quavec les piézo.
  • Avant BaTiO3
  • Maintenant PZT


------- --------
11
IV Les palpeurs
  • Constitution
  • Amortisseur
  • Caoutchouc naturel, résine chargée de poudre
    métallique
  • Céramique
  • Qq 1/10 mm dépais (Fc/2e)
  • Connexion par métallisation des faces. Adaptation
    dimpédance
  • Semelle
  • Protection de la céramique

amortisseur
semelle
céramique
12
IV Les palpeurs
  • Palpeurs
  • droits ? OL
  • obliques ? OT
  • combinés ? OL et OT
  • Focalisés ? OL généralement
  • À relais ? OL généralement

13
IV Les palpeurs
Géométrie des faisceaux ultra sonores
D
q
Champ proche Zone de Fresnel
Champ lointain Zone de Fraunhofer
D2/4l
0
14
IV Les palpeurs
Dans le champ proche, le faisceau est
cylindrique et la pression acoustique très
variable
et
et
15
IV Les palpeurs
d
q
D0
N
NB Si lélément actif est rectangulaire N
S/(p.l)
16
V - Les techniques de contrôle
  • Lobjet
  • Recherche et Caractérisation des défauts
  • Caractérisation
  • dimensions, orientation, forme et position

17
V - Les techniques de contrôle
Les méthodes employées
Au contact
En immersion
En transmission
En réflexion
18
V - Les techniques de contrôle
Au contact et en réflexion
Au contact et en transmission
Pic démission selon lappareil
19
V - Les techniques de contrôle
En immersion et par réflexion
défaut
Pic démission
Entrée de pièce
Sortie de pièce
Fond de cuve
20
V - Les techniques de contrôle
Forme des défauts
Dimension des défauts
Petits réflecteurs Comparaison avec des
étalons et Courbe amplitude-distance
Grands réflecteurs Méthode à 6 dB
21
V - Les techniques de contrôle
Méthode à 6 dB
22
V - Les techniques de contrôle
signal
t
23
Conclusion
  • Cest lune des méthodes les plus employées (avec
    le ressuage)
  • De nombreuses variantes existent
  • ouf !!!
