DESIGN OF PRECAST CONCRETE BUILDING STRUCTURES

1
CONCEPTION DE CONSTRUCTIONS EN BETON PREFABRIQUE

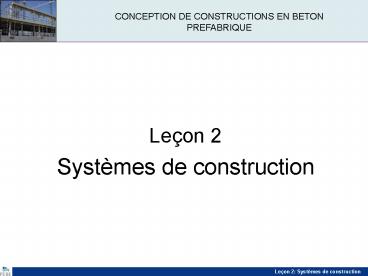

Leçon 2 Systèmes de construction
2
Principe de base

• La préfabrication nest pas une variante de
  lexécution dune construction coulée en place.
• Pour pouvoir bénéficier complètement des
  avantages, il est nécessaire que le projet soit
  conçu dès le début selon une philosophie propre à
  la préfabrication.

3
Systèmes de construction

• Les portiques
• Les ossatures
• Les refends porteurs
• Les façades
• Les planchers

4
Systèmes constructifs

• Constructions par portiques et par ossatures
• Portiques
• Ossatures

5
Exemple dune construction de hauteur moyenne
avec ossature

6
Systèmes constructifs

• Construction à voiles porteurs
• Bâtiment à appartements
• Bâtiment de bureaux

7
Systèmes constructifs

• Combinaison de voiles et ossatures
• Bâtiments à appartements

8
Systèmes constructifs

• Systèmes à cellules
• Cellule dascenseur Cellule de bain

9
Systèmes constructifs

• Planchers et toitures
• Dalles alvéolées et nervurées

10
Systèmes constructifs

• Planchers et toitures
• Prédalles Poutrelles et
  entrevous

11
Systèmes constructifs

• Façades en béton architectonique
• Façades non-porteuses
• Façades porteuses
• Grande variété de couleurs et finitions

12
Exemples de façades en béton

13
Applications de systèmes préfab

• Logements
• Façades préfabriquées
• ou maisons entièrement
• préfabriquées

14
Applications de systèmes préfab

• Appartements
• Système à enveloppe
• Système à refends transversaux

15
Exemples dapplications

• Appartements
• Bâtiment à appartements avec
• refends, dalles alvéolées et
• façades préfabriquées

16
Exemples dapplications

• Bureaux et bâtiments administratifs
• Principe dune construction à
• ossature préfabriquée et
• noyau central
• Montage dune ossature de 25
  étages complètement préfabriquée

17
Applications de systèmes préfab

• Bureaux et bâtiments administratifs
• Les planchers portent
• de façade à façade

18
Applications de systèmes préfab

• Hôtels, hôpitaux, etc.
• Hôpital
• Constructions à voiles
  ou ossature avec façades préfabriquées
  en béton architectonique
• Hôtel

19
Applications de systèmes préfab

• Bâtiments éducatifs
• Lycée avec façades en
• béton architectonique
• Bibliothèque

20
Applications de systèmes préfab

• Bâtiments industriels
• Système à portiques avec poutres de
  toiture à grande portée

21
Applications de systèmes préfab

• Bâtiments industriels
• Façades porteuses et éléments de
  toiture en bâtière

22
Applications de systèmes préfab

• Bâtiments commerciaux
• Ossature préfabriquée et grande
• portée de toiture et planchers

23
Applications de systèmes préfab

• Bâtiments commerciaux
• Hypermarché de 125.000 m² avec
• ossature préfabriquée et dalles alvéolées

24
Applications de systèmes préfab

• Parkings - Systèmes préfabriqués
• Parking à planchers inclinés

25
Applications de systèmes préfab

• Parkings - Systèmes préfabriqués
• Planchers à niveaux alternés

26
Applications de systèmes préfab

• Parkings - Systèmes préfabriqués
• Plancher horizontal avec entrée et
  sortie séparées

27
Applications de systèmes préfab

• Parkings - Systèmes préfabriqués
• Parking souterrain

28
Applications de systèmes préfab

• Bâtiments de sport
• Stade de hockey sur glace
• pour 40.000 spectateurs
• Piste de patinage avec dalle de
  fondation en planchers alvéolés

29
Applications de systèmes préfab

• Bâtiments de sport
• Tribunes de football et
• locaux annexes
