La rete telefonica di base

1

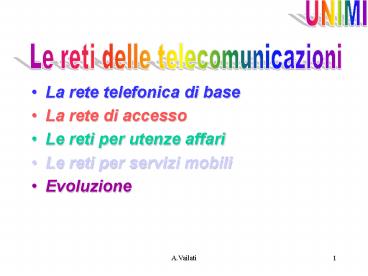

Le reti delle telecomunicazioni

• La rete telefonica di base
• La rete di accesso
• Le reti per utenze affari
• Le reti per servizi mobili
• Evoluzione

2
La rete di base
A.Vailati
3
MODI DI TRASFERIMENTO DELLINFORMAZIONE
4
MODI DI TRASFERIMENTO DELLINFORMAZIONE

COMMUTAZIONE A COMMUTAZIONE A
CIRCUITO
PACCHETTO MULTIPLAZIONE
CANALE FISICO CANALE FISICO

DEDICATO CONDIVISO

COMMUTAZIONE
CONNESSIONE
IMMAGAZZINAMENTO DIRETTA
E RILANCIO
RETE NON
TRASPARENTE PROTOCOLLI
RETE (ES. PROTOCOLLI
PER
TRASPARENTE CONTROLLO
E RECUPERO DEGLI ERRORI)


C O M P O N E N T I
C A R A T T E R I S T C H E
UTILIZZAZIONE BASSA
ALTA DEL CANALE
END-TO-END COSTANTE
VARIABILE
DELAY INTEGRITÀ
FUNZIONE DELLO MIGLIORE
CON DELLINFORMAZIONE HARDWARE DI RETE
PROTOCOLLI AD HOC
5
Le reti per dati
Altri gestori
Utente
Nodi SMDS
SMDS
SSS
SMDS
SSS
SNI
ICI
ISSI
SMDS
SNI
Nodi ATM
ATM
BSS
BSS
ATM
NNI
UNI
BICI
FRS
UNI
Nodi FR
FRS
FRS
FRS
FRS
UNI
ICI
NNI
FH
NISDN
6
Le reti per IT
Casa
HAN
Rrouter Bbridge
Interfacce BRA/PRA/E1/E3/SDH
WAN Geografica
R
Host
R
MAN Campus
LAN Locale
R
Scrivania
DAN
B
WAN MAN LAN DAN
HAN Dipartimentale NISDN QSPX
Ethernet Desktop Set-top Ethernet FRS
DQDB TokenRing
TokenRing X25 FDDI

HSSI SMDS

HPPI SDLC
FCH
LAN Dipartimento
7
(No Transcript)
8
Gerarchia
Gateway
Transito
Transito
Urbana
Urbana
Stadi di linea
9
(No Transcript)
10
Aree di centrale
Area 1
Transito
Area 4
Area2
Area 3
11
Area di commutazione
Host
Giunzioni
Stadio di linea remoto
12
(No Transcript)
13
La rete NISDN e lintegrazione dellaccesso alle
reti di diversi servizi
NISDN
NT
Base
Internet
14
N - ISDN

• ACCESSI STANDARD
• - ACCESSO BASE 2BD16 (144 kbit/s)
• - ACCESSO PRIMARIO 30BD30 (2.048 kbit/s)
• CANALI B (64 kbit/s) SONO USATI PER TRASFERIRE
  INFORMAZIONI
• (CIRCUITO O PACCHETTO)
• CANALI D (16 O 64 kbit/s) SONO USATI PER
  SEGNALAZIONE FUORI- BANDA

INTERFACCIA R
INTERFACCIA U
INTERFACCIA S
1
X.25
TA
ITU-T 7
2-fili
DIGITAL LT EXCHANGE
4-fili
NT
LT
2BD16 192 kbit/s (144
kbit/s)
2
V.24
LT
PCM
TA
ACCESSO BASE
INTERFACCIA U
4-fili
3
30BD64 2.048 Mbit/s
ACCESSO PRIMARIO
NT
4
INTERFACCIA S
4-fili
8
PABX
15
ISDN
Videoconferenza
Telefono ISDN
Bus S
ISDN Exchange
NT1
Fax G.4
PC con ISDN
c/o UTENTE
c/o PTT
16
(No Transcript)
17
La rete di segnalazione
18
Rete di sincronizzazione

• Synchronisation is the distribution of accurate
  timing to all network elements
• Each network element compares the network clock
  to the its internal clock, and makes adjustments
  to match the network clock
• Synchronisation helps avoid any loss or
  duplication of data (slips)
• Distribution is accomplished over 2 Mb/s circuits
  (tolerance of /- 50 ppm)

19
Nodi di commutazione
20
Numerici II generazione
UT
S12
AXE
21
Nodo di commutazione
Interfaccia
Interfaccia
Rete di Connessione
Giunzioni
Utenti
Controllo
Rete di connessione Controllo
Elettromeccanico
Elettromeccanica Elettromeccanico Semie
lettronico
Elettronico
SPC Elettronico
Elettronica
Elettronico SPC Numerico
Numerica
Elettronico SPC
22
BORSCHT
CODEC
Forchetta
Chiamata
Protezione
Supervisione
S
R
LA
Linea
H
PCM 64 Kbps
O
C
T
B
Test
Alimentazione 48 V dc
23
(No Transcript)
24
Rete di connessione
Concentrazione Distribuzione
Espansione
Concetti Traffico casuale Poisson
Ora di punta / Erlang Blocco
25
Matrice temporale
PCM In
0
0
3
5
1
Dal controllo
1
3
Indirizzo lettura
31
31
PCM Ou
Memoria fonia
Memoria di comando
26
Rete intelligente
27
INTELLIGENT NETWORK ARCHITECTURE
SERVICE SWITCH POINT
COMMON CHANNEL SIGNALLING NETWORK
CCS
SSP
LOCALE
SERVICE CONTROL POINT
SMS
SCP
SERVICE MANAGEMENT SYSTEM
28
Prestazioni
Servizi
Istra.data - ora
Istra. Origine
Numero verde
Distribuzione chiamate
Controllo password
Reti private virtuali
Annunci verbali
Audiotel
Istra. Prioritario
Selezione abbreviata
Chiamate di massa
Blocco indicativo
Gruppo chiuso
Televoting
Controllo carico
29
ARCHITETTURA DELLA RETE INTELLIGENTE
FUNZIONI DI RETE INTELLIGENTE
STP
SCP
SMS
SCP
GESTIONE DEI SERVIZI
BASE DI DATI
RETE DI
SGT
SEGNALAZIONE
RETE COMMUTATA
SSP
SGU
30
I servizi di Rete Intelligente
167

• Modalità di addebito al chiamato
• Numero Verde
• Addebito Ripartito
• Modalità di addebito al chiamante
• Numero Unico
• Tariffa a premio
• Audiotel
• Televoting
• Diapason
• Chiamate di massa

147
0878
166
144
31
La rete di trasporto
32
Le Gerarchie trasmissive
Gerarchie PDH
Gerarchie SDH
TAXI (FDDI)
USA
Europa
USA SONET
Europa SDH
100 Mbps
ALTRI
E1 2.048 Mbps
STM-1 155.52 Mbps
T1 - DS1 1.544 Mbps
OC-3c / STS-3c 155.52 Mbps
25.1 Mbps
T3 - DS3 44.736 Mbps
E3 34.368 Mbps
STM-4 622.08 Mbps
OC-12c / STS-12c 622.08 Mbps
51 Mbps
E4 139.26 Mbps
STM-12 2.4 Gbps
OC-48c / STS-48c 2.4 Gbps
155.52 Mbps
33
Higher Order Multiplexing Hierarchy
2.048 Mbit/s
X32
560 Mbit/s
34.368 Mbit/s
8.448 Mbit/s
140 Mbit/s
64 Kbit/s

X32
(Each

Input

Channel)
X32
CH.2

CH.2

CH.2

X32
CH.3

CH.3

CH.3

CH.4
CH.4
CH.4
34
Ring
35
SONET / SDH

• Formato del frame il blocco fondamentale è il
  frame STS-1, costituito da 810 ottetti trasmessi
  con un periodo di 125 ms per un data rate di
  51.84 Mbps.

36
Architettura per rete SDH
622 Mbit/s oppure 2.5 Gbit/s
SGT
DXC 4/4
LIVELLO 1
SGT
SGU
ADM-4
ADM-4
RED 1/0
Anello a 622 Mbit/s
ADM-4
ADM-4
ADM-4
LIVELLO 2
SGU
DXC
4/3/1
ADM-1
MPX-1
ADM-1
Anello a 155 Mbit/s
ADM-4
Anello a 155 Mbit/s
MPX-1
MPX-1
ADM-1
ADM-1
MPX-1
ADM-1
LIVELLO 3
37
Cavo telefonico
38
Fibre Ottiche

• Minuscolo e flessibile filo di vetro costituito
  da due parti con indici di rifrazione diversi.
• Diametro esterno inferiore al millimetro.

39
Integrazione OSS
Integr. TLC
Integ. rete
Integ. Servizio
Gestione isolata
BMS SMS NMS EMS NE
40
Principi e servizi per l'interconnessione
41
Listino di interconnessionechi ha contattato
Telecom

• INFOSTRADA
• ALBACOM
• WIND
• TISCALI
• COLT
• GLOBAL ONE
• WORLDCOM
• VIATEL
• SWISSCOM
• TELE2
• ELSACOM

• CITYTEL
• TELE GLOBE EUROPE
• LONG DISTANCE
• RSL COM
• SKIPPER
• IRIDIUM (Satell.)
• GLOBALSTAR (Satell.)
• Titolare di licenza al 11/9/98

42
VERSO GESTORI ALTERNATIVI INTEGRATI
43
Interconnessione Nazionale
New Entrant
Utente Diretto
Incumbent
Utente indiretto
44
Portabilità locale del numero
Rete transito B
Operatore A Esempio BT
Operatore C Esempio CATV
Donor Local Exchange
Recipient Local Exchange
Vecchio
Nuovo
Centrale A aggiunge prefisso 5xxxxx ed istrada
con questo Centrale B Istrada con prefisso
5xxxxx Centrale C cancella prefisso e connette
utente
Ported Subscriber
Directory number
45
Tromboning su SGT origine rete Donor
Utente
Rete transito B
SGU
P1
SGT
Operatore C Esempio CATV
Operatore A Esempio BT
Donor Local Exchange
Recipient Local Exchange
Vecchio
Nuovo
Centrale A aggiunge prefisso 5xxxxx ed istrada
con questo Centrale B Istrada con prefisso
5xxxxx Centrale C cancella prefisso e connette
utente
Ported Subscriber
Directory number
