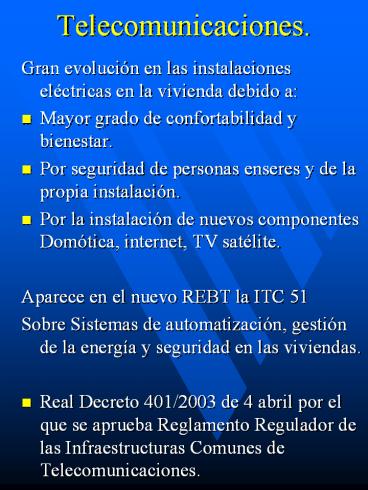

Telecomunicaciones.
  • Gran evolución en las instalaciones eléctricas en
    la vivienda debido a
  • Mayor grado de confortabilidad y bienestar.
  • Por seguridad de personas enseres y de la propia
    instalación.
  • Por la instalación de nuevos componentes
    Domótica, internet, TV satélite.
  • Aparece en el nuevo REBT la ITC 51
  • Sobre Sistemas de automatización, gestión de la
    energía y seguridad en las viviendas.
  • Real Decreto 401/2003 de 4 abril por el que se
    aprueba Reglamento Regulador de las
    Infraestructuras Comunes de Telecomunicaciones.

2
Telecomunicaciones.
  • ITC instrucción técnica complementaria del
    REBT.
  • ICT infraestructuras comunes de
    telecomunicaciones.
  • Este tipo de infraestructuras de comunicación las
    debe instalar los instaladores eléctricos.
  • Esta instalación tiene como finalidad la
    captación, adaptación y distribución de las
    señales procedentes de

3
Telecomunicaciones.
  • RTV radio y televisión terrestre y satélite.
  • TB-RDSI Telefonía básica y red digital de
    servicios integrados.
  • TLCA y SAFI televisión por cable de banda ancha
    y servicio de acceso fijo inalámbrico.

4
Telecomunicaciones.
  • La instalación de la ICT discurre por las zonas
    comunes de los edificios destinado a viviendas,
    oficinas, etc.
  • Distribuyen las señales captadas por las antenas,
    ( parte superior edificio) y las de cable y
    teléfono ( parte inferior edificio).
  • En cada planta se instala una caja de
    derivaciones denominada registro secundario de
    donde parten las canalizaciones a los diferentes
    abonados.

5
Telecomunicaciones.
  • Las canalizaciones desde el registro secundario
    al abonado, serán tres, una por cada tipo de
    señal.
  • Llegaran hasta el denominado punto de acceso del
    usuario. ( PAU )
  • Este punto de acceso se debe encontrar dentro de
    la vivienda.
  • Del PAU parten la canalización interior del
    usuario hacia los diferentes puntos de
    utilización.
  • Los puntos de utilización reciben el nombre de
    BAT (base de acceso de terminal)

6
Telecomunicaciones.
  • CARACTERÍSTICAS DE LOS MATERIALES
  • PAU Armario de material aislante con
    protecciones mínimas de IK5 e IP33,
  • normalmente empotrado,que dispone de las entradas
    y salidas para los tubos correspondientes.
  • Puede tener tres registros independientes o uno
    solo con tres compartimentos, uno por cada
    registro.
  • Las dimensiones mínimas son
  • Altura 300 mm
  • Anchura 500 mm
  • Profundidad 60 mm
  • Se instalará a una altura con respecto al suelo
    entre 20 y 230 cm.
  • En el interior del PAU se instalará un
    distribuidor de señal, que tenga al menos tantas
    salidas como estancias haya en la vivienda, donde
    se conectarán los cables correspondientes.

7
Telecomunicaciones.
  • CARACTERÍSTICAS DE LOS MATERIALES
  • Canalización interior de usuario se realizará
    mediante tubos curvables para empotrar de las
    mismas características descritas para las
    instalaciones eléctricas.
  • Los tubos se fabrican en diferentes colores, y se
    recomienda la siguiente utilización.
  • Verde para TB y RDSI
  • Azul para TLCA.
  • Blanco para RTV.

8
Telecomunicaciones.
  • CARACTERÍSTICAS DE LOS MATERIALES
  • Cables.
  • Para RTV cable coaxial, con conductor central de
    cobre con aislamiento, una pantalla de cinta
    metalizada y trenza de cobre o aluminio, con
    cubierta no propagadora de la llama, con una
    impedancia de 75 O.
  • Para TB-RDSI cables formados por pares trenzados
    de conductor de cobre, de calibre no inferior a
    0,5 mm de diámetro, aislado con plástico,
    diferenciados según código de colores.

9
Telecomunicaciones.
  • CARACTERÍSTICAS DE LOS MATERIALES
  • Cables.
  • La base de acceso terminal estará dotada de un
    conector hembra tipo bell de 6 vías, o un
    conector RJ-11 para RDSI con 4 hilos.
  • Para TLCA y SAFI por lo general no se cablea,
    solo se canaliza para futuras instalaciones, y se
    deja el tubo con guía incorporada.

10
Telecomunicaciones.
  • CARACTERÍSTICAS DE LOS MATERIALES
  • Instalación
  • Se instalará una BAT por cada dos dependencias, a
    excepción de baños y trasteros, y como mínimo 2
    tomas en las viviendas
  • Donde no este prevista su instalación se dejará
    tubo con guía.
  • Se pueden colocar las tres bases BAT juntas, solo
    la toma de telefonia podrá ir separada.

11
Telecomunicaciones.
  • CARACTERÍSTICAS DE LOS MATERIALES
  • Instalación
  • Junto a las BAT a no más de 0,5 m, se instalará
    una toma de corriente de 16 A.
  • La red interior de usuario partirá de la PAU
    hasta las BAT, a través de tubos curvables en
    configuración estrella, en tramos verticales y
    horizontales.
  • Se necesitan al menos 3 tubos de 20 mm de
    diámetro.

12
Telecomunicaciones.
  • CARACTERÍSTICAS DE LOS MATERIALES
  • Instalación
  • No se pueden realizar puentes entre las
    diferentes BAT del mismo circuito, por lo tanto
    saldrán tantos cables del PAU como bases deban
    instalarse en la vivienda.
  • Seguidamente se muestran detalles de este tipo de
    instalaciones.

13
