Title: PROYECTOS DE AHORRO DE ENERGIA ELECTRICA


1

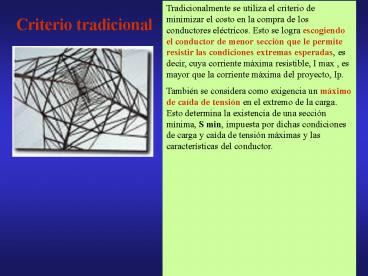

Tradicionalmente se utiliza el criterio de
minimizar el costo en la compra de los
conductores eléctricos. Esto se logra escogiendo
el conductor de menor sección que le permite
resistir las condiciones extremas esperadas, es
decir, cuya corriente máxima resistible, I max ,
es mayor que la corriente máxima del proyecto,
Ip. También se considera como exigencia un máximo
de caída de tensión en el extremo de la carga.
Esto determina la existencia de una sección
mínima, S min, impuesta por dichas condiciones de
carga y caída de tensión máximas y las
características del conductor.
Criterio tradicional
2
Criterio de eficiencia Energética
La sección del conductor incide directamente en
las pérdidas de energía y en el costo del mismo.
Es posible obtener una sección óptima la que, al
aumentar en los ahorros por pérdidas de energía,
compensa los costos asociados al aumento de la
sección. Para los fines de eficiencia energética,
lo que se debe evaluar es la conveniencia de usar
una sección mayor que S min y, si es así, cuántos
valores estándares mayor que el mínimo.
3
se considera como variable física las pérdidas
involucradas en la conducción eléctrica, es
decir, aquéllas derivadas de la resistencia
óhmica del conductor al paso de la corriente.
Así, es posible determinar un costo económico
asociado a estas pérdidas, el que se hace
efectivo en un mayor pago por consumo de energía
eléctrica. Como la resistencia es menor mientras
mayor es la sección del conductor, un aumento de
dicha sección reduce las pérdidas calóricas, al
tiempo que hace subir su precio.
4
Se calcula a partir de la expresión algebraica de
la valoración económica de las pérdidas,
asociadas a la conducción eléctrica y al ahorro
por aumento de sección del conductor.
5
(No Transcript)
6
Debemos determinar para qué sección es mayor el
beneficio(B) expresado como la diferencia entre
el ahorro de pérdidas (Ah) y el aumento de costo
(dC)
7
(No Transcript)
8
(No Transcript)
9
Potencia de Convertidores a Sistemas Trifasicos
10
Banco de Condensadores
11
Cuales son los inconvenientes de un mal factor de
potencia?
  • Un cos (fi) bajo presenta
  • Una sobrecarga en la Institución obligando a
    sobredimensionar lineas, aparellaje,
    protecciones, etc.
  • Un incremento de perdidas
  • Un incremento en el recibo de la Empresa
    Concesionaria Electro Puno S.A.A.

12
Pérdidas en los cables
Esta potencia perdida corresponde básicamente a
la perdida de energía activa que tiene lugar en
los cables (calentamiento).
Pe RI2t donde I P/(U cos(f)),r R/l
Pe 1000rl (P/(Ucos(f))2 t .r
resistencia lineal del cable (ohm/Km) .l
Longitud del cable (Km) P Potencia activa
solicitada por el aparato (KW) U tensión
compuesta (V) entre fases .t Tiempo de
utilización de la potencia P(horas)
Cos (fi) 1 0.9 0.8 0.7 0.6 0.5
Incremento perdidas 0 23 56 104 177 300
13
Ejemplo Potencia del aparato 100
KW Alimentación trifasica Tensión 220/380
V Tiempo de utilización 2500 horas
/año Longitud del cable 100 m Sección 95
mm2 Material Aluminio
Cos (fi) 0.9 Pe 7 700 Kwh/año Cos (fi)
0.6 Pe 17 350 Kwh/año
14
ALUMBRADO PUBLICO
  • Sistemas de Iluminación

15
Balastos o reactancias de doble nivel para ahorro
de alumbrado público
Una versión avanzada o perfeccionada de este
sistema es la denominada sin línea de mando en
la que se ha dotado al relé de conmutación de un
tem-porizador con retardo a la conexión, de forma
que al cabo de un tiempo predeterminado a partir
de la puesta en servicio del alumbrado, se
conmuta au-tomáticamente a la posición de nivel
reducido.
16
Reguladores de Flujo en cabeceras
Actualmente son equipos electrónicos estáticos,
que actúan en forma independiente sobre cada una
de las fases de la red, con el fin de estabilizar
la tensión de cada una de estas respecto al
neutro común en el circuito de salida o
utilización y reducir el nivel de dicha tensión
Para tensiones de alimentación nominales al
conjunto lámpara balasto de 220V. la reducción de
tensión es a 175 V. Para el sodio alta presión y
a 195V para el vapor de mercurio.
17
El problema es que al bajar la tensión tambien
disminuye la vida útil del sistema de iluminación
18
en la actualidad, sea posible abordar, el
desarrolloindustrial de balastos electrónicos
para el control y regulación de lámparas de alta
corriente de descarga, aportando soluciones a los
problemas o imperfecciones que otras técnicas
tenían como pendientes.
De la nueva experiencia de resultados se
logra a) Mantener la misma calidad de
servicio. b) Incrementar el ahorro energético e n
niveles del 15- 18. c) Reducir la factura actual
entre un 18-21 referente a la primera actuación.
19
Proyectos SNIP
  • AMPLIACIÓN Y DIVISION DE ALIMENTADORES
    PRINCIPALES EN SET Nº 50 LOCALIZADO EN LA CIUDAD
    DE JULIACA, inversión 1 525 429 VAN 4 782
    661 , tir 42,3

20
Principio económico de trabajo de Uso eficiente
de energía es convertir las perdidas de energía
en unidades monetarias
Energia 8760Fp.E
Costo de Perdidas
Demanda Fr.P
Donde E Energia Fp Factor de perdidas Fc
Factor de Carga
21
El factor de perdidas es la relación entre las
perdidas promedio y la perdida Maxima
Donde Fp Factor de perdidas Fc Factor de
Carga
22
Factor de responsabilidad, es el consumo de
potencia en diferentes tiempos de los consumidores
Costo Capitalizado
Donde P potencia Fp Factor de
perdidas Fr Factor de responsabilidad
23
Factor de Carga VS Factor de Perdida
24
Costo de perdidas
Donde Fp Factor de perdidas Fc Factor de
Carga
