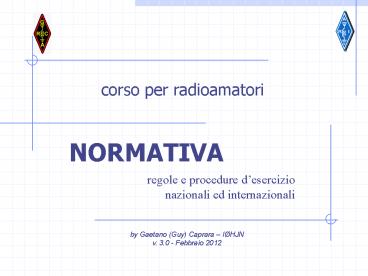

corso per radioamatori

1

• corso per radioamatori

NORMATIVA
regole e procedure desercizio nazionali ed
internazionali
by Gaetano (Guy) Caprara IØHJN v. 3.0 -
Febbraio 2012
2
IL RADIOAMATORE

• chi è costui ?

3
Il Radioamatore

• Lattività di Radioamatore consiste
  nellespletamento di un SERVIZIO
• di istruzione individuale
• di intercomunicazione
• di studio tecnico
• D.L. 259/2003 Codice delle Comunicazioni
• Regolamento Internazionale delle
  Radiocomunicazioni ITU

4
Servizio di radioamatore

• Servizio significa
• Essere di pubblico interesse
• Contribuisce al progresso tecnico delle
  comunicazioni
• Essere benefico alla comunità
• indispensabile nelle calamità naturali
• Essere necessario
• Contribuisce al miglioramento delle relazioni
  internazionali attraverso i rapporti individuali

5
In altre parole

• Progresso Tecnico CULTURA
• Benefico alla comunità VOLONTARIATO
• Necessario AMICIZIA E FRATELLANZA

6
Radioamatori famosi

• IØFCG Francesco Cossiga ex Pres. della Rep.
• EAØJC Juan Carlos Re di Spagna
• JY1 Re Hussein di Giordania (sk)
• VU2SON Sonia Ghandi
• CN8M M. Hassan II Re del Marocco (sk)
• IØZME Giuseppe Zamberletti ex Ministro Prot.
  Civ.
• I2NS Ambrogio Fogar navigatore esploratore
• FO5GJ Marlon Brando
• SP3NR Massimiliano Kolbe martire di Auschwitz
  e nostro santo protettore
• K7UGA Barry Goldwater ex Senatore USA e
  candidato alla Presidenza
  degli Stati Uniti (sk)

7
Il codice del radioamatore
8
Il codice del Radioamatore

• Il Radioamatore si comporta da gentiluomo
• Il Radioamatore è leale
• Il Radioamatore è progressista
• Il Radioamatore è cortese
• Il Radioamatore è equilibrato
• Il Radioamatore è altruista

9
DL 259/03 All 26 Art. 2Norme di esercizio

1. Rispetto delle norme legislative
2. Uso della stazione solo con Patente
3. Comunicazioni solo con altri radioamatori
4. Connessione con reti pubbliche solo per emergenze
5. Linguaggio chiaro o codici riconosciuti
6. Nominativo ad inizio e fine trasmissione
7. Divieto di uso del segnale di soccorso
8. Divieto di intercettazione di segnali non OM

10
Esame per la Patente
11
Programma di esame

• 1. - ELETTRICITA, ELETTROMAGNETISMO E
  RADIOTECNICA
• 2. - COMPONENTI
• 3.- CIRCUITI
• 4.- RICEVITORI
• 5.- TRASMETTITORI
• 6.- ANTENNE E LINEE DI TRASMISSIONE
• 7.- PROPAGAZIONE
• 8.- MISURE
• 9.- DISTURBI E PROTEZIONE
• 10.- PROTEZIONE ELETTRICA

12
Corsi

• Corsi tenuti dalle Sezioni ARI
• Circa 300 sezioni in tutta Italia
• Domanda di ammissione agli esami
• Entro il 30 Aprile o 30 Settembre
• Due sessioni di esame lanno
• Maggio e Ottobre
• Oggi una unica Patente
• Classe A

13
Esonero dagli esami

• Certificato di radiotelegrafista
• Diploma di radiotelegrafista di bordo
• Certificato di operatore GMDSS
• Laurea in ingegneria dellinformazione
• Diploma in elettronica
• Un consiglio
• integrare con lo studio della Radiotecnica

14
Il gergo dei radioamatori
15
Alfabeto fonetico ICAO

• A Alfa J Juliet S Sierra
• B Bravo K Kilo T Tango
• C Charlie L Lima U Uniform
• D Delta M Mike V Victor
• E Echo N November W Whiskey
• F Foxtrot 0 Oscar X X-Ray
• G Golf P Papa Y Yankee
• H Hotel Q Quebec Z Zulu
• I India R Romeo

16
Codice Q

• QRZ Siete chiamato da Chi mi chiama ?
• QSO Posso comunicare direttamente con
• QSL Do accusa di ricezione Cartolina di
  conferma
• QRM Sono disturbato
• QRP Diminuite la potenza di trasmissione
• QRO Aumentate la potenza di emissione
• QSY Trasmettete su un altra frequenza.....KHz
• QRT Cessate la trasmissione

17
Codice Q

• QTH La mia posizione è ..
• QRN Sono disturbato da rumori atmosferici
• QRS trasmettete più lentamente
• QRV sono pronto
• QSB la forza del segnale è variabile
• QRB distanza fra le due stazioni
• QRX vi richiamerò

18
Gergo

• CQ Chiamata generale
• DX Collegamento a lunga distanza
• CQ DX Chiamata a stazioni lontane
• DXpedition Spedizione in paesi lontani e rari
• HAM Radioamatore
• 73 Saluti
• Termini derivanti dalla lingua Inglese
• Shack Rig Balun Handle Etc..
• Da evitare
• Roger Ricevuto HI Risatina
• Break Richiesta di trasmettere 88 Baci

19
Prosign CW (trasmessi senza spazio)

• AR fine messaggio
• AS stand by
• BK invito a trasmettere
• CQ chiamata generale
• K invito a trasmettere
• KN invito a trasmettere a una specifica stazione
• R ricevuto
• SK fine del contatto

20
Abbreviazioni CW

• ABT about
• AGN again
• B4 before
• CFM confirm
• CUL see you later
• DR dear
• PSE please
• TNX thanks
• UR your, you are
• VY very
• ......

21
Il codice RST
22
Readability (comprensibilità)

1. Incomprensibile
2. Appena comprensibile
3. Comprensibile con difficoltà
4. Comprensibile senza difficoltà
5. Perfettamente comprensibile

23
Strength (intensità)

1. Segnali debolissimi, appena percettibili
2. Segnali molto deboli
3. Segnali deboli
4. Segnali discreti
5. Segnali discretamente buoni
6. Segnali buoni
7. Segnali moderatamente forti
8. Segnali forti
9. Segnali fortissimi

24
Tone (nota solo per CW e RTTY)

1. Nota estremamente ronzante
2. Nota assai ronzante di AC
3. Nota ronzante di AC di tono basso leggermente
   musicale
4. Nota piuttosto ronzante discretamente musicale
5. Nota modulata musicale
6. Nota modulata, leggera traccia di fischio
7. Nota quasi DC, leggero ronzio
8. Buona nota di DC, appena una traccia di ronzio
9. Nota purissima di DC

25
Uso pratico del codice

• Per consuetudine nei collegamenti veloci è sempre
  59 (five nine)
• Contest
• DX
• Spedizioni
• Il rapporto reale viene usato
• in QSO discorsivo
• per verifiche tecniche
• su richiesta

26
(No Transcript)
27
QRP ?
Power Output Signal Strength Received
1000 W S9 10dB
100 W S9
25 W S8
6,25 W S7
1,563 W S6
391 mW S5
98 mW S4
24 mW S3
6 mW S2
1,5 mW S1
28
S meter analogico
29
S meter digitale
30
LOG
31
Cosa è il Log

• È il quaderno di stazione su cui registrare le
  informazioni sui collegamenti effettuati
• La tenuta del Log di stazione è obbligatoria per
  legge
• DL 259/03 Art. 215
• sanzione da 34,00 a 370,00 per omissione o
  mancato aggiornamento del Log

32
Informazioni da registrare

• Data
• Ora di inizio e di fine collegamento
• Nominativo stazione collegata
• Frequenza utilizzata
• Rapporto segnali (RST)
• Modo di emissione
• Potenza utilizzata
• Annotazioni varie
• Nome operatore collegato
• Ubicazione
• QSL inviata-ricevuta

33
Log cartaceo
34
Log da computer
35
Situazione DXCC
36
DXCC score
37
DX Map
38
Grey line fusi orari
39
Situazione WAZ
40
Situazione WAS
41
LA QSL
42
Cosa è la QSL

• È una cartolina a conferma del QSO
• una cortesia dovuta
• Le QSL si collezionano
• per soddisfazione personale
• a riprova dei traguardi raggiunti
• per richiedere i Diplomi
• È il biglietto da visita di ogni OM

43
QSL grafiche
IØHJN
44
QSL fotografiche
45
QSL doppia
46
QSL esotiche (tnx 425 ARI DX Magazine)
47
Compilazione QSL
48
IRC
49
Cosa sono

• International Reply Coupon
• Buoni di risposta internazionale equivalenti ad
  una affrancatura postale ordinaria
• Disponibili presso gli uffici postali
• Devono riportare il timbro dellufficio emittente

50
Come si usano

• Per richiedere la spedizione diretta delle QSL
• Inviate la vostra QSL con accluso
• busta pre-indirizzata per il ritorno
• almeno 2 IRC

51
IRC (dal 1/1/2002)
fronte
Timbro dellUfficio Postale emittente
retro
Data di scadnza
52
Nuovi IRC

• dal 1 Luglio 2006 su proposta di Volodymyr Taran,
  un artista grafico dellUcraina.
• il disegno è stato ispirato dal celebre dipinto
  di Michelangelo sulla volta della Cappella
  Sistina le due dita che quasi si toccano a
  rappresentare il concetto di comunicazione.

53
Nuovi IRC (dal 1/7/2006)
fronte
Timbro dellUfficio Postale emittente
54
Avvertenze

• Il nuovo IRC sarà valido sino al31 Dicembre
  2009.
• Lattuale IRC è valido sino al 31 Dicembre 2006
• Potete richiedere allUfficio Postale di
  sostituire i vostri vecchi IRC coi nuovi o un
  equivalente valore in francobolli

55
I.T.U. I.A.R.U.
56
I.T.U.

• International Telecommunication Union
• Organizzazione Internazionale delle Nazioni Unite
• Coordina i Servizi di Telecomunicazioni a livello
  mondiale
• Coinvolgimento di Governi e settore privato

57
History

• 1844 prima trasmissione telegrafica di S. Morse
• 1865 nasce la International Telegraph Union
• 20 Paesi fondatori - Definizione di standard
  comuni
• 1885 nasce la telefonia

58
History

• 1906 prima conferenza Internazionale sulla
  Radiotelegrafia
• 1927 allocazione di bande di frequenza ai vari
  servizi e ai Radioamatori
• 1932 cambia nome e diviene International
  Telecommunication Union

59
REGIONI E ZONE ITU
60
ITURegolamento delle Radiocomunicazioni

• Art. 2 Nomenclature
• Art. 3 Technical characteristic of stations
• Art. 4 Assignment and use of Frequencies
• Art. 5 Frequency allocation
• Art. 15 Interference
• Art. 16 International monitoring
• Art. 19 identification of station
• Art. 25 Amateur services
• App. 1 Classification of emission
• Res. 646 Public protection and disaster relief

(vedi documento allegato)
61
Allocazione Prefissi ITU
(esempio)
H2A-H2Z Cyprus (Republic of) H3A-H3Z Panama
(Republic of) H4A-H4Z Solomon Islands H6A-H7Z
Nicaragua H8A-H9Z Panama (Republic
of) IAA-IZZ Italy JAA-JSZ Japan JTA-JVZ
Mongolia JWA-JXZ Norway JYA-JYZ Jordan
(Hashemite Kingdom of) JZA-JZZ Indonesia
(Republic of)
62
ZONE CQ
63
DXCC

• Elenco ARRL delle entità geografiche del mondo
• Attualmente (Feb 2012) sono 341
• Rilascio di diplomi se confermate con QSL
• Il primo diploma rilasciato con 100 paesi

64
Prefissi di Radioamatore in Italia

Liguria I1, IK1, IZ1 Lazio IØ, IKØ, IZØ
Piemonte I1, IK1, IZ1 Umbria IØ, IKØ, IZØ
Valle d'Aosta IX1 Isole Toscane IA5
Lombardia I2, IK2, IZ2 Isole Laziali IBØ
Veneto I3, IK3, IZ3 Isole Campane IC8
Trentino Alto Adige IN3 Isole Eolie ID9
Friuli Venezia Giulia IV3 Ustica IE9
Emilia Romagna I4, IK4, IZ4 Isole Egadi IF9
Toscana I5, IK5, IZ5 Isole Pelagie IG9
Marche I6, IK6, IZ6 Pantelleria IH9
Abruzzo I6, IK6, IZ6 Isole Cheradi IJ7
Puglia I7, IK7, IZ7 Isole Calabre - Basilicata IJ8
Basilicata (pr. Matera) I7, IK7, IZ7 Isole Siciliane IJ9
Basilicata (pr. Potenza) I8, IK8, IZ8 Isole Venete IL3
Campania I8, IK8, IZ8 Isole Romagnole IL4
Calabria I8, IK8, IZ8 Isole Abruzzo - Marchigiane IL6
Molise I8, IK8, IZ8 Isole Pugliesi IL7
Sicilia IT9 Isole Molisane IL9
Sardegna ISØ Isole Sarde IMØ/ISØ

65
(No Transcript)
66
Piano Nazionale Frequenze(D.M. 28 Febb 2000)
Banda Freq. attribuite Statuto Potenza
max Note 2200 m 137.5 138.8 KHz Secondario
1 W Max 1 W erp 160 m 1830 1850 "
Primario 500 W - 80 m 3500 3800 "
Secondario 500W- - 40 m 7000 7100 "
Primario 500W Più servizio satelliti 30 m
10.100 10.150 MHz Secondario 500W - 20 m
14.000 14.350 " Primario 500W Più servizio
satelliti 17 m 18.070 18.170 " Primario
500W Più servizio satelliti 15 m 21.000
21.450 " Primario 500W Più servizio
satelliti 12 m 24.890 24.990 " Primario
500W Più servizio satelliti 10 m 28.000
29.700 " Primario 500W Più servizio
satelliti 6 m 50.000 51.000 " Secondario
500W - 2 m 144.000 146.000 " Primario
500W Più servizio satelliti 70 cm 430.000
434.000 " Secondario 500W - 70 cm 435.000
436.000 " Primario 500W Più servizio
satelliti 70 cm 436.000 438.000 " Secondario
500W Solo servizio satellite
67
I.A.R.U.

• International Amateur Radio Union
• Istituita nel 1925
• È la Federazione delle Associazioni Nazionali dei
  radioamatori
• Organizzata in tre Radio-Regioni corrispondenti
  alle tre regioni ITU

68
I.A.R.U.

• Membro della ITU
• Promuove il Radiantismo a livello mondiale
• Regolamenta luso delle Frequenze Radioamatoriali

69
Band Plan IARU

• Regolamenta luso delle bande Radioamatoriali
• Un Band Plan per ogni Regione
• causa diverse allocazioni di Frequenza
• Stabilisce luso delle frequenze per modo di
  emissione o tipo di attività

70
Band Plan Region 1 40 metri
Effective January 1, 2006
Frequency
Max bandwidth
Preferred mode and usage
7000 - 7035 200 CW, QRP Centre of Activity
7030 kHz 7035 - 7038 500 Narrow band modes -
digimodes 7038 - 7040 500 Narrow band modes
digimodes, automatically controlled data
stations (unattended) 7040 - 7043 2700
All modes - digimodes, automatically controlled
data stations (unattended), 7043 -7100
2700 All modes, Image Centre of Activity 7043
kHz, Region 1 Emergency Centre of Activity
7060 kHz, SSB QRP Centre of Activity 7090 kHz,
() 7100 - 7200 2700 All modes (2009 200 Hz
and 500 Hz segments below 7100 kHz will be
extended)
71
Band Plan Region 1 20 metri
Effective January 1, 2006
Frequency
Max bandwidth
Preferred mode and usage
14000 - 14060 200 CW, contest preferred, QRS
Centre of Activity 14055 kHz 14060 - 14070 200
CW, QRP Centre of Activity 14060 kHz 14070 -
14089 500 Narrow band modes - digimodes 14089
- 14099 500 Narrow band modes - digimodes,
automatically controlled data stations
(unattended) 14099 - 14101 IBP,
exclusively for beacons 14101 - 14112 2700
All modes - digimodes, automatically controlled
data stations (unattended) 14112 - 14125 2700
All modes 14125 - 14300 2700 All modes, SSB
contest preferred, Priority for Dxpeditions 14195
kHz 5 kHz, Image Centre of Activity 14230
kHz, SSB QRP Centre of Activity 14285 kHz
14300 - 14350 2700 All modes, Global
Emergency centre of activity 14300 kHz.
72
Freq. di Emergenza Internazionali

• Mondiali
• 15m 21.360
• 17m 18.160
• 20m 14.300
• Regione 1
• 40m 7.060
• 80m 3.760
• Definite a Davos nel 2005 nella Conferenza IARU
  Region 1

73
Rete delle Prefetture in Italia

• 40m 7.045
• 80m 3.643.5
• dal 1983
• prove mensili

74
Rispetto del Band Plan

• Dovuto per rispetto degli altri Radioamatori
• Dovuto per Legge
• D.Lvo 259/03 All. 26 art. 10 c. 3

75
CEPT

• Conferenza Europea Poste e Telecomunicazioni
• Racc. TR 61-01
• Licenza internazionale (CEPT) temporanea
• Valida in tutti i Paesi membri
• Racc. TR 61-02
• Definisce i requisiti per una Licenza
  armonizzata (HAREC) a tempo indeterminato

76
Diritto dantenna
77
Un problema da sempre

• Rovina lestetica del condominio
• Ruba le onde della TV
• Danneggia la salute causa elettrosmog
• Linquilino dellultimo piano non concede
  laccesso al terrazzo
• Delibere comunali di divieto per la salvaguardia
  della salute

78
Cosa dice il D.Lvo 259/03

• Art. 209
• I proprietari non possono opporsi
• Linstallazione non deve impedire luso o
  arrecare danni alla proprietà
• Installazione secondo le norme tecniche emanate
  dal Ministero (??)
• Consenso del proprietario e indennità dovuta per
  impianti di servizi

79
Cosa dice il D.Lvo 259/03

• Art. 91 limitazioni della proprietà
• Fili e cavi possono passare sopra o davanti agli
  edifici ove non vi siano finestre
• Il proprietario o il condominio non può opporsi
  allinstallazione
• Fili e cavi non devono limitare il libero uso
  della cosa comune
• Il proprietario è tenuto a concedere il passaggio
  per installazione e manutenzione
• Al proprietario non è dovuta alcuna indennità

80
Cosa dice il D.Lvo 259/03

• Art. 92 Servitù
• Il proprietario ha facoltà di fare sul suo fondo
  qualunque innovazione ancorchè essa importi la
  rimozione o il diverso collocamento degli
  impianti

81
Cosa dice il D.Lvo 259/03

• All. 26 - Art. 17 Installazione di antenne
• Per i Radioamatori si applica lArt. 209 e le
  vigenti norme di
• Carattere tecnico
• Urbanistico
• Ambientale
• Tutela della salute pubblica
• Linstallazione non deve provocare interferenze
  ad altri impianti di radiocomunicazione

82
Tesi di Mimmo I7WWW

• Laurea in Scienze Giuridiche
• Titolo della tesi DIRITTO ALLANTENNA
• Raccolta storica delle sentenze

Obiettivo Dimostrare come il diritto
allantenna deriva dal più ampio diritto della
libertà di espressione del proprio pensiero
garantita dallArt. 21 della Costituzione
(vedi documento allegato)
83
Codice delle Comunicazioni(Decreto Lvo. 259/03)

• Recepisce le raccomandazioni CE relativamente a
  tutti i tipi di comunicazione elettronica
• Per i Radioamatori Art.li 134-144, 209, 215 e 217
• All. 26 normativa tecnica radioamatori
• All 25 contributi

(vedi documenti allegati)
84
Patente unica(Decreto M.le 21/07/05)

• Recepisce la raccomandazione della WRC 2003
  eliminando lesame del CW come requisito per
  accedere alle HF
• Le patenti A e B vengono unificate nellunica
  patente di classe A
• I Radioamatori con nominativo IW possono
  richiedere il cambio di nominativo

85
IL COMPORTAMENTO
86
Consigli di uso

• Ascoltate prima di chiamare
• Usate correttamente i codici
• Uso del nominativo barrato
• Tenete con cura il Log

87
Consigli di uso

• Evitate la frenesia del PTT
• Siate cortesi
• Rispettate il Band Plan

88
Consigli di uso

• Gestite oculatamente i disturbatori
• Usate lalfabeto fonetico ICAO
• Scandite per intero il nominativo

89
IL DX
90
Consigli per luso

• Non accordare sulla frequenza della stazione DX
• Ascoltate di più e trasmettete di meno

91
Consigli per luso

• Siate sempre informati
• Non fate QSO duplicati

92
Consigli per luso

• Non fate i poliziotti della Frequenza
• Siate cortesi sempre

93
Consigli per luso

• Compilate con cura le QSL
• Tenete la vostra stazione sempre in efficienza

94
Consigli per luso

• Inviate sempre il nominativo completo

95
IL CONTEST
96
Consigli per luso

• Definite tattica ed obiettivi
• Verificate le apparecchiature
• Controllate il Computer
• Attenti allorario UTC
• Operate per lintero contest

97
Consigli per luso

• Curate il comfort
• Ottimizzate le operazioni
• Preparatevi la settimana precedente
• Iniziate in chiamata
• Fate statistiche post-contest
