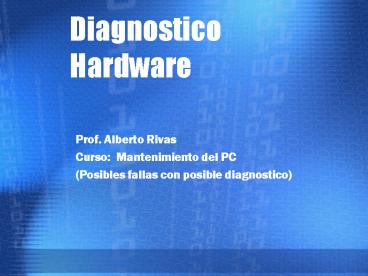

Diagnostico Hardware

1
Diagnostico Hardware

• Prof. Alberto Rivas
• Curso Mantenimiento del PC
• (Posibles fallas con posible diagnostico)

2
Diagnostico de Hardware

• 1. Se oprime el boton de encendido

3
Diagnostico de Hardware

• 2. Aqui la corriente comienza a fluir, llegando
  en primer termino a la fuente de poder

4
Diagnostico de Hardware

• 3. Gira el abanico de la fuente de poder?

Si no, aquí se presenta el primer problema. Algún
fusible de la fuente de poder puede estar dañado
y necesitamos repararlo o algún capacitor. En tal
caso cambiando la fuente se soluciona el
problema.
5
Diagnostico de Hardware

• 4. En caso contrario , la corriente debe llegar a
  la tarjeta madre

Aquí debemos escuchar si no emite algunos bips.
Beep
o si el abanico disipador encima del
microprocesador gira o no
6
Diagnostico de Hardware

• 5. Si el abanico no gira, tenemos un
  sobrecalentamiento en la tarjeta madre que hace
  que se apague. Habra que reemplazarlo.

7
Diagnostico de Hardware

• 6. Si vemos que gira y llega corriente, emitio
  algunos bips? Segun el tipo de bips sabemos si es
  falla de memoria RAM, video, u otro

8
Diagnostico de Hardware

• 6. Generalmente 2 o 3 bips rapidos indican falla
  de memoria ram. La cual habrá que cambiar por
  otra pastilla.

9
Diagnostico de Hardware

• 7. O si tiene las 2 o 3 ranuras ocupadas,
  quitarlas e ir poniendo de 1 x 1 para detectar la
  falla

10
Diagnostico de Hardware

• 8. Aquí habrá que observar el monitor para ver si
  nos muestra información o no. Algunas veces, aun
  cuando no tiene memoria o falla la memoria,
  alcanza a poner las primeras letras e información
  de la BIOS

11
Diagnostico de Hardware

• 9. Si no lo hace, puede ser que entonces sea la
  tarjeta de video. O incluso el mismo monitor cuyo
  cable este en mal estado, o el conector de video
  empotrado a la tarjeta madre.

12
Diagnostico de Hardware

• 10. Siguio su curso y se quedo a mitad de
  despliegue del BIOS? Algunas motherboards fallan
  o se traban si el conector del teclado o raton no
  están en buen estado.

13
Diagnostico de Hardware

• 11. Mostro información de la bios pero no alcanza
  a ejecutarse nada mas? Entonces puede ser una
  tarjeta extra como de sonido, modem, red que
  tenga un corto y no la deje continuar

14
Diagnostico de Hardware

• 12. Termina el examen POST de la BIOS pero tarda
  mucho en arrancar, el siguiente y final problema,
  puede ser el disco duro que este dañado de manera
  lógica o física. Si escuchamos un golpeteo en el
  disco duro es físico. Algunas pistas o puede que
  unas cabezas estén dañadas y no pueda avanzar

15
Diagnostico de Hardware

• 13. Tambien habrá que revisar que no este algún
  diskette o cdrom insertado. En ocasiones, el
  dispositivo de cdrom crea conflictos con el disco
  duro y habrá que desconectarlo para que funcione.


16
Diagnostico de Hardware

• 13. Si todo esto pasa y nos marca un error de
  sistema, entonces el problema no será de
  hardware, sino de software.
