Title: Model dan System


1

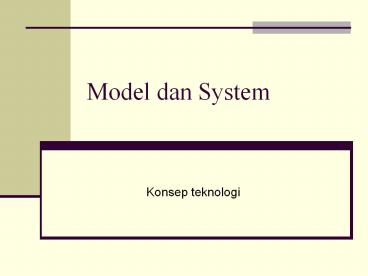

Model dan System
  • Konsep teknologi

2
Cover / objectives
  • What is model ?
  • Types of model
  • Purpose of model
  • How to create a model ?
  • What is system ?
  • Relations between input and output

3
What is Model ?
  • Ia gemar bermain dengan pesawat model
  • Gadis itu berprofesi sebagai fotomodel
  • Model komputer itu sudah kuno
  • Model ? benda kecil yang mempunyai sifat seperti
    sesungguhnya
  • Model ? memperagakan sesuatu sehingga menarik
    untuk ditiru / dibeli (idealisasi)
  • Model ? karakteristik umum yang mewakili
    sekelompok bentuk yang ada.

4
Model in technology fields
  • Representasi suatu masalah dalam bentuk yang
    lebih sederhana dan mudah dikerjakan / dipahami.
  • ATOM ? bagian terkecil unsur yang mempunyai
    sifat
  • Mengandung muatan positif dan negatif
  • Berukuran sangat kecil (10-10Meter, almost
    invisible)

5
Model in technology fields
  • Model ATOM kemudian direpresentasikan berdasarkan
    sifat tersebut
  • Model Atom Thomson
  • Bola pejal yang bermuatan positif mengandung bola
    kecil yang bermuatan negatif
  • Model Atom Rutherford
  • Inti yang bermuatan positif dikelilingi elektron
    yang bermuatan negatif
  • Dengan model ini atom jadi lebih mudah dipahami

6
Sample of problems
  • Masalah lalu lintas kota
  • Kemacetan, kekacauan, kecelakaan dll
  • Alternatif mengatasinya dengan mengubah arah lalu
    lintas
  • Sulitnya adalah dalam proses mencoba arah yang
    dianggap betul, karena
  • Memiliki resiko kemacetan sangat besar
  • Butuh waktu lama sebelum mendapat kesimpulan

7
Sample of problems
  • Upaya mencari model
  • Arah lalulintas jumlah kendaraan yang lewat
    persatuan waktu
  • Arus listrik jumlah muatan listrik yang lewat
    persatuan waktu
  • Terdapat analogi antara arus lalu lintas dgn arus
    listrik

8
Types of model
  • Model Ikonik
  • Memberikan visualisasi atau peragaan dari masalah
    yang ditinjau
  • Model Analog
  • Didasarkan pada keserupaan gejala yang
    ditunjukkan oleh masalah dan yang dimiliki oleh
    model
  • Model Simbolik / Matematik
  • Menyatakan kuantitatif, persamaan matematik yang
    mewakili masalah.

9
Iconic model
  • Foto Udara
  • Masalah letak bangunan, pertamanan, ruang parkir,
    system lalu lintas dan sebagainya, dengan
    memeriksa foto udara dapat lebih cepat ditinjau
  • Maket
  • Maket memberikan gambaran bentuk bangunan yang
    akan dibuat, tata letak dan hubungan fungsional
    bangunan

10
Birds view
11
Birds View
12
Maket
13
Maket
14
Birds view of Maket
15
Iconic Model
  • Grafik

16
Analog model
  • Model analog1 masalah lalu lintas vs rangkaian
    listrik
  • Model analog2 gelombang suara vs gelombang air
  • Karakteristik suara dalam ruang dapat dipelajari
    dengan model (ikonik) ruangan dan menempatkannya
    dalam bak dangkal berisi air yang digetarkan
  • Gelombang permukaan air sebagai model dari
    gelombang suara ? menentukan penampang ruangan
    auditorium

17
Analog model
18
Model Matematik / Simbolik
19
Model Matematik / Simbolik
  • Berapa berat badan seseorang yang mempunyai
    tinggi 160 Cm ?
  • Menurut Model B 0,9 (160) 78 66 Kg.
  • Akan tetapi harus hati-hati Seorang dengan
    tinggi 80 Cm,
  • menurut model akan mempunyai berat B 0,9 (80)
    -78     - 6 Kg

20
Model Matematik / Simbolik
  • Sifat Model Matematika
  • Merupakan bahasa yang eksak
  • Memberikan hasil kuantitatif
  • Mempunyai aturan (rumus, cara pengerjaan) yang
    memungkinkan penurunan / pengembangan lebih jauh
  • Pedoman Kerja Dengan Model Matematik
  • Amati dan definisikan masalahnya (pembuatan model
    ikonik akan sangat membantu)
  • Tuliskan persamaan matematik yang mewakili
    masalah
  • Tarik interpretasi atau kerjakan lebih lanjut
    persamaan tersebut

21
Kegunaan model
  • Untuk berpikir analisis.
  • Untuk berkomunikasi
  • Untuk memperkirakan/prediksi
  • Untuk pengendalian / kontrol
  • Untuk berlatih/simulasi

22
Pembentukan Model
  • 1. Berdasarkan observasi atas masalah,
    bentuk/pilih suatu model, pada awal pembentukan
    model dilakukan penyederhaan berupa
  • Linierisasi
  • Variable tertentu dianggap sangat kecil
    pengaruhnya.
  • 2. Melakukan pengujian/pengukuran untuk
    membandingkan kenyataan dengan apa yang
    digambarkan/diramalkan oleh model.
  • 3. Dari perbandingan dan penyimpangan antara
    model dan kenyataan diputuskan untuk memilih
    tahap 4 atau tahap 5
  • 4. Menghentikan penyempurnaan model karena tidak
    ekonomis lagi atau karena ketelitiannnya sudah
    mencukupi
  • 5. Mengulangi proses dengan anggapan bahwa akan
    lebih ekonomis atau masih dapat diperoleh lebih
    teliti lagi

23
Pembentukan Model
24
Pembentukan model
  • Untuk memperoleh ketelitian yang semakin tinggi
    ada harga yang harus dibayar, yaitu
  • Kebutuhan data yang semakin banyak
  • Pekerjaan yang semakin rumit
  • Biaya yang semain besar

25
Model mana yang tepat ?
26
Model mana yang tepat ?
27
System
  • Arti Hubungan dari beberapa kejadian yang
    berbeda dan kadang-kadang dalam suatu cara yang
    rumit (complicated), mereka saling mempengaruhi
  • Kata Kunci  hubungan , kejadian kejadian,
    rumit, saling pengaruh
  • SISTEM Jalinan dari berbagai hal yang saling
    berinteraksi

28
Sample of system
29
Sample of system
30
Input dan Output
  • Tidak selalu  sesuatu yang diberikan / dimasukan
    itu merupakan masukan sistem.
  • Tidak selalu sesuatu yang dihasilkan merupakan
    keluaran sistem.
  • yang benar adalah
  • KELUARAN SASARAN YANG DITINJAU
  • MASUKAN   PENYEBABNYA.

31
Tipe dasar sistem
  • Scalor
  • Output merupakan perkalian suatu nilai konstan
    dengan Input
  • Adder
  • Output merupakan penjumlahan antar Input
  • Integrator
  • Input merupakan suatu nilai yang menunjukkan
    tingkat perubahan nilai Output

32
Tipe dasar sistem
33
Mengapa Perlu Mempelajari Sistem ?
  • UNTUK MEMAHAMI SISTEM
  • - Bagaimana hubungan antara masukan dan keluaran
    TOTAL ?
  • - Bagaimana hubungan antara masukan dan keluaran
    masing-masing subsistem ?
  • - Bagaimana keluaran subsistem menjadi masukan
    subsistem lainnya?
  • - Mendapatkan gambaran menyeluruh (overview) yang
    jelas
  • - Memperkirakan kemungkinan dimana dapat timbul
    masukan gangguan

34
Peranan Model Dalam Mempelajari Sistem
  • Dengan pemodelan masalah diwakili oleh diagram
    kotak yang mempunyai masukan dan keluaran
  • Hubungan antara masukan dan keluaran dinyatakan
    secara matematika

35
Bagaimana Menggambarkan Sistem Dengan Lengkap Dan
Teliti ?
  • 1. Sistem berfungsi untuk apa ? (untuk
    pendinginan, pemindahan posisi, kecepatan
    tinggi, dll)
  • 2. Apakah masukan dan keluaran yang penting ?
  • 3. Bagaimana keluaran ditentukan oleh masukan ?
  •
  • Untuk Menyempurnakan Performasi
  • 1. Bagaimana mengubah hubungan masukan dan
    keluaran ?
  • 2. Apakah masukan dapat dikontrol ?
