Alat Ukur Listrik

1

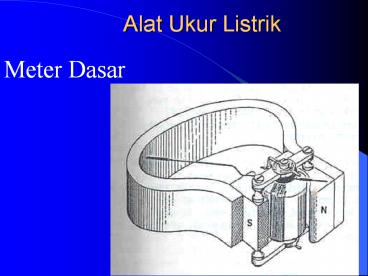

Alat Ukur Listrik
Meter Dasar
2
(No Transcript)
3
DIGITAL MULTIMETER(tampak Depan)
4
DIGITAL MULTIMETER(Tampak Belakang)
5
Pemasangan Voltmeter dan Ampermeter
Current through ---- Voltage Across
6
Memperbesar batas ukur
Ammeter Voltmeter Rp Rm (n-1) (RsRm) 1mA
2V
7
Ammeter dengan beberapa batas ukur
8
Desain Meter Dasar denganhambatan shunt dan
hambatan luar
9
Mengenal isyarat (signal) elektronika
10
Mengenal Komponen Elektronika

1. Resistor
2. Kapasitor
3. Induktor

11
Kapasitor Keping Sejajar
Kapasitansi q v C Arus i i dq/dt C
dv/dt
12
INDUKTOR
v L di/dt L induktansi diri
13
Rangkuman
Resistor Kapasitor Induktor
V i R v L di/dt I V/R i C
dv/dt
14
Arus Transien padaRangkaian RC
Pengisian Pengosongan
15
Contoh grafik pengosongan kapasitor pada
rangkaian RC
16
Contoh
Jika V 5 V, R 600 ohm dan C 33 pF a) Saklar
pada posisi 2 untuk periode waktu yang cukup lama
sehingga muatan kapasitor telah secara sempurna
terlucuti. Saat t 0, saklar dipindah ke posisi
1, tentukan persamaan pengisian kapasitor VC(t)
untuk t gt 0. Gambarkan grafik VC(t) terhadap t
b) Jika saklar pada posisi 1 cukup lama sehingga
kapasitor termuati penuh, saat t 0 saklar
dipindah ke posisi 2. Tentukan persamaam VC(t)
untuk t gt 0.
17
Rangkaian Deferensiator

Mengubah gelombang kotak menjadi gelombang pulsa
18
Rangkaian Integrator
19
Rangkaian Integrator dan Deferensiator dengan
Op-Amp
INTEGRATOR
DEFERENSIATOR
