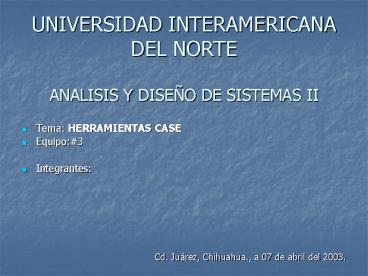

UNIVERSIDAD INTERAMERICANA DEL NORTEANALISIS Y
DISEÑO DE SISTEMAS II

• Tema HERRAMIENTAS CASE
• Equipo3
• Integrantes
• Cd. Juárez, Chihuahua., a 07 de abril del 2003.

2
HERRAMIENTAS CASE

• DEFINICION.
• CASE es una filosofía que se orienta a la mejor
  comprensión de los modelos de empresa, sus
  actividades y el desarrollo de sistemas de
  información. Esta filosofía involucra además el
  uso de programas que permite
• Construir los modelos que describe la empresa.
• Describir el medio en el que se realizan las
  actividades.
• Llevar a cabo la planificación.
• El desarrollo del sistema informativo desde la
  planificación, pasando por el análisis y diseño
  de sistemas, hasta la generación del código de
  los programas y la documentación.

3
HERRAMIENTAS CASE

• OBJETIVOS.
• Aumentar la productividad de las áreas de
  desarrollo y mantenimiento de los sistemas
  informáticos.
• Mejorar la calidad del software desarrollado.
• Reducir tiempos y costos de desarrollo y
  mantenimiento del software.
• Mejorar la gestión y dominio sobre el proyecto en
  cuanto a su planificación, ejecución y control.
• Mejorar el archivo de datos (enciclopedia) de
  conocimientos y sus facilidades de uso,
  reduciendo la dependencia de analistas y
  programadores.

4
HERRAMIENTAS CASE

• OBJETIVOS.
• Automatizar
• El desarrollo del software.
• La documentación.
• La generación del código.
• El chequeo de errores.
• La gestión del proyecto.
• Permitir
• La reutilización (reusabilidad) del software.
• La portabilidad del software.
• La estandarización de la documentación.
• Integrar las fases de desarrollo (ingeniería de
  software) con las herramientas CASE.
• Facilitar la utilización de las distintas
  metodologías que desarrollan la propia ingeniería
  de software.

5
HERRAMIENTAS CASE

• ENCICLOPEDIA.
• En el contexto CASE se entiende por
  enciclopedia a la base de datos que contiene
  todas las informaciones relacionadas con las
  especificaciones, análisis y diseño del software.
  En esta base de datos se incluyen las
  informaciones de
• DATOS Son elementos, atributos (campos),
  asociaciones (relaciones), entidades (registros),
  almacenes de datos, estructuras, etc.
• PROCESOS Procesos, funciones, módulos, etc.
• GRAFICOS DFD (Diagrama de flujo de datos), DER
  (Diagrama entidad relación), DFD (Diagrama de
  descomposición funcional), ED (Diagrama de
  estructura), Diagrama de clases, etc.
• REGLAS De Gestión, de métodos, etc.

6
CLASIFICACION DE LAS HERRAMIENTAS CASE

• Clasificación del CASE en función de las fases
  del ciclo de vida abarcadas.
• HERRAMIENTAS INTEGRADAS, I-CASE (integrated CASE,
  CASE INTEGRADO) abarcan todas las fases del
  ciclo de vida del desarrollo de sistemas. Son
  llamadas también workbench.
• WORKBENCH Son conjuntos integrados de
  herramientas que dan soporte a la automatización
  del proceso completo de desarrollo del sistema
  informático. Permiten cubrir el ciclo de vida
  completo. El producto final aportado por ellas es
  un sistema en código ejecutable y su
  documentación.
• HERRAMIENTAS DE ALTO NIVEL, U-CASE (Upper CASE-
  CASE Superior) o front-end, orientadas a la
  automatización y soporte de las actividades
  desarrolladas durante las primeras fases del
  desarrollo planificación estratégica,
  requerimientos de desarrollo.

7
CLASIFICACION DE LAS HERRAMIENTAS CASE

• HERRAMIENTAS NIVEL MEDIO, (Middle CASE) abarca
  las fases de análisis y diseño.
• HERRAMIENTAS DE BAJO NIVEL, L-CASE (Lower CASE -
  CASE inferior) o back-end, dirigidas a las
  últimas fases del desarrollo generación de
  código, construcción e implantación.
• JUEGO DE HERRAMIENTAS O TOOLKITS Son el tipo más
  simple de herramientas CASE. Permiten
  automatizar un conjunto de tareas de algunas de
  las fases del ciclo de vida del sistema
  informático planificación estratégica, análisis,
  diseño, generación de programas.

8
CICLO DE VIDA
FASE 2 DECISION
FASE 3 DESARROLLO
FASE 4 PRODUCCION
FASE 1 PREVIA
MODELO DETALLADO
MODELO DE IMPLANTACION
MODELO GLOBAL
Upper CASE
Middle CASE
Lower Case
Creación Dispositivo De Estudios
Análisis Global
Análisis Detallado
Diseño Detallado
Programación Y puesta a punto
Implantación
Mantenimiento
CICLO DE VIDA DEL SISTEMA DE INFORMACION
9
CLASIFICACION DE LAS HERRAMIENTAS CASE

• 2. Clasificación del CASE utilizando la
  funcionalidad como criterio principal.
• HERRAMIENTAS DE PLANIFICACION DE SISTEMAS DE
  GESTION.
• Sirven para modelizar los requisitos de
  información estratégica de una organización.
  Proporcionan un "metamodelo" del cual se pueden
  obtener sistemas de información específicos. Su
  objetivo principal es ayudar a comprender mejor
  cómo se mueve la información entre las distintas
  unidades organizativas. Estas herramientas
  proporcionan una ayuda importante cuando se
  diseñan nuevas estrategias para los sistemas de
  información y cuando los métodos y sistemas
  actuales no satisfacen las necesidades de la
  organización.

10
CLASIFICACION DE LAS HERRAMIENTAS CASE

• HERRAMIENTAS DE ANALISIS Y DISEÑO
• Permiten al desarrollador crear un modelo del
  sistema que se va a construir y también la
  evaluación de la validez y consistencia de este
  modelo. Proporcionan un grado de confianza en la
  representación del análisis y ayudan a eliminar
  errores con anticipación. Se tienen
• Herramientas de análisis y diseño (modelamiento)
• Herramientas de creación de prototipos y de
  simulación
• Herramientas para el diseño y desarrollo de
  interfases
• Máquinas de análisis y diseño (mopdelamiento)

11
CLASIFICACION DE LAS HERRAMIENTAS CASE

• HERRAMIENTAS DE PROGRAMACION
• Aquí se engloban los compiladores, los editores
  y los depuradores de lenguajes de programción
  convencionales. Ejemplo de estas herramientas
  son
• Herramientas de codificación convencionales
• Herramientas de codificación de cuarta generación
• Herramientas de programación orientadas a
  objetos.
• HERRAMIENTAS DE INTEGRACION DE PRUEBA
• Sirven de ayuda a la adquisición, medición,
  simulación y prueba de los equipos lógicos
  desarrollados. Entre las más utilizadas están
• Herramientas de análisis estático
• Herramientas de codificación de cuarta generación
• Herramientas de programación orientadas a los
  objetos.

12
CLASIFICACION DE LAS HERRAMIENTAS CASE

• HERRAMIENTAS DE GESTION DE PROTOTIPOS
• Los prototipos son utilizados ampliamente en el
  desarrollo de aplicaciones, oara la evaluacioón
  de especificaciones de un sistema de información
  o para un mejor entendimiento de cómo los
  requisitos de un sistema de información se
  ajustan a los objetivos perseguidos.
• HERRAMIENTAS DE MANTENIMIENTO
• Esta categoria se puede subdividior en
• Herramientas de ingeniería inversa
• Herramientas de reestructuración y análisis de
  código
• Herramientas de reingeniería
• Herramientas de gestión de proyectos

13
ETAPAS EN EL METODO CASE

• La medotologia CASE se basa en un analizas y
  desarrollo del tipo descendiente en el que el
  ciclo de vida se comprende en las siguientes
  etapas
• ESTRATEGIA
• ANALISIS
• DISEÑO
• CONSTRUCCION
• DOCUMENTACION
• TRANSICION
• PRODUCCION.

14
ETAPAS DEL METODO CASE
15
ETAPAS DEL METODO CASE

• ESTRATEGIA.
• Tiene por objetivo lograr un entendimiento claro
  de las necesidades de la organización y del
  ambiente en que opera el sistema o sistemas de
  implementación con el fin de tener una visión
  desde los puntos de vista de la dirección
  corporativa, se analizan las diferentes funciones
  que realiza la organización y sus necesidades de
  información a todos los niveles. En esta etapa
  se realizan una serie de entrevistas con la
  dirección y los responsables de los
  departamentos, así a partir de esta información
  se realiza así un primer modelado de los
  requerimientos del sistema de información
  adecuado a las necesidades de la organización,
  además de los requerimientos antes obtenidos, se
  toman en cuenta las tecnologías en este momento
  disponibles y los sistemas de información ya
  existentes en operación.
• Los resultados de esta etapa son, un conjunto de
  modelos de la empresa, un conjunto de
  recomendaciones, y un plan acordado de desarrollo
  de los sistemas de información, la elaboración de
  este ultimo se hará de acuerdo a las necesidades
  actuales y futuras de la organización, tomando en
  cuenta restricciones operativas, financieras y
  técnicas.

16
ETAPA DE ESTRATEGIA
17
ETAPAS DEL METODO CASE

• ANALISIS
• La etapa de análisis toma y verifica los
  descubrimientos de la etapa de estrategia y
  expande estos en suficiente detalle para asegurar
  la precisión de los modelos de la empresa
  posibilitando un fundamento sólido para el
  diseño, dentro del alcance de la organización y
  tomando en cuenta sistemas existentes.
• Durante esta etapa se realiza una serie de
  entrevistas a nivel operativo y técnico. Con la
  participación los responsables la operación de
  las funciones que serán automatizadas se realiza
  un análisis detallado de sus requerimientos
  específicos en cuanto a objetivos, subfusiones,
  información, datos, etc.

18
ETAPAS DEL METODO CASE
En esta etapa a partir de los modelos de la
organización obtenidos en la anterior y del
producto del análisis de esta, se genera el
modelado del sistema. Los modelos básicos de esta
etapa son -El de entidad relación, que modela
mediante relaciones lógicas todos los datos
involucrados en el sistema, de tal manera que
cualquier tipo de explotación (consulta o
modificación) sean posibles. -El funcional que
modela los diferentes servicios que ofrecerá el
sistema mediante una organización y clasificación
de las diversas funciones y subfusiones que
fueron identificadas en el análisis. Como
resultados de esta etapa se definen las
restricciones que tendrá el sistema y la
estrategia que se seguirá en la etapa transición.
19
ETAPA DE ANALISIS
ANALISIS DE FUNCIONES
ENTREVISTAS
MODELO FUNCIONAL
ANALISIS MODELACION SISTEMA
ANALISIS DE DOCUMENTOS
MODELO ENTIDAD/RELACION
DEFINICION DE RESTRICCIONES
DEFINICION DE LA TRANSICION
ANALSIIS DE DATOS
20
ETAPAS DEL METODO CASE

• DISEÑO.
• Esta toma los requerimientos y el modelado de la
  etapa de análisis y determina la mejor manera de
  satisfacerlos, logrando niveles de servicios
  acordados, dados al ambiente técnico y las
  decisiones previas en los niveles requeridos de
  automatización. Es decir que del diseño
  conceptual se pasa al diseño final que será
  utilizado para la implementación, por ejemplo en
  esta etapa, el modelo entidad-relación será
  transformado en un diseño de base de datos, y en
  especificaciones de almacenamiento y el modelo
  funcional, en módulos y manuales de
  procedimientos.
• El diseño final del sistema integra tres
  diseños, el de la base de datos, el de la
  aplicación y el de la red además se elaboran los
  planes de prueba y de transición y se realizan
  los diseños de los sistemas de auditoria y
  control, y el de respaldos y recuperación. Los
  resultados de esta etapa lo constituyen, la
  arquitectura del sistema, el diseño de la base de
  datos, la especificación de los programas, la
  especificación de los manuales de procedimientos.

21
ETAPA DE DISEÑO
ESPECIFICACION DE LOS MANUALES DE PROCEDIMIENTOS
DISEÑO DE LA APLICACION
DISEÑO DE LA BASE DE DATOS
DISEÑO DE LA BASE DE DATOS
ESPECIFICACION DE LOS PROGRAMAS
DISEÑO FINAL
DISEÑO DE LA RED
ARQUITECTURA DEL SISTEMA
ANALISIS DE DATOS
PLAN DE PRUEBAS
PLAN DE TRANSICION
DISEÑO DE SISTEMA DE RESPALDO
22
ETAPAS DEL METODO CASE

• CONSTRUCCION.
• En esta etapa de construcción se codificarán y
  probarán los nuevos programas, usando
  herramientas apropiadas. Esta etapa involucra
  planeación, diseño de la estructura del sistema,
  codificación de abajo hacia arriba (pruebas de
  unidades y enlaces), pruebas de arriba hacia
  abajo (prueba del sistema) y un enfoque
  disciplinado en la realización del trabajo y en
  el control de versiones del sistema y pruebas.
• Los resultados de esta etapa son los programas
  probados y la base de datos afinada.
• Los resultados de esta etapa lo constituyen los
  programas probados y las bases de datos afinadas.

23
ETAPA DE CONSTRUCCION
DISEÑO DE LA BASE DE DATOS
BASE DE DATOS AFINADA
CONSTRUCCION
PROGRAMAS PROBADOS
ARQUITECTURA DEL SISTEMA
HERRAMIENTAS
ESPECIFICACION DE LOS PROGRAMAS
24
ETAPAS DEL METODO CASE

• DOCUMENTACION.
• Uno de los productos fundamentales para un uso y
  mantenimiento efectivo de los sistemas
  programados son los manuales. Esta metodología
  incluye una etapa dedicada a esta actividad tan
  importante y hace hincapié para que en su
  elaboración se consideren el estilo de trabajo y
  las necesidades propias de los usuarios que
  utilizarán y mantendrán el sistema. Esta etapa se
  realiza al mismo tiempo que la de construcción.
• Los manuales, resultados de esta etapa, se
  elaboran a partir de las especificaciones de
  diseño, de los programas realizados y del
  análisis del estilo de trabajo y nivel de
  competencia de los usuarios y operadores de los
  sistemas.

25
ETAPA DE DOCUMENTACION
ESPECIFICACION DE LOS PROGRAMAS
MANUAL TECNICO
MANUAL DE USUARIO
CONSTRUCCION
PROGRAMAS PROBADOS
ESTILOS DE TRABAJO DE LOS USUARIOS
26
ETAPAS DEL METODO CASE

• TRANSICION.
• La implantación de sistemas no necesariamente
  implica la sustitución total de los antiguos
  subsistemas y de sus bases de datos
  correspondientes. En ciertos casos, por razones
  operativas y/o económicas, los nuevos sistemas
  integran algunos de los antiguos., pero como
  quiera que sea la introducción ya sea de un
  sistema completamente nuevo o un sistema que
  integra ya existentes implica un nuevo tipo de
  uso y de operación que deberá ser asimilado y
  aprendido por los usuarios y operadores. Por esta
  razón, el desarrollo de un sistema no se termina
  con su programación., antes de su liberación para
  su uso, se debe preveer un periodo de transición
  que deberá incluir la alimentación de la nuevas
  bases de datos, la capacitación de los usuarios y
  el desarrollo de pruebas.
• En esta metodología la transición conforma una
  de sus etapas y en ella se realizan todas la
  tareas necesarias para la implementación y
  proporciona un periodo inicial de soporte al
  sistema. La transición debe llevarse a cabo con
  una interrupción mínima de la organización, y
  debe dejar a los usuarios confiados y listos para
  explotar el nuevo sistema. El resultado final de
  esta etapa es un reporte que muestra que las
  pruebas fueron satisfactorias.

27
ETAPA DE CONSTRUCCION
NUEVO SISTEMA
DISENO FINAL
REPORTE DE LAS PRUEBAS
SUBSISTEMAS ANTIGUOS
CAPACITACION
ALIMENTACION DE LA BASE DE DATOS
PRUEBAS
28
ETAPA DE PRODUCCION

• PRODUCCION.
• En esta etapa se asegura que el sistema funcione
  correctamente en la mayoría de los casos, y con
  intervención mínima de los administradores del
  sistema. Para esto se realizan nuevas pruebas, se
  reevalúan los resultados y se hacen refinamientos
  del sistema, los cambios necesarios deberán ser
  introducidos sin afectar a los usuarios, y deberá
  conseguirse la máxima confianza de los usuarios.
  El resultado de esta etapa es un sistema listo
  para su operación.

SISTEMA LISTO PARA SU OPERACION
PRODUCCION
NUEVO PROGRAMA
PRUEBA FINAL VALIDACIONES REFINAMIENTOS
29
CLASES DE HERRAMIENTAS FUNCIONALES
TIPOS DE HERRAMIENTAS EJEMPLOS
Herramientas de administración Herramientas PERT,de estimación.
Herramientas de edición Editores de texto, de diagramas,Procesadores de palabras.
Heramientas de prototipo Lenguajes de alto nivel, generadores de interface.
Herramientas de lenguajes Compiladores, intérpretes.
Herramientas de prueba Comparadoras de archivos, generadores de prueba de datos.
Herramientas de depuración Sistemas interactivos de depuración.
Herramientas de reingienería Sistemas reestructurados de programas, sistemas de referencia cruzada.
30
GRACIAS POR SU ATENCION
