RESORTES

1

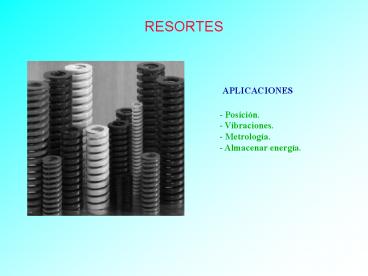

RESORTES
APLICACIONES

• Posición.
• Vibraciones.
• Metrología.
• Almacenar energía.

2
Tensión - Deformación
Curva esfuerzo deformación unitaria para un ciclo
completo de carga.
Coeficiente de pérdida ?v ? U/2U ? U.-cambio de
energía en un ciclo. U.- energía elástica
almacenada. Medida de pérdida de energía/ciclo
3
Tensión - Deformación

• Performance index
• Indice de Rendimiento
• Valores usuales
• Polímeros 0.01 0.1
• Metales 0.001 0.01
• Compuestos y madera 0.01
• Elastómeros 0.1 -1.0

4
Materiales empleados en resortes
Propiedades generales
5
Coeficientes de Tensión
Coeficientes Ap y m, para materiales empleados en
resortes.
6
Resortes helicoidales
(a) alambre recto antes de arrollarlo
(b) alambre arrollado que muestra el cortante
transversal(o directo)
(c) alambre arrollado que presenta el cortante de
torsión.
7
Esfuerzos Combinados.
Esfuerzos cortantes que actúan sobre el alambre y
la espira. (a) torsión pura (b) carga
transversal (c) esfuerzos combinados, sin
efectos de curvatura (d) mismo caso, teniendo en
cuenta los efectos de la curvatura.
8
Resortes de compresión Terminaciones
Comunmente se emplean estos cuatro tipos. (a)
Simple (b) Simple y rectificado (c) cuadrado
(d) Cuadrado y rectificado.
Se obtiene una mejor transferencia de la carga
empleando extremos rectificados
9
Resortes de compresión Formulación
10
Resortes de compresión Longuitudes y fuerzas
Varias longuitudes y fuerzas aplicables a
resortes helicoidales de compresión. (a) Sin
carga (b) Bajo carga inicial (c) Carga de
operación (d) Carga de bloque.
11
Fuerza vs. Deflección
Representación gráfica de la deflexión, la fuerza
y la longuitud para las mencionadas posiciones
del resorte.
12
Resortes de compresión Alabeo y oscilación
Condiciones críticas de alabeo para extremos
paralelos y no paralelos de resortes de
compresión.Engineering guide to spring
design,Barnes group, Inc.
13
Resortes de extensión Terminaciones
(a) Diseño convencional (b) Vista lateral del
caso (a) (c) diseño mejorado del caso anterior
(d) vista lateral del mismo.
14
Carga inicial
Rango preferido del esfuerzo de precarga para
varios índices de resortes. adaptado de Almen
and Laszlo (1936).
15
Resortes de Torsión
16
Resortes de hojas (Ballestas)
(a) Resorte en voladizo de placa triangular (b)
resorte de hojas múltiples equivalente.
17
Resortes Belleville
18
Comportamiento de un resorte Belleville
Respuesta fuerza - deflexión de un resorte
Belleville de Norton, R.L. Machine Design
(1996).
19
Resortes Belleville
Diferentes disposiciones. (a) En paralelo
º (b) En serie. Fuerza vs
Deformación
20
Unidad de alimentación Dickerman
de SME(Society of Manufacturing Engineers)
(1984).
21
Unidad de alimentación Dickerman
22
EJERCICIOS
1. Un resorte helicoidal de compresión con
extremos simples se diseñan para tener una razón
de resorte, K100 000 N/m, con un diámetro de
alambre, d 10 mm y un índice de resorte, C5. El
valor de tensión cortante máximo, coincide con la
tensión admisible de 480 N/mm2 y un módulo de
cortadura, G 80 Gpa. Hallar Número de espiras
activas, la carga estática máxima permisible, y
el paso fabricado demanera que la carga máxima
solo comprime el resorte hasta su longuitud
sólida.
2.Un resorte de compresión de espiras hecho de
alambre de piano con extremos cuadrados y
rectificados. Con K 1250 N/m y soporta una carga
estática que lleva al resorte a longuitud de
bloque de 60 N. C10. Hallar Encuentre el
diámetro del resorte y el diámetro medio de la
espira para el límite cuando el resorte se
comprime a bloque. Proporcione las longuitudes
libre y sólida e indique si el alabeo representa
un problema. También proporcione una
recomendación de diseño.
