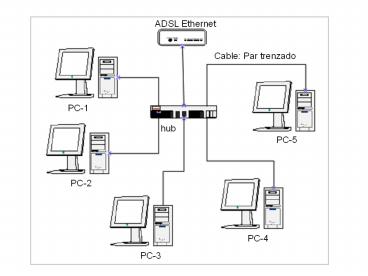

hub

1
ADSL Ethernet
Cable Par trenzado
PC-1
hub
PC-5
PC-2
PC-4
PC-3
2
1.2 Concepto de redes Es un conjunto de
dispositivos físicos "hardware" y de programas
"software", mediante el cual podemos comunicar
computadoras para compartir recursos (discos,
impresoras, programas, etc.) así como trabajo
(tiempo de cálculo, procesamiento de datos, etc.)
Servidor
PC-1
PC-7
Hub 1
PC-2
Hub 3
Hub 2
PC-3
PC-6
PC-4
PC-5
3
1.3 Redes de computadoras Una red debe ser
Confiable. Estar disponible cuando se le
requiera, poseer velocidad de respuesta
adecuada. Confidencial. Proteger los datos sobre
los usuarios de ladrones de información. Integra.
En su manejo de información.
1.4 Por qué necesito una red? Una red ahorra
tiempo y dinero, permitiendo a los empleados de
una compañía comunicarse y compartir información.
Reduce aún más los costos eliminando la necesidad
de contar con impresoras, módems y sistemas de
almacenamiento de archivos adicionales en una
red, toda esta tecnología se puede compartir.
Incluso se puede compartir una línea externa para
obtener acceso a Internet a través de la red.
4
1.5 Razones para instalar una red de Computadoras

• Instalar una red de computadoras puede ofrecer
  muchas ventajas para su trabajo. Estas son
  algunas ventajas ofrecidas al instalar una red de
  computadoras.
• - Compartir programas y archivos.
• - Compartir los recursos de la red.
• - Compartir bases de datos.
• - Expansión económica de una base de PC.
• - Posibilidad de utilizar software de red.
• - Uso del Correo Electrónico.
• - Creación de grupos de trabajo.
• - Gestión centralizada.
• - Seguridad.
• - Acceso a más de un sistema operativo.
• - Mejoras en la organización de la empresa.

5
CLASIFICACIÓN DE LAS REDES
Por localización Red de área personal
(PAN) Red de área local (LAN) Red de área
metropolitana (MAN) Red de área amplia (WAN)
Internet Redes Inalámbricas
Por tecnología de transmisión
Redes de Broadcast Redes Point-To-Point
Por tipo de transferencia de datos
Simplex Half-Duplex. Full-Duplex
6
PAN (Red de área personal ) Una personal Area
Network (PAN / Red de Área Personal) es una red
de computadoras para la comunicación entre
distintos dispositivos (tanto computadoras,
puntos de acceso a Internet, teléfonos celulares,
PDA, dispositivos de audio, impresoras) cercanos
al punto de acceso. Una red PAN esta compuesta
por al menos 2 dispositivos activos en una
relación jerárquica (amo-esclavo) con un máximo
de 8. El primer dispositivo conectado es el amo,
y los demás serán los que dependen de él (los
esclavos) que se comunican con el primero.
7
LAN Es la abreviatura de Local Area Network (Red
de Área Local o simplemente Red Local). Una red
local es la interconexión de varios ordenadores y
periféricos. Su extensión esta limitada
físicamente a un edificio o a un entorno de unos
pocos kilómetros. Su aplicación más extendida es
la interconexión de ordenadores personales y
estaciones de trabajo en oficinas, fábricas, etc
para compartir recursos e intercambiar datos y
aplicaciones.
8
En definitiva, permite que dos o más máquinas se
comuniquen. El término red local incluye tanto el
hardware como el software necesario para la
interconexión de los distintos dispositivos y el
tratamiento de la información.
Hub
9
MAN Una red de área metropolitana (Metropolitan
Area Network o MAN, en inglés) es una red de alta
velocidad (banda ancha) que dando cobertura en un
área geográfica extensa, proporciona capacidad de
integración de múltiples servicios mediante la
transmisión de datos, voz y vídeo, sobre medios
de transmisión tales como fibra óptica y par
trenzado de cobre a velocidades que van desde los
2 Mbit/s hasta 155 Mbit/s.
10
El concepto de red de área metropolitana
representa una evolución del concepto de red de
área local a un ámbito más amplio, cubriendo
áreas mayores que en algunos casos no se limitan
a un entorno metropolitano sino que pueden llegar
a una cobertura regional e incluso nacional
mediante la interconexión de diferentes redes de
área metropolitana.
11
WAN Una red de área amplia, WAN, acrónimo de la
expresión en idioma inglés 'Wide Area Network',
es un tipo de red de computadoras capaz de cubrir
distancias desde unos 100 hasta unos 1000 km,
dando el servicio a un país o un continente. Un
ejemplo de este tipo de redes sería RedIRIS,
Internet o cualquier red en la cual no estén en
un mismo edificio todos sus miembros (sobre la
distancia hay discusión posible).
12
La WAN es una red punto a punto, es decir, red de
paquete conmutado. Las redes WAN pueden usar
sistemas de comunicación vía satélite o de radio.
Una red de área amplia o WAN se extiende sobre
un área geográfica extensa, a veces un país o un
continente, y su función fundamental está
orientada a la interconexión de redes o equipos
terminales que se encuentran ubicados a grandes
distancias entre sí. Para ello cuentan con una
infraestructura basada en poderosos nodos de
conmutación que llevan a cabo la interconexión de
dichos elementos, por los que además fluye un
volumen apreciable de información de manera
continua. Por esta razón también se dice que las
redes WAN tienen carácter público, pues el
tráfico de información que por ellas circula
proviene de diferentes lugares, siendo usada por
numerosos usuarios de diferentes países del mundo
para transmitir información de un lugar a otro.
La velocidad a la que circulan los datos por las
redes WAN suele ser menor que la que se puede
alcanzar en las redes LAN.
13
Internet Una internet es una red de redes,
vinculadas mediante gateways. Un gateway o
pasarela es un computador especial que puede
traducir información entre sistemas con formato
de datos diferentes. Su tamaño puede ser desde
10000 kilómetros en adelante, y su ejemplo más
claro es Internet, la red de redes mundial.
Antena parabólica
Satélite
Servidor
Medio físico
MODEM
Clientes
14
(No Transcript)
15
Redes Inalámbricas Es una red cuyos medios
físicos no son cables de cobre de ningún tipo, lo
que las diferencia de las redes anteriores. Están
basadas en la transmisión de datos mediante ondas
de radio, microondas, satélites o infrarrojos.
Los portátiles o laptops actuales salen de
fábrica con dispositivos receptores de WIFI ya
integrados, igual que muchos teléfonos móviles de
útlima generación
Una característica de los módems WIFI es que
emiten su señal sin ningún tipo de discreción,
por lo que cualquier persona que se encuentre en
el radio de alcance del aparato podrá captar la
señal y conectarse a Internet utilizando tu
conexión.
16
Por tecnología de transmisión que usan. Redes
de Broadcast Son aquellas en que la
transmisión de datos se realiza por un sólo canal
de comunicación, compartido entonces por todas
las máquinas de la red. Cualquier paquete de
datos enviado por cualquier máquina es recibido
por todas las de la red.
Redes Point-To-Point Son aquellas en las que
existen muchas conexiones entre parejas
individuales de máquinas. Para poder transmitir
los paquetes desde una máquina a otra a veces es
necesario que éstos pasen por máquinas
intermedias, siendo obligado en tales casos un
trazado de rutas mediante dispositivos routers.
17

• Tipo de transferencia de datos
• Redes de transmisión Simplex son aquellas en las
  que los datos sólo pueden viajar en un sentido.
• ii. Redes Half-Duplex son aquellas en las que
  los datos pueden viajar en ambos sentidos, pero
  sólo en uno de ellos en un momento dado. Es
  decir, sólo puede haber transferencia en un
  sentido a la vez.
• iii. Redes Full-Duplex son aquellas en las que
  los datos pueden viajar en ambos sentidos a la
  vez.

18
(No Transcript)
19
2.2 TÉCNICAS DE TRANSMISIÓN La tecnología de
transmisión del canal o las técnicas de
transmisión determinan la manera como el usuario
se debe dirigir al canal. Dicha tecnología se
subdivide en dos categorías la transmisión en
banda base (baseband) y la transmisión en banda
ancha (broadband). 2.2.1 Banda Base Es el método
más común dentro de las redes locales. En la
transmisión en banda base. únicamente existe un
canal y todo el ancho de banda de éste, está
reservado por completo a un emisor, por lo que
solo puede transmitir una señal simultáneamente.
La señal se transmite en forma digital sin
emplear técnicas de modulación (cambiar las
señales de digitales a analógicas) y está
especialmente indicada para cortas distancias, ya
que en grandes distancias se producirían ruidos e
interferencias, aunque pueden utilizarse
repetidores que vuelven a regenerar la señal. Los
elementos de conexión que se pueden utilizar son
el cable de par trenzado y el cable coaxial de
banda base. La banda base es menos compleja que
la banda ancha y generalmente es menos costosa.
20
2.2 TÉCNICAS DE TRANSMISIÓN 2.2.2 Banda Ancha En
la transmisión en banda ancha el cable puede
transportar un número considerable de señales de
manera simultánea. El canal está dividido en
varios canales mediante multiplexación por
división de frecuencias que permiten emisiones
simultáneas Y cada una utiliza su propio canal.
Las señales se transmiten en forma digital
modulando la señal sobre ondas portadoras. El
ancho de banda depende de la velocidad de
transmisión de los datos, cuanto más largo sea el
ancho de banda los datos se ejecutarán con mayor
velocidad. Esta velocidad se mide en hertz
(medida de frecuencia de una señal que representa
un ciclo por segundo, ó en megahertz (MHz), un
millón de ciclos por segundo. Este método hace
imprescindible la utilización de un módem para
poder modular y demodular la información. La
distancia máxima puede llegar hasta los 50
kilómetros, permitiendo utilizar además los
elementos de conexión de la red para transmitir
otras señales distintas de las propias de la red
como pueden ser señales de televisión o señales
de voz. Los elementos de conexión que se pueden
utilizar son el cable coaxial de banda ancha y
el cable de fibra óptica.
21
(No Transcript)
22
Capítulo II TOPOLOGIA DE REDES
Contenido  2.1 . Introducción 2.2. Topología
en Bus 2.3. Topología en Anillo 2.4. Topología
en Estrella 2.5. Topología en Árbol2.6.
Topología en Red Celular 2.7. Resumen
23
2.1. Introducción Cuando hablamos de topología
de una red, hablamos de su configuración. Esta
configuración recoge tres campos físico,
eléctrico y lógico.  El nivel físico y eléctrico
se puede entender como la configuración del
cableado entre máquinas o dispositivos de control
o conmutación.  Cuando hablamos de la
configuración lógica tenemos que pensar en como
se trata la información dentro de nuestra red,
como se dirige de un sitio a otro o como la
recoge cada estación.  La topología afecta la
forma en que el Sistema Operativo de Red
administra la red, cómo fluye la información, el
nivel de tolerancia a fallos y los métodos de
solución de problemas.  Todos los diseños de red
que pueden verse hoy día, pueden ser una
combinación o variante de una de las siguientes
tres topologías básicas bus, estrella y
anillo.
24
2.2 Topología de bus La topología de bus tiene
todos sus nodos conectados directamente a un
enlace y no tiene ninguna otra conexión entre
nodos. Físicamente cada host está conectado a un
cable común, por lo que se pueden comunicar
directamente, aunque la ruptura del cable hace
que los hosts queden desconectados.
25
La topología de bus permite que todos los
dispositivos de la red puedan ver todas las
señales de todos los demás dispositivos, lo que
puede ser ventajoso si desea que todos los
dispositivos obtengan esta información. Sin
embargo, puede representar una desventaja, ya que
es común que se produzcan problemas de tráfico y
colisiones, que se pueden paliar segmentando la
red en varias partes. Es la topología más común
en pequeñas LAN, con hub o switch final en uno de
los extremos.
26
Topología en bus ó árbol
Sus CARACTERISTICAS
Consta de un único cable que se extiende de un
ordenador al siguiente de un modo serie. Todas
las estaciones están conectadas a un único canal
27
Sus CARACTERISTICAS
Los extremos del cable se terminan con una
resistencia denominada terminador, que además de
indicar que no existen más ordenadores en el
extremo, permiten cerrar el bus.
Los dispositivos conectados en bus han de
disponer de un alto nivel de inteligencia o
deberá disponer de una unidad de interfase que
señale las direcciones de cada ordenador
conectado.
Puesto que las estaciones más cercanas a la
estación emisora reciben una señal muy fuerte que
las que se encuentran en los extremos, los
transmisores y los receptores utilizados por la
red han de tolerar una amplia gama de señales.
Por ello es conveniente limitar la longitud de
segmento del cable y el número de estaciones
conectadas.
28
Sus principales VENTAJAS son
Fácil de instalar y mantener.
Sencillo conectar nuevos dispositivos
No existen elementos centrales de los que dependa
toda la red, cuyo fallo dejaría inoperativas a
todas las estaciones.
Adecuado para tráfico muy alto Sus principales
INCONVENIENTES son
Si se rompe el cable en algún punto, la red queda
inoperativa por completo.
El sistema no reparte equitativamente los
recursos.
El interfaz con el medio de transmisión (cable,
etc) ha de hacerse por medio de dispositivos
inteligentes y si no es así se requieren unidades
de interfaz muy sofisticadas.
La longitud del medio de transmisión no sobrepasa
generalmente los 2000 metros.
29
2.3 Topología de anilloUna topología de anillo
se compone de un solo anillo cerrado formado por
nodos y enlaces, en el que cada nodo está
conectado solamente con los dos nodos adyacentes.
.
Los dispositivos se conectan directamente entre
sí por medio de cables en lo que se denomina una
cadena margarita. Para que la información pueda
circular, cada estación debe transferir la
información a la estación adyacente.
30
Topología de anillo doble Una topología en anillo
doble consta de dos anillos concéntricos, donde
cada host de la red está conectado a ambos
anillos, aunque los dos anillos no están
conectados directamente entre sí. Es análoga a la
topología de anillo, con la diferencia de que,
para incrementar la confiabilidad y flexibilidad
de la red, hay un segundo anillo redundante que
conecta los mismos dispositivos. La topología de
anillo doble actúa como si fueran dos anillos
independientes, de los cuales se usa solamente
uno por vez.
31
Sus principales CARACTERISTICAS son El cable
forma un bucle cerrado formando un anillo. Todos
los ordenadores que forman parte de la red se
conectan a ese anillo. Habitualmente las redes en
anillo utilizan como método de acceso al medio el
modelo "paso de testigo". Sus principales
VENTAJAS son La capacidad de transmisión se
reparte equitativamente entre los usuarios La red
no depende de un control central El índice de
errores es muy pequeño, además es fácil localizar
los errores de transmisión y los enlaces y nodos
que originan errores El tiempo de acceso es
moderado, incluso en situaciones de mucho
tráfico Se pueden conseguir velocidades de
transmisión muy altas Se pueden utilizar
distintos medios de transmisión
32
Sus principales INCONVENIENTES son Si se
rompe el cable que forma el anillo se paraliza
toda la red. Es difícil incorporar nuevos
dispositivos sin interrunpir la actividad de la
red     Es difícil de instalar y ampliar La
fiabilidad de la red depende de los
repetidores Es necesario un dispositivo
monitor Requiere mantenimiento.
33
2.4 Topología en estrella La topología en
estrella tiene un nodo central desde el que se
irradian todos los enlaces hacia los demás nodos.
Por el nodo central, generalmente ocupado por un
hub, pasa toda la información que circula por la
red.
La ventaja principal es que permite que todos los
nodos se comuniquen entre sí de manera
conveniente. La desventaja principal es que si el
nodo central falla, toda la red se desconecta
34
Topología en estrella extendida La topología en
estrella extendida es igual a la topología en
estrella, con la diferencia de que cada nodo que
se conecta con el nodo central también es el
centro de otra estrella. Generalmente el nodo
central está ocupado por un hub o un switch, y
los nodos secundarios por hubs. La ventaja de
esto es que el cableado es más corto y limita la
cantidad de dispositivos que se deben
interconectar con cualquier nodo central. La
topología en estrella extendida es sumamente
jerárquica, y busca que la información se
mantenga local.
35
Topología en estrella extendida
36
Sus principales CARACTERISTICAS son Todas las
estaciones de trabajo están conectadas a un punto
central (concentrador), formando una estrella
física. Cada vez que se quiere establecer
comunicación entre dos ordenadores, la
información transferida de uno hacia el otro debe
pasar por el punto central Si se rompe un cable
sólo se pierde la conexión del nodo que
interconectaba. El nodo central proporciona el
punto lógico para conectar directamente los
recursos compartidos más importantes. El tamaño y
capacidad de la red esta directamente relacionada
con la potencia de la estación central. La carga
qud conlleva todo lo relacionado con la
compatibilidad la lleva el nodo central. La
topología en estrella elimina la necesidad de que
cada estación de la red efectúe sus propias
decisiones de retransmisión, ello recae en el
control central. dado la actividad del nodo
central
37
Sus principales VENTAJAS son Buena tipología
para cuando hay que conectar muchas estaciones a
una misma estación Se pueden conectar terminales
no inteligentes Las estaciones pueden tener
velocidades de transmisión diferentes Es fácil de
detectar y de localizar un problema en la red.
La transmisión de mensaje es está controlada por
el nodo central Sus principales INCONVENIENTES
son Es susceptible de averías en el nodo
central Elevado precio por la complejidad del
nodo central y por la instalación de
cables Velocidades de transmisión inferiores dado
la actividad del nodo central
38
2.5. Topología en árbol La topología en árbol es
similar a la topología en estrella extendida,
salvo en que no tiene un nodo central. En cambio,
un nodo de enlace troncal, generalmente ocupado
por un hub o switch, desde el que se ramifican
los demás nodos.
El enlace troncal es un cable con varias capas de
ramificaciones, y el flujo de información es
jerárquico. Conectado en el otro extremo al
enlace troncal generalmente se encuentra un host
servidor
39
Topología en malla completa En una topología de
malla completa, cada nodo se enlaza directamente
con los demás nodos. Las ventajas son que, como
cada todo se conecta físicamente a los demás,
creando una conexión redundante, si algún enlace
deja de funcionar la información puede circular a
través de cualquier cantidad de enlaces hasta
llegar a destino. Además, esta topología permite
que la información circule por varias rutas a
través de la red.
La desventaja física principal es que sólo
funciona con una pequeña cantidad de nodos, ya
que de lo contrario la cantidad de medios
necesarios para los enlaces, y la cantidad de
conexiones con los enlaces se torna abrumadora.
40
2.6 Topología de red celular
Topología de red celular La topología celular
está compuesta por áreas circulares o
hexagonales, cada una de las cuales tiene un nodo
individual en el centro.
La topología celular es un área geográfica
dividida en regiones (celdas) para los fines de
la tecnología inalámbrica. En esta tecnología no
existen enlaces físicos sólo hay ondas
electromagnéticas. La ventaja obvia de una
topología celular (inalámbrica) es que no existe
ningún medio tangible aparte de la atmósfera
terrestre o el del vacío del espacio exterior (y
los satélites). Las desventajas son que las
señales se encuentran presentes en cualquier
lugar de la celda y, de ese modo, pueden sufrir
disturbios y violaciones de seguridad. Como
norma, las topologías basadas en celdas se
integran con otras topologías, ya sea que usen la
atmósfera o los satélites
41
2.7 Resumen.
Factores de evaluación de la topología
Factores a tener en cuenta Aplicación el tipo de instalación en la que es más apropiado determinada topología Complejidad la complejidad técnica de la topología. Este factor afecta a la instalación y mantenimiento de todo el cableado. Respuesta Tráfico capacidad de respuesta al tráfico que puede soportar el sistema Vulnerabilidad lo susceptible que es la topología a fallos y/o averías Capacidad de Expansión la posibilidad de ampliar la red cuando sea necesario hacerlo, así como la facilidad que hay para añadir los dispositivos necesarios para cubrir distancias más grandes. Coste El coste que se quiere dedicar al mantenimiento y actualización de la red local.
42
Topología en bus ó árbol    Aplicación Las
redes en bus se usan normalmente en instalaciones
muy pequeñas y enredes que tienen muy poco
tráfico Complejidad Suelen ser relativamente
sencillas Respuesta Tráfico Excelente si hay
poco tráfico, pero a medida que aumenta la carga,
la respuesta disminuye con rapidez Vulnerabilidad
El fallo de una estación no afecta a la red. son
vulnerables al fallo del canal principal. Cuando
tiene problemas son muy difíciles de localizar,
pero fáciles de reparar. Capacidad de Expansión
Muy sencilla. La instalación de un aparato no
cambia en nada el resto de la red, aunque todos
los dispositivos conectados han de poder aceptar
los mismos tipos de dirección y de datos.
43
Topología en anillo
Aplicación De interés cuando se necesita que la
red tenga una capacidad equitativa, cuando se
tenga que conectar un número pequeño de
estaciones que puedan funcionar a velocidades
altas en distancias cortas. Complejidad Necesitan
un hardware relativamente complicado. el desvío
de mensajes es relativamente sencillo puesto que
el mensaje sólo se mueve en una
dirección. Respuesta Tráfico Bastante estable
si hay mucho tráfico. El aumento de tiempos de
espera -salvo el medio- es menor que en otros
tipos de red Vulnerabilidad El fallo de una
estación afecta a toda la red, debido a la
interdependencia de las estaciones Difícil
localizar un fallo. Si se desea tener la red en
funcionamiento continuo, conveniente duplicar los
recursos. Capacidad de Expansión Bastante
sencilla. La instalación de un aparato no hay que
interrumpir el sistema aunque a veces es
conveniente.
44
Topología en Estrella
Aplicación Es la mejor forma de integrar
servicios de voz y datos. Complejidad Esta
configuración puede ser bastante compleja. Las
estaciones conectadas a la central pueden, a su
vez, actuar de nodo central para otras
estaciones, o pueden estar conectadas a enlaces
de comunicaciones remotos. Respuesta Tráfico
Bastante buena para una carga moderada del
sistema, sin embargo, el tamaño y la capacidad de
la red, esta directamente relacionada con la
potencia del nodo central. La dependencia de la
red es muy alta normalmente la estación central
no se pude usar para ninguna otra cosa mientras
están actuando como controlador de la red. La
posibilidad de número de líneas separadas es muy
alto. Vulnerabilidad La fiabilidad de toda la
red depende del nodo central. El fallo de una
sola estación no afecta al funcionamiento del
sistema. La identificación y reparación de
problemas queda simplificada por el control
centralizado. Capacidad de Expansión Muy
restringida. La mayoría de los nodos centrales
sólo pueden soportar un número limitado de
interfaces de red. Al usuario se le imponen
limitaciones de ancho de banda y de velocidad de
transmisión necesarias para proteger de
sobrecarga las funciones de proceso del nodo
central.
45
PROTOCOLOS DE COMUNICACIÓN
3.1 Modelo OSI de ISO 3.2
46
PROTOCOLOS DE COMUNICACIÓN
Qué es un Protocolo de comunicaciones? Llamamos
protocolo de comunicaciones a una serie de normas
que usan los equipos informáticos para gestionar
sus diálogos en los intercambios de información.
Dos equipos diferentes de marcas diferentes se
pueden comunicar sin problemas en el caso en que
usen el mismo protocolo de comunicaciones. A lo
largo del tiempo se mejorado la tecnología de las
comunicaciones, y se han podido ir usando
protocolos mas útiles para las nuevas máquinas.
Por ello han ido apareciendo nuevos protocolos a
los que se han ido adaptando los productos de
cada fabricante para asegurarse la compatibilidad
con el resto de las marcas. El protocolo más
usado en Internet es el TCP/IP.
47
Hace unos cuantos años parecía como si la mayor
parte de los fabricantes de ordenadores y
software fueran a seguir las especificaciones de
la Organización internacional para el estándar
(International Organization for Standarization,
OSI). OSI define como los fabricantes pueden
crear productos que funcionen con los productos
de otros vendedores si la necesidad de
controladores especiales o equipamientos
opcional. Su objetivo es la apertura. El único
problema para implantar el modelo ISO/ISO fue que
muchas compañías ya habían desarrollado métodos
para interconectar sus hardware y software con
otros sistemas. Aunque pidieron un soporte futuro
para lo estándares OSI, sus propios métodos
estaban a menudo tan atrincherados que el
acercamiento hacia OSI era lento o inexistente.
Novell y otras compañías de redes expandieron sus
propios estándares para ofrecer soporte a otros
sistemas, y relegaron los sistemas abiertos a un
segundo plano. Sin embargo, los estándares OSI
ofrecen un modo útil para comparar la
interconexión de redes entre varios vendedores.
En el modelo OSI, hay varios niveles de hardware
y el software. Podemos examinar lo que hace cada
nivel de la jerarquía para ver como los sistemas
se comunican por LAN.
48
3.1 Modelo OSI de ISO OSI Open System
Interconnections fue creado a partir del año
1978, con el fin de conseguir la definición de un
conjunto de normas que permitieran interconectar
diferentes equipos, posibilitando de esta forma
la comunicación entre ellos. El modelo OSI fue
aprobado en 1983. Un sistema abierto debe cumplir
las normas que facilitan la interconexión tanto a
nivel hardware como software con otros sistemas
(arquitecturas distintas). Este modelo define
los servicios y los protocolos que posibilita la
comunicación, dividiéndolos en 7 niveles
diferentes, en el que cada nivel se encarga de
problemas de distinta naturaleza
interrelacionándose con los niveles contiguos, de
forma que cada nivel se abstrae de los problemas
que los niveles inferiores solucionan para dar
solución a un nuevo problema, del que se
abstraerán a su vez los niveles superiores.
49
NIVELES FUNCIÓN
Aplicación Semántica de los datos
Presentación Representación de los datos
Sesión Diálogo ordenado
Transporte Extremo a extremo
Red Encaminamiento
Enlace Punto a punto
Físico Eléctrico/Mecánico
Se puede decir que la filosofía de este modelo se
basa en la idea de dividir un problema grande (la
comunicación en sí), en varios problemas
pequeños, independizando cada problema del resto.
Es un método parecido a las cadenas de montaje de
las fábricas. los niveles implementan a un grupo
de operarios de una cadena, y cada nivel, al
igual que en la cadena de montaje, supone que los
niveles anteriores han solucionado unos problemas
de los que él se abstraerá para dar solución a
unos nuevos problemas, de los que se abstraerán
los niveles superiores.
50
Figura 3.1 Modelo OSI, en tres perspectivas
51
Nivel 0 o Medio Físico Su finalidad es
transportar la señal. Puede ser un par de cables,
el aire... Nivel 1 o Nivel Físico Su objetivo
es garantizar el envío de bits. Debe resolver
problemas como decidir qué voltaje es un '1' y
qué voltaje es un '0' o determinar cuántos
microsegundos dura un bit. No está en los cables
pero sí forman parte de este nivel los conectores
y la codificación. Nivel 2 o Nivel de Enlace
Su objetivo es establecer una conexión fiable
entre dos equipos directamente conectados. Para
ello, implementará control de errores, control de
acceso al medio, establecimiento de conexiones...
Nivel 3 o Nivel de Red Su principal objetivo
es lograr una comunicación extremo a extremo
independiente de las subredes, es decir, de las
tecnologías que se encuentren entre ambos
extremos. Para ello, entre otras funciones, debe
administrar los recursos de la red. Se encarga ,
por tanto, de establecer la ruta que ha de seguir
un paquete, realizar control de congestión...
Nivel 4 o Nivel de Transporte Trata de
garantizar una comunicación fiable extremo a
extremo sin preocuparse de la red que los une.
Los niveles situados por encima de estos están
siendo muy cuestionados, hasta el punto de que
algunos opinan que estos niveles deberían formar
parte de las aplicaciones y no del sistema de
comunicaciones.
52
3.2 Nivel de Protocolo
Figura 3.2 La jerarquía de protocolo OSI
53
3.3 Jerarquia de protocolo OSI
Define las caracteristicas fisicas del sistema de
cableado, abarca tambien los metodos de red
disponibles, incluyendo Token Ring, Ethernet y
ArcNet. Este nivel especifica lo
siguiente Conexiones electricas y fisicas Como
se convierte en un flujo de bits la informacion
que ha sido paquetizada Como consigue el acceso
al cable la tarjeta de red Nivel de Enlace de
Datos Define las reglas para enviar y recibir
informacion a traves de la conexion fisica entre
dos sistemas. Nivel de Red Define protocolos para
abrir y mantener un camino entre equipos de la
red. Se ocupa del modo en que se mueven los
paquetes. Nivel de Transporte Suministra el mayor
nivel de control en el proceso que mueve
actualmente datos de un equipo a otro. Nivel de
Sesion Coordina el intercambio de informacion
entre equipos, se llama asi por la sesion de
comunicacion que establece y concluye. Nivel de
Presentacion En este los protocolos son parte del
sistema operativo y de la aplicacion que el
usuario acciona en la red. Nivel de Aplicacion En
este el sistema operativo de red y sus
aplicaciones se hacen disponibles a los usuarios.
Los usuarios emiten ordenes para requerir los
servicios de la red.
54
4. Dispositivos de redes
4. INTERCONEXIONES DE REDES
55
Dispositivos de comunicación

• Equipos electrónicos especialmente diseñados para
  posibilitar, facilitar o mejorar la conexión a
  redes informáticas.
• Hacen uso de diversas tecnologías y se incorporan
  a las redes informáticas con diferentes
  objetivos.
• Algunos de ellos son
• MODEM
• HUB
• Switch
• Router
• Bridge
• Gateway

56
Niveles de protocolos OSI utilizados por los
dispositivos de interconexión de redes
57
Dispositivos de comunicación MODEM

• Convierte la información digital en analógica
  (modula) y viceversa (demodula). Su nombre es un
  acrónimo de MOdulador-DEModulador.
• Su principal beneficio es que permite la
  comunicación de datos, entre equipos que procesan
  información digital, a través de medios que
  transmiten señales analógicas (líneas
  telefónicas, aire, etc.)
• Puede estar incorporado en el equipo (MODEM
  interno) o conectado al equipo (MODEM externo).
• Es un dispositivo de entrada y de salida, puesto
  que se usa para enviar datos y también para
  recibirlos.

58
Tipos de señal Analógica

• Se caracteriza por ser una señal continua. Se
  representa gráficamente como una ola.
• Puede ser transmitida por medios físicos o
  inalámbricos.
• Se utiliza en sistemas como telefonía, radio y
  televisión.

59
Tipos de señal Digital

• Se caracteriza por ser una señal discreta solo
  toma los valores 1 y 0.
• Es una señal que puede ser transmitida sólo a
  través de medios físicos.
• Es la utilizada entre sistemas de computadoras.

60
Dispositivos de comunicación MODEM
Cómo funciona?
61
(No Transcript)
62
Dispositivos de comunicación HUB (Concentrador)

• También llamado concentrador, está diseñado para
  la interconexión de múltiples equipos.
• Su tecnología permite transmitir a una velocidad
  fija.
• Ejemplo
• Si se conectan 10 computadoras que se comunican a
  10 Mbps, a un HUB con capacidad de 10 Mbps, sólo
  una computadora podrá comunicarse en cada momento.

63
(No Transcript)
64
Dispositivos de comunicación Switch

• Al igual que el HUB, está diseñado para la
  interconexión de múltiples equipos.
• Sin embargo, su tecnología permite distribuir la
  velocidad de transmisión.

Ejemplo Si se conectan 10 computadoras que se
comunican a 10 Mbps, a un Switch con capacidad de
10 Mbps, todas podrán comunicarse simultáneamente.
65
(No Transcript)
66
Dispositivos de comunicación Router (Modem ADSL,
Puente, Enrutador)

• Está diseñado para conectar múltiples equipos o
  redes.
• Su principal característica es que incluye
  funciones para manejo de seguridad y acceso,
  administración y estadísticas.

67
(No Transcript)
68
MODEM/PUENTE
MODEM/ROUTER
SWITCH O HUB
69
Interconexión de dos REDES locales por medio
de un ROUTER
ROUTER
SWITCH
HUB
RED ING-DATA-B
RED ING-DATA-A
70
ADSL - Router
Adaptador
Línea de Teléfono
Usuarios
PC
71
2
4
1
3
5
Power
DSL
Online
WLAN
LAN Status
(Power) Indica que el router está encendido. (DSL) Si el LED está encendido indica que hay conexión ADSL. Este LED parpadea durante el encendido. 3. (Online) Si el LED está encendido indica que la red inalámbrica está habilitada. Si el LED parpadea, el enlace está activo y se están recibiendo o trasmitiendo datos. Si el LED está apagado, se ha deshabilitado la red inalámbrica en el router o hay un problema.
4. (WLAN) Si el LED está hay enlace entre el puerto y el dispositivo a él conectado está activo. 5. (LAN Status) Si el LED parpadea, el enlace está activo y se están recibiendo
72
2
3
4
5
1
1
12V DC
1.25A MAX
Reset
Puertos ETHERNET
ADSL
1. Las antenas del router deben colocarse en V 4. (12V DC 1.25A MAX) Utilice sólo el alimentador proporcionado con el router. No utilice ningún otro.
2. Utilizando cables RJ45 adecuados, puede conectar el router a un ordenador o a cualquier otro dispositivo que tenga conexión Ethernet (por ejemplo, un hub o un switch). Estos puertos son auto MDI/MDIX, lo que significa que pueden utilizar cables planos o cruzados. 5. Usando el cable RJ11 suministrado, debe conectar su Router al conector telefónico usando los splitter o microfiltros apropiados.
3. (Reset)Si desea devolver el router a valores de fábrica y no puede acceder a la Interfaz web de gestión (por ejemplo, por haber perdido la contraseña), puede utilizar este botón. Consulte la Guía de Usuario para más detalle.
73
(No Transcript)
74
(No Transcript)
75
(No Transcript)
76
Dispositivos de comunicación Bridge, swiches
También llamado Router no inteligente, está
diseñado para conectar redes entre sí.
77
Dispositivos de comunicación Gateway o
compuerta, puerta de enlace

• Está diseñado para interconectar redes que
  utilizan diferentes protocolos.

78
Repaso
Qué es un protocolo de comunicación?
Es un conjunto de reglas, normas y procedimientos
que asegura que todos los componentes de una red
informática, emiten y reciben datos organizados
en la misma forma.
Nombre un ejemplo de protocolo de comunicación
TCP/IP
Cuáles equipos lo usan?
Todos los que se conectan a Internet
79
Repaso
En comunicación de datos Qué es un mensaje?
Es el conjunto de datos que se envían y reciben.
Cómo se transmiten los mensajes en una red
informática?
A través de paquetes.
Qué es un paquete?
Una agrupación lógica de información que incluye
la información de control y (generalmente) los
datos del usuario.
80
Repaso
Qué es un dispositivo de comunicación?
Un equipo especialmente diseñado para
posibilitar, facilitar o mejorar la conexión a
redes informáticas.
Nombre ejemplos de dispositivos de comunicación

• MODEM.
• HUB.
• Switch.

• Router.
• Bridge.
• Gateway.

81
Repaso
Qué es un MODEM?
Un dispositivo de comunicaciones que convierte la
información digital en analógica (modula) y
viceversa (demodula).
Por qué usamos un MODEM para conectarnos por
línea telefónica a Internet?
Porque nuestra computadora procesa datos
digitales y la línea telefónica transmite señal
analógica.
82
Clasificación de las redes informáticas

• Las redes informáticas se clasifican de acuerdo a
  diversos criterios.
• Algunos de ellos son
• Extensión geográfica.
• Topología.
• Relaciones lógicas.

83
Clasificación de las redes informáticas Según
su extensión geográfica

• Redes LAN (Local Area Network)

Redes informáticas cuyos nodos están físicamente
ubicados dentro de extensiones geográficas
pequeñas. Ejemplos La red informática de una
oficina, de un piso o de un edificio. Pueden
utilizar medios físicos o inalámbricos. Suelen
incluir dispositivos de comunicación tales como
HUB, Switch y Routers.
84
Clasificación de las redes informáticas Según
su extensión geográfica

• Redes WAN (Wide Area Network)

Redes informáticas cuyos nodos están físicamente
ubicados dentro de extensiones geográficas
grandes. Ejemplos Una red informática con nodos
distribuidos en un país o en el mundo. Pueden
utilizar medios físicos o inalámbricos. Pueden
estar formadas por redes LAN interconectadas a
través de dispositivos tales como MODEM, Router,
Gateway y Bridge.
85
Clasificación de las redes informáticas Según
su extensión geográfica

• Otras redes

Recientemente se han popularizado otros tipos de
redes informáticas, tales como Redes MAN
Metropolitan Area Network, para redes ubicadas en
extensiones que abarcan una ciudad. Redes HAN
Home Area Network, para redes que abarcan los
equipos existentes en una casa. Redes PAN
Personal Area Network, para redes que abarcan los
equipos de una persona.
86
(No Transcript)
87
Falta normas 8003
88
Cableado de una red
Principales tipos de cables Actualmente, la gran
mayoría de las redes están conectadas por algún
tipo de cableado, que actúa como medio de
transmisión por donde pasan las señales entre los
equipos. Hay disponibles una gran cantidad de
tipos de cables para cubrir las necesidades y
tamaños de las diferentes redes, desde las más
pequeñas a las más grandes. Existe una gran
cantidad de tipos de cables. Algunos fabricantes
de cables publican un catálogos con más de 2.000
tipos diferentes que se pueden agrupar en tres
grupos principales que conectan la mayoría de las
redes Cable coaxial. Cable de par trenzado
(apantallado y no apantallado). Cable de fibra
óptica.
89
Hubo un tiempo donde el cable coaxial fue el más
utilizado. Existían dos importantes razones para
la utilización de este cable era relativamente
barato, y era ligero, flexible y sencillo de
manejar. Un cable coaxial consta de un núcleo de
hilo de cobre rodeado por un aislante, un
apantallamiento de metal trenzado y una cubierta
externa.    El término apantallamiento hace
referencia al trenzado o malla de metal (u otro
material) que rodea algunos tipos de cable. El
apantallamiento protege los datos transmitidos
absorbiendo las señales electrónicas espúreas,
llamadas ruido, de forma que no pasan por el
cable y no distorsionan los datos. Al cable que
contiene una lámina aislante y una capa de
apantallamiento de metal trenzado se le denomina
cable apantallado doble. Para entornos que están
sometidos a grandes interferencias, se encuentra
disponible un apantallamiento cuádruple. Este
apantallamiento consta de dos láminas aislantes,
y dos capas de apantallamiento de metal
trenzado, El núcleo de un cable coaxial
transporta señales electrónicas que forman los
datos. Este núcleo puede ser sólido o de hilos.
Si el núcleo es sólido, normalmente es de
cobre. Rodeando al núcleo hay una capa aislante
dieléctrica que la separa de la malla de hilo. La
malla de hilo trenzada actúa como masa, y protege
al núcleo del ruido eléctrico y de la
intermodulación (la intermodulación es la señal
que sale de un hilo adyacente).
Medios de
90
Tipos de cable coaxial
Hay dos tipos de cable coaxial Cable fino
(Thinnet). Cable grueso (Thicknet). Cable
Thinnet (Ethernet fino). El cable Thinnet es un
cable coaxial flexible de unos 0,64 centímetros
de grueso (0,25 pulgadas). Este tipo de cable se
puede utilizar para la mayoría de los tipos de
instalaciones de redes, ya que es un cable
flexible y fácil de manejar. El cable coaxial
Thinnet puede transportar una señal hasta una
distancia aproximada de 185 metros (unos 607
pies) antes de que la señal comience a sufrir
atenuación. . El cable Thinnet está incluido en
un grupo que se denomina la familia RG-58 y tiene
una impedancia de 50 ohm. (La impedancia es la
resistencia, medida en ohmios, a la corriente
alterna que circula en un hilo.) La
característica principal de la familia RG-58 es
el núcleo central de cobre y los diferentes tipos
de cable de esta familia son RG-58/U Núcleo de
cobre sólido. RG-58 A/U Núcleo de hilos
trenzados.  RG-58 C/U Especificación militar de
RG-58 A/U.  RG-59 Transmisión en banda ancha,
como el cable de televisión. RG-60 Mayor
diámetro y considerado para frecuencias más altas
que RG-59, pero también utilizado para
transmisiones de banda ancha.  RG-62 Redes
ARCnet.
91
Cable Thicknet (Ethernet grueso). El cable
Thicknet es un cable coaxial relativamente rígido
de aproximadamente 1,27 centímetros de diámetro.
Al cable Thicknet a veces se le denomina Ethernet
estándar debido a que fue el primer tipo de cable
utilizado con la conocida arquitectura de red
Ethernet. El núcleo de cobre del cable Thicknet
es más grueso que el del cable Thinnet. Cuanto
mayor sea el grosor del núcleo de cobre, más
lejos puede transportar las señales. El cable
Thicknet puede llevar una señal a 500 metros. Por
tanto, debido a la capacidad de Thicknet para
poder soportar transferencia de datos a
distancias mayores, a veces se utiliza como
enlace central o backbone para conectar varias
redes más pequeñas basadas en Thinnet. Un
transceiver conecta el cable coaxial Thinnet a un
cable coaxial Thicknet mayor. Un transceiver
diseñado para Ethernet Thicknet incluye un
conector conocido como vampiro o perforador
para establecer la conexión física real con el
núcleo Thicknet. Este conector se abre paso por
la capa aislante y se pone en contacto directo
con el núcleo de conducción. La conexión desde el
transceiver a la tarjeta de red se realiza
utilizando un cable de transceiver para conectar
el conector del puerto de la interfaz de conexión
de unidad (AUI) a la tarjeta. Un conector de
puerto AUI para Thicknet también recibe el nombre
de conector Digital Intel Xerox (DIX) (nombre
dado por las tres compañías que lo desarrollaron
y sus estándares relacionados) o como conector
dB-15.
92
Hardware de conexión del cable coaxial
Tanto el cable Thinnet como el Thicknet utilizan
un componente de conexión llamado conector BNC,
para realizar las conexiones entre el cable y los
equipos. Existen varios componentes importantes
en la familia BNC, incluyendo los siguientes El
conector de cable BNC. El conector de cable BNC
está soldado, o incrustado, en el extremo de un
cable. El conector BNC T. Este conector conecta
la tarjeta de red (NIC) del equipo con el cable
de la red. Conector acoplador (barrel) BNC. Este
conector se utiliza para unir dos cables Thinnet
para obtener uno de mayor longitud. Terminador
BNC. El terminador BNC cierra el extremo del
cable del bus para absorber las señales
perdidas.  El origen de las siglas BNC no está
claro, y se le han atribuido muchos nombres,
desde British Naval Connector a Bayonet
Neill-Councelman. Haremos referencia a esta
familia hardware simplemente como BNC, debido a
que no hay consenso en el nombre apropiado y a
que en la industria de la tecnología las
referencias se hacen simplemente como conectores
del tipo BNC.
93
Cable de par trenzado
En su forma más simple, un cable de par trenzado
consta de dos hilos de cobre aislados y
entrelazados. Hay dos tipos de cables de par
trenzado cable de par trenzado sin apantallar
(UTP) y par trenzado apantallado (STP). A menudo
se agrupan una serie de hilos de par trenzado y
se encierran en un revestimiento protector para
formar un cable. El número total de pares que hay
en un cable puede variar. El trenzado elimina el
ruido eléctrico de los pares adyacentes y de
otras fuentes como motores, relés y
transformadores.
94
Cable de par trenzado sin apantallar (UTP) El
UTP, con la especificación 10BaseT, es el tipo
más conocido de cable de par trenzado y ha sido
el cableado LAN más utilizado en los últimos
años. El segmento máximo de longitud de cable es
de 100 metros. El cable UTP tradicional consta de
dos hilos de cobre aislados. Las especificaciones
UTP dictan el número de entrelazados permitidos
por pie de cable el número de entrelazados
depende del objetivo con el que se instale el
cable.  La especificación 568A Commercial
Building Wiring Standard de la Asociación de
Industrias Electrónicas e Industrias de la
Telecomunicación (EIA/TIA) especifica el tipo de
cable UTP que se va a utilizar en una gran
variedad de situaciones y construcciones. El
objetivo es asegurar la coherencia de los
productos para los clientes. Estos estándares
definen cinco categorías de UTP
95
Categoría 1. Hace referencia al cable telefónico
UTP tradicional que resulta adecuado para
transmitir voz, pero no datos. La mayoría de los
cables telefónicos instalados antes de 1983 eran
cables de Categoría 1. Categoría 2. Esta
categoría certifica el cable UTP para transmisión
de datos de hasta 4 megabits por segundo (mbps),
Este cable consta de cuatro pares trenzados de
hilo de cobre. Categoría 3. Esta categoría
certifica el cable UTP para transmisión de datos
de hasta 16 mbps. Este cable consta de cuatro
pares trenzados de hilo de cobre con tres
entrelazados por pie. Categoría 4. Esta
categoría certifica el cable UTP para transmisión
de datos de hasta 20 mbps. Este cable consta de
cuatro pares trenzados de hilo de cobre.
Categoría 5. Esta categoría certifica el cable
UTP para transmisión de datos de hasta 100 mbps.
Este cable consta de cuatro pares trenzados de
hilo de cobre. Categoría 5a. También conocida
como Categoría 5 ó Cat5e. Ofrece mejores
prestaciones que el estándar de Categoría 5. Para
ello se deben cumplir especificaciones tales como
una atenuación al ratio crosstalk (ARC) de 10 dB
a 155 Mhz y 4 pares para la comprobación del
Power Sum NEXT. Este estándar todavía no está
aprobado Nivel 7. Proporciona al menos el doble
de ancho de banda que la Categoría 5 y la
capacidad de soportar Gigabit Ethernet a 100 m.
El ARC mínimo de 10 dB debe alcanzarse a 200 Mhz
y el cableado debe soportar pruebas de Power Sum
NEXT, más estrictas que las de los cables de
Categoría 5 Avanzada.
96
Cable de par trenzado apantallado (STP) El cable
STP utiliza una envoltura con cobre trenzado, más
protectora y de mayor calidad que la usada en el
cable UTP. STP también utiliza una lámina
rodeando cada uno de los pares de hilos. Esto
ofrece un excelente apantallamiento en los STP
para proteger los datos transmitidos de
intermodulaciones exteriores, lo que permite
soportar mayores tasas de transmisión que los UTP
a distancias mayores.
97
Elementos de conexión  El cable de par trenzado
utiliza conectores telefónicos RJ-45 para
conectar a un equipo. Éstos son similares a los
conectores telefónicas RJ11. Aunque los
conectores RJ-11 y RJ-45 parezcan iguales a
primera vista, hay diferencias importantes entre
ellos. El conector RJ-45 contiene ocho conexiones
de cable, mientras que el RJ-11 sólo contiene
cuatro. Existe una serie de componentes que
ayudan a organizar las grandes instalaciones UTP
y a facilitar su manejo.  Armarios y racks de
distribución. Los armarios y los racks de
distribución pueden crear más sitio para los
cables en aquellos lugares donde no hay mucho
espacio libre en el suelo. Su uso ayuda a
organizar una red que tiene muchas
conexiones. Paneles de conexiones ampliables.
Existen diferentes versiones que admiten hasta 96
puertos y alcanzan velocidades de transmisión de
hasta 100 Mbps. Clavijas. Estas clavijas RJ-45
dobles o simples se conectan en paneles de
conexiones y placas de pared y alcanzan
velocidades de datos de hasta 100 Mbps. Placas de
pared. Éstas permiten dos o más enganches.
98
Diferencia entre las Categorías de cable UTP.
Asíncrona (Asynchronous Transfer Mode ATM),
trabaja a 155 MHz. La Gigabit Ethernet a 1
GHz.  La necesidad de incrementar el ancho de
banda nunca cesa, cuanto más se tenga, más se
necesita. Las aplicaciones cada vez se vuelven
más complejas, y los ficheros cada vez son más
grandes. A medida que su red se vaya
congestionando con más datos, la velocidad se va
relentizando y no volverá a ser rápida nunca más.
Las buenas noticias son que la próxima generación
de cableado está en marcha. Sin embargo, tendrá
que tener cuidado con el cableado que esté
instalado hoy, y asegurarse que cumplirá con sus
necesidades futuras. Categoría 5. La TIA/EIA 568A
especifica solamente las Categorías para los
cables de pares trenzados sin apantallar (UTP).
Cada una se basa en la capacidad del cable para
soportar prestaciones máximas y mínimas. Hasta
hace poco, la Categoría 5 era el grado superior
especificado por el estándar TIA/EIA. Se definió
para ser capaz de soportar velocidades de red de
hasta 100 Mbps en transmisiones de voz/datos a
frecuencias de hasta100 MHz. Las designaciones de
Categoría están determinadas por las prestaciones
UTP. El cable de Categoría 5 a100 MHz, debe tener
el NEXT de 32 dB/304,8 mts. y una gama de
atenuación de 67dB/304,8 mts, Para cumplir con el
estándar, los cables deben cumplir solamente las
mínimos estipulados, Con cable de Categoría 5
debidamente instalado, podrá esperar alcanzar las
máximas prestaciones, las cuales, de acuerdo con
los estándares, alcanzarán la máxima velocidad de
traspaso de Mbps, Categoría 5a. La principal
diferencia entre la Categoría 5 (568A) y
Categoría 5a (568A-5) es que algunas de las
especificaciones han sido realizadas de forma más
estricta en la versión más avanzada. Ambas
trabajan a frecuencias de 100 MHz. Pero la
Categoría 5e cumple las siguientes
especificaciones NEXT 35 dB PS-NEXT 32 dB,
ELFEXT 23.8 dB PS-ELFEXT 20.8 dB, Pérdida por
Retorno 20.1 dB, y Retardo 45 ns, Con estas
mejoras, podrá tener transmisiones Ethernet con 4
pares, sin problemas, full-duplex, sobre cable
UTP. En el futuro, la mayoría de las
instalaciones requerirán cableado de Categoría 5e
así como sus componentes.  Categoría 6 y
posteriores. Ahora ya puede obtener un cableado
de Categoría 6, aunque el estándar no ha sido
todavía creado. Pero los equipos de trabajo que
realizan los estándares están trabajando en ello.
La Categoría 6 espera soportar frecuencias de 250
MHz, dos veces y media más que la Categoría 5. En
un futuro cercano, la TIA/EIA está estudiando el
estándar para la Categoría 7, para un ancho de
banda de hasta 600 MHz. La Categoría 7, usará un
nuevo y aún no determinado tipo de conector.
99
Cable de fibra óptica
             En el cable de fibra óptica las
señales que se transportan son señales digitales
de datos en forma de pulsos modulados de luz.
Esta es una forma relativamente segura de enviar
datos debido a que, a diferencia de los cables de
cobre que llevan los datos en forma de señales
electrónicas, los cables de fibra óptica
transportan impulsos no eléctricos. Esto
significa que el cable de fibra óptica no se
puede pinchar y sus datos no se pueden robar. El
cable de fibra óptica es apropiado para
transmitir datos a velocidades muy altas y con
grandes capacidades debido a la carencia de
atenuación de la señal y a su pureza.
100
Composición del cable de fibra óptica
Una fibra óptica consta de un cilindro de vidrio
extremadamente delgado, denominado núcleo,
recubierto por una capa de vidrio concéntrica,
conocida como revestimiento. Las fibras a veces
son de plástico. El plástico es más fácil de
instalar, pero no puede llevar los pulsos de luz
a distancias tan grandes como el vidrio. Debido a
que los hilos de vidrio pasan las señales en una
sola dirección, un cable consta de dos hilos en
envolturas separadas. Un hilo transmite y el otro
recibe. Una capa de plástico de refuerzo
alrededor de cada hilo de vidrio y las fibras
Kevlar ofrecen solidez. En el conector de fibra
óptica, las fibras de Kevlar se colocan entre los
dos cables. Al igual que sus homólogos (par
trenzado y coaxial), los cables de fibra óptica
se encierran en un revestimiento de plástico para
su protección. Las transmisiones del cable de
fibra óptica no están sujetas a intermodulaciones
eléctricas y son extremadamente rápidas,
comúnmente transmiten a unos 100 Mbps, con
velocidades demostradas de hasta 1 gigabit por
segundo (Gbps). Pueden transportar una señal (el
pulso de luz) varios kilómetros.
101
Consideraciones sobre el cable de fibra óptica
El cable de fibra óptica se utiliza si Necesita
transmitir datos a velocidades muy altas y a
grandes distancias en un medio muy seguro. El
cable de fibra óptica no se utiliza si Tiene un
presupuesto limitado. No tiene el suficiente
conocimiento para instalar y conectar los
dispositivos de forma apropiada. El precio del
cable de fibra óptica es competitivo con el
precio del cable de cobre alto de gama. Cada vez
se hace más sencilla la utilización del cable de
fibra óptica, y las técnicas de pulido y
terminación requieren menos conocimientos que
hace unos años.
102
Transmisión de la señal
Se pueden utilizar dos técnicas para transmitir
las señales codificadas a través de un cable la
transmisión en banda base y la transmisión en
banda ancha Transmisión en banda base Los
sistemas en banda base utilizan señalización
digital en un único canal. Las señales fluyen en
forma de pulsos discretos de electricidad o luz.
Con la transmisión en banda base, se utiliza la
capacidad completa del canal de comunicación para
transmitir una única señal de datos. La señal
digital utiliza todo el ancho de banda del cable,
constituyendo un solo canal. El término ancho de
banda hace referencia a la capacidad de
transferir datos, o a la velocidad de
transmisión, de un sistema de comunicaciones
digital, medido en bits por segundo (bps). La
señal viaja a lo largo del cable de red y, por
tanto, gradualmente va disminuyendo su
intensidad, y puede llegar a distorsionarse. Si
la longitud del cable es demasiado larga, la
señal recibida puede no ser reconocida o puede
ser tergiversada. Como medida de protección, los
sistemas en banda base a veces utilizan
repetidores para recibir las señales y
retransmitirlas a su intensidad y definición
original. Esto incrementa la longitud útil de un
cable.
103

• Transmisión en banda ancha
• Los sistemas de banda ancha utilizan señalización
  analógica y un rango de frecuencias. Con la
  transmisión analógica, las señales son continuas
  y no discretas. Las señales circulan a través del
  medio físico en forma de ondas ópticas o
  electromagnéticas. Con la transmisión en banda
  ancha, el flujo de la señal es unidireccional



• Si el ancho de banda disponible es suficiente,
  varios sistemas de trans
