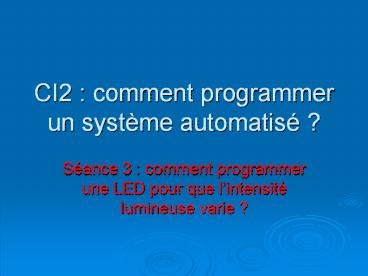

CI2 comment programmer un système automatisé ?

• Séance 3 comment programmer une LED pour que
  lintensité lumineuse varie ?

2
Problématique

• Andros veut créer un éclairage qui varie pour
  créer une ambiance. Mais il se demande comment
  cela est possible.

Un guide dutilisation
Une carte programmable
Un logiciel
Un module LED
3
Hypothèses

• Organigramme

Dans le programme pour un module LED sur D11
Début
for(int luminosite 0 luminosite lt255
luminosite 5) varierled(ledvar1,
luminosite) attendre(60) for(int
luminosite 255 luminosite gt0 luminosite -5)
varierled(ledvar1, luminosite)
attendre(60)
Augmenter luminosité
Attendre un peu
Luminosité Max ?
non
oui
Diminuer luminosité
Attendre un peu
Luminosité Min ?
oui
non
4
Modus operandi

• Lancer le logiciel Arduino.
• File/Sketchbook/Open,
• choisir le programme de base
• dans le répertoire de votre classe.
• Ecrire le programme entre les deux accolades.
• Vérifier le programme.
• Câbler le module LED à laide du guide.
• Faire vérifier par le professeur.
• Brancher le cordon USB
• Charger (Upload) le programme dans la carte
  Arduino
• Modifier le programme, vérifier et charger les
  modifications.

5
On analyse
Arduino Broche 11
330 ?
V
Gnd
Utiliser le multimètre en position voltmètre,
calibre 20V. Notez vos observations.
6
Conclusion

• La carte peut aussi envoyer un signal analogique
  qui varie entre 0V et 5V.
• Un signal analogique peut prendre plusieurs
  états, il varie dans le temps.
