REDES DE COMPUTADORES

1

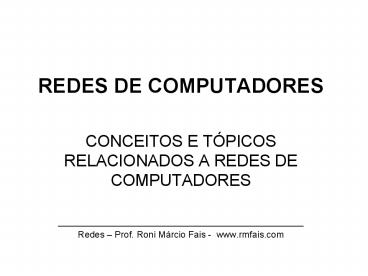

• REDES DE COMPUTADORES
• CONCEITOS E TÓPICOS RELACIONADOS A REDES DE
  COMPUTADORES
• ________________________________________________
• Redes Prof. Roni Márcio Fais - www.rmfais.com

2
CONCEITO DE REDES

• Conjunto de computadores interligados
  compartilhando, softwares, arquivos e periféricos
• ________________________________________________
• Redes - Prof. Roni Márcio Fais - www.rmfais.com

3
MEIOS DE TRANSMISSÃO

• Dispositivos que possibilitam a transferência de
  dados de um computador para outro, como cabo par
  trançado, coaxial, fibra óptica, wireless, etc.
• ________________________________________________
• Redes - Prof. Roni Márcio Fais - www.rmfais.com

4
CONTROLADORES DE FLUXO DE DADOS
Dispositivos que controlam o fluxo de dados entre
os nós(terminais) de uma rede. Exemplo Hub, Hub
Switch e Roteadores (router). ____________________
____________________________ Redes - Prof. Roni
Márcio Fais - www.rmfais.com
5
REDES LAN, MAN E WAN
As redes de computadores podem ser to tipo
LAN(Local Area Network), MAN(Metropolitan Area
Network) ou WAN(Wide Area Network). ______________
__________________________________ Redes - Prof.
Roni Márcio Fais - www.rmfais.com
6
TOPOLOGIAS DE REDE
ANEL
ESTRELA
BARRAMENTO
ÁRVORE
TOPOLOGIA MISTA
Refere-se ao layout físico ou forma lógica de
conexão dos micros de uma rede. __________________
______________________________ Redes - Prof. Roni
Márcio Fais - www.rmfais.com
7
MODELO OSI E SUAS CAMADAS
Finalização
Tradução
Recuperação
Intermediária
Tráfego
gerenciamento
Hardware
O modelo OSI(Open Systems Interconection) -
desenvolvido no final da década de 70 pela
ISO(International Organization for
Standardization), Organização Internacional de
padronização ou normalização. ____________________
____________________________ Redes - Prof. Roni
Márcio Fais - www.rmfais.com
8
PROTOCOLOS DE REDE

• Trata-se de uma linguagem, conjunto de regras
  pré-estabelecidas com o objetivo de viabilizar a
  comunicação de dados. Cada camada do modelo OSI
  possui seus respectivos protocolos.
• ________________________________________________
• Redes - Professor Roni Márcio Fais -
  www.rmfais.com

9
PROTOCOLOS DE REDE

• TCP
• IP
• FTP
• HTTP
• POP
• IMAP
• SMTP
• ________________________________________________
• Redes - Professor Roni Márcio Fais -
  www.rmfais.com

10
PROTOCOLOS DE REDE

• HTTP
• Protocolo de Transferência de Hiper Texto
  Responsável pela transferência de Hiper Texto,
  que possibilita a leitura das páginas da Internet
  pelos nossos Browsers (programas navegadores).
• ________________________________________________
• Redes - Professor Roni Márcio Fais -
  www.rmfais.com

11
PROTOCOLOS DE REDE

• TCP/IP
• TCP (Protocolo de Controle de Transmissão)
  Protocolo responsável pelo empacotamento dos
  dados na origem para possibilitar sua transmissão
  e pelo desempacotamento dos dados no local de
  chegada dos dados.
• IP (Protocolo da Internet) Responsável pelo
  endereçamento dos locais (estações) da rede (os
  números IP que cada um deles possui enquanto
  estão na rede).

12
PROTOCOLOS DE REDE

• POP/IMAP
• POP (Post Office Protocol - Protocolo de Agência
  de Correio) Responsável pelo recebimento das
  mensagens de Correio Eletrônico.
• IMAP (Internet Mail Access Protocol) - protocolo
  de acesso de correio internet
• ________________________________________________
• Redes - Professor Roni Márcio Fais -
  www.rmfais.com

13
PROTOCOLOS DE REDE

• SMTP
• Protocolo de Transferência de Correio Simples -
  Responsável pelo Envio das mensagens de Correio
  Eletrônico.
• ________________________________________________
• Redes - Professor Roni Márcio Fais -
  www.rmfais.com

14
PROTOCOLOS DE REDE

• FTP
• Protocolo de Transferência de Arquivos -
  responsável pela Transferência de arquivos pelas
  estações da rede.
• ________________________________________________
• Redes - Professor Roni Márcio Fais -
  www.rmfais.com

15
ATIVIDADES

1. Qual a diferença entre os protocolos POP e SMTP?
2. A que se destinam os protocolos HTTP e FTP?
3. Por que os protocolos TCP e IP trabalham em
   conjunto?

16
CONFIGURAÇÃO DE REDE
17
CONFIGURAÇÃO DE REDE
18
Endereço físico(MAC) endereço na placa de rede,
dado pelo fabricante._________________________
_______________________Redes - Professor Roni
Márcio Fais - www.rmfais.com
19
Endereço IP endereço lógico, atribuído pelo
usuário (estático), ou atribuído pelo sistema
(dinâmico) a um host. __________________________
______________________Redes - Professor Roni
Márcio Fais - www.rmfais.com
20
Máscara de sub-rede representa a classe a qual
uma rede pertence e a quantidade de HOSTs que
podem fazer parte dessa rede.
________________________________________________R
edes - Professor Roni Márcio Fais -
www.rmfais.com
21
Gateway padrão sistema que interliga diversas
redes. Para que todos os micros de uma rede
possam se conectar a Internet, deverá ser
informado no gateway padrão o endereço ip do host
servidor _______________________________________
_________Redes - Professor Roni Márcio Fais -
www.rmfais.com
22
Servidor DHCP serviço que disponibiliza o
endereçamento IP de uma rede.
________________________________________________R
edes - Professor Roni Márcio Fais -
www.rmfais.com
23
Servidor DNS(domain names system) sistema que
traduz nomes de URLs em números IPs de HOSTs que
disponibilizam um determinado site ou serviço.
________________________________________________R
edes - Professor Roni Márcio Fais -
www.rmfais.com
24
Servidor WINS serviço semelhante ao DHCP,
utilizado pela microsoft em redes NETBIOS.
__________________________________________________
_____Redes - Professor Roni Márcio Fais -
www.rmfais.com
25
CONFIGURAÇÃO DE REDE ATIVIDADE 01

• Considere uma rede com 5 HOSTs, conectada a
  Internet pelo HOST de IP 192.168.1.1, sendo os
  IPs dos demais HOSTs, respectivamente
  192.168.1.2, 192.168.1.3, 192.168.1.4,
  192.168.1.5. Qual o código binário do IP que
  deverá ser informado no Gateway Padrão dessa
  rede?
• 11000000101010001111111100000000
• 11000000101010001111111111111111
• 11000000101010001111111110000000
• d) 11000000101010001111111100000001
• e) 11000000101010001111111100001000

26
CONFIGURAÇÃO DE REDE ATIVIDADE 03
Considere um computador cujo IP é 10.200.150.5 e
um computador cujo IP é 10.200.150.224, ambos com
máscara de sub-rede igual a 255.255.255.0. Mostre
como o computador faria para identificar se eles
pertencem a mesma rede? (dica utilize códigos
binários). ______________________________________
__________ Redes - Professor Roni Márcio Fais -
www.rmfais.com
27
CONFIGURAÇÃO DE REDE ATIVIDADE 04
Considere um computador cujo IP é 10.200.150.5 e
um computador cujo IP é 10.204.150.8, ambos com
máscara de sub-rede igual a 255.255.255.0. Mostre
como o computador faria para identificar se eles
pertencem a mesma rede. ________________________
________________________ Redes - Professor Roni
Márcio Fais - www.rmfais.com
28
SERVIDORES DE INTERNET
A Internet é baseada no conceito de rede
Cliente/Servidor. Existem no mundo todo diversos
servidores de Web que centralizam informações que
podem ser acessadas por milhões de usuários. Além
de fazer downloads, os usuários de um servidor
web podem também fazer uploads de arquivos,
enviar dados ao servidor, digitados em um
formulário on line, ou compartilhar um banco de
dados. ___________________________________________
_____ Redes - Professor Roni Márcio Fais -
www.rmfais.com
29
SERVIDORES WEB FORMAS DE ACESSO
A conexão com um servidor de Internet pode se dar
de diferentes maneiras como localhost IP de
rede IP de Internet Servidores DNS ______________
__________________________________ Redes -
Professor Roni Márcio Fais - www.rmfais.com
30
SERVIDORES WEB FORMAS DE ACESSOCONEXÃO
LOCALHOST
A conexão localhost é usada para acesso ao
servidor web no host local, ou seja, quando o
acesso ao servidor se der a partir da mesma
máquina onde ele se encontra instalado. Para
casos como estes, não é necessário que o
computador disponha de uma conta de Internet,
utiliza-se no navegador de Internet o seguinte
endereço http//localhost/pasta Onde pasta
refere-se ao diretório onde se encontra uma
página de internet ou programa web. ______________
__________________________________ Redes -
Professor Roni Márcio Fais - www.rmfais.com
31
SERVIDORES WEB FORMAS DE ACESSOCONEXÃO POR IP
DE REDE
A conexão por IP de rede é usada para acesso ao
servidor web na rede local, ou seja, quando o
acesso ao servidor se der a partir de uma máquina
que faça parte da mesma rede onde ele se encontra
instalado. Para casos como estes, não é
necessário que o computador disponha de uma conta
de Internet, utiliza-se no navegador de Internet
o seguinte endereço http//ip_de_rede/pasta Onde
pasta refere-se ao diretório onde se encontra uma
página de internet ou programa web. ______________
__________________________________ Redes -
Professor Roni Márcio Fais - www.rmfais.com
32
SERVIDORES WEB FORMAS DE ACESSOCONEXÃO POR IP
DE INTERNET
A conexão por IP de Internet é usada para acesso
ao servidor web de qualquer computador conectado
a Internet, ou seja, quando o acesso ao servidor
se der a partir de uma máquina que não faça parte
da rede local onde ele se encontra instalado.
Para casos como estes, é necessário que o
computador disponha de uma conta de Internet,
utiliza-se no navegador de Internet o seguinte
endereço http//ip_de_internet/pasta Onde pasta
refere-se ao diretório onde se encontra uma
página de internet ou programa web. ______________
__________________________________ Redes -
Professor Roni Márcio Fais - www.rmfais.com
33
SERVIDORES WEB FORMAS DE ACESSOPLANOS
EMPRESARIAIS E PLANOS DOMÉSTICOS
Ao se utilizar um plano de Internet empresarial,
o IP de Internet é estático, ou seja, no
computador ou rede local, onde se encontra
instalado o Servidor Web, ele é sempre o mesmo,
nunca muda, o que facilita o acesso remoto ao
servidor, pois o endereço a ser informado no
navegador de Internet também será sempre o mesmo.
Ao se utilizar um plano doméstico o IP é
dinâmico, ou seja, cada vez que a conexão com a
Internet é reiniciada utiliza-se um novo IP de
Internet, o que dificulta o acesso remoto, pois e
endereço do servidor também muda cada vez que a
conexão é reiniciada. ____________________________
____________________ Redes - Professor Roni
Márcio Fais - www.rmfais.com
34
SERVIDORES WEB FORMAS DE ACESSOPLANOS
EMPRESARIAIS E PLANOS DOMÉSTICOS
Para plano de Internet Empresarial, existe um
porta de conexão padrão usada pela companhia
telefônica, já para planos domésticos é
necessário liberar uma porta no modem. O plano
doméstico torna o endereço para acesso ao
Servidor Web a ser informado no navegador de
Internet mais detalhado, pois além do IP é
necessário informar a porta que foi liberada no
modem, exemplos http//localhost8080/pasta http
//ip_de_rede8080/pasta http//ip_de_internet8080
/pasta ___________________________________________
_____ Redes - Professor Roni Márcio Fais -
www.rmfais.com
