Mesure des propri

1

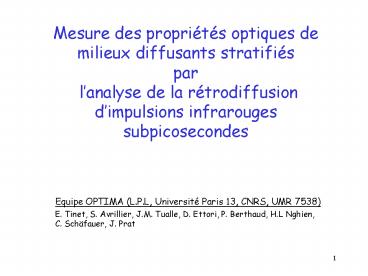

Mesure des propriétés optiques de milieux
diffusants stratifiés par lanalyse de la
rétrodiffusiondimpulsions infrarouges
subpicosecondes

• Equipe OPTIMA (L.P.L, Université Paris 13, CNRS,
  UMR 7538)
• E. Tinet, S. Avrillier, J.M. Tualle, D. Ettori,
  P. Berthaud, H.L Nghien, C. Schäfauer, J.
  Prat

2
Présentation du cadre de l'étude
3

• Particularités des milieux biologiques
• Fortement diffusants dans le spectre visible.
• Faible absorption dans la fenêtre thérapeutique
• (située dans l infrarouge proche)

Diagnostic optique

• AVANTAGES
• Méthodes non invasives (Nature non ionisante de
  la lumière)
• Possibilité dun suivi fonctionnel

• DIFFICULTES
• Le caractère diffusant perturbe la propagation de
  la lumière

4

• Adéquate pour l étude d organes épais tels que
• le muscle
• le cerveau

Mesure en réflectance
ou en transmittance
5
Coefficients optiques à l échelle macroscopique

• Indice de réfraction n

• Coefficient d'absorption µa(cm-1)

• Coefficient de diffusion µs(cm-1)

• Coefficient d'anisotropie g ltcos?gt

6
Oxymétrie
7

• A l'échelle Macroscopique, les tissus humains
  ont souvent une structure en couche
• Peau / Graisse /Muscle
• Peau / Os / Cerveau

Modélisation par une succession de 3 couches
homogènes
8
Méthode utilisée mesures de Réflectance
9
(No Transcript)
10
(No Transcript)
11
Procédure d'inversion
12
Plan général de lexposé
Modèles analytiques pour le calcul du problème
direct Tests de la procédure dinversion à partir
de simulations de Monte Carlo Mise en œuvre
expérimentale et résultats Conclusions et
perspectives
13
Plan général de lexposé
Modèles analytiques pour le calcul du problème
direct Tests de la procédure dinversion à partir
de simulations de Monte Carlo Mise en œuvre
expérimentale et résultats Conclusions et
perspectives
14
Equation du transfert radiatif
Intensité spécifique
15
Equation du transfert radiatif
16
ltlgt1/?s
17
(No Transcript)
18
(No Transcript)
19
Conditions aux interfaces
Surface libre
z
Air
z-zb
milieu 1
20
Conditions aux interfaces
Interface entre 2 milieux diffusants
milieu 1
milieu 2
21
Approximation de la diffusion en milieu
multicouche
l1
22
Résolution dans lespace de Fourier
-Zb
0
Milieu 1
l1
Milieu 2
l2
Milieu N
Z
Sources
23
Résolution dans lespace de Fourier
24
Cas du milieu bicouche
Solution dans l'espace de Fourier
Pour la transformée inverse sur t, on utilisera
une FFT classique
25
Test de notre modèle multicouche
(N3) (comparaison avec une simulation de M.C.)
e29mm
e26mm
e23mm
26
La méthode des images

• Cas du problème d'un milieu semi infini avec une
  interface libre

27
La méthode des images

• Cas de l'interface entre deux milieux diffusants
  semi-infinis

28
La méthode des images
Milieu 1

• Cas du milieu bicouche

air
Milieu 1
Milieu 2
29
Comparaison avec des simulations de Monte Carlo
30
Comparaison des temps de calcul des différentes
méthodes calculant le problème direct Athlon
900Mhz
31
Plan général de lexposé
Modèles analytiques pour le calcul du problème
direct Tests de la procédure dinversion à partir
de simulations de Monte Carlo Mise en œuvre
expérimentale et résultats Conclusions et
perspectives
32
Résultats obtenus à partir d'expériences
numériques (simulations de Monte Carlo)
33
Résultats obtenus à partir d'expériences
numériques (simulations de Monte
Carlo) (utilisation de la nappe)
34
Résultats obtenus à partir d'expériences
numériques (simulations de Monte
Carlo) (utilisation de la nappe)
35
Résultats obtenus à partir d'expériences
numériques (simulations de Monte
Carlo) (utilisation de la nappe)
36
Résultats obtenus à partir d'expériences
numériques (simulations de Monte
Carlo) (utilisation de la nappe)
Origine spatiale variable
Pour une telle convergence, il faut connaître ?
l origine temporelle ? l origine spatiale
Observons par exemple l influence d une
variation de l origine spatiale sur la
convergence des résultats des paramètres de la
couche profonde
? Précision d au moins 500µm
37
Résultats obtenus à partir d'expériences
numériques (simulations de Monte
Carlo) (utilisation de 3 profils 1,2 et 3cm)
38
Résultats obtenus à partir d'expériences
numériques (simulations de Monte
Carlo) (Conclusions)
Possibilité a priori d obtenir de bons résultats
avec une sonde comportant 3 fibres

• Avantages
• Facile à manipuler
• Connaissance exacte de l origine spatiale

39
Plan général de lexposé

• Modèles analytiques pour le calcul du problème
  direct
• Tests de la procédure dinversion à partir de
  Simulations de Monte Carlo
• Mise en œuvre expérimentale et résultats
• Présentation de lexpérience
• Fabrication des échantillons
• Techniques expérimentales
• Résultats expérimentaux
• Conclusions et perspectives

40
Montage expérimental
41
Caractéristiques du matériel utilisé

• Laser Ti-Sa (Vitesse Coherent)
• ?800nm, P200mw
• largeur de pulse100fs
• cadence 80 Mhz

• Caméra à balayage de fente (Hamamatsu)
• synchronisée sur 80Mhz (photodiode rapide et
  ligne à retard)
• modes balayage et focus
• objectif type "macro" NIKON

• Fibre émettrice
• Monomode à 800 nm (S.E.D.I)
• Øcoeur 4.9µm, ncoeur 1.54, ngaine 1.53
• coupleur muni de vis nanométriques
• objectif de microscope ?20

• Fibres réceptrices
• multimodes SCHOTT à saut d'indices
• O.N 0.22, Øcoeur 220µm, Øgaine 240µm
• dispersion max 30ps

42
Echantillons synthétisés (Phantom optique)
Notre choix de composants Matrice transparente
? Silicone à 2 composants Particules diffusantes
? Poudre Al2O3 Absorbant ? Encre de chine
éthanol
43
Techniques expérimentales acquisition de nappes
de réflectance

• Adaptation de l intensité du signal à la
  dynamique de la caméra
• Prise de l'origine temporelle
• Prise de shading

densité optique
44
(No Transcript)
45
Techniques expérimentales acquisition de nappes
de réflectance

• Adaptation de l intensité du signal à la
  dynamique de la caméra
• Prise de l'origine temporelle
• Prise de shading

?préalable à chaque acquisition
46
Techniques expérimentales acquisition de nappes
de réflectance

• Adaptation de l intensité du signal à la
  dynamique de la caméra
• Prise de l'origine temporelle
• Prise de shading

Non homogénéité de la réponse de la caméra
? prise d'une image de "shading"
Cette image est réalisée à l'aide d'une sphère
intégrante (éclairage uniforme de la fente) et
dans les mêmes conditions expérimentales que les
nappes de réflectance.
? On réalise alors numériquement une division
pixel par pixel des nappes par l'image de shading
47
Déroulement des mesures expérimentales

• Milieu semi infini
• (phantom seul ou solution de lait dilué seule)
• Milieu bicouche à épaisseur variable
• (3,4,....,12mm)

48
Résultats d'inversion sur un milieu
bicouche Analyse des nappes de réflectance

• Inversion sur 5 paramètres (tous)
• Inversion sur 4 paramètres (µ s et µa des 2
  couches)
• Inversion sur 3 paramètres (µ s et µa couche
  profonde épaisseur)
• Inversion sur 2 paramètres (µ s et µa couche
  profonde)

Epaisseur expérimentale (mm)
Epaisseur expérimentale (mm)
49
Résultats d'inversion sur un milieu
bicouche Analyse des nappes de réflectance

• Inversion sur 5 paramètres (tous)
• Inversion sur 4 paramètres (µ s et µa des 2
  couches)
• Inversion sur 3 paramètres (µ s et µa couche
  profonde épaisseur)
• Inversion sur 2 paramètres (µ s et µa couche
  profonde)

50
Résultats d'inversion sur un milieu
bicouche Analyse des nappes de réflectance

• Inversion sur 5 paramètres (tous)
• Inversion sur 4 paramètres (µ s et µa des 2
  couches)
• Inversion sur 3 paramètres (µ s et µa couche
  profonde épaisseur)
• Inversion sur 2 paramètres (µ s et µa couche
  profonde)

51
Inversion sur 3 paramètres (µ s et µa couche
profonde épaisseur)
52
Résultats d'inversion sur un milieu
bicouche Analyse des nappes de réflectance

• Inversion sur 5 paramètres (tous)
• Inversion sur 4 paramètres (µ s et µa des 2
  couches)
• Inversion sur 3 paramètres (µ s et µa couche
  profonde épaisseur)
• Inversion sur 2 paramètres (µ s et µa couche
  profonde)

53
Discussion des résultats d'inversion sur les
nappes expérimentales

• Grande sensibilité aux erreurs systématiques
• ? Inhomogénéité des phantoms optiques
• ? Faible dynamique de la caméra à balayage de
  fente
• ? Dérive temporelle de la caméra

54
