Title: Prsentation PowerPoint


1

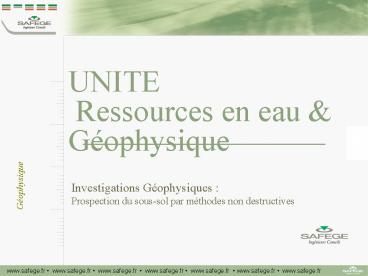

UNITE Ressources en eau Géophysique
Investigations Géophysiques Prospection du
sous-sol par méthodes non destructives
2
Les différentes méthodes de prospection
Les méthodes électriques et électromagnétiques. Le
magnétisme. La microgravimétrie. La sismique
réfraction. La tomographie sismique entre
forages Le radar géologique. Les méthodes
aquatiques
3
Les méthodes électriques et électromagnétiques
  • Basées sur la faculté plus ou moins grande des
    terrains à laisser circuler lélectricité en
    fonction de leur nature, les méthodes électriques
    et électromagnétiques permettent
  • La caractérisation des formations géologiques.
  • La recherche de zones fracturées ou de
    remplissage argileux en milieu calcaire.
  • La localisation de zone de stockage de déchets.
  • La recherche dobjets ferro-magnétiques.
  • La localisation de conduites.
  • L identification de secteur pollués.

4








Sondage électrique
  •
  • Paramètre physique cartographiéRésistivité
    électrique
  •    Objectifs
  • recherche d'accidents géologiques,
  • identification des terrains,
  • coupe géo-électrique du sous-sol,
  • traçage électrochimique (caractérisation de
    fuites),
  • carte géo-électrique du sous-sol.

Moyens humains de 3 à 5 personnes en fonction
des difficultés de portage. Rendement plus de 10
sondages AB300 mètres par jour sur terrain
facile daccès, à 1 sondage par jour en AB6000
mètres pour recherche deau profonde en zone
désertique
5








Méthode électromagnétique
  •
  • Paramètre physique cartographiéConductivité,
    résistivité apparente
  •    Objectifs
  • recherche de chemins de drainage préférentiels,
  • hétérogénéité latérale,
  • cartographie géologique de projets linéaires,
  • auscultation de friches (désencombrement du
    sous-sol).

Moyens humains 2 personnes pour limplantation
des points de mesures, 1 opérateur et
éventuellement 1 aide pour les mesures
délectromagnétisme EM 31 et EM 38.
Obligatoirement 2 personnes pour lEM
34 Rendement plus de 500 points par jour en
carroyage régulier 5X5 mètres à lEM 31 ou EM 38,
plusieurs kms en cas de profils (EM 31 ou EM 34)
6
EM31, EM34 et EM38

Appareil EM 31 Profondeur dinvestigation 0
3 mètres 0 6 mètres
Appareil EM 38 Profondeur dinvestigation 0
0.75 mètres 0 1.5 mètres
Appareil EM 34 Profondeur dinvestigation 0 7,5
mètres (intercoil 10 m H) 0 15 mètres
(intercoil 10 m V) 0 30 mètres (intercoil 20 m
V) 0 60 mètres (intercoil 40 m V)
7
Panneaux de résistivité
Matériel système LUND
Interprétations
Moyens humains de 3 à 7 personnes en fonction
des difficultés de portage Rendement 600 à 1000
ml/jour
8
La méthode microgravimétrique
  • Applications
  • Recherche de cavités naturelles (gypse,
    karst...) ou artificielles (galeries de mines)
  • Etude préalable à limplantation de bâtiments,
    de constructions ou de tracés routiers et
    ferroviaires.
  • Evaluation de limportance des vides ou zones
    décomprimées
  • délimitation de lemprise des cavités
  • implantation des sondages
  • Contrôle de travaux de confortement
  •

Mesure de microgravimètrie
9








Microgravimétrie
  •
  • Paramètre physique cartographiéAttraction
    terrestre g
  •    Objectifs
  • recherche d'accidents géologiques, recherche
    structurale,
  • auscultation de tunnel,
  • identification de vallée aquifère (évaluation du
    remplissage alluvial),
  • recherche de cavités, karst, dissolution,
    effondrement de carrières, de mines,
  • détection de décompressions (caractérisation de
    fuites en digue),
  • pesage de remblais,
  • contrôle de l'efficacité d'un traitement par
    injection,
  • recherche minière

Moyens humains 2 personnes pour limplantation
et le nivellement des points de mesures, 1
opérateur pour les mesures de gravimétrie. Rendeme
nt environ 50 points nouveau par jour avec 20
de reprise au minimum
10
Recherche de sapes et de fontis sur la future LGV
Est Européenne
LGV Est Anomalie de Bouguer et anomalie
régionale le long dun profil
11








Magnétisme
  •
  • Paramètre physique cartographiéChamp magnétique
    terrestre
  •    Objectifs
  • recherche d'accidents géologiques, recherche
    structurale,
  • auscultation de friches industrielles
    (désencombrement),
  • recherche minière.

12
Le magnétisme différentiel
  • Applications
  • Reconnaissance géologique structurale et
    lithologique (failles, roches éruptives).
  • Prospection minière.
  • Détection de tout objet ferro-magnétique
  • Archéologie
  • Pollution
  • Environnement

Mesure de magnétisme différentiel
13








Méthode sismique de surface
  •
  • Paramètre physique cartographiéVitesses
    sismiques
  •
  • Objectifs
  • recherche d'accidents géologiques,
  • recherche d'un substratum compact (tunnel, pieux,
    ...),
  • identification de la compacité des terrains
    (terrassements, rippabilité),
  • connaissance de l'épaisseur de la couverture
    meuble (carrières, routes),
  • optimisation de l'implantation de barrages en
    béton.
  • Moyens humains de 3 à 7 personnes en fonction
    des difficultés de portage.
  • Rendement sur site de barrage (montagneux)
  • 2 profils de 240 mètre, ou
  • 4 profils de 120 mètres

14
La sismique réfraction
  • Cette méthode de prospection permet
  • La recherche de substratum rocheux
  • Lévaluation des épaisseurs de couverture
    instable.

15








Méthode sismique en forage
  •
  • Paramètre physique cartographiéVitesses
    sismiques, coefficient de Poisson et module
    d'élasticité dynamiques.
  •
  • Objectifs
  • recherche d'accidents géologiques,
  • recherche d'un substratum compact (tunnel, pieux,
    ...),
  • identification de zones décomprimées ou compactes
    (vides, dissolutions, karst, efficacité des
    injections),
  • investigations sous un ouvrage d'art par
    l'extérieur.

10 à 13 mètres maxi
16
La tomographie sismique
Domaine dapplication Génie civil fondations,
structures, injections. Cette méthode permet
dobtenir une carte des vitesses sismiques (ondes
de compression) .
17
Le radar géologique
  • Cette méthode de prospection permet
  • La détection des contrastes électromagnétiques
  • Avantages
  • Efficacité et rapidité pour détecter des
    canalisations enfouies jusquà 3 mètres
  • de profondeur.
  • Haut rendement ( plusieurs kms/j) avec une
    excellente résolution.
  • Limites dutilisation
  • Pénétration faible dans les milieux argileux (
    moins de 1 mètres)

18
Méthode sismique sub-aquatique
Paramètre physique cartographiéTemps de
propagation, réfraction de londe sismique
Objectifs la sismique réfraction réalisée sur
le fond, délivre deux informations importantes
la vitesse de propagation des ondes, reliée à la
compacité du matériau, et l'épaisseur des
horizons traversés. Domaine dapplication proje
ts de barrage, d'ouvrage sous fluvial, lacustre,
d'ouvrage portuaire, pour suivre les variations
de faciès, les surépaisseurs de matériaux fins,
19
Méthode acoustique sub-aquatique
  • Paramètre physique cartographiéTemps de
    propagation, réflexion des signaux
  • Objectifs
  • recherche d'accidents géologiques, de
    surcreusement,
  • recherche d'un substratum compact (dragage de
    chenaux, forage dirigé ...),
  • identification de zones décomprimées ou compactes
    (vides, dissolutions, karst).

20
Méthode par ultrasons
  • Paramètre physique cartographié
  • Temps de propagation, distance
  • Objectifs
  • investigations sub-aquatiques sans plongeurs,
  • auscultation de fondations en rivière
    (affouillement),
  • envasement d'ouvrage d'art (suivi, curage
    d'émissaire, de barrage, de réservoir),
  • recherche de cavités, karst, dissolution,
    effondrement de carrières, de mines,
  • détection de décompressions (caractérisation de
    fuites en digue),
  • recherche de forme, de volume.
  • Méthodes utilisées
  • sismique réfraction, sonar latéral,

21
Contacts
  • Responsable unité environnement
  • Alain BARAT
  • ?01 46 14 72 62
  • alain.barat_at_safege.fr
  • Géophysiciens
  • Jean Pierre BARON
  • ?01 46 14 73 34
  • jean-pierre.baron_at_safege.fr
  • Abdel Kader EUTAMENE
  • ?01 46 14 72 68
  • abdelkader.eutamene_at_safege.fr
