Title: TECNOLOGIAS EN EL TRATAMIENTO DE AGUAS RESIDUALES


1

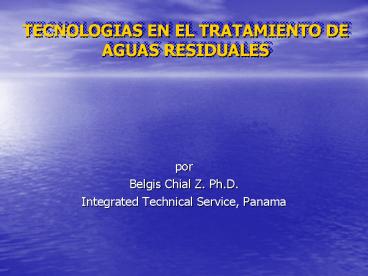

TECNOLOGIAS EN EL TRATAMIENTO DE AGUAS RESIDUALES
  • por
  • Belgis Chial Z. Ph.D.
  • Integrated Technical Service, Panama

2
PORQUÉ TRATAR LAS AGUAS RESIDUALES ?
  • Proteger la salud pública.
  • Proteger la calidad del agua.
  • Cumplir con los requisitos legales.

3
(No Transcript)
4
(No Transcript)
5
(No Transcript)
6
(No Transcript)
7
(No Transcript)
8
(No Transcript)
9
EFECTOS DE LAS DESCARGAS DE AGUAS RESIDUALES EN
CUERPOS RECEPTORES
10
(No Transcript)
11
HISTORIA TECNOLOGÍA DE PROCESOS DEL LODO
ACTIVADO
  • Inicia en el siglo 20 (1850) Drenaje superficial
    en Inglaterra.
  • Se desarrolla el Filtro Trickling.
  • Primeros ensayos para un tratamiento intensivo
  • EUROPA Smith (1882), Dupre y Didbin (1884),
    Hartland y Kaye-Perry (1888).
  • EUA Drown (1891), Mason y Hine (1891),
    Waring (1892-94).
  • Se establecen Reactores con el método de llenado
    y retiro de lodos en EUA por Clark y Gage (1912).
  • Se esteblecen Reactores con llenado y
    reutilización de los lodos en EUROPA por Fowler,
    Ardern y Lockett (1912). Se crea el principio
    de reciclaje de lodos.

12
  • Ardern y Lockett describen los lodos como activos
    en 1914. Se crea el proceso de lodos activados.
  • Requisitos de oxígeno se convierte en el primer
    objetivo de investigación.
  • Kessler et al en 1936, instalan los primeros
    difusores de oxígeno- Tapered aeration tank.
  • Gould en 1942, recicla los lodos mezclándolos con
    nueva agua residual en reactores conectados
    secuencialmente Step aeration.
  • Kraus (1945-1946), mejora el problema de la
    decantación de los lodos activados utilizando la
    proporción adecuada del lodo reciclado.
  • En las últimas décadas, los procesos de lodos
    activados se han enfocado a la nitrificación,
    desnitrificación y remoción de fósforo.
  • El desarrollo de los conocimientos en el detalles
    cinético de los procesos del lodo activado ha
    permitido diseños y eficiencias más precisas, aún
    en desechos industriales puros

13
TECNOLOGIAS DISPONIBLES PARA EL TRATAMIENTO DE
AGUAS RESIDUALES
Mecánicos
Lagunas Acuáticas
CATEGORÍAS
Terrestre
14
CATEGORIAS DE LOS METODOS
  • Físico
  • Químico
  • Biológico
  • Membrana

15
(No Transcript)
16
(No Transcript)
17
CANAL DE OXIDACIÓN
18
SISTEMA DE FILTRACION TRICKLING
19
LAGUNA FACULTATIVA
20
(No Transcript)
21
INFILTRACION SUB-SUPERFICIAL
22
CARACTERÍSTICAS BÁSICAS DE LOS LODOS ACTIVOS
  • El componente biológico activo en los lodos no
    es un cultivo puro, sino, una asociación de
    bacterias, levaduras, hongos, protozoarios y
    organismos superiores como los rotíferos. Estos
    organismos crecen en el agua de desechos en los
    reactores e interactúan entre ellos.
  • El lodo activado consiste, en contraste con su
    calificación activo, de una porción importante
    de células microbianas muerta.

23
PARTE CRUCIAL EN EL TRATAMIENTO DE LODOS ACTIVADOS
  • Selección de una comunidad microbiana el cual
    mineralice a una tasa razonable los desechos.
  • Producción de un mínimo de nueva biomasa, el
    cual se pueda sedimentar fácil y completamente
    separándose del agua en el decantador-sedimentador
    .

24
ASOCIACION DEL CONTAMINANTE PROCESO DEL
TRATAMIENTO
25
CONSUMO ENERGETICO
26
VENTAJAS Y DESVENTAJAS DE LAS TECNOLOGIAS
CONVENCIONALES Y NO CONVENCIONALES DEL
TRATAMIENTO DE AGUAS RESIDUALES
27
COSTOS COMPARATIVOS DE OPERACIÓN Y MANTENIMIENTO
DE LAS DIFERENTES TECNOLOGÍAS DE TRATAMIENTO PARA
0,1 A 1,0 MGD
28
COSTOS CAPITAL COMPARATIVOS DE LAS DIFERENTES
TECNOLOGÍAS DE TRATAMIENTO PARA 0,1 A 1,0 MGD
29
EFICIENCIA DE LOS PROCESOS EN FUNCIÓN DEL BOD,
NH3, P.T. Y N.T.
30
REUTILIZACIÓN DE LAS AGUAS TRATADAS
  • Tiempo de sobre-vivencia (d) de patógenos a
    temperaturas de 20 ºC - 30ºC

31
GUIAS UTILIZADAS PARA EL RE-USO DE AGUAS TRATADAS
32
VENTAJAS DEL RE-USO DE AGUAS RESIDUALES TRATADAS
  • La tecnología reduce las demandas de agua
    potable.
  • Puede reducir la necesidad de sistemas grandes de
    tratamiento de aguas residuales, si se utiliza
    una porción significativa de las aguas residuales
    son re-usadas o recicladas.
  • La tecnología puede disminuir el volumen de la
    descarga de aguas residuales, dando como
    resultado en condiciones beneficiosas en el
    impacto del ambiente acuático.
  • El costo capital es de bajo a medio para la
    mayoría de los sistemas y es recuperado a corto
    plazo.
  • La operación y mantenimiento es relativamente
    simple, excepto en los sistemas de re-uso
    directos, donde se requiere tecnologías mas
    extensivas y control de calidad.
  • La provisión de aguas residuales tratadas ricas
    en nutrientes puede incrementar la producción
    agrícola en áreas con escasez de agua.
  • Se puede reducir la contaminación de las aguas
    marinas, ríos y aguas sub-terraneas.

33
DESVENTAJAS DEL RE-USO DE AGUAS RESIDUALES
TRATADAS
  • Si se implementa en gran escala, los beneficios
    de la provisión puede caer cuando se reduzca la
    demanda del uso de agua no potable y la descarga
    del agua residual .
  • El re-uso de las aguas residuales tratadas puede
    ser de carácter estacional, resultando en una
    sobrecarga de las facilidades del tratamiento y
    disposición durante la estación lluviosa.
  • Se puede generar problemas de salud, con posibles
    generación de enfermedades e irritaciones
    epidérmicas si las personas entran en contacto
    directo con las aguas a re-utilizarse.
  • Se puede generar en el tratamiento gases como el
    ácido sulfúrico resultando en problemas de salud.
  • En algunos casos, el re-uso de las aguas
    residuales no es económicamente factible debido a
    la necesidad de un sistema adicional de
    distribución.
  • La aplicación de aguas residuales sin tratamiento
    como agua de irrigación o inyectadas como aguas
    de recarga podría resultar en la contaminación de
    las aguas sub-terraneas

34
! GRACIAS !
35
(No Transcript)
36
Fuentes
UNEP - International Environmental Technology
Centre United Nations Environment Programme.
37
(No Transcript)
38
(No Transcript)
39
(No Transcript)
40
(No Transcript)
41
(No Transcript)
42
(No Transcript)
43
(No Transcript)
44
FLOCULOS
45
(No Transcript)
46
(No Transcript)
47
(No Transcript)
48
(No Transcript)
49
(No Transcript)
50
(No Transcript)
