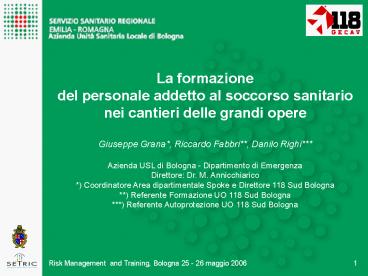

La formazione del personale addetto al soccorso
sanitario nei cantieri delle grandi
opere Giuseppe Grana, Riccardo Fabbri, Danilo
Righi Azienda USL di Bologna - Dipartimento
di Emergenza Direttore Dr. M. Annicchiarico )
Coordinatore Area dipartimentale Spoke e
Direttore 118 Sud Bologna ) Referente
Formazione UO 118 Sud Bologna ) Referente
Autoprotezione UO 118 Sud Bologna
2
Le grandi Opere

• Nella città di Bologna e nel territorio montano
  della provincia si stanno realizzando le più
  grandi opere civili del dopoguerra italiano
• la tratta Bologna - Firenze della linea
  ferroviaria Milano - Napoli ad Alta Velocità
  (AV)
• il nodo ferroviario di Bologna con la stazione
  sotterranea per i treni AV
• e l'ampliamento del tratto appenninico
  dell'Autostrada del Sole tra Casalecchio di Reno
  e Barberino del Mugello, chiamato Variante di
  Valico (VAV).

3
1. Treno Alta Velocità (TAV)

• La tratta ferroviaria
• Bologna Firenze
• ha una lunghezza di
• 78,27 Km.
• Le gallerie, realizzate con tecniche tradizionali
  (esplosivo), rappresentano il 93 dellintero
  tracciato 73,11 Km

4
Gallerie in costruzione
Qui si vede il fronte di scavo di una galleria
immediatamente prima dellesplosione.
5
Gallerie in costruzione
Questo è lo stesso fronte di scavo
immediatamente dopo lesplosione.
6
Gallerie in costruzione
Questo è il prodotto semi finito siamo nella
galleria di interconnes-sione tra linea storica e
linea AV (Cantiere E0, periferia di Bologna).
7
Gallerie in costruzione
Galleria di interconnessione E0
8
Gallerie in costruzione
Galleria di interconnessione E0
9
2. TAV il Nodo ferroviario di Bologna

• La struttura urbana di collegamento della tratta
• BO - FI con la tratta BO - MI è stata chiamata
  Nodo di BO
• La lunghezza è di 17,9 Km di cui
• 9,3 Km in galleria
• 7,0 Km allo scoperto
• 1,6 Km su viadotti

10
2. TAV il Nodo ferroviario di Bologna
Il nodo di Bologna comprende anche la stazione
sotterranea su 3 livelli, i cui binari saranno
posti a -23 metri sotto la stazione storica.
11
TAV il Nodo di Bologna
Le due gallerie parallele che, partendo da S.
Ruffillo, arrivano nei pressi della stazione
(circa 6 Km nel sottosuolo della città), sono
state realizzate senza esplosivo, mediante
gigantesche frese dette TBM (Tunnelling Boring
Machine).
12
TAV il Nodo di Bologna
Questa è la testa fresante in grado di operare
anche in iperbarismo nei terreni ricchi di acqua.
13
TAV il Nodo di Bologna
Questi sono gli imbocchi delle gallerie Emilia
e Felsinea che dal quartiere S. Ruffillo
porteranno i treni sino alla stazione AV.
Binario pari (TBM Emilia)
Binario dispari (TBM Felsinea)
14
TAV il Nodo di Bologna
Il 31/05/2006 verrà abbattuto lultimo diaframma
delle due gallerie S. Ruffillo - Stazione
15
3. Variante di Valico (VAV) Ampliamento del
tratto appenninico dellAutostrada del Sole tra
Casalecchio di Reno e Barberino del Mugello
Lo sviluppo complessivo della VAV è, invece, di
circa 60 Km di cui 30 in galleria (50) e 10 su
viadotti (17)
GRISOU !
16
118 GECAV
Gestione Emergenza Cantieri Alta Velocità

• Nel 1996, la gestione e lorganizzazione del
  soccorso sanitario a favore delle maestranze TAV
  sono state affidate al Servizio di Emergenza
  Territoriale (118) dellarea Sud di Bologna,
  diretto dal Dr. Giuseppe Grana.
• Nasceva allora il 118 GECAV che garantisce il
  soccorso sia ai lavoratori TAV sia alla
  popolazione.

17
118 GECAV

• Oltre ai lavoratori dei cantieri TAV (max 1.500
  presenze contemporanee) il 118 GECAV serve i
  cittadini dei comuni di Pianoro, Monterenzio,
• Loiano, Monghidoro
• (circa 30.000 abitanti).

18
118 GECAV

• La dotazione organica iniziale (agosto 1996) del
  118 GECAV era di
• 1 direttore medico,
• 1 infermiere dirigente e
• 6 giovani infermieri, freschi di scuola.
• Il gruppo iniziale si è poi arricchito di medici,
  infermieri e autisti, man mano che venivano
  attivati i cantieri.

19
118 GECAV

• Dal 2002, il 118 GECAV ha ampliato il proprio
  campo di intervento ai cantieri della Variante di
  Valico e allAutostrada del Sole (A1), dal Km 196
  al Km 246 (comuni di Casalecchio di Reno -
  Barberino del Mugello).

Gestione Emergenza Cantieri Alta Velocità
e Variante di Valico
20
118 GECAV

• Coerentemente col modello iniziale, il 118 GECAV
  ha continuato a servire la popolazione dei
  comuni interessati dai lavori in questo caso
  Sasso Marconi, Castiglione dei Pepoli,
  Marzabotto, Monzuno, S. Benedetto Val di Sambro
  (circa 32.000 abitanti).

21
118 GECAV

• La dotazione organica del 118 GECAV, aggiornata
  al 25 maggio 2006, è la seguente
• 26 MEDICI
• 57 INFERMIERI (di cui 2 dirigenti e 3
  coordinatori),
• 6 AUTISTI
• Ai quali si aggiungono circa
• 40 infermieri gettonisti e
• 40 autisti gettonisti.

22
118 GECAV

• I "gettonisti" sono operatori di area critica di
  tutta lAzienda Sanitaria di Bologna (area Nord,
  area Città, area Sud) che effettuano turni di
  lavoro, sul territorio, in aggiunta al servizio
  erogato presso l'Unità Operativa di provenienza.

23
Formazione

• La necessità di operare in gallerie, talora a
  rischio di esplosione per la presenza di grisou,
  e la vastità del territorio montano ha reso
  necessario per gli operatori 118 GECAV un
  percorso formativo particolare.

FORMAZIONE 118 GECAV
24
Formazione

• Gli infermieri 118 GECAV hanno, innanzitutto,
  realizzato gli stradari delle zone di competenza.

• Hanno quindi messo a punto
• corsi di conoscenza del territorio,
• corsi di conoscenza dei mezzi di soccorso e
• corsi di guida in condizioni disagiate.

25
Formazione

• Man mano che si procedeva su questa strada, le
  figure impegnate nellaffrontare e nel risolvere
  uno specifico problema si sono delineate con
  precisione. Sono nati, così, i responsabili di
  settore, il cui compito non è solo quello di
  ricercare la soluzione di un problema, ma anche
  di mettere a punto il metodo di insegnamento, per
  la trasmissione ai colleghi.

26
Formazione

• Sfruttando le esperienze e le propensioni
  individuali, ogni operatore è diventato, di volta
  in volta, docente o discente.
• Sono nati così i vari moduli formativi del 118
  GECAV, alcuni dei quali unici nel panorama
  italiano e aperti agli operatori del soccorso
  provenienti da tutta lEmilia Romagna e da altre
  regioni italiane.

27
La camera fumi

• Svolta fondamentale in questo campo, è stato
  lacquisto di una Camera Fumi tecnologicamente
  avanzata.
• Si tratta di un ambiente con una serie di gabbie
  comunicanti, con ostacoli, da percorrere al buio
  e in presenza di fumo.
• Il corso prevede una parte teorica ed una parte
  pratica.
• Per il mantenimento delle abilità acquisite ogni
  operatore effettua retraining periodici.

28
La camera fumi

• Il buio e il fumo estremizzano la prova, durante
  la quale si misura il tempo impiegato ed il
  consumo di aria, in modo da rendere consapevole
  lallievo sia dellesigua riserva daria che un
  autorespiratore garantisce sia dellalterato
  consumo di ossigeno in condizioni disagevoli.
• Si impara quindi a gestire al meglio le proprie
  risorse, intese come riserva daria e di energia.

29
La camera fumi
30
Il castello di manovra

• Il castello di manovra è una struttura alta 16
  metri, costruita con tubi metallici, ad utilizzo
  esclusivamente formativo.
• Consente di addestrare il personale 118 GECAV al
  corretto utilizzo dei dispositivi di protezione
  individuale (DPI) da impiegare per il soccorso in
  terreni scoscesi.

31
Il castello di manovra

• L'addestramento completo si compone di diversi
  scenari.
• Ogni scenario è stato studiato per arrivare
  gradualmente alla performance richiesta.
• Gli scenari prevedono
• la familiarizzazione con lattrezzatura in
  dotazione,
• la gestione autonoma delle attrezzature,
• la gestione delle variabili introdotte di volta
  in volta negli scenari proposti.

32
Il castello di manovra
33
Simulazioni in galleriaLa formazione prevede
anche simulazioni in galleria

• Le simulazioni vengono eseguite allinterno delle
  gallerie in costruzione per familiarizzare con
  lambiente galleria e con i suoi rischi.

34
Simulazioni in galleria

• Più in particolare, le simulazioni servono per
• fornire informazioni pratiche sulle gallerie
  (metodi di lavorazione, finestre, grisou ecc.)

35
Simulazioni in galleria

• servono per
• testare lefficienza dei materiali in dotazione
  al 118 e alle ditte che gestiscono i lavori di
  scavo

36
Simulazioni in galleria

• servono per
• accrescere il livello di collaborazione e il
  coordinamento fra 118 GECAV e addetti
  allemergenza delle imprese costruttrici
  (sicuristi).

37
Emergenza in sicurezza
Il personale è tenuto a frequentare anche i corsi
teorico-pratici di Emergenza in Sicurezza. Le
lezioni teoriche vengono effettuate in aula,
38
Emergenza in sicurezza
le esercitazioni pratiche si svolgono nellarea
di addestramento Ca' di Moschino (area boschiva
a 500 metri dallospedale di Loiano) e
riproducono interventi reali in modo da
addestrare il personale 118 GECAV ad affrontare i
numerosi scenari che possono verificarsi nella
nostra realtà operativa, formata da territorio in
prevalenza montano.
39
Emergenza in sicurezza

• I punti salienti di questo modulo formativo sono

• la valutazione dello scenario e dei rischi
• la conoscenza dei materiali e delle tecniche da
  impiegare
• il coordinamento della squadra e i ruoli dei
  singoli componenti
• il trasporto delle attrezzature dalle
  autoambulanze al luogo dellevento.

40
Riunioni mensili
Fanno parte della formazione le riunioni mensili
obbligatorie, a carattere organizzativo. Discutere
casi clinici complessi, errori o eventi di
particolare difficoltà, permette di condividere
con i colleghi il proprio vissuto personale,
carico di dettagli ed emozioni.
07/04/2003 Esplosione nella galleria Monte
Bibele Nord
41
Riunioni mensili
07/04/2003 Esplosione nella galleria Monte
Bibele Nord

• La discussione di casi clinici può persino
  portare alla modifica delle procedure, qualora si
  rilevino errori o rallentamenti della macchina
  del soccorso.

42
Formazione dei sicuristi
Vengono chiamati sicuristi gli operatori dei
cantieri che hanno il compito di allertare il 118
e prestare i primi soccorsi, fino allarrivo
dellambulanza, qualora si verifichi un
infortunio o un malore durante il lavoro.

• Sul modello del BLSD, è stato messo a punto un
  corso teorico-pratico adattato alle esigenze di
  cantiere

43
Formazione dei sicuristi
Per diventare sicurista è necessario partecipare
alle lezioni di primo soccorso previste dal DLvo
626 1994 e dal DM 388 / 2003. Oltre il 90 di
questa formazione viene svolta dagli operatori
118 GECAV.
44
Liperbarismo

• Le TBM che hanno realizzato le gallerie nel
  sottosuolo della città di Bologna sono in grado
  di lavorare in sovrapressione, al fine di
  garantire lo scavo anche in presenza di acqua.

45
Liperbarismo

• Ogni TBM è dotata di 2 camere iperbariche per il
  passaggio dei tecnici (per eseguire manutenzioni)
  dalla testa fresante alla parte della fresa non
  in sovrapressione.

46
Liperbarismo

• 25 operatori 118 GECAV sono stati selezionati per
  il servizio in ambiente iperbarico, a tal fine
  sono stati sottoposti a
• valutazione medica preventiva
• test psico-attitudinali
• formazione teorico-pratica con simulazioni in
  camera iperbarica.

47
- 3 per concludere
Formazione di base delloperatore 118 GECAV
3 diapositive per concludere e per dare un
panorama complessivo della formazione
delloperatore 118 GECAV.

• Per la conoscenza del sistema 118, il neoassunto
  effettua
• 15 giorni di affiancamento sulle ambulanze
  cittadine ed in Centrale Operativa
• 15 giorni di affiancamento nei PS dellarea Sud
  di Bologna (Loiano, Vergato, Porretta) per
  approfondire la conoscenza delle risorse che ogni
  struttura è in grado di erogare
• 3 giorni di affiancamento in ogni realtà
  operativa 118 GECAV (Loiano, Osteria, Pianoro,
  San Ruffillo, Lama di Setta), indipendentemente
  dalla destinazione definitiva.

48
- 2 per concludere
Formazione di base delloperatore 118 GECAV

• La formazione clinica è, ovviamente, obbligatoria
  e comprende
• BLSD (Basic Life Support Defibrillation) rp
• PBLS (Paediatric Life Support) rp
• PTC (Prehospital Trauma Care) rp
• ILS (Intermediate Life Support)
• ALS (Advanced Life Support solo per medici e
  infermieri capiturno) rp
• TES (Tecniche Salvavita in Emergenza) rp
• GEM (Gestione Extraospedaliera delle
  Maxiemergenze).

rp retraining periodici
49
- 1 per concludere
Formazione di base delloperatore 118 GECAV

• Alla conoscenza del Sistema 118 e alla formazione
  clinica si aggiunge la formazione tecnica
  obbligatoria, di cui abbiamo già parlato e che
  possiamo così sintetizzare
• Conoscenza delle ambulanze in dotazione
• Lezioni di guida
• Autoprotezione e Salvataggio rp
• Accesso in galleria
• Simulazioni in galleria rp
• Soccorso in ambiente montano con utilizzo di
  imbraghi,
• verrricello ecc. rp
• Camera fumi rp
• Emergenza in Sicurezza (DLvo 626 applicato
  allEmergenza)
• Riunioni mensili.

50
Grazie per l'attenzione
AUSL di Bologna Unità Operativa di Anestesia -
118 Sud Bologna Gestione Emergenza Cantieri Alta
Velocità e Variante di Valico Direttore Dr.
Giuseppe Grana g.grana_at_118er.it
