Title: Diapositive 1


1

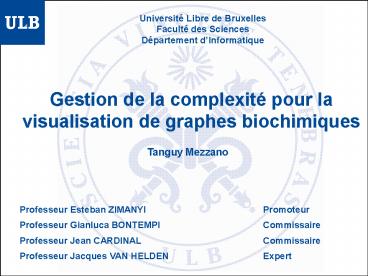

Université Libre de BruxellesFaculté des
SciencesDépartement dInformatique
Gestion de la complexité pour la visualisation de
graphes biochimiques
Tanguy Mezzano
2
Plan
  • Motivation
  • La complexité de la visualisation
  • Vues multi-niveaux
  • Vues topologiques fisheye
  • Résultats

3
Motivation
  • Données biologiques
  • Graphes
  • Importance du contexte

4
La complexité de la visualisation
  • Facteurs de complexité
  • Taille
  • Ignorance
  • Variété
  • Limites humaines
  • Mémoire
  • Acuité Visuelle

5
La complexité de la visualisation
  • Facteurs de limitation
  • Manière dont est représentée linformation
  • Pertinence de linformation pour lobservateur
  • Prérequis nécessaires

6
Vues multi-niveaux
  • Plusieurs niveaux dabstractions
  • Esthétique niveau macro et micro
  • Mantra de Schneiderman

Vue générale
Zooms
Détails délément ou groupe
7
Vues multi-niveaux
  • Application à un graphe biochimique
  • Graphe macro et graphes micro de /- 7 noeuds
  • Inadapté pour gros graphes

8
Vues topologiques fisheye
  • Méthodes dexploration conservant le contexte
    global
  • Affichage  multi-fenêtres
  • Technique  map-view
  • Vue  fisheye

9
Vues topologiques fisheye
  • Distorsions géométriques
  • Région focale agrandie / Contexte
  • Structure globale affectée
  • Distorsions sémantiques
  • Clusterisation donc structure globale conservée
  • Perte dinformation et navigation difficile

10
Vues topologiques fisheye
  • Concept
  • Affichage à différentes échelles ? maintien de la
    structure
  • Vue fisheye ? exploration facilitée
  • Hypothèse
  • Graphe en input
  • Algorithme en 2 phases
  • Construction dune  Hiérarchie de
    graphes dapproximation
  • Génération dun  Graphe hybride

11
Vues topologiques fisheye
  • Hiérarchie de graphes approximant le graphe
    original
  • Concept
  • Méthode
  • Approximation par  clusterisation
  • Respect des contraintes
  • Préserver la topologie originale
  • Taille uniforme des noeuds
  • Préserver la structure globale originale
  • Algorithme efficace

12
Vues topologiques fisheye
  • Hiérarchie de graphes approximant le graphe
    original
  • Choix des paires de noeuds à contracter
  • Paires des arêtes du graphe
  • Paires géométriquement proches

Si voisins dans
Graphe de Proximité
Triangulation de Delaunay
Relative Neighborhood Graph
13
Vues topologiques fisheye
  • Hiérarchie de graphes approximant le graphe
    original
  • Choix des paires de noeuds à contracter
  • Sous-ensemble maximal de paires disjointes

Paires qui maximisent une somme pondérée de
mesures.
14
Vues topologiques fisheye
  • Génération dun  Graphe hybride
  • Concept
  • A partir de la  hiérarchie  et du noeud foyer
  • Méthode

Niveau 0
gt Niveau 0
gtgt Niveau 0
15
Vues topologiques fisheye
  • Génération dun  Graphe hybride
  • Etablissement des niveaux de représentation
  • En fonction du point de focus
  • Classement de chaque noeud par ordre de
    distance/foyer
  • Définition de leur niveau de détail 50 premiers
    n0, 100 suivants n1...
  • Noeuds actifs
  • Si noeuds composants noeud actif ont même niveau
    ? ok
  • Sinon on privilégie le niveau de représentation
    le plus bas
  • Etablissement des arêtes
  • Parcours du graphe niveau par niveau de haut en
    bas
  • Ajout des arcs entre noeuds actifs

16
Vues topologiques fisheye
  • Adaptation pour un graphe biochimique
  • Schéma des relations
  • Règles de contraction appropriées
  • Etablissement des poids des arcs
  • Ordre de priorité entre contractions

De - en - prioritaire
17
Vues topologiques fisheye
18
Résultats
  • La mise en évidence des facteurs de complexité
    des gros graphes
  • Laboutissement à la découverte dune méthode de
    visualisation adaptée
  • Une adaptation au cas des graphes biochimiques
  • Un prototype développé dans lenvironnement
    Eclipse
