Invocation de Mthode des Objets distants RMI et Corba

1

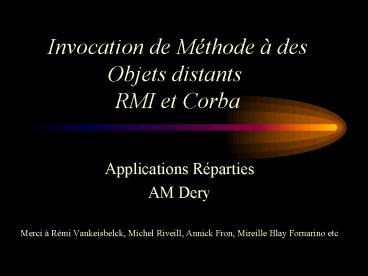

Invocation de Méthode à des Objets distants RMI
et Corba

• Applications Réparties
• AM Dery
• Merci à Rémi Vankeisbelck, Michel Riveill, Annick
  Fron, Mireille Blay Fornarino etc

2
Objectifs des objets répartis RAPPEL

• 1) invoquer des méthodes comme en local
• objetDistant.methode()
• 2) utiliser un objet distant (OD), sans savoir où
  il se trouve, en demandant à un service dédié
  de renvoyer son adresse
• objetDistant
• ServiceDeNoms.recherche("monObjet")
• 3) passer un OD en paramètre dappel à une
  méthode
• resultat objetLocal.methode(objetDistant)
• resultat objetDistant.methode(autreObjetDistant)

• 4) récupérer le résultat dun appel distant sous
  forme dun nouvel objet qui aurait été créé sur
  la machine distante
• ObjetDistant1 ObjetDistant2.methode()

3

• Comparaison Corba RMI
• Premières informations

4
Des technologies

• RMI (Remote Method Invocation) est un
• système dobjets distribués performant destiné
• au développement dapplications distribuées
• entièrement en Java
• CORBA (Common Object Request Broker Architecture)
• Plate-forme client/serveur orientée objets permet
  de communiquer avec d autres langages (C,
  Lisp, Smalltalk, Python)

5
Panorama
JRMP
Client Stub Remote reference layer
Serveur Skeleton Remote reference layer
TCP/IP, Unicast
6
CORBA par comparaison
IIOP
Client Stub Object request broker
Serveur Skeleton Object request broker
Interface IDL
TCP/IP, Unicast
7
Points communs et interopérabilité

• Utilisent les sockets
• Des Protocoles
• Un propriétaire JRMP (Remote Method Protocol)
• Un protocole normalisé par lOMG IIOP
• Il existe des implémentations sur IIOP utilisées
  par RMI

8
Spécificité Corba gt ORB
I.5. OMA ORB

• la localisation dobjet
• la désignation des objets
• lempaquetage des paramètres (marshalling)
• le dépaquetage des paramètres (unmarshalling)
• linvocation des méthodes
• la gestion des exceptions
• l activation automatique et transparente des
  objets
• De plus, il fournit des caractéristiques telles
  que
• la liaison avec  tous  les langages de
  programmation
• un système auto-descriptif
• l interopérabilité entre les bus

9
Modèle de référence OMA
CORBA
Bus dobjets répartis (O.R.B.)
10
Rappel processus RMI
Interface HelloWorld
Interface HelloWorld
Code du client
Classe dimplémentation HelloWorldImpl
Code du serveur
Utilisation du registry
11
Corba Interface décrite avec IDL
Client dobjets
Fournisseur d objets
Stub IDL
Bus CORBA
Squelette IDL
Objets Corba
12
Étapes de mise en uvre Corba
Spécification interface IDL
Compilation interface IDL
Implantation des objets Corba
Implantation du serveur
Implantation du client
Enregistrement du serveur
Côté client
Côté serveur
Utilisation du service Nommage
13
Dans les 2 cas

• Une référence à un OD peut être
• passée en argument
• retournée en résultat d un appel dans toutes les
  invocations (locales ou distantes)
• Un OD peut être transformé (cast) en nimporte
  laquelle des interfaces qu il implémente

14
L amorce client (stub) (1)

• Représentant local de l OD qui implémente ses
  méthodes  exportées
• Transmet l invocation distante à la couche
  inférieure Remote Reference Layer / ORB
• Il réalise le pliage ( marshalling ) des
  arguments des méthodes distantes
• Dans l autre sens, il réalise le dépliage
  ( demarshalling ) des valeurs de retour

15
L amorce client (Stub) (2)

• Il utilise pour cela la sérialisation des objets
• Il les transforme en un flot de données (flux de
  pliage) transmissible par le réseau

16
L amorce serveur (Skeleton)

• Réalise le dépliage des arguments reçus par le
  flux de pliage
• Fait un appel à la méthode de l objet distant
• Réalise le pliage de la valeur de retour

17
La couche des références distantes

• Permet l obtention d une référence d objet
  distant à partir de la référence locale au Stub
  un service dannuaire
• Rmiregistry en RMI
• Service de nommage Naming en Corba
• JNDI Interface dannuaire

18
La couche de transport

• Connecte les 2 espaces d adressage (JVM pour
  Java)
• Suit les connexions en cours
• Ecoute et répond aux invocations
• Construit une table des OD disponibles
• Réalise l aiguillage des invocations
• Sécurité ?

19
Diagramme d interaction
Stub
Skeleton
Implementation
invoke
Marshal param Send req.
Unmarshal param Invoke impl.
Return result
Return return or exc. Marshal return or exc. Send
reply
Unmarshal reply Return value or exc
20

• Passage de paramètres

21
Passage de paramètres

• On sera souvent amenés à passer des paramètres
  aux méthodes distantes...
• Les méthodes distantes peuvent retourner une
  valeur ou lever une exception...
• On a deux types de paramètres
• Les objets locaux au client
• Les objets distants au client

22
Passage de paramètres ATTENTION

• Certains objets sont copiés (les objets locaux),
  d'autres non (les objets distants)
• Les objets distants, non copiés, résident sur le
  serveur
• Les objets locaux passés en paramètre doivent
  être sérialisables afin d'être copiés, et ils
  doivent être indépendants de la plate-forme
• Les objets qui ne sont pas sérialisables lèveront
  des exceptions
• Attention aux objets sérialisables qui utilisent
  des ressources locales !!!

23
Passage de paramètresObjets locaux RMI

• RMI permet de transporter (copier) des objets
  complexes qui doivent avoir la capacité de se
  mettre en série
• RMI utilise les mécanismes de sérialisation
  inclus dans Java (java.io)
• Il faut des classes d'objets implémentant
  l'interface Serializable

24
Passage de paramètresObjets locaux exemple RMI

• On crée un objet sérialisable local StateObject à
  deux états que l'on va passer à une méthode
  distante
• On crée un OD avec une méthode qui change l'état
  d'un objet StateObject qu'on lui passe en
  paramètre et qui le retourne
• Le client crée un objet StateObject et affiche
  son état
• Il invoque la méthode du serveur en lui passant
  l'objet à état créé et récupère le retour dans
  une variable
• Il affiche l'état de l'objet référencé avant
  invocation, puis de celui résultant de
  l'invocation

25
Passage de paramètresObjets locaux exemple RMI

• Diagramme de classes

26
Passage de paramètresObjets locaux exemple RMI

• La classe StateObject

27
Passage de paramètresObjets locaux exemple RMI

• L'interface StateChanger

28
Passage de paramètresObjets locaux exemple RMI

• La classe StateChangerImpl

29
Passage de paramètresObjets locaux exemple RMI

• Le programme serveur

30
Passage de paramètresObjets locaux exemple RMI

• Démarrage du serveur
• On lance le rmiregistry
• On lance le serveur

31
Passage de paramètresObjets locaux exemple RMI

• Le programme client

32
Passage de paramètresObjets locaux exemple RMI

• Démarrage du client
• Conclusion
• L'état de l'objet créé en local n'a pas changé,
  par contre, l'objet retourné a un état différent
• Il y a bien eu copie de l'objet
• Dans notre exemple, 2 copies !!!
• Une lors du passage de so1 en paramètre
• Lautre lors du retour de la méthode

33
Passage de paramètresObjets locaux exemple RMI
34
Passage de paramètresObjets distants RMI

• Passage d'objets distants
• Le passage d'un objet distant à une méthode ou
  comme valeur de retour manipule en fait un stub
• Exemple typique la recherche d'objets dans la
  base de registres rmiregistry
• HelloWorld h (HelloWorld)Naming.lookup(...)
• Retourne un stub pour un OD de type HelloWorld
• L'appelant peut ensuite manipuler l'OD au travers
  du stub reçu
• Pas de copie de l'objet, mais transmission du stub

35
Passage de paramètresObjets distants

• Passage d'objets distants
• Très différent du passage d'objets locaux
• Les objets locaux sont copiés
• Les deux protagonistes ne manipulent pas le même
  objet
• Passage d'OD passage du stub
• Pas de copie
• Les deux protagonistes manipulent le même objet
  au travers de son stub

36
Passage de paramètresObjets distants RMI

• On va créer un OD (1) de type HelloAccessor qui
  permet d'accéder à un autre OD (2) de type
  HelloWorld, situé dans la même JVM
• Un client va
• 1) Obtenir une référence vers l'OD (1)
• 2) Invoquer sa méthode et récupérer l'OD (2)
• 3) Invoquer la méthode sayHello() de l'OD (2)
• gt sayHello() affiche une trace dans la
  console... regardons si la trace s'affiche chez
  le client ou le serveur

37
Passage de paramètresObjets distants exemple
RMI

• Diagramme de classes

38
Passage de paramètresObjets distants exemple
RMI

• L'interface HelloAccessor

39
Passage de paramètresObjets distants exemple
RMI

• La classe HelloAccessorImpl

40
Passage de paramètresObjets distants exemple
RMI

• Le serveur HelloAccessorServer

41
Passage de paramètresObjets distants exemple
RMI

• Démarrons le serveur
• 1) Démarrage du rmiregistry
• 2) Démarrage du serveur
• gt Le serveur est lancé, occupons nous maintenant
  du client...

42
Passage de paramètresObjets distants exemple
RMI

• Le client HelloAccessorClient

43
Passage de paramètresObjets distants exemple
RMI

• Démarrage du client
• gt Pas de trace niveau client...
• Regardons la trace serveur

44
Objets distants exemple RMI
45
Passage de paramètresConclusion

• Il faut être vigilant quand au passage des
  paramètres
• Certains objets sont copiés (les objets locaux),
  d'autres non (les objets distants)
• Les objets distants, non copiés, résident sur le
  serveur
• Les objets locaux passés en paramètre doivent
  être sérialisables afin d'être copiés, et ils
  doivent être indépendants de la plate-forme
• Les objets qui ne sont pas sérialisables lèveront
  des exceptions
• Attention aux objets sérialisables qui utilisent
  des ressources locales !!!

46

• Déploiement

47
Que doit connaître le client ?

• Lorsquun objet serveur est passé à un programme,
  soit comme paramètre soit comme valeur de retour,
  ce programme doit être capable de travailler avec
  le stub associé
• Le programme client doit connaître la classe du
  stub

48
Que doit connaître le client ?

• les classes des paramètres, des valeurs de retour
  et des exceptions doivent aussi être connues...
• Une méthode distante est déclarée avec un type de
  valeur de retour...
• ...mais il se peut que l objet réellement
  renvoyé soit une sous-classe du type déclaré

49
Que doit connaître le client ?

• Le client doit disposer des classes de stub,
  classes des objets retournés
• copier les classes sur le système de fichiers
  local du client (CLASSPATH)...
• ...cependant, si le serveur est mis à jour et que
  de nouvelles classes apparaissent, il devient
  vite pénible de mettre à jour le client
• C est pourquoi les clients RMI peuvent charger
  automatiquement des classes de stub depuis un
  autre emplacement
• Il s agit du même type de mécanisme pour les
  applets qui fonctionnent dans un navigateur

50
Chargement dynamique des amorces

• Rappel un objet client ne peut utiliser un
  objet distant qu au travers des amorces
• RMI permet l utilisation des OD dont les amorces
  ne sont pas disponibles au moment de la
  compilation
• A l exécution, RMI réclamera au serveur
  l amorce client manquante et la téléchargera
  dynamiquement (byte code)

51
Chargement dynamique des classes

• Plus généralement, le système RMI permet le
  chargement dynamique de classes comme les
  amorces, les interfaces distantes et les classes
  des arguments et valeurs de retour des appels
  distants
• C est un chargeur de classes spécial RMI qui
  s en charge
• java.rmi.server.RMIClassLoader

52
Sécurité (1)

• RMI n autorise pas le téléchargement dynamique
  de classes (avec RMIClassLoader) si
  l application (ou l applet) cliente n utilise
  pas de SecurityManager pour les vérifier.
• Dans ce cas, seules les classes situées dans le
  CLASSPATH peuvent être récupérées

53
Sécurité (2)

• Le gestionnaire de sécurité par défaut pour RMI
  est java.rmi.RMISecurityManager
• Il doit être absolument utilisé
  (System.setSecurity()) pour les applications
  standalone
• Pas de problèmes pour les applets, c est
  l AppletSecurityManager (par défaut) qui s en
  charge

54
RMISecurityManager

• Il est très simple
• Vérifie la définition des classes et autorise
  seulement les passages des arguments et des
  valeurs de retour des méthodes distantes
• Ne prend pas en compte les signatures éventuelles
  des classes

55
Quelques bouquins...

• Core Java Volume 2
• Par Cay S. Horstmann Gary Cornell
• Editions CampusPress
• Une référence pour les développeurs Java
• Bonne section sur RMI, servi de base pour ce
  cours
• Java Distributed Computing
• Par Jim Farley
• Editions O'Reilly
• Tout sur les applications reparties avec Java
• Plus technique...
