Title: ASTEP : optique


1

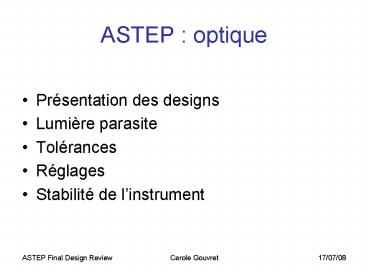

ASTEP optique
  • Présentation des designs
  • Lumière parasite
  • Tolérances
  • Réglages
  • Stabilité de linstrument

2
Design hublots ménisques
Entrée télescope
M2
hublot
caméra
M1
correcteur
dichroique
Voie de guidage
3
Boîte focale, hublots ménisques
Hublot1
Lentille1
Hublot2
Lentille2
CCD science
dichroïque
Hublot caméra
Lentille3
CCD guidage
M4
4
Uniformité dans le champ, hublots ménisques
5
Design hublots plans
Entrée télescope
M1
M2
hublot
caméra
dichroïque
correcteur
6
Boîte focale, hublots plans
Hublot1
Lentille1
Lentille2
Hublot2
CCD science
dichroïque
Hublot caméra
Lentille3
7
Uniformité dans le champ, hublots plans
8
Voie guidage
Dichroïque à faces // lentille torique
Dichroïque prismatique lentille sphérique
9
Revêtement miroirs
10
Lumière parasite hublots ménisques
11
Lumière parasite hublots plans
12
Lumière parasite
  • Fond plus homogène avec hublots ménisques
  • Dans les 2 cas, ghosts défocalisés, 300 fois
    moins lumineux que les images. Ghosts dûs à la
    réflexion interne de la dichroïque pour les
    longueurs donde lt 600nm.

13
Lumière parasite avec dichroïque légèrement
prismatique
14
Tolérances télescope
  • Décentrement M1 0.02mm (jeu latéral)
  • Réglage tilt M1 11 (sensibilité)
  • Distance M1-M2 10µm (thermique)
  • Réglage tilt M2 25 (sensibilité)
  • Distance M2-boîte 105µm (thermique)

15
Tolérances boite focale fabrication des optiques
  • Etat de surface l/4
  • Rayon de courbure 0.05mm
  • Epaisseur 0.05mm
  • Défaut centre optique/ centre mécanique 0.02mm
  • Tilt centre face avant/ centre face arrière
    0.05

16
Tolérances boite focale montage mécanique
  • Sous-ensembles hublots et ménisques
  • Distances 0.5mm
  • Décentrements 0.5mm
  • Tilts 0.1
  • Tilt M3 0.01
  • Dans les sous-ensembles, positions relatives
  • Translations 0.1mm
  • Tilts 0.01

17
Tolérances ménisques correspondance aux
spécifications
18
Résultats analyse des tolérances
  • Hublots ménisques 80 des cas générés aux specs
  • Hublots plans environ 2x moins de cas aux specs
  • Possibilités de rattrapage des défauts
  • Tip-tilt de la caméra (niveau nominal)
  • Tilt de la boite ou du M3 (pas dans les specs)

19
Réglages
  • Procédure de réglage pour le télescope
  • Réglage tip-tilt du secondaire.
  • Réglage tip-tilt du primaire.
  • Réglage fin du primaire.
  • Réglage du tip-tilt de la dichroïque?
  • Pour la boite, la précision à lassemblage suffit
    à être dans les tolérances, pas de réglages des
    pièces optiques.

20
Stabilité
  • Les 2 cas nominaux ménisques et plans sont dans
    les specs, le cas hublots plans est très près de
    la limite des specs.
  • Etude de différents cas pour le hublot ménisques
    (cas issus du tolérancement)
  • Les cas dans les specs sont valides pour la spec
    de stabilité.
  • Certains cas hors specs remplissent la spec de
    stabilité.
  • Les cas ne remplissant pas la spec de stabilité,
    ne la remplisse pas juste pour le point en bord
    de champ.

21
Stabilité FWHM
  • Pour se placer à la bonne défocalisation
  • Autofocus recherche la position du foyer
  • Offset de 0,2mm pour avoir une FWHM 3 pixels.
  • Résultats obtenus avec cette méthode

22
A suivre
  • Valider config hublots ménisques
  • Finaliser voie guidage
  • Définir revêtement miroirs
  • Cahier des charges mécaniques
  • Dossiers de fabrication optiques
  • Témoins pour tenue à -80C traitements
  • Mesurer tilt CCD / boîtier caméra
