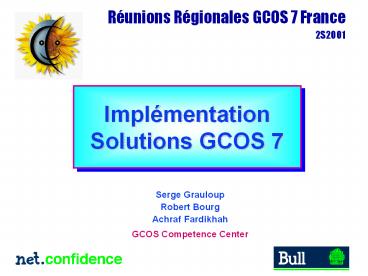

Réunions Régionales GCOS 7 France2S2001
Implémentation Solutions GCOS 7
Serge Grauloup Robert Bourg Achraf Fardikhah GCOS
Competence Center
2
Solutions GCOS 7

• Quatre cas clients
• Solution "Webisation"  d application
• TDS-WEB
• Client Banque de France
• Solution e_business
• JTDS / Weblogic
• Client OTRA ( Allemagne )
• Solution architecture 3 niveaux
• ESP7 3tiers
• Client I.F.I
• TDS TCP/IP 3 tiers
• Client GSIT

3
Solution "Webisation"  d application
Solution TDS-WEBClient Banque de France
4
Besoins / Critères de choix

• Critères de choix TDS-WEB
• Développement d une nouvelle application
  destinée aux contrôleurs d opérations bancaires

• Accès aux données GCOS 7 par des terminaux
  "universels"
• Ergonomie HTML bien adaptée à la consultation
• navigation par hyperliens,
• plus d'informations dans une page html que dans
  une grille FORMS
• utilisation de listes déroulantes
• L application va évoluer dans le temps
  Maintenance programmes doit être centralisée

5
Critères de choix TDS-WEB

• Coût de développement TPR pas plus élevé qu'un
  développement FORMS classique
• Environnement Mainway et GCOS 7 V9 disponibles
•  Implication des équipes de développement GCOS 7
  sur les nouvelles technologies (développement de
  pages html, programmation Java script..)

6
Chaîne de liaison TDS-WEB
DPS 7000
Mainway
GCOS 7 V9
HTTP/DSA
Intranet
Poitiers
Paris
7
Étapes du projet

• Choix de la solution après réalisation d une
  maquette
• Maquette développée chez le client
• Utilisation de l application client
• Monitorat de 5 jours
• 5 représentants client
• 2 personnes de Bull

8
Application TDS-WEB
9
Solution e_business
Solution JTDS / Weblogic Client OTRA
10
OTRA ( Allemagne OTRA ( Allemagne

• OTRA
• Situé à Holzwickede / Dortmund
• Fournisseur de matériel électrique pour 10
  sociétés ODIS (130 filiales en Allemagne )
• Vente de matériel électrique ( switchs, cables
  etc .)

11
Les prévisions de croissance d OTRA

• Forte croissance du chiffre d affaire
• en 2000 1 milliard d euros
• en 2002 2 milliards d euros
• Augmentation nombre de clients
• en 2000 4000 clients
• en 2002 10000 clients
• Internet atout majeur de la croissance
• en 2000 3,5 du CA
• en 2001 10 du CA

12
Le projet internet

• Choix de BEA Weblogic et connexion GCOS 7 via la
  classe JTDS
• Planning du projet
• Définition de l architecture mars 2000
• Début du projet août 2000
• Mise en opération step1 mars 2001
• les commandes clients et le suivi
• Mise en opération step2 2001/2002
• les commandes, le suivi, présentation des
  articles via Internet, .

13
OTRA e-business architecture
AIX
Hannover DB-Server 150.000 articles
DPS 7000/ GCOS 7
ORACLE
TDS1 Inquiry Transactions 24h/24h 7 jours sur 7
BEA WebLogic
Internet
JTDSMessages
JAVA
Firewall
TDS2 Update Transactions 06h à 20 h
J T D S
4000 à 10000 users
Traitement des commandes
Holzwickede DB-Server 40.000 articles
Glink 4000 Users
ORACLE
UFAS
AIX
DPS 7000/GCOS 7 2 x MT86 - couplés TDS-HA
14
Quelques chiffres

• Forte progression des commandes via Internet

6,5 des commandes en Janvier 2001
1,5 des commandes en Novembre 2000
15
Solution architecture 3 niveaux (3-tiers)
Solution ESP 7Client IFI
16
I.F.I ( Caen)

• IFI Informatique Fournitures Industrielles
• Groupe Descourt-Cabaud
• Spécialisé dans la distribution de matériel
  industriel allant de la petite fourniture au gros
  matériel ( 40 000 articles en stock)
• Fournisseur de ressources informatiques à 60
  magasins ( grossistes industriels )

17
Besoins / Critères de choix

• Augmenter la productivité de l entreprise
• En diminuant les temps de traitement des
  commandes clients
• Avoir une information immédiate sur les
  références articles via lecteur code barre
• Un vendeur doit pouvoir mettre à jour les données
  dés qu une information sur un article est jugée
  non cohérente
• Réduire le temps passé par les vendeurs dans les
  linéaires lors d une commande client .
• En diminuant les temps d inventaire ( 2 par an)

18
IFI solution ESP 7 architecture
DPS 7000
Serveur NT
Lecture
Application VB
GCOS 7
Références
WaveLink OLE
E S P 7
TDS
OPEN 7
A C T I V E X
Transaction
ISL
OP7GW
Quantité
Lecture/Ecriture
Ethernet
Lecteur "Code Barre"
19
Étapes du projet

• Réalisation de la maquette juillet 2000
• Partenariat entre
• Centre de Compétences GCOS (Bull)
• Société Raisonnance.
• Forte coopération avec les équipes d IFI
• Mise en exploitation octobre 2000
• Inventaire de fin d année décembre 2000

20
Quelques Chiffres

• Inventaire du stock effectué en fin d année
  2000 avec la solution "lecteur Code barre"

8 personnes pour traiter les données 60 personnes
pour l inventaire 3 jours
Avant
30 personnes avec 15 lecteurs Code Barre 3 jours
pour 25 000 articles Temps de réponse performant
Après
GAIN pour un inventaire ? 38 personnes par
magasin !!!
21
Solution architecture 3 niveaux (3-tiers)
Solution TDS TCP/IPClient GSIT
22
Groupement pour un Système Interbancaire de
Télécompensation

• Permet aux établissements financiers et de
  crédit d'échanger entre eux les opérations de
  paiement automatisées
• virements, prélèvements, paiements par cartes,
  ...

• Environ 12 milliards d'opérations de paiement
  sont émises annuellement en France
• 80 de ces opérations s'échangent en
  interbancaire

23
EVOLUTIONS/ PREVISIONS

• En 2000,
• le SIT a échangé et compensé 6,56 milliards
  d'opérations interbancaires ? 9,6 par
  rapport à 1999pour un montant d'environ 248
  milliards d'Euros ? 4,68 par rapport
  à 1999
• Augmentation du nombre d'opérations
• cartes de près de 12
• classiques de près de 7 .
• Prévision pour 2001,
• GSIT prévoit d'échanger et compenser 7,3
  milliards d'opérations ? 11,28 par rapport
  à 2000

24
Schéma global

• Echanges de fichiers entre "Centre Comptable"
  (GCOS 7 ) et le réseau par CFT ( via OPEN 7 )
  et ou UFT (via Mainway/TNVIP)
• Echanges des fichiers et messages entre "Centre
  Comptable" et "Serveur Trésoriers" via
  transactions TDS activées par des applications
  clientes sur l'AIX
• alimentation et accès aux données UFAS
• m-à-j sur "Centre Comptable" en temps réel , et
  transmission au "Serveur Trésoriers" toutes les
  10mn
• Réseaux TRANSPAC et ISO/DSA
• ? Evolution en cours vers TCP/IP

25
Schéma global
Station Frontale 6 stations frontales
par"Centre Comptable"
Centre Comptable 3 x DPS 7000 / M20
Mainway 2020
GCOS 7 V9
AIX 4.3.3 (Serveur dédié)
TDS DSA
TNVIP
UFT
1 application "Serveur vidéotexte"
TPRs
Réseau TRANSPAC
Réseau ISO/DSA
Stack ISO
OPEN 7 / Sockg7
UFAS
Oracle
30 à 40 utilisateurs Minitel par centre
CFT
Messages M3,...
( environ 50 ESCALA )
NTs,...
NTs
26
Architecture précédante Fonctionnement

• Réseau ISO/DSA ,
• Accès à TDS en mode émulation terminal (DKU)
• Après chaque validation d'une opération
  interbancaire, un message (M3) est envoyé , par
  la station frontale au "Centres Comptable" pour
  être comptabilisé dans les fichiers UFAS

Centres Comptable
Station Frontale (Serveur dédié)
Mainway 2020
GCOS 7 V9
AIX 4.3.3
TDS DSA
Serveur vidéotexte
TNVIP
TPRs
CPI-C SS
Réseau TRANSPAC
Réseau ISO/DSA
Stack ISO
6 stations frontales par CC
UFAS
3xDPS 7000 / M20
Centre Comptable lt--- Mainway lt--- Stations
frontales lt-- TRANSPAC lt--- Minitel
27
Besoins

• Nouveaux besoins de communication et
  d'interopérabilité entre le "Centre Comptable" et
  les "Stations Frontales" , ou d'autres NT,
• Interopérabilité avec le monde ouvert ? réseau
  TCP/IP
• Une nouvelle solution permettant
• de disposer, en temps réel, des informations du
  "Centre Comptable" et de pouvoir les analyser
  avec des outils disponibles dans le monde NT et
  ou UNIX ( pour réaliser des statistiques, )
• une capacité d'échange offrant un débit supérieur
  à la solution actuellement utilisée
• Le volume de l'information à transférer entre le
  "Centre Comptable" et la nouvelle plate-forme
  sera au minimum 1700 octets /sec
• Les transferts entre le "Centre Comptable" et la
  nouvelle plate-forme doivent continuer à être
  gérés par une application spécifique
  (actuellement sous TDS sur GCOS 7 )
• La solution doit intégrer la problématique des
  sites d'exploitation distants, ainsi que la
  continuité de service

28
Besoins / Critères de choix

• Objectif Passer du réseau ISO/DSA au réseau
  TCP/IP sans modifier l'application TDS côté
  GCOS 7
• Solution Produit TDS TCP/IP

Centres Comptable
Station Frontale (Serveur dédié)
Mainway 2020
GCOS 7 V9
AIX 4.3.3
TDS TCP/IP
Serveur vidéotexte,...
TPRs
OPEN 7 / Sockg7
API XATMI( TDS TCP/IP)
Réseau TCP/IP
Réseau TCP/IP
UFAS
3xDPS 7000 / M20
Centre Comptable lt--- Réseau TCP/IP lt--- Stations
frontales lt-- Réseau TCP/IP lt--- .
29
Etapes du projet

• juin 1999
• 1ère contact avec "CAP GEMINI"
• pour présenter notre offre, et définir ensemble
  le ou les scénarios d'évolution de l'architecture
  GSIT,
• répondant aux nouveaux besoins, et respectant
  les investissements réalisés ces dernières années
  par leur client GSIT
• juin 2000
• Présentation de la solution "TDS TCP/IP" avec
  l'API client sur AIX
• juillet 2000 réalisation d'un prototype
• 3 jours de monitorats
• adaptation du produit aux besoins du client
  (ex avoir l'option de no conversion )
