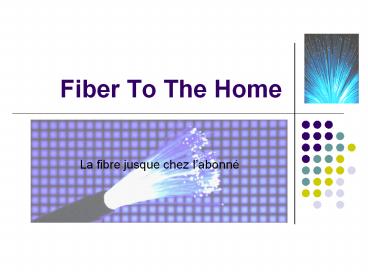

Fiber To The Home

1
Fiber To The Home

• La fibre jusque chez labonné

2
PLAN

• Introduction
• Quest-ce que le FTTH
• Architecture Point à Point
• Architecture Point-Multipoint
• EPON
• GPON
• Quoi de neuf pour les opérateurs ?
• Nouveaux services
• Conclusion
• Evolutions du FTTH

3
INTRODUCTION
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion

• Quest-ce que le FTTH ?

• Définition
• FTTH  Fiber To The Home, ce qui signifie
  littéralement en français  fibre jusquau
  foyer . Il sagit dune technologie qui apporte
  de la fibre optique jusque chez labonné
  permettant laccès à Internet et aux services
  associés à des débits de 10 Mbit/s à 1 Gbit/s
  symétrique, soit des débits très supérieurs à
  ceux accessibles via la paire de cuivre
  téléphonique. Deux solutions sont envisageables
  les commutateurs Ethernet (point à point) et le
  PON (point-multipoint).

4
INTRODUCTION
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion

• Quest-ce que le PON ?

• Définition
• PON  Le Passive Optical Networks est donc un
  réseau optique passif qui désigne un principe de
  transport de niveau 1 en fibre optique. Il est
  utilisé dans les réseaux de desserte optique (par
  exemple le FTTH). Le PON est caractérisé par une
  architecture fibre point-multipoint passive. Il
  existe différents standards de PON, dont les plus
  répendus sont lEPON et le GPON.

5
INTRODUCTION
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion

• Deux solutions

6
ARCHITECTUREGENERALE
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion
Flux TV
Architecture daccès FTTH
Flux Voix
Equipement FTTH (gestionnaire de services)
Convertisseur fibre/cuivre
Internet
routeur
Flux Data
7
ARCHITECTUREPOINT à POINT
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion
Flux TV
Flux Voix
commutateur
Internet
Flux Data
Solution point-à-point
Convertisseur fibre/cuivre Media converter
Equipement FTTH 4507
Nombre de cartes clients/ Nombre de ports par carte/ Nombre de clients par port 5/48/1
Débit Maximum par client 100 Mégabits/s
8
ARCHITECTUREPOINT à POINT
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion
Media Converter
Commutateur 4507
9
ARCHITECTUREPOINT-MULTIPOINT
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion

• Petit historique du PON
• APON ATM Passive Optical Network, il est le
  tout premier type de PON à être élaboré
• BPON BroadBand Passive Optical Network, succède
  et inclus APON
• EPON Ethernet Passive Optical Network, il est
  le standard IEEE des PONs
• GPON Gigabit Passive Optical Network, succède
  au BPON

10
ARCHITECTUREPOINT-MULTIPOINT
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion

• EPON
• La norme IEEE 802.3.
• EPON utilise le protocole Ethernet et le
  protocole "Multi-Point Control Protocol".
• DSLAM Terminaison de Ligne Optique (OLT).
• Le débit est partagé entre plusieurs utilisateurs.

11
ARCHITECTUREPOINT-MULTIPOINT
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion

• GPON
• Le débit symétrique.
• Intérêt diffusion à la demande.
• DSLAM Terminaison de Lien Optique (OLT).
• Le plus récent et le plus répandu des standards
  PON.

12
ARCHITECTUREPOINT-MULTIPOINT
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion
Flux TV
Flux Voix
Internet
Solution point-multipoint
Convertisseur fibre/cuivre Optical Nertwork Termination (ONT)
Equipement FTTH Optical Line Termination (OLT)
Nombre de cartes clients/ Nombre de ports par carte/ Nombre de clients par port 16/4/64
Débit Maximum par client 100 Mégabits/s
Flux Data
13
ARCHITECTUREPOINT-MULTIPOINT
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion
Optical Network Termination (Terminaison de
Réseau Optique)
Optical Line Termination (Terminaison de Ligne
Optique)
14
QUOI DE NEUFPOUR LES OPERATEURS ?
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion

• Offres FTTH de différents opérateurs

Free Orange NeufCegetel NeufCegetel
Technique Point à point GPON Point à point GPON
Nombre dabonné par fibre 1 64 1 64
Débit réception (Mbps) 100 100 50 50
Débit émission (Mbps) 50 10 50 50
Télévision (chaînes) 100 Environ 50 69 69
Téléphone 49 destinations en illimité Illimité vers les fixes en France 30 destinations en illimité 30 destinations en illimité
Couverture 15 et 20 arrondissement de Paris 10 Paris Toulouse quartiers de Poitiers, Marseille, Lille, Lyon quelques communes des hauts de seine Quartiers de Paris Pau Quartiers de Paris Pau
15
CONCLUSION
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion

• Les évolutions du FTTH

Améliorations possibles TVHD Échanges de flux numériques multimédias Débit VoD
Exemple de domaine dapplication Plusieurs flux de TVHD Vidéos Photos Jusquà 1Gbs par client Plus rapidite Plusieurs flux
16
CONCLUSION
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion

• Etendue du réseau fibre en France

17
CONCLUSION
I. Introduction II. Architecture Point à
Point III. Architecture Point-Multipoint IV. Quoi
de neuf pour les opérateurs ? V. Conclusion

• Etendue du réseau fibre sur Paris

18
BIBLIOGRAPHIE

• Wikipedia
• http//fr.wikipedia.org/wiki/Fiber_To_The_Home
• La fibre optique comprendre le très haut débit
• http//www.ariase.com/fr/guides/fibre-optique.html

• Le FTTx réseau optique de desserte
• http//extranet.ant.cete-ouest.equipement.gouv.fr/
  article.php3?id_article18
• Cartes réseaux fibre, DSL,
• http//www.ortel.fr/
• Une définition des différents types de PON
• http//www.pcmag.com/encyclopedia_term/0,2542,tBP
  ONi49487,00.asp
