ARM

1

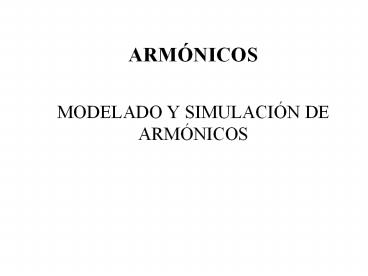

• ARMÓNICOS
• MODELADO Y SIMULACIÓN DE ARMÓNICOS

2
MODELADO Y SIMULACIÓN

• MODELADO DE FUENTES ARMÓNICAS
• Fuentes no lineales de tensión y corriente
• Transformadores, lámparas, hornos de arco, etc.
• Compensadores estáticos
• Alta tensión
• Conversores de potencia trifásicos estáticos
• Alta tensión y controladores de velocidad de DC
  y AC
• Conversores de potencia estáticos monofásicos
• Fuentes de equipos electrónicos

3
MODELADO Y SIMULACIÓN

• RED DE ALTA TENSIÓN
• La alternativa más simple es partir de los datos
  de Potencia de CortoCircuito
• A partir de ello

4
MODELOS RED DE ALTA TENSIÓN

• EjemploEn una barra de 300kV se conoce
  Icc3?8,9kA, Icc1?8,1kA, X/R3?9,1 y X/R1?9,3.
  Cuanto vale Z1(h) y Z0(h)????
• Con lo cual

5
MODELOS LINEAS Y CABLES

• Reactancia de un conductor
• Reactancia entre dos conductores
• ?/unidad de longitud
• ? 2?f,
• k 0,2x10-3 si la unidad de longitud es el km,
• s es la longitud del conductor
• Ds r.e-(1/4) Radio Medio Geométrico (RMG), con
  r siendo el radio del conductor,
• Dm es la Distancia Media Geométrica entre los
  conductores.

6
MODELOS LINEAS Y CABLES
7
MODELOS LINEAS Y CABLES
8
MODELOS LINEAS Y CABLES
9
MODELOS LINEAS Y CABLES

• donde
• y

10
MODELOS LINEAS Y CABLES

• la resistencia de la tierra, rd ,
• ?/km
• Si Dsd1
• Por esta razón se define

11
MODELOS LINEAS Y CABLES

• A partir de esto se puede escribir
• Y se ha encontrado que
• m
• ? es la resistividad del terreno en (?m) y,
• f es la frecuencia (Hz)

12
MODELOS LINEAS Y CABLES

• A partir de esto se puede escribir

13
MODELOS LINEAS Y CABLES

• Incremento de la resistencia por efecto skin
• Modelos
• Efecto skin

14
MODELOS TRANSFORMADORES

• Modelo general
• Rm Pérdidas en el núcleo, resistencia constante
• Ri y Li Resistencia e inductancia de dispersión
  del bobinado i
• Rpi representa la resistencia e inductancia de
  cortocircuito dependiente de la frecuencia
• Im Fuente de corriente armónica (corriente
  magnetizante)

15
MODELOS TRANSFORMADORES

• A)
• B)

16
MODELOS TRANSFORMADORES

• CONSIDERACIONES GENERALES
• En general la fuente de corriente originada en la
  corriente de magnetización puede despreciarse
• Desplazamiento de fase en tensión y corriente en
  el transformador (tipo de conexión)
• Circuitos de secuencia
• El acoplamiento capacitivo entre bobinados y
  entre bobinado y tierra

17
MODELOS TRANSFORMADORES

• BOBINADOS CONECTADOS EN Y
• BOBINADOS CONECTADOS EN ?

18
MODELOS TRANSFORMADORES

• CORRIENTES Y TENSIONES A TRAVÉS DE
  TRANSFORMADORES
• Transformadores Yd1, corrientes en el secundario

19
MODELOS TRANSFORMADORES

• CORRIENTES Y TENSIONES A TRAVÉS DE
  TRANSFORMADORES
• Transformadores Yd1, tensiones en el primario

20
MODELOS TRANSFORMADORES

• CORRIENTES Y TENSIONES A TRAVÉS DE
  TRANSFORMADORES
• Transformadores Dy1, tensiones en el secundario

21
MODELOS TRANSFORMADORES

• CORRIENTES Y TENSIONES A TRAVÉS DE
  TRANSFORMADORES
• Transformadores Dy1, corrientes en el primario

22
MODELOS TRANSFORMADORES

• CORRIENTES Y TENSIONES A TRAVÉS DE
  TRANSFORMADORES
• En general las corrientes y tensiones entre el
  primario y secundario para transformadores Y-?,
  ?-Y, Z-Y y Y-Z se relacionan mediante
• ? es la relación de transformación entre las
  tensiones de línea primario/secundario,
• ? es la división de fases
• n es el número de grupo de conexión 1,3,5,7,9 y
  11

23
MODELOS TRANSFORMADORES

• CORRIENTES Y TENSIONES A TRAVÉS DE
  TRANSFORMADORES
• En término de las matrices de transmisión
• De manera más general

24
MODELOS MÁQUINAS ROTANTES

• MODELO DE GENERADOR
• ES CLARO QUE LOS PARAMETROS DE REACTANCIA A
  FRECUENCIAS ARMÓNICAS NO TIENEN NADA QUE VER CON
  LOS PARAMETROS DE REACTANCIA SÍNCRONA
• Existen distintos planteamientos respectos del
  valor de la reactancia para frecuencias
  armónicas
• X1/2(Xd Xq)X2
• Experimentalmente se observa una disminución de
  la reactancia a medida que se incrementa la
  frecuencia (el monto de flujo que penetra en el
  estator sería menor). Se ven correcciones de 0,8
  a 1000Hz.
• Suele corregirse el valor de resistencia por
  efecto skin

25
MODELOS MÁQUINAS ROTANTES

• MOTORES SÍNCRONOS
• LA REACTANCIA ES TOMADA COMO LA REACTANCIA DE
  ROTOR CALADO
• EL VALOR DE LA RESISTENCIA SE VE
  CONSIDERABLEMENTE AFECTADO POR EL EFECTO SKIN Y
  LAS PERDIDAS POR CORRIENTES PARÁSITAS
• Donde h es el orden del armónico y a toma
  valores entre 0,5 y 1,5
• LOS ESQUEMAS DE CONEXIÓN NORMAL DE ESTAS MÁQUINAS
  HACEN QUE LAS MISMAS NO OFREZCAN UN CAMINO DE
  CIRCULACIÓN PARA LAS CORRIENTES DE SECUENCIA CERO.

26
MODELOS MÁQUINAS ROTANTES

• MOTORES ASÍNCRONOS
• Modelo equivalente monofásico simple
• Se supone que la impedancia a cualquier armónico
  puede determinarse a partir de la impedancia del
  motor en el arranque
• ZMV2/(SM.(Iam/Inm)), (Iam/Inm)corriente de
  arranque/corriente nominal
• Un motor de 45 MVA, Vn22kV, con una corriente
  de arranque 5 veces la nominal y X/R 10
• ZM 2,15? XM 2,05? y RM0,205?
• ZM(h) 0,205 j2,05h

27
MODELOS MÁQUINAS ROTANTES

• MOTORES ASÍNCRONOS
• Donde

28
MODELOS MÁQUINAS ROTANTES

• MOTORES ASÍNCRONOS
• Las impedancias de secuencia serán
• donde
• En forma matricial de impedancias y/o admitancias

29
MODELOS MÁQUINAS ROTANTES

• MOTORES ASÍNCRONOS
• La matriz de admitancias de fase
• Despreciando Rm, la impedancia del motor a
  distintos armónicos será

30
MODELOS MÁQUINAS ROTANTES

• MOTORES ASÍNCRONOS
• Un motor 3? 50 Hz 11kV 3,2MW 2970 rpm 2
  polos Rs0,253? Xs3,73 ?
• Rr0,306?Xr5,5? Rm6840? y Xm162?.
• Para determinar las impedancias de secuencia es
  necesario calcular los desplazamientos de
  secuencia y el correspondiente Zr

31
MODELOS MÁQUINAS ROTANTES

• MOTORES ASÍNCRONOS

32
MODELOS MÁQUINAS ROTANTES

• MOTORES ASÍNCRONOS
• Por lo tanto la matriz de admitancias de fase
  será
• Donde

33
MODELOS MÁQUINAS ROTANTES

• MOTORES ASÍNCRONOS
• Si se desea calcular la impedancia al quinto
  armónico (Sec. Negativa)

34
MODELOS MÁQUINAS ROTANTES

• MOTORES ASÍNCRONOS
• Si se desea calcular la impedancia al séptimo
  armónico (Sec. Positiva)

35
MODELOS CARGAS
36
MODELOS CARGAS

• MODELO 1.- SERIE
• MODELO 2.- PARALELO

37
MODELOS CARGAS

• MODELO 3.- SKIN
• MODELO 4.- MOTORES DE INDUCCIÓN
• Km es el factor de instalación
• XM es el valor pu de la reactancia de rotor
  calado del motor expresada en valores
  nominales del motor (0,15-0,25)
• K es la fracción de carga de motores

38
MODELOS CARGAS

• MODELO 5.- CIGRE-EDF

39
MODELOS CARGAS

• MODELO 6.- INCLUSIÓN DEL TRANSFORMADOR Y DEL
  AMORTIGUAMIENTO DEL MOTOR
• X1 y R2 como en el modelo 4
• K3 factor de calidad efectivo del circuito de
  motor (8)

40
MODELADO DEL SISTEMA

• MODELADO TRIFÁSICO O POR FASE????
• El modelado trifásico se requiere cuando
• Combinación de trafos estrella-estrella y/o
  triángulo-estrella dominan la cancelación de
  armónicos
• Existen bancos de condensadores monofásicos o
  desbalanceados
• Existen importantes corrientes residuales o de
  tierra
• Existe un desbalance significativo en las cargas
• El modelo monofásico es suficiente cuando
• La causa del estudio es una gran fuente armónica
  trifásica
• El sistema es claramente balanceado
• No existen corrientes de tierra

41
MODELADO DEL SISTEMA

• SISTEMAS DE DISTRIBUCIÓN

42
MODELADO DEL SISTEMA

• PLANTA INDUSTRIAL

43
MODELADO DEL SISTEMA

• SISTEMAS DE TRANSMISIÓN
• Tres grandes diferencia con el sistema de
  distribución
• Las reactancias capacitivas de las líneas son
  importantes (y eventualmente de los trafos)
• La relación X/R es considerablemente mas alta en
  transmisión
• Puede presentar varias alternativas de
  configuración

44
MODELADO DEL SISTEMA

• SISTEMAS DE TRANSMISIÓN

45
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• LOS MÁS CONOCIDOS
• VARIACIÓN DE FRECUENCIA
• PENETRACIÓN ARMÓNICA
• FLUJO DE POTENCIA ARMÓNICO
• Cualquiera de estas técnicas puede emplearse en
  un análisis por fase o multifase y en cualquiera
  de ellas se emplea una matriz de admitancia del
  módelo del sistema desarrollada de los
  componentes individuales y de la topología del
  sistema.

46
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• La matriz de admitancias

47
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• La matriz de admitancias

48
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• La matriz de admitancias

49
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• La matriz de admitancias
• o, matriz de impedancias

50
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• ANÁLISIS POR VARIACIÓN DE FRECUENCIA
• El método caracteriza la respuesta de un sistema
  en función de la frecuencia.
• Es la solución repetida para cada frecuencia de
  interés de

51
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• ANÁLISIS POR VARIACIÓN DE FRECUENCIA (AVF)
• Calcula la respuesta en frecuencia de una red
  vista desde un nudo o barra del sistema
• AVF por inyección de corriente
• Se inyecta un valor 1 (A o p.u.) en una barra y
  se determinan las tensiones en los restantes
  nudos.
• Esto significa resolver para los hn.f0 la
  ecuación

52
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• ANÁLISIS POR VARIACIÓN DE FRECUENCIA (AVF)
• AVF por inyección de corriente
• La matriz Y contiene solamente modelos de
  elementos lineales, por lo tanto es posible
  estimar la tensión armónica que producirá esa
  corriente distorsionada en cualquier nudo del
  sistema
• Mediante la variación de hn.f0 se obtiene una
  serie de impedancia que cubren el espectro de
  frecuencias de interés

53
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• ANÁLISIS POR VARIACIÓN DE FRECUENCIA (AVF)
• AVF por inyección de corriente

54
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• ANÁLISIS POR VARIACIÓN DE FRECUENCIA (AVF)
• AVF por inyección de corriente
• La figura anterior produce una buena indicación
  de condiciones resonantes
• Resonancia paralelo ? alta impedancia al flujo
  de corriente ? picos del plot
• Resonancia serie ? baja impedancia al flujo de
  corriente ? valles del plot

55
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• ANÁLISIS POR VARIACIÓN DE FRECUENCIA (AVF)
• AVF, función de transferencia de tensión
• En un nudo del sistema se conecta una tensión de
  1 (V o p.u.)
• Las tensiones resultantes representan las
  funciones de transferencia resultante a todos los
  otros nudos en el sistema
• De la misma manera puede analizarse tal
  respuesta en función de la frecuencia

56
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• ANÁLISIS POR VARIACIÓN DE FRECUENCIA (AVF)
• AVF, función de transferencia de tensión

57
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• ANÁLISIS POR VARIACIÓN DE FRECUENCIA (AVF)
• AVF, función de transferencia de tensión
• Para la figura anterior, un pico indica valores
  de frecuencia para los cuales las tensiones
  pueden amplificarse y viceversa.
• Ambos métodos son aplicables bajo los conceptos
  de redes de secuencia o redes por fase bajo las
  consideraciones necesarias sobre las matrices de
  admitancias.

58
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• PENETRACIÓN ARMÓNICA
• Su implementación es una inyección de
  corriente donde la corriente inyectada es un
  vector vector espectral de corriente de carga
  conocida
• 1.- Formular la matriz de admitancia del
  sistema incluyendo todas las fuentes y cargas
  lineales
• 2.- Construir el vector inyector de corriente
  de cada carga no lineal
• 3.- Se resuelve, para determinar la tensión en
  cada barra de la red, la ecuación

59
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• PENETRACIÓN ARMÓNICA
• Se obtienen un conjunto de vectores de tensiones
  de distinta frecuencia y para distintas barras.
• En tales condiciones es posible reconstruir la
  forma de onda en el dominio del tiempo o
  observarla como espectro

60
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• PENETRACIÓN ARMÓNICA
• En general, para una única carga no lineal en un
  sistema puede ser suficiente con considerar solo
  las magnitudes de cada armónico
• Si existen múltiples fuente de armónicos es
  necesario considerar la fase de cada uno de ellos
• En el mejor de los casos es necesario contemplar
  la tensión a frecuencia fundamental en la barra
  donde se ubica la fuente de corriente
  distorsionada

61
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• FLUJO DE POTENCIA ARMÓNICA(FPA)
• Una combinación de inyección de corriente con
  flujo de potencia tradicional
• Variante 1de FPA
• Se ejecuta un flujo de potencia tradicional a
  frecuencia fundamental empleando un modelo lineal
  de los componentes del sistema.
• Las tensiones en las barras, resultados del paso
  anterior, se emplean para ajustar los vectores
  de corriente de cargas no lineales de manera
  automática.

62
MÉTODOS DE ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA

• FLUJO DE POTENCIA ARMÓNICA(FPA)
• Variante 2de FPA
• Los espectros de corrientes de cargas no
  lineales se representan como
• El modelo de carga anterior y el modelo del
  sistema, en un proceso iterativo, se vuelcan y
  resuelven sobre
