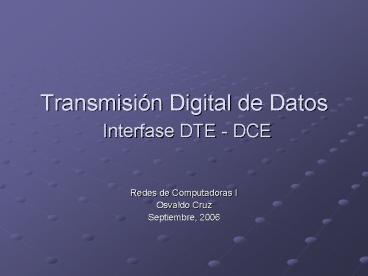

Transmisión Digital de Datos Interfase DTE - DCE

• Redes de Computadoras I
• Osvaldo Cruz
• Septiembre, 2006

2
Conversión de Datos

• Es necesario transformar los datos para poder
  trasmitirlos.
• Una señal debe primeramente ser manipulada y
  convertida adecuadamente en una secuencia de 0
  y 1.
• Los patrones de conversión deben ser acordados
  para ser entendidos tanto por el emisor como el
  receptor (ASCII)

3
Métodos de Conversión

• Digital / Digital
• Transmisión PC / Impresora
• Analógico / Digital
• Envío de voz a largas distancias.
• Digital / Analógico
• PC a PC a través de cable telefónico
• Analógico / Analógico
• Estación de Radio

4
Conversión Digital / Digital

• Es también llamada Codificación
• Cuando se envía información de la PC a la
  impresora, tanto los datos originales con los
  transmitidos son digitales.
• La secuencia de 1-0 son convertidos en pulsos
  eléctricos que pueden propagarse por el cable.
• Existen varios mecanismos para la codificación.

5
Codificación Digital/Digital
Codificación Digital/Digital
0 1 0 1 1 1 0 1
6
Codificaciones más Usadas
Es la más sencilla y primitiva. Uso pulsos de
voltaje para representar los 1- 0 Se denomina así
por que usa únicamente una polaridad para la
representación. Problema de componente DC y
Sincronía
Se denomina de esta manera ya que usa dos niveles
de voltaje para la codificación uno positivo y
otro negativo. Elimina el problema del componente
DC El voltaje () representa 0 y (-) 1 o viceversa
También usa dos niveles de voltaje para la
codificación, pero alternando el significado de
los mismos. El voltaje () representa 0 y (-) 1 y
en el siguiente pulso esto se invierte y () 1
y (-) 0
7
Codificación Unipolar
Amplitud
0
1
0
0
1
1
1
1
Tiempo
8
Codificación UnipolarComponente DC

• Componente DC dado que la media amplitud de la
  señal transmitida no es 0, debido a la secuencia
  de 1 y 0. Esto genera una media que es reconocida
  como una tensión de corriente continua en el otro
  extremo del cable, llamada Componente DC se
  requiere de aparatos especializados para poder
  manejarla aumentando el costo.
• Sincronización Cunando la señal no varia, el
  receptor puede no tomar correctamente el inicio y
  el fin de los bits, es decir en una secuencia de
  111 entender solamente como 11.

Amplitud
0
1
0
0
1
1
1
1
Componente DC
Tiempo
9
Codificación Polar
10
Polar Sin Retorno a Cero (NRZ)

• El nivel de señal (voltaje) siempre esta en () o
  (-).
• NRZ-L (Nivel) el 1 esta representado por un
  nivel () y el cero por uno (-).
• NRZ-I (Inversión) en este caso el 1 es
  representado por un cambio en el nivel de la
  señal, independientemente de que sea positivo o
  negativo.

11
NRZ-L
Amplitud
NRZ-I
Tiempo
12
Polar con Retorno a Cero (RZ)

• De igual manera que en la codificación NRZ los 1
  y 0 son representados por variaciones de voltaje
  () y (-), pero a diferencia de esta, después de
  cada bit la amplitud de la señal vuelve a (0).
• La información se encuentra en la primera parte
  de señal.

13
RZ
14
Codificación Bifasica

• Manchester utiliza la inversión en mitad de cada
  intervalo para sincronizar y representar bits.
  Una transición () a (-) es un 1 y una transición
  (-) a positivo es 0. Teniendo un doblo objetivo
  que es el de sincronizar la señal.
• Manchester diferencial en este caso la inversión
  en medio del intervalo es usada solamente para
  sincronizar y los 1 y 0 están representados por
  la inversión o no al principio del intervalo.

15
Amplitud
0
1
0
0
1
1
1
1
Manchester
Tiempo
Amplitud
Manchester diferencial
Tiempo
16
Codificación Bipolar

• Como en la codificación RZ, también tiene tres
  niveles de voltaje positivo, negativo o cero,
  pero en este caso el 0 es usado para representar
  el 0 binario.
• En una serie en la cual el un 1 se represento por
  un nivel positivo, el siguiente 1 se presentara
  con nivel negativo.

17
Bipolar Inversión de Marca Alternada (AMI)

• Marca alternada significa, 1 alterno, es decir
  que la amplitud que simboliza 1 es variada cada
  vez que aparece una.

Amplitud
0
1
0
0
1
1
1
1
Tiempo
18
BipolarSustitución de 8 ceros (B8ZS)

• Se estableció para solucionar el problema de los
  ceros consecutivos, y consiste en reemplazar
  todas las series de 8 ceros por un patrón, según
  la polaridad del 1 anterior.

19
Bipolar3 de Alta Densidad

• En este patrón la cadena es alterada cada vez que
  se encuentran 4 ceros consecutivos. Tomando en
  cuenta además de la polaridad del 1 anterior,
  también la cantidad de unos anteriores.

A) Si el número de 1 es par
B) Si el número de 1 es impar
20
Transmisión de Datos Digitales
21
Paralela
8 Líneas de transmisión
Emisor
Receptor
0 1 1 0 0 0 1 0
22
Serie
1 sola línea
0 1 1 0 0 0 1 0
Emisor
Receptor
0 1 1 0 0 0 1 0
0 1 1 0 0 0 1 0
23
Transmisión Asíncrona

• Se denomina así ya la sincronización o
  temporización entre emisor y receptor no es
  necesaria.
• Utiliza bits extra para indicar el inicio y el
  final de un byte. A estos bits extra se los
  denomina bits de arranque y parada..
• Normalmente un bit de arranque es un 0 y el de
  parada un 1 o una serie de 1.

24
Asíncrona
BitParada
Bit Arranque
Receptor
Emisor
1 1101010 0
1 1101010 0
1 1101010 0
Datos
25
Síncrona

• Este tipo de transmisión posee tramas largas de
  datos. Bits consecutivos sin bits de sincronía a
  nivel de transmisión.
• Esto evita agregar bits de arranque y parada y es
  posible enviar más datos con la misma cantidad de
  impulsos.

26
Interfase DTE - DCE

• DTE, Equipo Termina de datos es cualquier equipo
  que funcione como origen destino para datos
  binarios. Ej. PC.
• DCE, Equipo de Circuito Terminal de Datos Es
  todo equipo que transmita o reciba datos a través
  de una red de forma digital o analógica

27
DTE
DCE
RED
DTE
DCE
28
Estandares

• Electronic Industries Association
• EIA 232
• EIA 449
• EIA 422
• EIA 423
• International Telecommunicarion Union
  Telecomunication Estándar Committee.
• X.25
• V.

29
EIA - 232
30
Modem Nulo
7 20 6 4 5 8 2 3 24 17
7 20 6 4 5 8 2 3 24 17
Tierra Listo Activación Transferencia de
Datos Temporizador
Tierra Listo Activación Transferencia de
Datos Temporizador
31
EIA - 449
Balanceado Tiene una sola línea de propagación
de la señal
Desbalanceado Tiene dos líneas de propagación de
la señal.
32
Modo Desbalanceado
Amplitud
Tiempo
Retorno Común
33
Modo Balanceado
Amplitud
Tiempo
Retorno Común
34
Modo Balanceado

• Según estas especificaciones, en este modo la
  proporción de tasa de datos a distancia es mucho
  mayor que el estándar desbalanceado o el EIA-232.
• Para distancias a 40 pies es de 10 Mbps.

35
