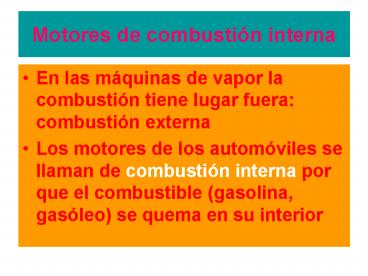

Motores de combustión interna

• En las máquinas de vapor la combustión tiene
  lugar fuera combustión externa
• Los motores de los automóviles se llaman de
  combustión interna por que el combustible
  (gasolina, gasóleo) se quema en su interior

2
Motores de combustión interna (partes)
3
Motores de combustión interna (comparación bombín
cilindro)
4
Primer tiempo admisión
Se abre la válvula de admisión, entra
combustible y aire en el cilindro. El pistón hace
su primer recorrido (descendente en la figura) y
aumenta la capacidad del cilindro
5
Segundo tiempo compresión
Con las dos válvulas cerradas El pistón hace su
segundo recorrido (ascendente en la figura),
disminuye el volumen del cilindro y comprime la
mezcla de aire y combustible
6
Tercer tiempo explosión-expansión
Las válvulas siguen cerradas. En el momento de la
máxima compresión, salta la chispa de la bujía y
se produce la explosión. Se inicia el tercer
recorrido expansión.
7
Cuarto tiempo escape
Se abre la válvula de escape. El pistón hace su
cuarto recorrido (ascendente en la figura),
disminuye el volumen del cilindro y expulsa los
gases que resultan de la combustión
