Title: Conceptos del AIXM 5


1

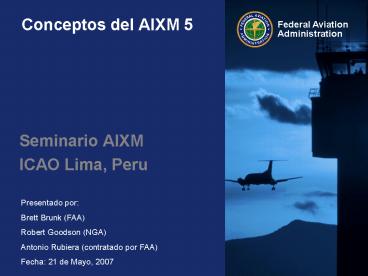

Conceptos del AIXM 5
  • Seminario AIXM
  • ICAO Lima, Peru

2
Objetivo de AIXM
  • Basado en los requisitos de datos de la
    aeronautica global
  • Practicas y normas de OACI
  • Requisitos industriales
  • Modular y extensible
  • Apoya requisitos de sistemas de informacion AIM
    corrientes y futuros
  • AIPs digitales
  • Automatizacion de publicaciones y cartas
  • NOTAMs digitales integrados
  • Bases de datos y aplicaciones para cartografia de
    aeodromos
  • Pantallas informativas
  • Etc.

3
Temas de esta presentacion
  • Principios de diseño de AIXM
  • Conceptos de diseño
  • Normas ISO 19100
  • Geography Markup Language (GML)
  • Temporalidad (eventos que ocurren en diferentes
    momentos y como estos son modelados por AIXM)
  • Areas Conceptuales

4
Objetivos de Diseño de AIXM
5
Decisiones de Diseño Tecnicas En la serie de
normas ISO19100
  • Norma desarrollada a nivel internacional para
    expresar datos geograficos
  • Rasgos Aeropuertos, Pistas, Espacio Aereo
  • Metadatos Autor de Datos, Status, Fecha de
    Publicacion
  • Temporlidad Fechas de inicio y fin
  • Geometria Punto, Linea, Poligono
  • Nos permite organizar la informacion del campo
    aeronautico
  • NOTAMs digitales
  • Diseño de procedimientos
  • Generacion de cartas automatizado
  • Bien establecido
  • Geography Markup Language (GML) un lenguage
    para la cartografia digital
  • Adoptado e implementado a nivel general for
    compañias y oficinas gubernamentales
  • El uso de normas diminuye las barreras de
    adopcion por compañias y oficinas gubernamentales

6
Que es el lenguaje informatico GML?
  • Formato de intercambio de ISO para codificar
    rasgos geograficos
  • Basado en el esquema de XML
  • Open GIS Consortium
  • Adoptado por la mayor parte de las compañias
    dedicadas a sistemas de informacion geoespacial
    (en ingles Geographic Information System, uGIS)
  • Aplicaciones de computadoras de uso comun

ltgmlPointgt ltgmlposgt46.90278
0.08111lt/gmlposgt lt/gmlPointgt
7
Modelo de Temporalidad
  • Definicion
  • Un modelo que incorpora el concepto del tiempo
  • Temas importantes
  • Todos los rasgos son temporales y tienen un
    comienzo y un fin
  • Ejemplo un sector nuevo de control de trafico
    aereo
  • Todos los rasgos cambian con el tiempo
  • Ejemplo Un VOR esta fuera de servicio durante el
    curso de un dia
  • Funciones de este modelo
  • Establece relacion entre los rasgos y la duracion
    de tiempo durante la cual estos rasgos son
    validos
  • Provee varias maneras para describir el paso del
    tiempo

8
Ejemplo del Modelo de Temporalidad en AIXM
Imaginen que el radioayuda de tipo VORTAC de
nombre AML va a ser actualizado al serle cambiada
la frecuencia de 125 MHz a 132.5 MHz…
  • Incluir este cambio permanente en el itinerario
    de manera que coincida con el ciclo de
    mantenimiento previamente establecido
  • Dejar que AML no opere minetras es actualizado
  • Actualizar a AML
  • Reanudar el uso de AML en periodo de prueba

9
Ejemplo del Modelo de Temporalidad en AIXM
Imaginen que el radioayuda de tipo VORTAC de
nombre AML va a ser actualizado al serle cambiada
la frecuencia de 125 MHz a 132.5 MHz…
May 1
May 20
Jun 5
Jun 15
Proximo AIRAC
10
Cubertura de AIXM
  • Aerodromo/Helipuerto
  • Edificios de Aerodromo/Helipuerto
  • Espacio Aereo
  • Espera en-ruta
  • Radioayudas y puntos
  • Obstaculos
  • Organizaciones
  • Procedimientos
  • Rutas
  • Servicios
  • Componentes en comun
  • Geometria
  • Notas
  • Manajo de Tiempo
  • Aeronaves

11
Aeropuertos y Helipuertos
  • Aeropuertos
  • Helipuertos
  • Zonas de transito
  • Distancias, Servicios, Luces

12
Aeropuertos and Helipuertos
  • Datos necesarios para mantener las aplicaciones
    de cartografia de aerodromos (RTCA DO-272A,
    EUROCAE ED-99A)
  • Geometria de Zonas de transito
  • Intersecciones
  • Señales de Pista

13
Aeropuertos y Helipuertos
  • Uso y Restricciones
  • Quien puede usar y cuando puede ser usado el
    aeropuerto

14
Instalaciones de Aeropuertos and Helipuertos
  • Combustible
  • Aceite
  • Oxigeno
  • Edificios de pasajeros
  • Servicios terrestres
  • Reparacion
  • Bomberos
  • Otros…

15
Espacio Aereo
  • Representa
  • Regiones de OACI
  • Areas
  • Zonas
  • Sectores
  • Espacio Aereo usado en/por
  • Servicios de manejo de trafico aereo
  • Espacio aereo de acceso especial o regulado
  • Espacio aereo defino por el usuario
  • Varios tipos de espacio aereo con acceso limitado

16
Altitudes de Espacio Aereo
  • Niveles de vuelo minimos y maximos
  • MOCA

17
Espacio Aereo Derivado
Espacios aereos que coinciden de manera horizontal
Espacios aereos que se componen de secciones de
espacio aereo
18
Ejemplo en UML Circuito de Espera
  • Tipos de circuito de espera en-ruta, cerca de
    aeropuerto
  • Segmentos del circuito de espero en distancia y
    en duracion

19
Radioayudas (NAVAIDs) y Puntos
Puntos Significativos Usados para la Navigacion
Radioayudas Servicio de Navegacion basado en
uso de equipo
Puntos Designados Puntos no asociados con equipo
Puntos Fijos y de Ruta
DME, VOR, TACAN, Azimuth, and so on
20
Obstaculos
  • Anexos 4, 14, 15 DOC 8126 de OACI
  • RTCA /EUROCAE DO-276A/ED-98A
  • IATA
  • Iluminacion
  • Itinerario
  • Area tipo 1, 2, 3
  • Punto, Linea, Poligono

21
Organizaciones and Unidades
  • Autoridad de organizaciones
  • Modelado de organizaciones y autoridades
  • Organizaciones (IATA), Aerolineas (United),
    Estados (Argentina), Grupos de estados (NATO
    Members)
  • Entidad
  • Entidad que provee servicios
  • Approach Control, Military, Tower, ARTCC

22
Procedimientos de Terminal
  • Cobertura
  • PANS-OPS, TERPS
  • Arinc 424
  • Navegacion tradicional y GPS
  • Describe
  • Procedimientos
  • Segmentos de rutas
  • Minimos
  • Navegacion en circuito
  • Zonas protegidas
  • Superficies evaluadas

23
Rutas
EnRouteRoute
RouteSegment
RoutePortion
Flight Levels Track Length Track Width Track
Direction Flight Rules and Use
Niveles de vuelo norma Altitudes minimas Puntos
de transicion Uso de DME (RNAV)
Standard flight levels Minimum Altitudes Change
over points DME usage (RNAV)
Niveles de vuelo Largo de la via Ancho de la
via Direccion de la via Uso y reglamentos de vuelo
  • Describe la estructure de navegacion en-ruta
  • Navegacion tradicional y por GPS

24
Servicios
  • Espacio Aereo
  • Ruta
  • Aerodromo/Helipuerto
  • Circuito Espera
  • Procedimiento
  • …

Servicio
Entidad
La entidad provee un servicio
  • Comunicacion
  • Informacion de vuelo
  • Control de trafico aereo
  • Informacion meteorologica
  • Radar
  • …

Proveeido para
Servicio es…
