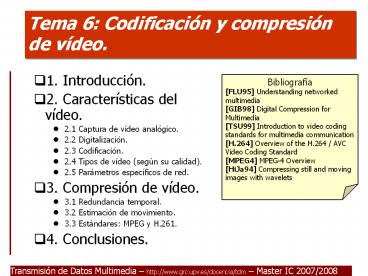

Tema 6 Codificación y compresión de vídeo.
  • 1. Introducción.
  • 2. Características del vídeo.
  • 2.1 Captura de vídeo analógico.
  • 2.2 Digitalización.
  • 2.3 Codificación.
  • 2.4 Tipos de vídeo (según su calidad).
  • 2.5 Parámetros específicos de red.
  • 3. Compresión de vídeo.
  • 3.1 Redundancia temporal.
  • 3.2 Estimación de movimiento.
  • 3.3 Estándares MPEG y H.261.
  • 4. Conclusiones.

Bibliografía FLU95 Understanding networked
multimedia GIB98 Digital Compression for
Multimedia TSU99 Introduction to video coding
standards for multimedia communication H.264
Overview of the H.264 / AVC Video Coding Standard
MPEG4 MPEG-4 Overview HiJa94 Compressing
still and moving images with wavelets
2
1. Introducción
  • Una secuencia de vídeo es una sucesión de
    imágenes que producen sensación de movimiento.
  • El proceso completo de transmisión de vídeo con
    compresión consiste en
  • Adquisición del vídeo a transmitir.
  • Captura analógica de la secuencia de imágenes.
  • Digitalización del vídeo.
  • (Re)codificación y subsampling de las muestras.
  • Típicamente se pasa de RGB a YCbCr
  • Subsampling de la crominancia (de 444 a 420 ó
    422)
  • Compresión del vídeo.
  • Transmisión progresiva del vídeo comprimido (a
    ser posible usando protocolos con soporte
    multimedia)

3
Tema 6 Codificación y compresión de vídeo.
  • 1. Introducción.
  • 2. Características del vídeo.
  • 2.1 Captura de vídeo analógico.
  • 2.2 Digitalización.
  • 2.3 Codificación (de RGB a YCbCr con
    subsampling).
  • 2.4 Tipos de vídeo (según su calidad).
  • 2.5 Parámetros específicos de red.
  • 3. Compresión de vídeo.
  • 3.1 Redundancia temporal.
  • 3.2 Estimación de movimiento algoritmos.
  • 3.3 Estándares MPEG y H.261.
  • 4. Conclusiones.

4
2.1 Captura de vídeo analógico I
  • Las imágenes (dos dimensiones) son convertidas en
    una señal analógica.
  • Se capturan las imágenes a intervalos regulares.
  • Cada imagen (cuadro o frame) es barrida
    calculando la intensidad de cada punto (BW).
  • Para reproducir la imagen se realiza el proceso
    inverso.

5
2.1 Captura de vídeo analógico II
  • La captura (y reproducción) de imágenes en color
    es muy similar a la de blanco y negro.
  • En este caso se utilizan tres haces de barrido
    (RGB).
  • Conversión RGB a YUV (compatibilidad con señales
    BW).

Y Luminancia (intensidad). U y V Diferencias de
color. El ojo humano es más sensible a la
intensidad (brillo) que a la información de color
(sub-sampling).
6
2.1 Captura de vídeo analógico III
  • Parámetros de barrido
  • Relación de aspecto (anchoalto) 43
  • Existen distintos estándares
  • NTSC (Usa y Japón) 525 líneas, 30 frames/s
  • PAL/SECAM (Resto) 625 líneas, 25 frames/s.
  • Algunas líneas (superiores e inferiores) no son
    visibles.
  • Durante el retorno vertical, se puede insertar
    información adicional (teletexto).
  • Barrido entrelazado y progresivo.
  • Entrelazado.
  • Cada cuadro se representa con dos campos
    sucesivos (uno con las líneas impares y otro con
    las pares) (60 c/s ó 50 c/s).

7
2.1 Captura de vídeo analógico IV
  • Parpadeo de imagen (flicker)
  • Efecto que aparece cuando la imagen no es
    refrescada con suficiente rapidez.
  • La retina mantiene una imagen durante un tiempo
    antes de que desaparezca.
  • Valor mínimo 50 imágenes/segundo
  • Continuidad de movimiento.
  • Viene determinada por el número de cuadros
    diferentes por segundo.
  • No se recomienda utilizar menos de 25 cuadros/s.
  • Ancho de banda de una señal de vídeo analógico
    6 MHz.

8
Tema 6 Codificación y compresión de vídeo.
  • 1. Introducción.
  • 2. Características del vídeo.
  • 2.1 Captura de vídeo analógico.
  • 2.2 Digitalización.
  • 2.3 Codificación (de RGB a YCbCr con
    subsampling).
  • 2.4 Tipos de vídeo (según su calidad).
  • 2.5 Parámetros específicos de red.
  • 3. Compresión de vídeo.
  • 3.1 Redundancia temporal.
  • 3.2 Estimación de movimiento algoritmos.
  • 3.3 Estándares MPEG y H.261.
  • 4. Conclusiones.

9
2.2 Digitalización I
  • ITU-R (CCIR-601) Estándar para la digitalización
    de señales de TV.
  • Define los parámetros de muestreo,
    cuantificación, barrido y resolución de imagen
    que se deben tomar para digitalizar una señal de
    TV analógica.
  • Parámetros de barrido
  • Dos formatos (NTSC y PAL/SECAM)
  • 525 líneas y 858 muestras/línea - 30 frames/seg.
  • 625 líneas y 864 muestras/línea - 25 frames/seg.
  • Las muestras corresponden a la luminancia (Y)
    Intensidad de luz de cada pixel (cantidad de
    blanco).
  • Las diferencias de color Cr (U) y Cb (V) se
    muestrean a la mitad (429/línea, 432/línea)
    Sub-sampling 422.

10
2.2 Digitalización II
  • Cada línea tiene una zona visible (línea activa).
    Este estándar define una línea activa de 720
    pixels.
  • Se define un número de líneas visibles por
    cuadro
  • 480 (NTSC), 576 (PAL/SECAM).
  • Barrido entrelazado
  • Un cuadro (frame) está formado por dos campos
  • El primero con las líneas impares y el segundo
    con las pares.
  • Frecuencia de muestreo única.
  • 525x858x30 625x864x25 13,5 MHz.

11
2.2 Digitalización III
  • Codificación y recodificación.
  • Cada muestra RGB se codifica con 24 bits/color.
  • La conversión de RGB a YCbCr (YUV) se realiza
    mediante una matriz de conversión (aproximada)
  • Y 0.3R 0.6G 0.1B
  • U B - Y (Diferencia de color azul) (equiv.
    CbU/2128)
  • V R - Y (Diferencia de color rojo) (equiv.
    CrV/1.6128)
  • Cada uno de los componentes se codifica con 8
    bits.
  • Y (8 bits) rango 16-235
  • Cb (8 bits) y Cr (8 bits) rango 16-240

12
Tema 6 Codificación y compresión de vídeo.
  • 1. Introducción.
  • 2. Características del vídeo.
  • 2.1 Captura de vídeo analógico.
  • 2.2 Digitalización.
  • 2.3 Codificación (de RGB a YCbCr con
    subsampling).
  • 2.4 Tipos de vídeo (según su calidad).
  • 2.5 Parámetros específicos de red.
  • 3. Compresión de vídeo.
  • 3.1 Redundancia temporal.
  • 3.2 Estimación de movimiento algoritmos.
  • 3.3 Estándares MPEG y H.261.
  • 4. Conclusiones.

13
2.3 Codificación RGB
14
2.3 Codificación YCbCr
15
2.3 Codificación Y Subsampling (I)
16
2.3 Codificación Y Subsampling x2 (II)
17
2.3 Codificación Y Subsampling x4 (III)
18
2.3 Codificación Y Subsampling x8 (IV)
19
2.3 Codificación CbCr Subsampling (V)
20
2.3 Codificación CbCr Subsampling x2 (VI)
21
2.3 Codificación CbCr Subsampling x4 (VII)
22
2.3 Codificación CbCr Subsampling x8 (VIII)
23
Tema 6 Codificación y compresión de vídeo.
  • 1. Introducción.
  • 2. Características del vídeo.
  • 2.1 Captura de vídeo analógico.
  • 2.2 Digitalización.
  • 2.3 Codificación (de RGB a YCbCr con
    subsampling).
  • 2.4 Tipos de vídeo (según su calidad).
  • 2.5 Parámetros específicos de red.
  • 3. Compresión de vídeo.
  • 3.1 Redundancia temporal.
  • 3.2 Estimación de movimiento algoritmos.
  • 3.3 Estándares MPEG y H.261.
  • 4. Conclusiones.

24
2.4 Tipos de vídeo (según su calidad) I
  • La percepción de calidad de una señal de vídeo se
    basa en tres parámetros
  • La resolución de las imágenes.
  • La frecuencia de reproducción (cuadros/s.).
  • El tipo de barrido (progresivo o entrelazado)
  • Televisión de alta definición (HDTV).
  • Existen diferentes variantes acerca HDTV.
  • 1920x1080/60, 1920x1080/30-24, 1280x720/30-24
  • Relación de aspecto 169
  • Vídeo digital profesional (studio-quality).
  • Estándar ITU-R (CCIR-601) de vídeo digital.

25
2.4 Tipos de vídeo (según su calidad) II
  • Vídeo de difusión (TV broadcast).
  • Difusión de señales de televisión analógicas.
  • Estándares NTSC y PAL/SECAM.
  • Reproductor de Vídeo (VCR-quality).
  • Grabación de vídeo analógico (en VHS)
  • Menor resolución de imagen (la mitad de
    PAL/SECAM).
  • Videoconferencia (Low-speed).
  • Tasas de bits pequeñas (alrededor de 128 Kbps)
  • Resolución de imagen 4 veces inferior al vídeo
    digital.
  • ITU-TS H.261 Common Intermediate Format (CIF)
    352x288
  • La secuencia de cuadros/s se reduce entre 5 y 10.

26
Tema 6 Codificación y compresión de vídeo.
  • 1. Introducción.
  • 2. Características del vídeo.
  • 2.1 Captura de vídeo analógico.
  • 2.2 Digitalización.
  • 2.3 Codificación (de RGB a YCbCr con
    subsampling).
  • 2.4 Tipos de vídeo (según su calidad).
  • 2.5 Parámetros específicos de red.
  • 3. Compresión de vídeo.
  • 3.1 Redundancia temporal.
  • 3.2 Estimación de movimiento algoritmos.
  • 3.3 Estándares MPEG y H.261.
  • 4. Conclusiones.

27
2.5 Parámetros específicos de red I
  • Lo que debe suministrar una red para el envío en
    tiempo real de una secuencia de vídeo.
  • Tasa de bits.

28
2.5 Parámetros específicos de red II
  • Retardo y varianza del retardo.
  • Normalmente se envían una secuencia de vídeo
    sincronizada con el audio correspondiente.
  • La sincronización es muy importante y necesaria
    desde HDTV hasta VCR.
  • En Videoconferencia no es tan importante ya que
    la imagen no es continua (pocos cuadros/s).
  • En estos casos, los requerimientos para estos
    parámetros los impone el audio (más sensible).
  • Valores indicativos para la varianza del retardo
  • HDTV 50 ms.
  • Vídeo difusión 100 ms.
  • Videconferencia 400 ms.

29
2.5 Parámetros específicos de red III
  • Tasa de error.
  • El vídeo comprimido es más sensible a los
    errores.
  • La degradación de la calidad de vídeo percibida
    depende
  • BER de la red
  • Del tipo de error (simple, ráfaga, bloque, etc.)
  • Donde se produce ese error.
  • El índice de compresión de vídeo.
  • Mecanismos de recuperación ante errores
  • Técnicas de protección de la señal.
  • FEC (Forward Correction Codes).
  • Marcas de resincronización.
  • Reversible VLC.
  • Técnicas de paquetización.
  • Ocultación de errores (error concealment)
  • Cuando se pierden bloques o llegan demasiado
    tarde.
  • Técnicas de extrapolación e interpolación de
    cuadros.

30
Tema 6 Codificación y compresión de vídeo.
  • 1. Introducción.
  • 2. Características del vídeo.
  • 2.1 Captura de vídeo analógico.
  • 2.2 Digitalización.
  • 2.3 Codificación (de RGB a YCbCr con
    subsampling).
  • 2.4 Tipos de vídeo (según su calidad).
  • 2.5 Parámetros específicos de red.
  • 3. Compresión de vídeo.
  • 3.1 Redundancia temporal.
  • 3.2 Estimación de movimiento algoritmos.
  • 3.3 Estándares MPEG y H.261.
  • 4. Conclusiones.

31
3.1 Redundancia temporal.
  • Se basa en la similitud de cuadros sucesivos en
    una secuencia de vídeo.
  • Ej. Secuencias de plano estático.
  • Se utilizan técnicas de codificación diferencial
    o transformada 3D
  • Sólo se codificarán las diferencias entre cuadros
    sucesivos (DPCM).
  • La reconstrucción de un cuadro puede estar basado
    en otro(s) anterior(es).
  • Un algoritmo típico de eliminación de redundancia
    temporal (motion compensation) es el que emplea
    MPEG.

32
Redundancia temporal (MPEG-1)
  • Cuadros de referencia y cuadros auto-contenidos
  • Si F1 lo usamos para construir F2, se dice que F1
    es un cuadro de referencia (reference frame).
  • Si un cuadro no se construye a partir de ningún
    otro, se dice que es auto-contenido (intracoded
    frame)
  • Normalmente estos sirven de referencia para
    otros.
  • Macrobloques (macroblocks)
  • 16x16 pixels (6 bloques de 8x8 4Y,1U y 1V).

33
Redundancia temporal (MPEG-1)
  • Vectores de movimiento (motion vector)
  • Identifican el desplazamiento de un determinado
    macrobloque en el cuadro actual respecto a la
    posición que tenía en el cuadro de referencia.
  • Los vectores de movimiento se aplican cuando se
    identifica un macrobloque existente en el cuadro
    de referencia (matching blocks)

34
Redundancia temporal (MPEG-1)
  • Búsqueda de macrobloques.
  • Se buscan los macrobloques del cuadro a codificar
    en el cuadro de referencia.
  • Si se encuentra el mismo macrobloque, sólo se
    codifica el vector de movimiento correspondiente.
  • Si no se encuentra exactamente el mismo se elige
    el más parecido (macrobloque INTER).
  • Se codifica el vector de movimiento.
  • Se calcula el macrobloque error (las diferencias)
    aplicándole codificación estilo JPEG (DCT, quant,
    RLEVLC en zigzag).
  • Si no se encuentra ningún bloque similar (mb.
    INTRA)
  • Se codifica dicho macrobloque con codificación
    estilo JPEG.

35
Redundancia temporal (MPEG-1)
  • Tipos de cuadros
  • I (Intracoded frames) Cuadro codificado usando
    JPEG (autocontenido).
  • P (Predictive frames) Cuadro basado en las
    diferencias respecto a un cuadro de referencia
    anterior (tipo I).
  • B (Bidirectional frames) Cuadros basados en la
    interpolación de un cuadro anterior y otro
    posterior en la secuencia (tipo I o P).

36
Redundancia temporal (MPEG-1)
  • Secuencias de cuadros (Group Of Pictures)
  • Los cuadros de tipo I son los menos comprimidos,
    a continuación los de tipo P y por último los que
    más compresión obtiene son los de tipo B.
  • Secuencias típicas
  • IBBBPBBBI
  • IBBPBBPBBI (PAL)
  • IBBPBBPBBPBBI (NTSC)

37
Redundancia temporal (MPEG-1)
  • La importancia de los cuadros de tipo I.
  • En un sistema de vídeo es habitual el usar los
    controles de avance, retroceso, pausa, etc.
  • Si queremos detener la secuencia de vídeo,
    necesitamos encontrar el último cuadro I para
    reconstruir el cuadro donde se ha detenido la
    imagen.
  • Sirven como puntos de sincronización.
  • Se estima que deben aparecer al menos un cuadro I
    cada 300-400 ms.
  • Si se está difundiendo una secuencia de vídeo
    comprimida (TV broadcast, videoconferencia, etc)
  • Permite engancharse rápidamente y recuperarse
    ante la recepción de algún cuadro dañado.

38
Tema 6 Codificación y compresión de vídeo.
  • 1. Introducción.
  • 2. Características del vídeo.
  • 2.1 Captura de vídeo analógico.
  • 2.2 Digitalización.
  • 2.3 Codificación (de RGB a YCbCr con
    subsampling).
  • 2.4 Tipos de vídeo (según su calidad).
  • 2.5 Parámetros específicos de red.
  • 3. Compresión de vídeo.
  • 3.1 Redundancia temporal.
  • 3.2 Estimación de movimiento algoritmos.
  • 3.3 Estándares MPEG y H.261.
  • 4. Conclusiones.

39
3.2 Estimación de movimiento Algoritmos.
  • La parte más costosa de la estimación de
    movimiento corresponde a los algoritmos de
    búsqueda de macrobloques en el cuadro(s) de
    referencia.
  • Provoca codificación asimétrica
  • Los algoritmos más conocidos son los siguientes
  • Búsqueda completa (Full-Search).
  • TTS (Three-Step Search)
  • Búsqueda logarítmica.
  • Búsqueda en cruz (Cross-Search)
  • OTS (One-at-a-Time Search)
  • Vecinos más próximos (Nearest Neighbours Search)
  • Búsqueda jerárquica.

40
Estimación de movimiento.
  • Se define una función de coste que calcula el
    error entre dos macrobloques, por ejemplo, SAE
    (Sum of Absolute Errors)
  • (i,j) está definido dentro del área de búsqueda
  • (NxM) determina las dimensiones del macrobloque.
  • C(i,j) y R(i,j) definen los pixels del
    macrobloque actual y referencia respectivamente.
  • Las coordenadas (i,j) que menor SAE exhiban
    determinarán el vector de movimiento del
    macrobloque actual.

() Más conocido como SAD (Sum of Absolute
Differences)
41
Algoritmos Full Search.
  • Examina todos los puntos del área de búsqueda
    (/- p)
  • Complejidad computacional por macrobloque
  • Número total de posiciones (2p 1)2
  • Cada posición (i,j), MxN pixels.
  • Cada pixel requiere 1 resta, 1 suma y 1 valor
    absoluto.
  • Complejidad (secuencia IxJ pixels _at_ F fps)
  • Ejemplo
  • Broadcast TV (I720, J480, F30, NM16)
  • Coste de este algoritmo 29.89 GOPS (p15) ó 6.99
    GOPS (p7)

42
Algoritmos Three-Step Search.
MV (7,-3)
  • Busca en la posición (0,0)
  • S2N-1 (step size)
  • Busca 8 posiciones a /-S píxeles alrededor de
    (0,0)
  • De las nueva posiciones elige aquella con el SAD
    menor.
  • SS/2 y el nuevo origen de búsqueda el punto
    obtenido en 4.
  • Repetir pasos 3-5 hasta que S1.
  • Coste
  • Examina puntos
  • 1.02 GOPS (p15) ó 770 MOPS (p7).

43
Algoritmos Búsqueda logarítmica.
MV (5,-3)
  • Busca en la posición (0,0) y establece SN (step
    size)
  • Selecciona 4 posiciones a S píxeles del origen en
    los ejes X e Y.
  • Calcula la posición que ofrece el menor SAD,
    fijándola como el nuevo origen de la búsqueda
  • Si esta posición es la central de las 5
    seleccionadas SS/2
  • Si S1 ir al paso 6, sino ir al paso 2.
  • Selecciona el origen actual y las 8 posiciones de
    alrededor, y calcula aquella que minimiza el SAD
  • Coste
  • Examina 20 puntos
  • 616 MOPS (p7 y N2).

44
Algoritmos Búsqueda en cruz (Cross Search)
MV (-3,-5)
  • Establece el origen en la posición (0,0). S2N-1
    (step size)
  • Selecciona 4 posiciones a /-S píxeles del origen
    formando una cruz (X) y el propio origen.
  • Calcula la posición que ofrece el menor SAE,
    fijándola como el nuevo origen de la búsqueda
  • Si (Sgt1) entonces SS/2 y va al punto 2. Sino ir
    al punto 5.
  • Si la mejor posición está en el punto superior
    izquierda o inferior derecha de la X, evaluar 4
    puntos más en forma de X a una distancia de /-1
    pixel. Sino hacer lo mismo pero con los 4 puntos
    distribuidos en .
  • Coste
  • Examina puntos
  • 523 MOPS (p7).

45
Algoritmos OTS (One-at-a-Time Search)
MV (-4,-3)
(-7,-7)
(0,-7)
(7,-7)
9
8
  • Establece el origen en (0,0).
  • Selecciona el origen y las dos posiciones vecinas
    en el eje X
  • Calcula la posición que menor SAD exhiba. Si es
    el origen ir al paso 5.
  • Establece el nuevo origen en la posición que ha
    ofrecido el menor SAD. Ir al paso 2.
  • Repetir los pasos 2 al 4 seleccionando las
    posiciones en el sentido vertical (eje Y).

7
2
5
3
4
(0,7)
(7,7)
(-7,7)
  • Coste
  • Examina 12 puntos
  • 369 MOP.

Puede dar lugar a mínimos locales !
46
Algoritmos Vecino más próximo.
MV (-3,-4)
  • Calcula el SAD del (0,0).
  • Establece el origen de búsqueda a la posición del
    vector supuesto (predicted vector)
  • Selecciona 4 posiciones alrededor del origen en
    forma de .
  • Si el origen de búsqueda (o la posición 0,0 en la
    primera iteración) ofrece el menor SAD entonces
    fin de búsqueda.
  • Sino establece el nuevo origen de búsqueda en la
    posición que menor SAD ha ofrecido.

0
  • Coste
  • Examina 12 puntos
  • 369 MOP.

Propuesto para H.263 y MPEG-4.
47
Estimación de movimiento Otras consideraciones.
  • Estimación de movimiento con fracciones de pixel
  • Se basa en realizar la estimación de movimiento
    con mayor precisión, ya que a veces el movimiento
    real no se ajusta a desplazamientos de píxel
    enteros.
  • Half-Pixel motion estimation
  • Se obtiene un imagen de mayor resolución
    interpolando un punto de la imagen entre cada dos
    píxeles.
  • Se incrementan notablemente las prestaciones del
    algoritmo de estimación de movimiento a expensas
    de un mayor coste computacional.
  • H.263 utiliza está técnica, incluso se propone
    utilizar ¼ y 1/8 de píxel para el estándar H.264

A Píxeles reales (Enteros) b,c,d Píxeles
interpolados. Las flechas indican la dirección de
interpolación.
48
Estimación de movimiento Mejoras propuestas.
  • Vectores de movimiento fuera del cuadro de
    referencia.
  • Para estimar correctamente el movimiento que se
    produce en los bordes del cuadro.
  • Tamaño de bloque variable.
  • Para realizar estimación de movimiento más
    precisa.
  • Se utiliza en H.263 (Anexo F) y H.264.
  • Tamaños 16x168x84x48x1616x8....
  • OBMC (Overlapped Block Motion Compensation)
  • Objetivo Suavizar los efectos de blocking que
    aparecen en los bordes de los macrobloques.
  • Incremento significativo del coste computacional.
  • H.263 recomiendo utilizar filtros de salida
    (deblocking filters) que realizan esta operación
    a un coste computacional muy inferior.
  • Modelos de estimación más complejos
  • Region-based, Picture Warping, Mesh-based,
    Object-based...

49
Tema 6 Codificación y compresión de vídeo.
  • 1. Introducción.
  • 2. Características del vídeo.
  • 2.1 Captura de vídeo analógico.
  • 2.2 Digitalización.
  • 2.3 Codificación (de RGB a YCbCr con
    subsampling).
  • 2.4 Tipos de vídeo (según su calidad).
  • 2.5 Parámetros específicos de red.
  • 3. Compresión de vídeo.
  • 3.1 Redundancia temporal.
  • 3.2 Estimación de movimiento algoritmos.
  • 3.3 Estándares MPEG y H.26x.
  • 4. Conclusiones.

50
3.3 Estándar MPEG.
  • Conjunto de estándares ISO para la grabación y
    transmisión digital de audio y vídeo.
  • En su evolución se han desarrollado varias
    versiones del estándar MPEG
  • MPEG-1 (ISO 11172) (91)
  • CD-ROM vídeo (1,5 Mbps).
  • MPEG-2 (ISO 13818) (93)
  • TV Broadcast (4-6 Mbps).
  • HDTV (25-34 Mbps).
  • MPEG-4 (ISO 14496) (99)
  • Originalmente Videoconferencia (4,8 a 64 Kbps).
  • Enfoque universal de tratamiento de elementos
    multimedia.
  • MPEG-7 (00-?) Descripción de contenido
    multimedia (videodatabases)
  • MPEG-21 (01-?) Uso transparente de contenido
    multimedia entre redes y usuarios heterogéneos.

51
Relación entre los estándares MPEG.
52
MPEG-1.
  • MPEG-1 (ISO 11172) (91)
  • MPEG-Vídeo (IS 11172-2)
  • MPEG-Audio (IS 11172-3)
  • MPEG-System (IS 11172-1)
  • Multiplexado y sincronización.
  • MPEG-Conformance Testing (IS 11172-4)
  • Patrones de prueba, medida de calidad, etc
  • MPEG-Software Coding (IS 11172-5)
  • Directrices para la codificación de los
    algoritmos.
  • Propósito de MPEG-1
  • Almacenamiento en CD-ROM de audio (calidad CD) y
    vídeo (calidad VCR) sincronizado (1,5 Mbps).

53
MPEG-1
  • Características de MPEG-1
  • Resolución de imagen 352x(288 ó 240)
    (PAL/NTSC).
  • Reducción de color (sub-sampling) 420.
  • Barrido progresivo (no entrelazado).
  • Tasa de cuadros 25/30 (PAL/NTSC).
  • Incluye cuadros de tipo D (DC-coded)
  • Operaciones de avance rápido (Fast Forward).
  • Codificador/decodificador asimétrico.
  • Tasa de compresión 271.
  • Los codificadores de audio y vídeo trabajan por
    separado.
  • Utilizan un reloj común para establecer el tiempo
    de cada una de sus capturas (system).

54
MPEG-2
  • Conjunto de estándares ISO 13818 (93).
  • Propósito
  • Mejorar la calidad de imagen respecto al anterior
    sin incrementar excesivamente la tasa de bits
    requerida
  • Calidad de vídeo profesional (studio-quality) y
    HDTV
  • Aplicación
  • Difusión de señales de TV, HDTV, VOD
  • La codificación/decodificación es muy similar a
    la de MPEG-1 salvo algunas diferencias
  • No se incluyen cuadros de tipo D.
  • Permite bloques de 16x8 para vídeo entrelazado.
  • Otras mejoras (permite DC de hasta 10 bits,
    cuantización no lineal, nuevas tablas VLC,
    escalabilidad SNR y multiresolución)

55
MPEG-2
  • Características de MPEG-2.
  • Soporta barrido entrelazado y progresivo.
  • Puede trabajar con distintas resoluciones
    (nivel)
  • CIF 352x288/240 (VCR quality) (Compatibilidad
    MPEG-1)
  • Principal 720x576/480 (studio-quality)
  • High-1440 1440x1152 (HDTV)
  • High 1920x1080 (HDTV)
  • Define varios perfiles de implementación
  • Detalles de los algoritmos de compresión y
    parámetros de imagen, barrido, etc.
  • El multiplexado y sincronización es más general y
    flexible que MPEG-1
  • Se pueden multiplexar/sincronizar varias fuentes
    de audio, vídeo y datos (ej. subtítulos en
    varios idiomas).

56
MPEG-4
  • Propósito
  • Diseño de aplicaciones multimedia interactivas
    distribuidas.
  • Aplicación
  • Televisión digital
  • Compatibilidad con MPEG-2 (backware
    compatibility)
  • Aplicaciones multimedia interactivas
  • El usuario puede interaccionar con los objetos
    multimedia de la sesión.
  • Distribución de información multimedia (tipo WWW)
  • A través de una red, se permitirá el acceso y
    distribución a información multimedia,
    facilitando su diseño y presentación.

57
MPEG-4
  • Características
  • Accesibilidad de la información de manera
    universal y robusta.
  • Alta interactividad con la información
    multimedia.
  • Definición de escenarios virtuales compuestos por
    objetos independientes (AVOs).
  • El usuario puede modificar/configurar el
    escenario actual.
  • Codificación conjunta de datos sintéticos y
    reales.
  • Codificación eficiente de la información.
  • Mejoras en la compresión y multiplexación de la
    información.
  • Codificación de objetos con forma irregular.

58
MPEG-4
59
3.3 Estándar H.261.
  • Pertenece al conjunto de estándares H.320 del ITU
    dedicados a videoconferencia sobre RDSI.
  • H.320 Definición de la familia de estándares
  • H.221 Multiplexado, sincronización sobre uno o
    varios canales RDSI y empaquetamiento (framming).
  • H.242/H.230 Establecimiento y control de
    sesión.
  • H.224/H.281 Control remoto de cámaras.
  • H.233 y H.234 Cifrado y autenticación de los
    datos.
  • T.120 Soporte para aplicaciones (transferencia
    de imágenes, anotaciones compartidas, etc.)
  • G.711, G.72x ... Algoritmos de compresión de
    audio
  • H.261 Compresión de vídeo (conocido como px64).

60
Estándar H.261.
  • Características de H.261
  • Formato de imagen YCbCr
  • CIF 352x288 (opcional)
  • QCIF 176x144 (obligatorio)
  • Reducción de color 420
  • Tasa de cuadros/seg como máximo 30 max.
  • Mecanismo de compresión similar a MPEG-1
  • Para la redundancia temporal se emplean
    mecanismos similares a MPEG, basados en
    macrobloques (16x16).
  • H.261 define el concepto de GOB (Group Of Blocks)
  • 1 GOB 3x11 macrobloques (QCIF 3 GOBs)

61
Estándar H.261.
  • Sólo se definen dos tipos de cuadros I y P.
  • No existen secuencias predefinidas de cuadros.
  • Decisión de codificación I o P para cada cuadro.
  • Estimación de movimiento (motion estimation)
  • Se realiza a nivel de macrobloque
  • Búsqueda restringida en un área de -15 pixels,
    usando sólo la información de luminancia (Y).
  • Resultado de la búsqueda
  • Macrobloque del cuadro de anterior que más se
    parece al actual
  • Cálculo de las diferencias (macrobloque error).
  • Si superan un cierto umbral se codifican (DCT),
    si no se elimina el macrobloque error, utilizando
    sólo el vector de movimiento.
  • Cuantificación lineal (menos costosa).
  • Se siguen utilizando run-length y Huffman (VLC).

62
Estándar H.261.
  • Esquema del formato H.261

63
Otros estándares H.26x.
  • H.263 Mejora, amplía y sustituye el H.261
  • De propósito general (no sólo para videoconf.)
  • Incluye compensación de movimiento de
    medio-píxel
  • Soporta cinco resoluciones (SQCIF, QCIF, CIF,
    4CIF y 16CIF)
  • Permite estimación de movimiento bidireccional y
    sin restricción en el tamaño de la ventana de
    búsqueda
  • H.263 Añade nuevas características a H.263
  • Escalabilidad SNR, espacial y temporal
  • Predicción de los valores de los coeficientes de
    la DCT
  • H.264 Mejora la eficiencia en codificación
  • DCT con enteros y tam. bloque 4x4, compensación
    de movimiento con bloques de tamaño variable, etc.

64
Otros estándares H.26x.
  • Comparación subjetiva MPEG-4 - H.264

65
4. Conclusiones
  • Las imágenes son captadas por cámaras de vídeo
    que proporcionan una señal analógica RGB.
  • La digitalización está basada en el estándar
    ITU-R
  • En función de la calidad de vídeo deseada,
    existen diversos formatos de imagen, barrido,
    etc.
  • Se definen distintos parámetros de red de
    importancia para el transporte de vídeo
  • Algoritmos de compresión de vídeo
  • Fundamentos Redundancia temporal
  • Algoritmos de estimación de movimiento Alto
    coste computacional.
  • Estándares de compresión
  • Familia MPEG 1-2-4
  • Diseñados para procesar vídeo digital de calidad
    (Sector consumo).
  • Familia ITU H.261-3-4
  • Diseñados para comunicaciones audiovisuales en
    distintos tipos de redes (RDSI, IP, telefonía,
    etc.)
Write a Comment
User Comments (0)
About PowerShow.com
