Sin ttulo de diapositiva - PowerPoint PPT Presentation

1 / 36
About This Presentation
Title:

Sin ttulo de diapositiva

Description:

NTP 334.088: 1999. CEMENTOS. Aditivos qu micos en pastas, morteros y. hormig n (concreto) ... Y si el contenido de aire en la mezcla sin aditivo es 3% se ... – PowerPoint PPT presentation

Number of Views:365
Avg rating:3.0/5.0
Slides: 37
Provided by: hugomissa
Category:

less

Transcript and Presenter's Notes

Title: Sin ttulo de diapositiva

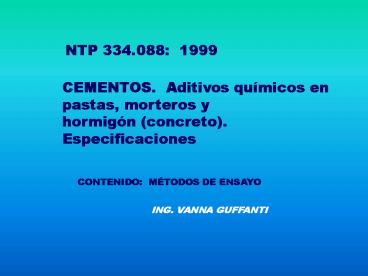

1
NTP 334.088 1999
CEMENTOS. Aditivos químicos en pastas, morteros
y hormigón (concreto). Especificaciones
CONTENIDO MÉTODOS DE ENSAYO
ING. VANNA GUFFANTI
2
MÉTODOS DE ENSAYO 11. MATERIALES 11.1 CEMENTO E
l propuesto para una obra específica, Tipo I, o
Tipo II ....NTP 334.009 o la mezcla de dos
o más cementos en partes iguales Cada
cemento debe cumplir los requisitos de I y
II de la NTP 334.009.
3
SI CEMENTO DIFERENTE Y si el contenido de aire
en la mezcla sin aditivo es gt 3 se deberá
seleccionar un cemento o mezcla diferente, para
que sea de 3 o menos.
4
11.2 AGREGADOS Cumplir con la NTP 400.037
SALVEDAD 11.2.1 GRADACIÓN DEL A. FINO
TAMIZ PORCENTAJE QUE PASA 4,75 mm (No.
4) 100 1,18 mm (No. 16) 65 a 75 300 µm (No.
50) 12 a 20 150 µm (No. 100) 2 a 5
5
11.2.2 GRADACIÓN DEL A. GRUESO RECOMPONER EL
MATERIAL SE DEBE CUMPLIR CON LOS REQUISITOS DEL
HUSO No. 57 NTP 400.037 HUSO 57 (25,0 mm a
4,75 mm) SE TENDRÁ CUIDADO CON LA CARGA Y
ENTREGA PARA EVITAR LA SEGREGACIÓN.
6
HUSO 57 TAMIZ PORCENTAJE QUE PASA 37,5
mm (1 ½ pulg) 100 25,0 mm (1 pulg) 95 a
100 12,5 mm (1/2 pulg) 25 a 60 4,75 mm (No.
4) 0 a 10 2,36 mm (No. 8) 0 a 5
7
11.2.3 A. GRUESO UTILIZADO EN TANDAS DE
REFERENCIA (PATRÓN) Y CON ADITIVO SERA EL
MISMO. 11.2.4 SE DESCARTA ALGUNA TANDA CUYA
MUESTRA NO CUMPLA CON EL TAMAÑO 57 PARA CADA
DIMENSIÓN DEL TAMIZ.
8
SE DESCHECHA CUALQUIER TANDA EN LA CUAL LA
MUESTRA SE DESVÍE DEL PROMEDIO EN MÁS DE LA
CANTIDAD QUE SE MUESTRA EN LA COLUMNA 3.
9
(1) (2)
(3) TAMIZ PORCENTAJE MÁXIMA VARIACIÓN QUE
PASA (1 ½ pulg) 100 00 (1 pulg) 95
a 100 1,0 (1/2 pulg) 25 a 60 1,5 No. 4 0 a
10 4,0 (No. 8) 0 a 5 1,0
10
11.3. ADITIVO INCORPORADOR DE AIRE AL EMPLEARSE
DEBE PRODUCIR UNA RESISTENCIA SATISFACTORIA AL
CONGELAMIENTO Y DESCONGELAMIENTO. 11.4 MATERIALE
S UTILIZADOS EN ENSAYOS PARA USOS
ESPECÍFICOS REPRESENTATIVOS. SE UTILIZARÁN EN LA
MISMA FORMA Y TIEMPO Y SECUENCIA TAL COMO SE
HARÁ EN OBRA.
11
SI EL TM DEL AGREGADO GRUESO ES SUPERIOR A 1
PULG, SE DEBERÁ PASAR EL HORMIGÓN POR UN TAMIZ DE
1 PULG ANTES DE ELABORAR LAS MUESTRAS DE ENSAYO.
12
11.4.1 OTRAS CONDICIONES DE USO CONDICIONES
COMO HUMEDAD, TEMPERATURA AMBIENTAL,
TEMPERATURA DE LOS MATERIALES PUEDEN AFECTAR A LA
ADECUACIÓN DE LA MEZCLA, POR LO QUE LOS ENSAYOS
SERVIRÍAN DE GUÍA.
13
11.5 PREPARACIÓN Y PESAJE ASTM C 192 12.
PROPORCIÓN DE LAS MEZCLAS DE HORMIGÓN 12.1 PROPO
RCIONES ACI 211.1. A MENOS QUE SE ESPECIFIQUE
DE OTRO MODO, SE INCLUIRÁ EL ADITIVO CON EL
PRIMER INCREMENTO DE AGUA DE MEZCLA.
14
12.1.1 CONTENIDO DE CEMENTO 307 kg/m3 3
kg/m3 12.1.2 LA PRIMERA MEZCLA DE PRUEBA DEBERÁ
CONTENER LA CANTIDAD DE AGREG. GRUESO DE ACUERDO
AL ACI 211.1 PARA TM DEL AGREGADO GRUESO Y EL MF
DEL AGREG. FINO.
15
12.1.3 PARA MEZCLAS SIN AIRE INCOR- PORADO, EL
CONTENIDO DE AIRE AL CALCULAR LAS PROPORCIONES
DEBE SER DE 1,5. PARA LAS MEZCLAS CON AIRE
INCORPORADO, EL CONTENIDO DE AIRE UTILIZADO
DEBERÁ SER DE 5,5...SEGÚN ACI 211.1.
16
12.1.4 AJUSTAR ASENTAMIENTO A 3,5 PULG ? 0,5
PULG. LA TRABAJABILIDAD DE LA MEZCLA SERÁ LA
ADECUADA PARA SU COLOCACIÓN MEDIANTE APISONADO A
MANO. LA MEZCLA DEBERÁ TENER EL MÍNIMO
CONTENIDO DE AGUA POSIBLE.
17
12.2 CONDICIONES PREPARAR LAS MEZCLAS CON Y SIN
ADITIVO. EL ADITIVO SE AGREGARÁ COMO LO
RECOMIENDE EL FABRICANTE Y EN LA CANTIDAD
NECESARIA PARA QUE CUMPLA CON LOS REQUISITOS
RESPECTIVOS.
18
12.2.1 HORMIGÓN SIN AIRE INCORPORADO EL
CONTENIDO DE AIRE EN LA MEZCLA CON ADITIVO Y EL
DE REFERENCIA DEBE SER 3 Y LA DIFERENCIA ENTRE
LAS MEZCLAS NO EXCEDERÁ DE 0,5 .
19
12.2.2 HORMIGÓN CON AIRE INCORPORADO EL CONT. DE
AIRE EN LA MEZCLA CON EL ADITIVO EN EL HORMIGÓN
CON AIRE INCORPORADO ESTARÁ ENTRE EL INTERVALO DE
3,5 A 7,0 .... EXCEPTO QUE PARA LOS
ENSAYOS DE RESISTENCIA AL CONGELAMIENTO Y AL
DESCONGELAMIENTO EL INTERVALO ESTARÁ ENTRE 5,0
A 7,0 . LA DIFERENCIA ENTRE LAS MEZCLAS
DE REFERENCIA Y CON ADITIVO NO EXCEDERÁN DE 0,5.
20
  • MEZCLADO
  • MECÁNICO ... ASTM C 192
  • ENSAYOS Y PROPIEDADES DEL HORMIGÓN
  • FRESCO
  • 14.1 SE SOMETERÁN A ENSAYO MUESTRAS
  • DE POR LO MENOS 3 TANDAS DISTINTAS PARA
  • CADA CONDICIÓN DE HORMIGÓN, DE ACUERDO
  • A LOS SIGUIENTES MÉTODOS

21
14.2 ASENTAMIENTO NTP 339.035 14.3 CONTENIDO
DE AIRE NTP 339.083 14.4 TIEMPO DE FRAGUADO
NTP 339.082 CON LA EXCEPCIÓN QUE LA
TEMPERATURA DE LOS COMPONENTES DE LA MEZCLA ANTES
DEL MEZCLADO Y LA TEMPERATURA DE ALMACENAMIENTO
DE LOS ESPECÍMENES DURANTE EL ENSAYO ESTARÁ
ENTRE 23,0 C 1,7 C .
22
14.5 CONTENIDO DE AGUA 14.5.1 REGISTRAR LA
RELACIÓN A/C CON APROXIMACIÓN DE 0,001.
DETERMINAR EL CONTENIDO NETO DE AGUA DE LA
TANDA. 14.5.2 CALCULAR EL CONTENIDO
RELATIVO DE AGUA DEL HORMIGÓN QUE CONTIENE
EL ADITIVO EN ENSAYO.
23
  • PREPARACIÓN DE LOS ESPECÍMENES
  • DE ENSAYO
  • 15.1 ELABORAR ESPECÍMENES PARA LOS
  • ENSAYOS DE HORMIGÓN ENDURECIDO, QUE
  • REPRESENTEN CADA EDAD Y CADA
  • CONDICIÓN DE HORMIGÓN QUE SE COMPARA.
  • DE POR LO MENOS 3 TANDAS SEPARADAS
  • EL NÚMERO MÍNIMO DE ESPECÍMENES DEBE
  • SER EL INDICADO EN LA TABLA 2.
  • EL HORMIGÓN DE ENSAYO Y EL DE CONTROL
  • SERÁN ELABORADOS EL MISMO DÍA.

24
TABLA No. 2



25
15.2 ESPECÍMENES MANIFIESTAMENTE DEFECTUOSOS SE
EXAMINA VISUALMENTE ANTES O DURANTE EL ENSAYO, O
EN AMBAS ETAPAS. SE DESCARTA SIN ENSAYAR
CUALQUIER ESPECIMEN QUE SE CONSIDERE
MANIFIESTAMENTE DEFECTUOSO. DESPUÉS DEL ENSAYO
SE EXAMINAN VISUALMENTE TODOS LOS ESPECÍMENES Y
SI SE CONSIDERA QUE ALGUNO ES CLARAMENTE
DEFECTUOSO, NO SE DEBEN TENER EN CUENTA LOS
RESULTADOS OBTENIDOS.
26
SI MÁS DE UN ESPECIMEN QUE REPRESENTE UN ENSAYO A
UNA EDAD DETERMINADA SE CONSIDERA DEFECTUOSO,
ANTES O DESPUÉS DEL ENSAYO, SE DESCARTA EL ENSAYO
COMPLETO Y SE REPITE. EL RESULTADO DEL ENSAYO
DEBE SER EL PROMEDIO DE LOS RESULTADOS
INDIVIDUALES DE LOS ESPECÍMENES ENSAYADOS.
27
16. ESPECÍMENES DE ENSAYO DE HORMIGÓN ENDURECIDO
16.1 NÚMERO DE ESPECÍMENES PARA CADA CONDICIÓN
DEL HORMIGÓN QUE SE VA A COMPARAR, SE DEBEN
ELABORAR SEIS O MÁS ESPECÍMENES, PARA EL
ENSAYO DE CONGELAMIENTO Y DESCONGELAMIENTO, Y 3 Ó
MÁS PARA CADA TIPO Y EDAD DE ENSAYO ESPECIFICADOS
EN LA TABLA 2.
28
16.2 TIPOS DE ESPECÍMENES CON Y SIN ADITIVOS
QUÍMICOS SE PREPARARÁN DE ACUERDO A LO
SIGUIENTE 16.2.1 RESISTENCIA A LA
COMPRESIÓN ASTM C 192 16.2.2 RESISTENCIA A LA
FLEXIÓN ASTM C 192
29
16.2.3 RESISTENCIA AL CONGELAMIENTO Y AL
DESCONGELAMIENTO ELABORACIÓN Y CURADO POR LA
ASTM C 192 DIMENSIONES DE LOS ESPECÍMENES DE
ACUERDO A ASTM C 666. 16.2.4 CAMBIO DE
LONGITUD ASTM C 157.
30
ENSAYOS EN HORMIGÓN ENDURECIDO 17.1 MÉTODOS
TABLA 1 17.1.1 RESIST. COMPRESIÓN NTP
339.034 EDADES 1 DÍA, 3 DÍAS, 7 DÍAS, 28
DÍAS, 6 MESES Y 1 AÑO.
31
17.1.2 RESIST. A LA FLEXIÓN NTP 339.078 EDADES
3 DÍAS, 7 DÍAS Y 28 DÍAS. 17.1.3 RESIST. AL
CONGELAMIENTO Y DESCONGELAMIENTO PROCEDIMIENTO
A DE ASTM C 666. EDAD A LOS 14
DÍAS. CALCULAR FACTORES DE DURABILIDAD SEGÚN
NTP 339.089.
32
17.1.4 CAMBIO DE LONGITUD PRISMAS MOLDEADOS,
ELABORADOS Y ENSAYADOS SEGÚN ASTM C 157.
33
18. ENSAYOS DE UNIFORMIDAD Y EQUIVALENCIA 18.1 AN
ÁLISIS INFRARROJO ENSAYO CUALITATIVO (NO
CUANTITATIVO). 18.1.1 ADITIVOS
LÍQUIDOS. 18.1.2 ADITIVOS NO LÍQUIDOS. 18.2 RES
IDUO MEDIANTE SECADO EN HORNO (ADITIVOS
LÍQUIDOS).
34
18.3 RESIDUO MEDIANTE SECADO EN HORNO (ADITIVOS
NO LÍQUIDOS). 18.4 GRAVEDAD ESPECÍFICA
(ADITIVOS LÍQUIDOS) SE UTILIZARÁN DENSÍMETROS
QUE CUMPLAN CON ASTM E 100, PARA LA DETERMINACIÓN
A 25 C 1 C .
35
19. INFORME RESULTADOS DE LOS ENSAYOS
ESPECIFICADOS. MARCA NOMBRE DEL FABRICANTE NÚMERO
DEL LOTE TIPO Y CANTIDAD DE MATERIAL DESCRIPCIÓN
DE AGREGADOS FINO Y GRUESO. DATOS DETALLADOS
SOBRE LAS MEZCLAS UTILIZADAS.
36
20. ANTECEDENTE ASTM C 494-98 SPECIFICATION FOR
CHEMICAL ADMIXTURES FOR CONCRETE.
Write a Comment
User Comments (0)
About PowerShow.com
