Title: 2' Anlisis de circuitos resistivos


1
2. Análisis de circuitos resistivos

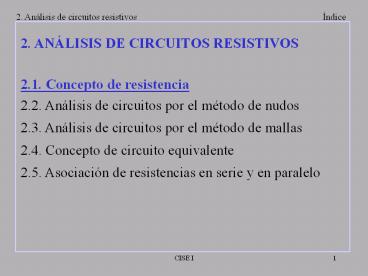

Índice
2. ANÁLISIS DE CIRCUITOS RESISTIVOS 2.1.
Concepto de resistencia 2.2. Análisis de
circuitos por el método de nudos 2.3. Análisis de
circuitos por el método de mallas 2.4. Concepto
de circuito equivalente 2.5. Asociación de
resistencias en serie y en paralelo
2
2. Análisis de circuitos resistivos
2.1. Concepto de resistencia
Unidad ohmio Símbolo ?
3
2. Análisis de circuitos resistivos
2.1. Concepto de resistencia
  • Efecto Joule
  • Una resistencia absorbe energía del circuito
    transformándola en calor.
  • Se denomina potencia disipada a la que se
    transforma en calor.
  • Las resistencias físicas tienen un valor máximo
    de potencia que pueden disipar. Valores
    habituales de Pmax ¼ W y ½ W

4
2. Análisis de circuitos resistivos
2.1. Concepto de resistencia
  • Al diseñar un circuito se ha de comprobar que no
    se supere la potencia máxima que pueden disipar
    las resistencias.

5
2. Análisis de circuitos resistivos
Índice
2. ANÁLISIS DE CIRCUITOS RESISTIVOS 2.1.
Concepto de resistencia 2.2. Análisis de
circuitos por el método de nudos 2.3. Análisis de
circuitos por el método de mallas 2.4. Concepto
de circuito equivalente 2.5. Asociación de
resistencias en serie y en paralelo
6
2. Análisis de circuitos resistivos
2.2. Análisis de circuitos por el método de nudos
  • Si el circuito es complejo es conveniente aplicar
    un método sistemático para obtener un sistema de
    ecuaciones linealmente independiente.
  • El método de nudos consiste en aplicar KCL en los
    nudos. Suponemos que no hay fuentes
    independientes de tensión.
  • Se elige uno de los nudos como nudo de referencia
    (0 V). Las incógnitas son las tensiones en los
    demás nudos.
  • Se aplica KCL a todos los nudos (menos al de
    referencia).
  • Se expresan las corrientes desconocidas en
    función de las tensiones en los nudos mediante la
    ley de Ohm.
  • Se resuelve el sistema de ecuaciones resultante.
  • A partir de las tensiones en los nudos se hallan
    otros valores.

7
2. Análisis de circuitos resistivos
2.2. Análisis de circuitos por el método de nudos
Ejemplo
iR3 ?
8
2. Análisis de circuitos resistivos
2.2. Análisis de circuitos por el método de nudos
Ponemos los valores numéricos de las resistencias
porque es largo de resolver en forma simbólica,
pero perdemos información de diseño.
9
2. Análisis de circuitos resistivos
2.2. Análisis de circuitos por el método de nudos
Si queremos que iR3 0 A, qué condición han de
cumplir ig1 y ig2 ? cuánto valdrá v3 en este
caso?
ig1ig2 v3 0 V
10
2. Análisis de circuitos resistivos
2.2. Análisis de circuitos por el método de nudos
  • Modificación del método de nudos
  • Si hay fuentes de tensión el método se ha de
    modificar.
  • Cada fuente de tensión introduce una nueva
    incógnita su corriente.
  • También se elimina una incógnita ya que la fuente
    determina la diferencia de tensión entre los
    nudos a los que está conectada.

ix es la nueva incógnita y desaparece v2
11
2. Análisis de circuitos resistivos
2.2. Análisis de circuitos por el método de nudos
Ejemplo
iR3 ?
12
2. Análisis de circuitos resistivos
2.2. Análisis de circuitos por el método de nudos
13
2. Análisis de circuitos resistivos
2.2. Análisis de circuitos por el método de nudos
Si queremos que iR30, cuánto ha de valer R2 ?
Si no queremos que ix dependa de ig2, qué
relación han de cumplir las resistencias? cuánto
valdrá ix en este caso?
14
2. Análisis de circuitos resistivos
Índice
2. ANÁLISIS DE CIRCUITOS RESISTIVOS 2.1.
Concepto de resistencia 2.2. Análisis de
circuitos por el método de nudos 2.3. Análisis de
circuitos por el método de mallas 2.4. Concepto
de circuito equivalente 2.5. Asociación de
resistencias en serie y en paralelo
15

2. Análisis de circuitos resistivos
2.3. Análisis de circuitos por el método de mallas
  • El método de mallas se basa en aplicar KVL a cada
    una de las mallas del circuito.
  • Suponemos, de momento, que no hay fuentes
    independientes de corriente en el circuito.
  • Se asigna a cada una de las mallas sin elementos
    internos una corriente de malla. Éstas serán
    las incógnitas.
  • Se aplica KVL a cada malla.
  • Se calcula la tensión entre los terminales de
    cada resistencia en función de las corrientes de
    malla aplicando la ley de Ohm.
  • Se resuelve el sistema de ecuaciones.
  • A partir de las corrientes de malla se hallan las
    magnitudes deseadas.

16
2. Análisis de circuitos resistivos
2.3. Análisis de circuitos por el método de mallas
Ejemplo
v2 ?
R1 R2 R3 R4 1 ? vg1 2 V vg2 1 V
17
2. Análisis de circuitos resistivos
2.3. Análisis de circuitos por el método de mallas
18
2. Análisis de circuitos resistivos
2.3. Análisis de circuitos por el método de mallas
  • Modificación del método de mallas
  • Si hay fuentes de corriente el método se ha de
    modificar.
  • Cada fuente de corriente introduce una nueva
    incógnita la tensión entre sus terminales.
  • También se elimina una incógnita al poner la
    corriente de la fuente en función de las
    corrientes de malla, una de éstas se puede
    eliminar.

19
2. Análisis de circuitos resistivos
2.3. Análisis de circuitos por el método de mallas
Ejemplo
R1 R2 R3 R4 1 ? vg1 2 V ig2 1 A
20

2. Análisis de circuitos resistivos
2.3. Análisis de circuitos por el método de mallas
21
2. Análisis de circuitos resistivos
Índice
2. ANÁLISIS DE CIRCUITOS RESISTIVOS 2.1.
Concepto de resistencia 2.2. Análisis de
circuitos por el método de nudos 2.3. Análisis de
circuitos por el método de mallas 2.4. Concepto
de circuito equivalente 2.5. Asociación de
resistencias en serie y en paralelo
22
2. Análisis de circuitos resistivos
2.4. Concepto de circuito equivalente
  • Se dice que dos circuitos son equivalentes entre
    unos terminales dados, si no se pueden distinguir
    mediante medidas de tensión y corriente en esos
    terminales.
  • Existen valores de vA y RA que hagan el circuito
    de la derecha equivalente al de la izquierda
    entre los terminales A y B ?
  • Para comprobarlo podemos poner una fuente de
    tensión variable entre los terminales A y B y
    calcular la corriente que entrega.

23
2. Análisis de circuitos resistivos
2.4. Concepto de circuito equivalente
Con estos valores ambos circuitos son equivalentes
24
2. Análisis de circuitos resistivos
Índice
2. ANÁLISIS DE CIRCUITOS RESISTIVOS 2.1.
Concepto de resistencia 2.2. Análisis de
circuitos por el método de nudos 2.3. Análisis de
circuitos por el método de mallas 2.4. Concepto
de circuito equivalente 2.5. Asociación de
resistencias en serie y en paralelo
25
2. Análisis de circuitos resistivos
2.5. Asociación de resistencias en serie y en
paralelo
  • Resistencias en serie
  • Dos resistencias están en serie si tienen un nudo
    común al cuál no hay conectado ningún otro
    elemento.

26
2. Análisis de circuitos resistivos
2.5. Asociación de resistencias en serie y en
paralelo
El divisor de tensión
vR1 y vR2 son fracciones de v
27
2. Análisis de circuitos resistivos
2.5. Asociación de resistencias en serie y en
paralelo
  • Resistencias en paralelo
  • Dos resistencias están en paralelo si están
    conectadas entre los mismos nudos (puede haber
    otro elementos conectados al nudo)

28
2. Análisis de circuitos resistivos
2.5. Asociación de resistencias en serie y en
paralelo
  • En caso de tener n resistencias en paralelo

El divisor de corriente
29
2. Análisis de circuitos resistivos
2.5. Asociación de resistencias en serie y en
paralelo
Reducción de circuitos resistivos
  • Es posible hallar un circuito equivalente formado
    por una sola resistencia de un circuito formado
    por cualquier número de resistencias.

Req es una función de las resistencias
  • A menudo es posible hallar la Req a través del
    cálculo repetido de resistencias equivalentes en
    serie y en paralelo (es más rápido).
