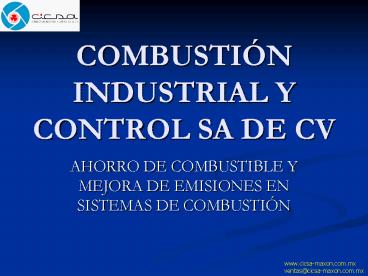

COMBUSTIÓN INDUSTRIAL Y CONTROL SA DE CV

• AHORRO DE COMBUSTIBLE Y MEJORA DE EMISIONES EN
  SISTEMAS DE COMBUSTIÓN

2
EMPRESA

• COMBUSTIÓN INDUSTRIAL Y CONTROL SA DE CV (CICSA)
• ES UNA EMPRESA QUE SE DEDICA A ATENDER LAS
  NECESIDADES DE LA INDUSTRIA EN CUANTO A SISTEMAS
  DE COMBUSTIÓN SE REFIERE.
• CÁLCULO TÉRMICO, SELECCIÓN EQUIPO, INSTALACIÓN,
  MANTENIMIENTO PREVENTIVO Y CORRECTIVO DE DICHOS
  SISTEMAS.

3
OBJETIVO

• AHORRO DE COMBUSTIBLE EN SISTEMAS DE COMBUSTIÓN
  (ALIMENTACIÓN HACIA QUEMADORES INDUSTRIALES).
• MEJORA EN NIVEL DE EMISIONES (NOX, CO, ETC).
• EJEMPLO DE AHORRO DE COMBUSTIBLE.

4
DEFINICIONES

• COMBUSTIÓN.-
• GASES DE COMBUSTIÓN.-
• QUEMADOR.-
• TREN DE VÁLVULAS.-

5
SISTEMA DE COMBUSTIÓN

• CONTROL DE RELACIÓN AIRE-GAS UTILIZANDO VÁLVULAS
  CARACTERIZABLES

6
SISTEMA DE COMBUSTIÓN
CO2
C
MAXIMO
H2O
H
N
N
0
O
O2
GAS
C
100
H
AIRE
O2
N
7
MEJORA CONTROL RELACIÓN AIRE COMBUSTIBLE

• DE ACUERDO CON LA INDUSTRIAL HEATING EQUIPMENT
  ASSOCIATION SI SE TIENE UNA MEJORA EN
• CONTROL RELACIÓN AIRE/GAS SE ESTIMA UN AHORRO
  ENTRE 5 10
• AIRE DE COMBUSTIÓN PRECALENTADO SE ESTIMA UN
  AHORRO ENTRE 15 30
• ENRIQUECIMIENTO DE AIRE CON OXÍGENO SE ESTIMA UN
  AHORRO ENTRE 5 25

8
MEJORA CONTROL RELACIÓN AIRE COMBUSTIBLE

• PARA HABLAR DE UNA MEJORA SE DEBE CONOCER COMO ES
  EL COMPORTAMIENTO ACTUAL DEL EQUIPO.
• MEDICIÓN DE PARÁMETROS

9
MEJORA SISTEMA DE COMBUSTIÓN

• SMARTLINK MARCA MAXON
• SISTEMA DE ENGRANES PLANETARIO CON PRECISIÓN DE
  0.1
• CONTROL POR MEDIO DE UNA INTERFASE ELECTRÓNICA
  (SE DEBE PROGRAMAR CURVA CARACTERÍSTICA)

10
MEJORA SISTEMA DE COMBUSTIÓN

• SMARTLINK MARCA MAXON
• VÁLVULA CON SERVOMOTOR
• INTERFASE DE CONTROL
• DISPLAY DE PROGRAMACIÓN

11
MEJORA SISTEMA DE COMBUSTIÓN

• SMARTLINK MARCA
• SISTEMA TÍPICO

• MAXON
• SMARTLINK

12
MEJORA SISTEMA DE COMBUSTIÓN

• SMARTFIRE MARCA MAXON
• CONTROL DE RELACIÓN AIRE-GAS POR MEDIO DE
  MEDIDORES MÁSICOS

13
MEDICION DE GAS

• COMO CUANTIFICAR EL AHORRO DE COMBUSTIBLE?
• MEDIDORES DE CONSUMO PARA CUANTIFICAR EL VOLUMEN
  DE GAS QUE CONSUME UN EQUIPO O UNA PLANTA.

14
MEJORA DE EMISIONES

• OVENPAK-LE MARCA MAXON
• PRESIÓN DE GAS Y AIRE BALANCEADA

15
MEJORA DE EMISIONES

• OVENPAK-LE
• Turndown 41
• Exceso de aire 40
• 40-50 ppm NOx
• 200 ppm CO
• Corregidos a 3 02

• OVENPAK
• Turndown 41
• Exceso de aire 40
• 70-90 ppm NOx
• 400 ppm CO
• Corregidos a 3 O2

NOTA emisiones esperadas en laboratorio Las
emisiones son afectadas por el proceso Temperatur
a de proceso, tamaño de cámara, etc
16
MEJORA DE EMISIONES

• NP-LE MARCA MAXON
• CASAS DE AIRE

17
MEJORA DE EMISIONES

• NP-LE MARCA MAXON
• EMISIONES ESPERADAS

18
MEDICIONGASES DE COMBUSTIÓN

• ANALIZADORES DE GASES DE COMBUSTIÓN PARA MEDIR
• NIVELES DE NOX, CO, CO2, SO2, EXCESO DE AIRE, ETC

19
EJEMPLO AHORRO DE COMBUSTIBLE

• SISTEMA DE COMBUSTIÓN QUE EN PROMEDIO CONSUME
  8000,000 BTU/HR.
• TRABAJA 16 HRS POR DÍA 5 DÍAS DE LA SEMANA, TODO
  EL AÑO.
• PRECIO DE GAS NATURAL DE ACUERDO CON CRE EN
  AGOSTO 8.85 USD POR MILLÓN DE BTU (PRECIO DE
  REFERENCIA MENSUAL)

20
EJEMPLO AHORRO DE COMBUSTIBLE

• MANTENIENDO LAS MISMAS CARACTERÍSTICAS DE
  OPERACIÓN.
• CONSIDERANDO UN 5 DE AHORRO
• AHORRO ANUAL 14,726 USD/AÑO
• CONSIDERANDO UN 10 DE AHORRO
• AHORRO ANUAL 29,452 USD/AÑO
