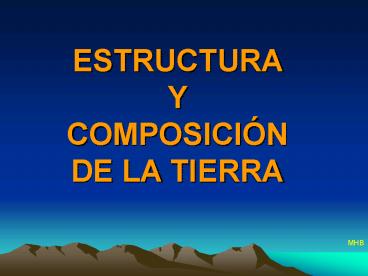

ESTRUCTURA Y COMPOSICIÓN DE LA TIERRA
MHB
2
CÓMO ESTUDIAMOS LA TIERRA?
INTERIOR DE LA TIERRA
Estudio geológico de las minas
MÉTODOS DIRECTOS
Sondeos
Estudiando los materiales profundos que
afloran al exterior
MHB
3
MÉTODOS INDIRECTOS (I) MÉTODO SÍSMICO
Usamos las ondas sísmicas generadas por la
liberación rápida de energía elástica almacenada
en las rocas.
Las ondas sísmicas se propagan en todas
direcciones por el interior ONDAS P y S y por la
superficie de la Tierra ondas R y L las
utilizamos como si fuera una ecografía
MHB
4
Ondas internas P y S

• Ondas P
• Se transmiten en
• medios líquidos y
• sólidos
• Ondas S
• Se transmiten
• SOLO en medios
• sólidos

MHB
5
Ondas P y S moviéndosea traves de sólidos
Producen cambio de forma sin modificar volumen
del material. Su velocidad depende de la
rigidez, como los líquidos no la tienen, no se
propagan por ellos.
Compresiones y expansiones alternas
MHB
6
Velocidad ondas sísmicas

• vP gt vS lt vR,L
• vP rocas ígneas 6 km/s
• rocas poco consolidadas 2 km/s

MHB
7
Las ondas sísmicas viajarán en linea recta a
través de un planeta hipotético con propiedades
uniformes (homogéneo) y a velocidades constantes
Trayectorias de las ondas a través de un planeta
donde la velocidad aumenta con la profundidad
(más presión)
MHB
8
Unas pocas de las muchas trayectorias posibles
que las ondas sísmicas siguen a través de la
Tierra
MHB
9
Trayectorias de ondas P y S
MHB
10
ESTRUCTURA DEL INTERIOR DE LA TIERRA
Las ondas sísmicas sufren refracciones o
reflexiones en su propagación por el interior de
la Tierra, debido a cambios en la composición o
en el estado físico de un mismo material. Estas
zonas se llaman DISCONTINUIDADES
MHB
11
Discontinuidad de Mohorovicic
MHB
12
MÉTODOS INDIRECTOS (II)
MÉTODOS GRAVIMÉTRICOS Isostasia
Igual que un iceberg o un barco tienen una parte
importante sumergida, bajo las grandes
cordilleras hay anomalías gravimétricas
negativas hay menos masa de la esperada
las rocas que forman la corteza son poco densas,
y sus raíces se hunden en zonas con rocas
más densas (manto)
MHB
13
MÉTODOS INDIRECTOS (III)
MÉTODOS MAGNÉTICOS Se basan en el campo
magnético de la Tierra tiene que haber un núcleo
metálico (líquido y sólido) que dé lugar al
mismo Los cambios de polaridad del campo
magnético nos informan de cambios en la situación
de los continentes y de la expansión del
fondo oceánico.
MÉTODOS ELÉCTRICOS Rocas y minerales presentan
propiedades eléctricas que pueden ayudar a
conocer la estructura, composición o localización
de esos materiales
MHB
14
MÉTODOS INDIRECTOS (IV)
MÉTODOS ASTRONÓMICOS Estudiando los meteoritos
que caen a la superficie de la Tierra podemos
compararlos con el interior de la Tierra. Nos
basamos en que todo el Sistema Solar se formó a
la vez y está hecho de los mismos
materiales. Aerolitos Formados por silicatos
ligeros (Compatibles
con la corteza terrestre) Siderolito
s Mezcla de Fe y Ni y silicatos ferromag-
nesianos
(Comparables con el manto terrestre) Sideritos
Aleación de Fe y Ni en proporción 91.
comparable con el núcleo terrestre.
TELEDETECCIÓN Fotografía aérea y todo tipo de
imágenes de satélites artificiales
MHB
15
Estructura interna de la Tierra Basada en las
discontinuidades producidas por la propagación De
las ondas sísmicas
MHB
16
ESTRUCTURA GENERAL DEL INTERIOR DE LA TIERRA
MHB
17
La Composición de la Tierra

• Fe-Ni se concentran en el núcleo
• Oxígeno y Sílice en las capas más externas
• Sólo O, Si, Al, Fe, Ca, Mg, Na, K, Ti, H, Mn y P
  tienen abundancias gt 0.1 en la CORTEZA

MHB
18
CORTEZA
De transición
Continental
Oceánica
Sumergidas
Más fina
Más joven
Más gruesa
Emergidas
Plataforma continental
Talud continental
Más antigua
Más homogénea
Cratones
Orógenos
1.- Sedimentos 2.- Lavas almohadilladas 3.-
Basaltos en columna 4.- Gabros
Rocas más antiguas Sin apenas relieve
Rocas más jóvenes Grandes cordilleras
MHB
19
EL MANTO
COMPOSICIÓN QUÍMICA Peridotitas (Rocas
plutónicas ultrabásicas)
Olivino (Mg,Fe)2SiO4
PARTES
Manto inferior 1000 -2900 km Rocas
ultrabásicas muy densas
Manto superior formado por piroxenos y
olivino. Entre Moho y 400 km
NIVEL D(2700 -2900 km) Mezcla materiales del
manto y materiales del núcleo Formado por
placas Tectónicas subducidas? Material
primigenio poco denso para el núcleo?
Zona de transición (400 1000km) El aumento de
presión hace que los minerales se reorganicen
Dando lugar a otros más densos
MHB
20
EL NÚCLEO
Composición química 90 Fe 10 Ni, O, S
PARTES
LNM Zona de frontera los silicatos del Manto
están en contacto con el Fe del
Núcleo. Transición física, química y dinámica muy
brusca
Núcleo externo (2900 5100 km) Se encuentra en
estado LÍQUIDO
Núcleo interno (5100 6730 km) Se encuentran en
estado SÓLIDO
