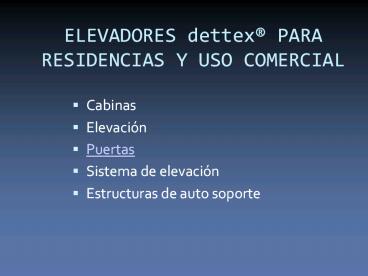

ELEVADORES dettex PARA RESIDENCIAS Y USO
COMERCIAL

• Cabinas
• Elevación
• Puertas
• Sistema de elevación
• Estructuras de auto soporte

2
Cabina circular puertas de vidrio, puertas
corredizas de vidrio
Capacidad para 6 pasajeros (490 Kg.) Diámetro
interior de 150 cm Montado en cubo de obra
civil. Paredes de vidrio doblado Botonera y
estructura de acero inoxidable. Piso de
mármol. Cortina infrarroja como puerta de
cabina. Puerta de piso de vidrio doblado, de
operación manual, con una entrada útil de
80x200 Impulsado por pistón de tracción. Arranque
y arribo con suavidad dettex. Botonera de micro
contacto con led. Intercomunicador para
emergencias. Iluminación en cubo
3
Cabina forrada de vidrio montado sobre perfiles
de aluminio
Capacidad para cuatro pasajeros Cortina
infrarroja como puerta de cabina . Puertas de
piso de vidrio montadas sobre aluminio. Botonera
de micro contacto. Piso vinil. Elevación por
pistón de empuje. Auto soportado. Impulsado por
pistón de tracción. Arranque y arribo con
suavidad dettex. Botonera de micro contacto con
led. Intercomunicador para emergencias. Iluminació
n en cabina Confinamiento del cubo por elementos
arquitectónicos.
4
Cabina de lámina pintada con entrecalles de acero
inoxidable
Cabina para 5 pasajeros de 135 x 85 cm. Laterales
de lámina de fierro pintada con entrecalles de
acero inoxidable. Iluminación por focos
ahorradores.
5
Cabina lámina pintada, ventanas acrílico
Cabina para 5 pasajeros o una persona de pie y
otra en silla de ruedas. Estructura tubular de
lámina, paneles de lámina pintada y acrílico. En
cubo con ventanas en planta baja y primer
nivel Una velocidad de subida y de
bajada. Botonera con llamada de emergencia.
6
Cabina panorámica, acero inoxidable y aluminio.
Cabina panorámica, exteriores de acero inoxidable
pulido, vidrios inastillables y forros interiores
de aluminio. Capacidad para 5 pasajeros, o una
persona y una silla de ruedas, 85 x 135
cm. Puertas automáticas
7
Cabina pintada
Capacidad para 5 pasajeros 85 x 140 cm Barandal
de acero inoxidable y piso de neopreno Puertas
abatibles, manuales con ventana.
8
Cabina 60x80
Cabina de 60x80 cm, para tres pasajeros o 210 Kg
de capacidad, de paneles de lámina pintada, con
cortina de rallos infrarrojos. Estructura de auto
soporte para elevadores exteriores.
9
CAPACIDADES Y REQUERIMIENTOS DE LOS ELEVADORES
RESIDENCIALES Y COMERCIALES dettex
Dimensiones cabina en cm 60x80 100x90 85x135 Aloja silla de ruedas
Pasajeros 3 4 5
Capacidad de carga Kg 210 280 350
Área libre del cubo ( frente x profundidad en cm) 98x100 138x110 123x135
Área libre para la instalación de la estructura de auto soporte ( frente x profundidad en cm) 98x100 138x110 123x135
Profundidad de la fosa para puertas abatibles (cm) 20 20 20
Sobrepaso para elevaciones menores de 6 metros (cm) 250 250 250
Sobrepaso para elevaciones entre 6 y 12 metros (cm) 320 320 320
