Bild%201

1
SGI är myndighet och FoU-organisation, ca 100
anställda Kontor Link, Gbg, Malmö, Sundsvall,
Borlänge, Sthlm

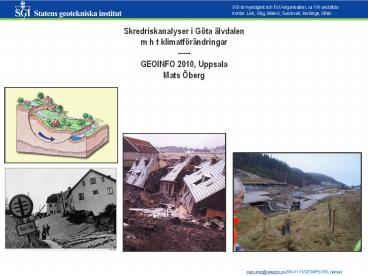

Skredriskanalyser i Göta älvdalen m h t
klimatförändringar ----- GEOINFO 2010,
Uppsala Mats Öberg
2

• Jordartgeologi och topografi/geometri (lutning)
  är två viktiga parametrar för att bedöma
  förutsättningar för skred. Skredriskkartering/anal
  ys (sannolikheten för och konsekvensen av ett
  skred) är däremot mer omfattande.
• SGI utför under 2009-2011 skredriskanalyser i
  Göta älvdalen (regeringsuppdrag, klimat- och
  sårbarhetsutredningen). Arbetet är GIS-intensivt.

Några parametrar som påverkar sannolikheten för
skred
Topografi/geometri (på land och i vatten) Geologi
(inkl. jordlager-följd ner till fast
mark) Hydrologi
Mekanik pådrivande och mothållande
krafter (vilka t ex ändras vid bebyggelse resp.
ändrade vattennivåer)
Erosion befintliga och ändrade flöden i älven
påverkar topografi/ geometri på lång sikt.
Nederbörd kan öka grundvatten/portrycket i
jordlagren (silt/lera)
Skred är ett 3D-problem
3
Analysmodell - riskbegreppet
Skredrisk
Sannolikheten för ett skred --- (stabilitetsklass)
Konsekvenser av ett skred --- (konsekvensklass)
t ex kvantifierat i Mkr
4
Underlag och analys för beräkningar av
stabilitets- och konsekvensklasser
Sannolikheten för ett skred
Konsekvensen av ett skred

• Omfattande geotekniska fältundersökningar och
  beräkningar
• Farligaste glidytorna baserad på
• geometri
• jordlagerföljd (sonderingar)
• portryck m fl egenskaper i jordlager
  (sonderingar, laboratorieundersökningar,
  klimatscenario)
• pådrivande och mothållande krafter
• särskilda problemjordar såsom sk kvicklera etc


• Kvantifiering av kostnader
• Människor (liv och skador)
• Fastigheter (byggnader, mark)
• Transportinfrastruktur (väg, järnväg, sjöfart)
• Ledningar (el, fjärrvärme, VA, telecom)
• Näringsliv, Natur, Kultur
• Miljöfarlig verksamhet (förorenad mark,
  industrier etc)

5
Visualisering i traditionella plankartor och
sektioner (t ex visade i webb-tittskåp)
6
Visualisering av terrängmodellen
Ombearbetad terrängmodell SWE99TM RH2000.
Laserscanning land och multibeam-ekolodning
älven. Noggrannhet ca 0,2m i 1m grid. (jmfr NNH)
7
Visualisering av terrängmodellen (3D-pdf
AdobeReader)
8

• Skredriskkartering/analys färdig 2011
• Riskkartorna är ett lager enligt INSPIRE Annex
  III
• SGI är med i Geodataprojektets datadelning fr o
  m 1jan2011
• Vi har en blandad ESRI- (intern) och
  OpenSource-miljö (extern), baserad på bl a ArcSDE
  på PostgreSQL.
• GIS på SGI gis.swedgeo.se
• Göta älvuppdraget http//www.swedgeo.se/template
  s/SGIStandardPage____1353.aspx

9
Extra
10
Intern GIS-plattform PostgreSQL/PostGIS
(schematiskt)
webb
ArcGIS (Acad)
QGIS
ArcGISServer
MapGuide
Klienter
Externa WMS ?
(FME)
Server/ tjänster
ArcGIS Server
MapGuide OpenSource
Data- lager
DMZ
11
Externt GIS-plattform (schematisk)
public
Javscript- bibliotek (OpenLayers/ExtJs)
GoogleMaps API
Webb- klienter
Externa WMS ?
Geoserver
Server/ tjänster
PostgreSQL
KML
Data- lager
12
Sjömätning (Marin Miljöanalys)
Bild Sjöfartsverket
